Inglobamento a freddo Consumabili per una perfetta preparazione del campione metallografico

Il termine "inglobamento a freddo" è utilizzato per tutti i metodi di inglobamento che non richiedono una pressa di inglobamento. Per creare un perfetto campione inglobao a freddo, consigliamo di considerare quanto segue:

Il campione non deve essere intaccato o corroso dalla resina scelta per l'inglobamento a freddo.
Il provino deve essere stabile alla temperatura di picco del sistema per evitare che si incollino le fessure (cosiddetto "Gap Bonding").
Per evitare il Gap Bonding, la superficie del provino deve essere bagnata con resina per inglobamento a freddo.

Il campione non deve essere intaccato o corroso dalla resina scelta per l'inglobamento a freddo.
Il campione deve essere in grado di resistere alla temperatura di picco del sistema di inglobamento.
Per evitare la formazione di fessure, la superficie del provino deve essere priva di polvere e grasso prima dell'inglobamento, in modo che il provino possa essere ben irrorato dal mezzo di inglobamento.

Le resine per l'inglobamento a freddo QPREP sono disponibili in base acrilica, senza MMA ed epossidica. La resina priva di MMA è adatta a coloro che soffrono di allergie al metacrilato di metile, mentre la resina epossidica è utilizzata per materiali porosi e sensibili alla temperatura, con una formazione minima di fessure.

Come montare a freddo con la resina epossidica

Come montare a freddo con la resina acrilica

KEM 15 plus

QPREP KEM 15 PLUS è un materiale bicomponente per l'inglobamento a freddo di uso universale, basato su una resina in poliestere modificata. Grazie alla sua bassissima contrazione, è particolarmente adatto per le indagini sullo strato limite.

Vantaggi prodotto

Restringimento molto basso
Elevata ritenzione ai bordi
Buona resistenza chimica
Buona lavorabilità meccanica
Dosaggio facile grazie al cucchiaio dosatore in dotazione
Temperatura di polimerizzazione : ca. 85-100 °C
Tempo di polimerizzazione: ca. 25 min.
Durezza (Shore D): 85
Tasso di rimozione: Molto basso

Applicazioni consigliate

Esame dei bordi
Materiali medio-duri e duri
È possibile effettuare la polimerizzazione mediante sovrapressione con apparecchiature a pressione per ridurre al minimo la porosità e aumentare la ritenzione dei bordi.

Articoli

KEM 20

QPREP KEM 20 è un materiale di inglobamento a freddo bicomponente di impiego universale, basato su un composto di resina di metacrilato di metile. È possibile realizzare inglobamenti trasparenti quando l'indurimento avviene in sovra-pressione.

Vantaggi prodotto

Possibilità di inglobamenti trasparenti mediante apparecchiature a pressione
Buona resistenza chimica
Buona lavorabilità meccanica
Dosaggio facile grazie al cucchiaio dosatore in dotazione
Temperatura di polimerizzazione : ca. 100-120 °C
Tempo di polimerizzazione: ca. 15 min.
Durezza (Shore D): 84
Tasso di rimozione: medio

Applicazioni consigliate

Preparazione del campione
Materiali da morbidi a mediamente duri

Articoli

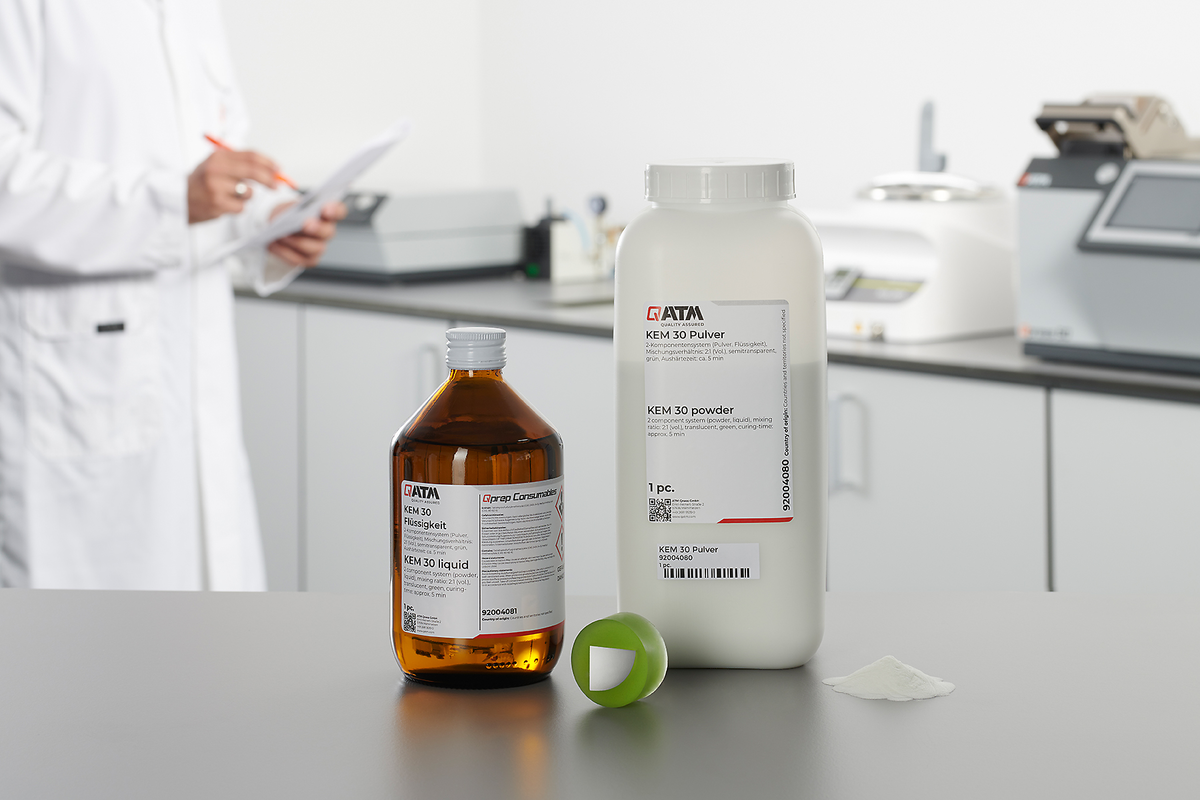

KEM 30

QPREP KEM 30 è una resina universale bicomponente per l'inglobamento a freddo basata su un composto di metacrilato di metile. È una resina a polimerizzazione rapida, particolarmente adatta per elevati tassi di produzione.

Vantaggi prodotto

Semi-trasparente
Buona resistenza chimica
Buona lavorabilità meccanica
Dosaggio facile grazie al cucchiaio dosatore in dotazione
Temperatura di polimerizzazione : ca. 95-110 °C
Tempo di polimerizzazione: ca. 5 min.
Durezza (Shore D): 85
Tasso di rimozione: medio

Applicazioni consigliate

Analisi di routine con elevata produttività
Materiali da morbidi a mediamente duri
Polimerizzazione mediante sovrapressione con apparecchiature a pressione, per ridurre al minimo la porosità.

Articoli

KEM 35

QPREP KEM 35 è un materiale bicomponente per l'inglobamento a freddo di uso universale, basato su un composto di resina in metacrilato di metile. Grazie alla sua bassissima contrazione e alla sua durezza, è particolarmente adatto per l'esame dei bordi su materiali di durezza superiore.

Vantaggi prodotto

Restringimento molto basso
Elevata ritenzione ai bordi
Ottima lavorabilità meccanica
Dosaggio facile grazie al cucchiaio dosatore in dotazione
Temperatura di polimerizzazione : ca. 85-110 °C
Tempo di polimerizzazione: ca. 12 min.
Durezza (Shore D): 87
Tasso di rimozione: Molto basso

Applicazioni consigliate

Esame dei bordi
Inglobamento di materiali duri
È possibile effettuare la polimerizzazione mediante sovrapressione con apparecchiature a pressione per ridurre al minimo la porosità e aumentare la ritenzione dei bordi.

Articoli

KEM 60

QPREP KEM 60 è una resina bicomponente per inglobamento a freddo, di impiego universale, a base minerale e priva di MMA. È caratterizzata da un breve tempo di polimerizzazione e da una buona lavorabilità meccanica.

Vantaggi prodotto

Privo di MMA
Buona resistenza chimica
Buona lavorabilità meccanica
Temperatura di polimerizzazione : ca. 95-110 °C
Tempo di polimerizzazione: ca. 10 min.
Durezza (Shore D): 85
Tasso di rimozione: basso

Applicazioni consigliate

Inglobamento di routine
Range applicativo molto ampio
Polimerizzazione mediante sovrapressione con apparecchiature a pressione, per ridurre al minimo la porosità.

Articoli

QPREP SEM 5000

QPREP SEM 5000 è un materiale di inglobamento a freddo elettricamente conduttivo e basato su un composto di metacrilato di metile modificato. È adatto per esami SEM e lucidatura elettrolitica.

Vantaggi prodotto

Elettroconduttore
Contiene particelle di rame
Temperatura di polimerizzazione : 85 - 110 °C
Tempo di polimerizzazione: 10 min.
Durezza (Shore D): 91
Tasso di rimozione: Molto basso

Applicazioni consigliate

Microscopia elettronica a scansione
Lucidatura elettrolitica

Articoli

QPOX 90

QPREP QPOX 90 è un materiale trasparente bicomponente per l'inglobamento a freddo a base di resina epossidica. Grazie alla sua buona fluidità, è adatto per il pre-invaso di campioni con geometrie filigranate e complesse.

Vantaggi prodotto

Buona trasparenza
Formazione di fessure molto bassa
Bassa viscosità
Adatto all'infiltrazione sotto vuoto
Temperatura di polimerizzazione : RT a ca. 50 °C
Tempo di polimerizzazione: 16 - 24 Ore
Durezza (Shore D): 79
Tasso di rimozione: alto

Applicazioni consigliate

Inglobamento di routine
Applicabile a diversi materiali
Preparazione del campione
Infiltrazione di materiali porosi
Pre-tappatura di circuiti stampati assemblati per fissare i componenti elettronici prima del taglio.
Inglobamento di materiale a bassa durezza

Articoli

QPOX 92

QPREP QPOX 92 è un materiale di inglobamento a freddo bicomponente altamente trasparente su resina epossidica. È molto adatto per campioni con geometrie filigranate e complesse. Inoltre, QPOX 92 è particolarmente indicato per l'inglobamento di materiali con termosensibili e per la preparazione degli obiettivi.

Vantaggi prodotto

Ottima trasparenza
Formazione di fessure molto bassa
Bassa viscosità
Adatto all'infiltrazione sotto vuoto
Temperatura di polimerizzazione : RT a ca. 35 °C
Tempo di polimerizzazione: 12 - 13 Ore (50% più veloce di QPOX 90)
Durezza (Shore D): 81
Tasso di rimozione: medio

Applicazioni consigliate

Inglobamento di routine
Applicabile a diversi materiali
Preparazione mirata dei difetti nelle superfici dei rivestimenti
Infiltrazione di materiali porosi
Pre-tappatura di circuiti stampati assemblati per fissare i componenti elettronici prima del taglio.
Inglobamento di materiale a bassa durezza

Articoli

Novità: Qpox 94

Qpox 94 è una resina bicomponente trasparente e a bassa viscosità a base epossidica per il montaggio a freddo, ideale per campioni con geometrie delicate e complesse. È particolarmente adatta per superfici sensibili e porose e per le preparazioni dei target. Con un tempo di polimerizzazione di circa 9 ore, Qpox 94 consente un montaggio e una preparazione trasparenti e senza spazi vuoti nello stesso giorno.

Vantaggi prodotto

Eccellente adesione e bassissima formazione di spazi vuoti
Ottima trasparenza
Incorporazioni a bassa bolla
Bassa viscosità
Adatto all'infiltrazione sotto vuoto
Temperatura di polimerizzazione: RT fino a 45°C (Tmax = 100-140°C)
Tempo di polimerizzazione: 9 ore a RT (25% più veloce di Qpox 92), 3 ore a 45°C
Durezza (Shore D): 80
Tasso di rimozione: Alto

Applicazioni consigliate

Preparazioni con pochi spazi e trasparenti nello stesso giorno
Può essere utilizzato per un'ampia gamma di materiali
Per l'infiltrazione in vuoto di materiali porosi e superfici di materiali, come schiume metalliche, materiali di supporto ceramico poroso o campioni con strati corrosi
Inglobamento e preparazione dei target dei PCB assemblati
Per campioni filigranati e sensibili con geometrie più complesse e per pezzi di bassa durezza

Articoli

Tabella di confronto delle resine epossidiche

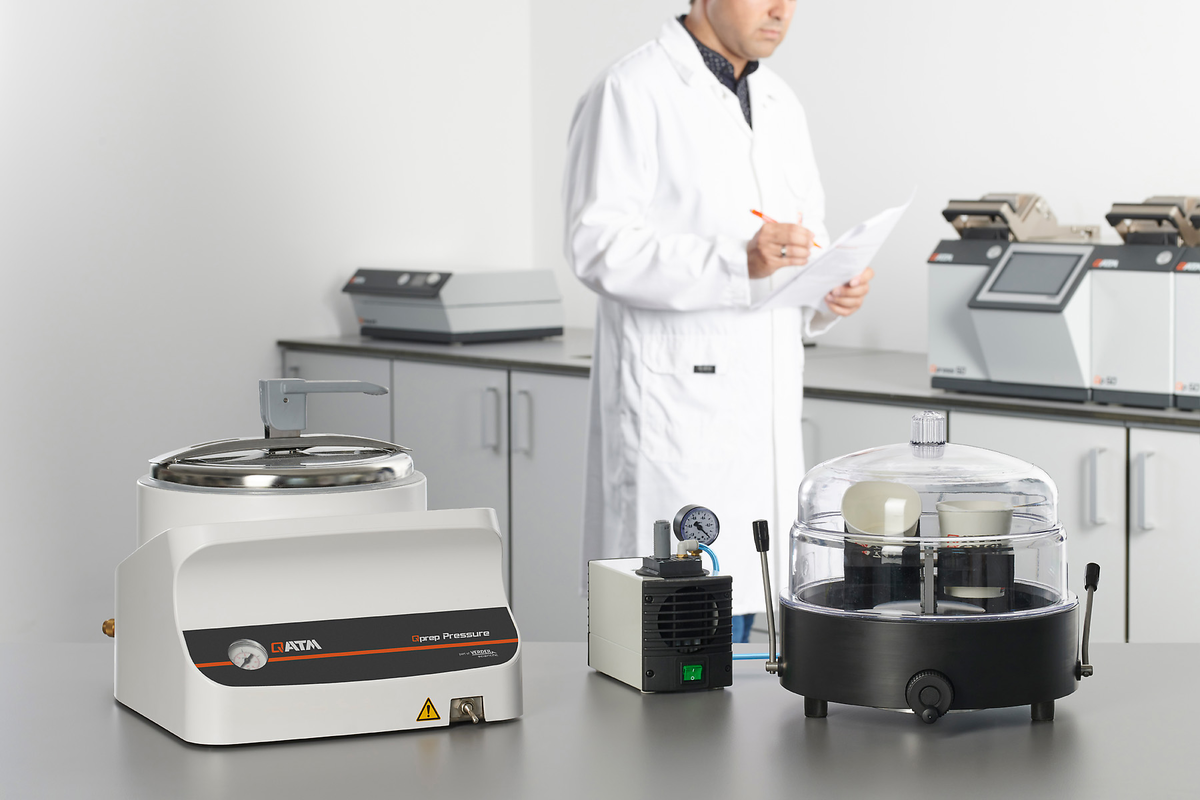

Dispositivo di infiltrazione e pressione a vuoto

Quando i campioni porosi vengono inglobati a freddo, è consigliato infiltrarli in vuoto, con un mezzo di inglobamento a bassa viscosità (resine epossidiche). Il dispositivo di infiltrazione QPREP offre una soluzione per l'inglobamento in vuoto.

Per l'inglobamento trasparente a freddo con metacrilato di metile, si consiglia la polimerizzazione in un dispositivo a pressione positiva (2 - 2,5 bar). Questa procedura aumenta il punto di ebollizione del materiale di inglobamento e impedisce la formazione di bolle di gas durante la polimerizzazione. L'unità di pressione QPREP è la più adatta per questa tipologia di applicazione.

Vantaggi prodotto

Infiltrazione di materiali porosi
Rinforzo di materiali fragili
Possibile inglobamento chiaro/trasparente con metacrilato di metile

Applicazioni consigliate

Set di infiltrazione e dispositivo di infiltrazione per l'inglobamento con resina epossidica (QPOX 90 / 92)
Dispositivo a pressione per l'inglobamento con metacrilato di metile (KEM 15, 20, 30, 35, 60 e QPREP SEM 5000)

Articoli

Stampi per l'inglobamento a freddo

Scegliendo uno stampo per l'inglobamento a freddo delle dimensioni corrette e del materiale adatto, è possibile ottimizzare il risultato dell'inglobamento. QPREP offre una varietà di stampi riutilizzabili e chimicamente resistenti di diverse dimensioni e materiali per questa tipologia applicativa.

Gomma siliconica, rotonda o rettangolare, bordo smussato

La flessibilità del materiale consente una facile sformatura dopo la polimerizzazione
Stampo a parete spessa, quindi non consigliato per la polimerizzazione leggera.
Senza base rimovibile

Polipropilene, rotondo

Semi-trasparente, quindi adatto alla fotopolimerizzazione
Con base rimovibile per facilitare la sformatura dopo la polimerizzazione

Polietilene, rotondo

Opaco, quindi non consigliato per la fotopolimerizzazione.
Con base rimovibile per facilitare la sformatura dopo la polimerizzazione

PTFE, bordo smussato, rotondo

Lungo periodo di utilizzo
Alta resistenza, per una lunga conservazione della forma
Opaco, quindi non consigliato per la fotopolimerizzazione.
Con base rimovibile per facilitare la sformatura dopo la polimerizzazione

Articoli

Accessori e strumenti per l'inglobamento a freddo e UV

La miscelazione dei diversi componenti della resina e l'esatto posizionamento dei campioni influenzano la qualità del montaggio. Per questo motivo, QPREP offre un'ampia gamma di strumenti e accessori per l'inglobamento a freddo. La miscelazione dei componenti della resina, il fissaggio e il corretto posizionamento dei campioni negli stampi per l'inglobamento a freddo possono essere realizzati in modo affidabile e sicuro.

Accessori

Bicchieri e spatole per la miscelazione
Utensili di inglobamento
Cucchiai dosatori
Clip in acciaio e plastica

Accessori e strumenti per l'inglobamento a freddo e UV

Il perfetto inglobamento - Gli strumenti di QATM

L'inglobamento è più affidabile, più sicuro e più efficiente se eseguito con l'attrezzatura giusta: La conoscenza, la cura e la scelta corretta dei consumabili e delle attrezzature sono fondamentali per questo processo.

Scoprite i nostri dispositivi d'inglobamento

Knowledge base

Se desiderate saperne di più sulle diverse procedure, visitate la nostra ampia Knowledge Base.

L'articolo della nostra Knowledge Base sull'inglobamento comprende:

Vantaggi dell'inglobamento metallografico
La differenza tra inglobamento a freddo e a caldo
Come evitare le lacune marginali

Knowledge base

.
