Il design particolarmente robusto e potente della pre-levigatrice Qgrind XL consente la massima asportazione di materiale con un'elevata precisione.
La funzione ForceControl garantisce risultati di levigatura riproducibili grazie ai sistemi di misura elettronici integrati. Selezionando e combinando diverse modalità di levigatura si ottengono sia la massima asportazione di materiale (sgrossatura) sia eccellenti superfici (finitura). Con la funzione software SmartGrind, il processo di levigatura può essere costantemente monitorato e reso particolarmente efficiente grazie alla determinazione completamente automatica degli intervalli di ravvivatura. L'integrazione di una stazione di pulizia e l'interfaccia software intuitiva stabiliscono nuovi standard in termini di praticità e facilità d'uso.

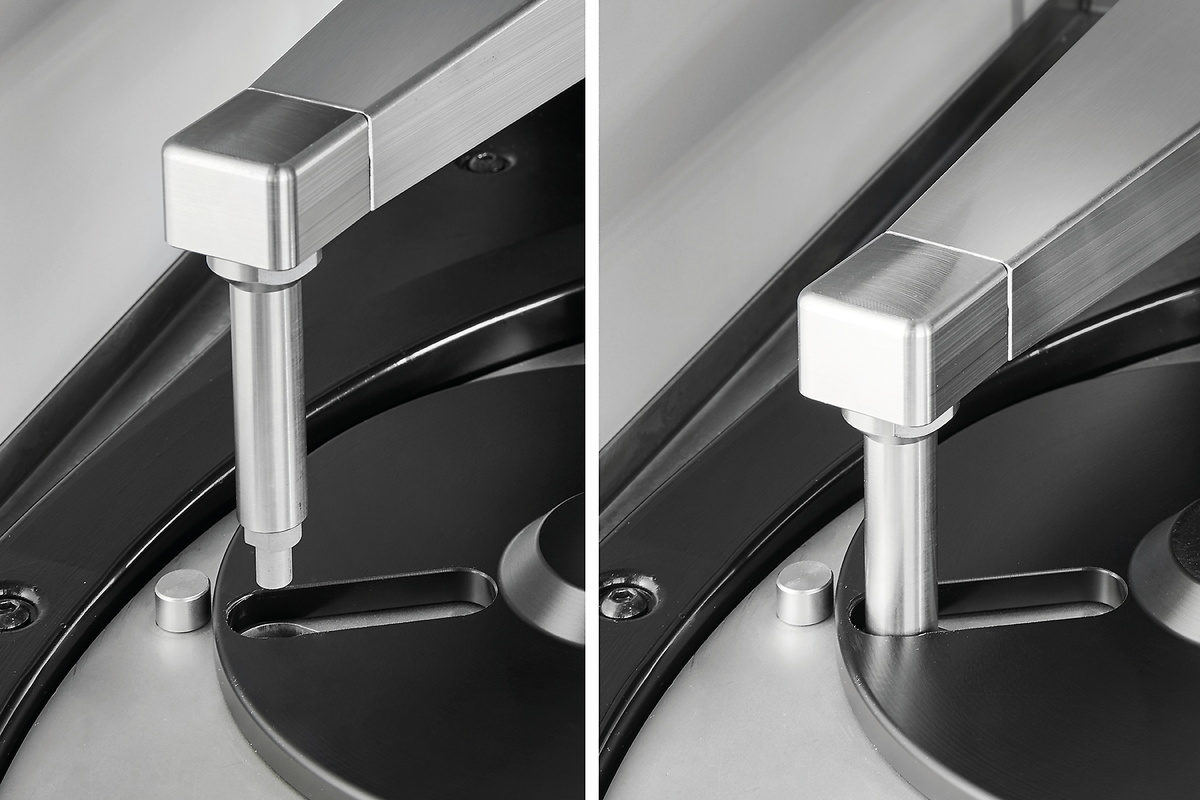

La testa di levigatura e l'utensile di dressaggio sono dotati di un robusto sistema ForceControl e consentono forze di levigatura elevate e riproducibili. Le celle di carico integrate e l'innovativo controllo motorizzato della forza garantiscono una rimozione definita del materiale e la massima affidabilità del processo.

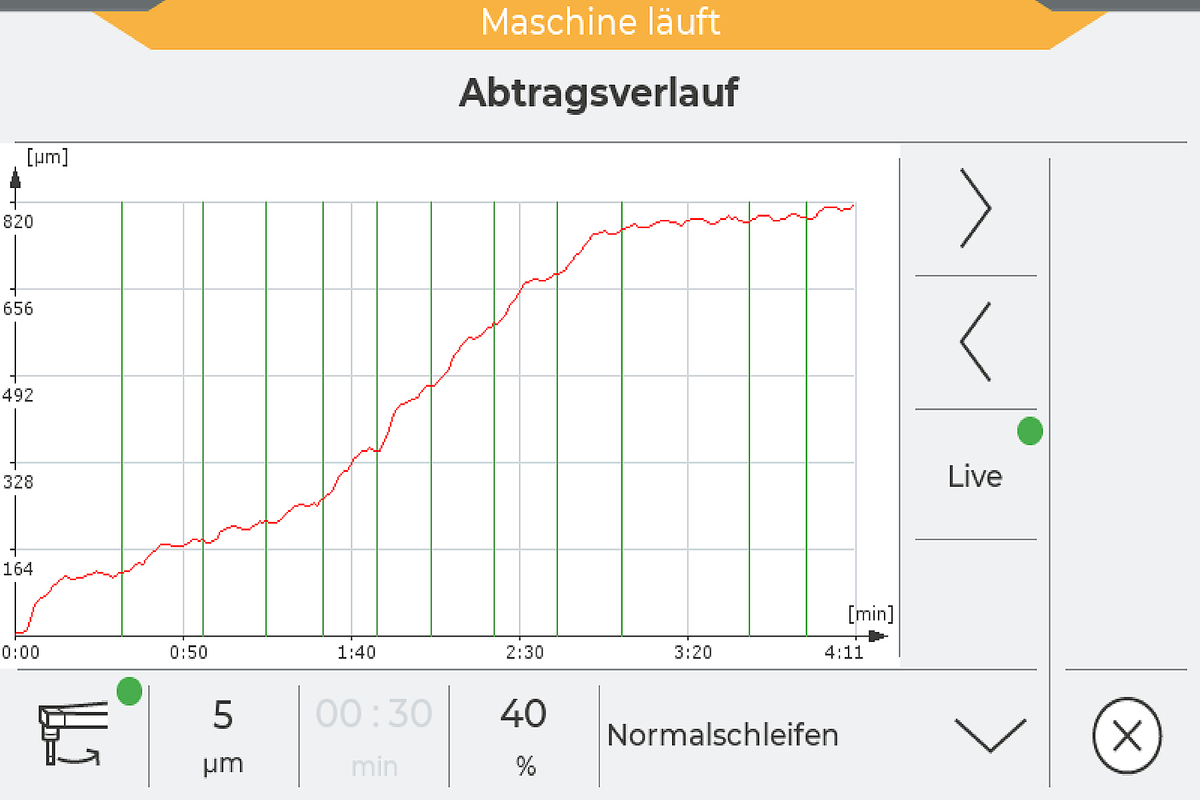

Nella modalità automatica (Smartgrind), il tasso di asportazione viene valutato continuamente e il dressaggio della pietra viene determinato automaticamente e controllato in modo più efficiente. Le pietre possono anche essere ravvivate ad intervalli predeterminati o manualmente. L'altezza residua della pietra, l'usura dell'utensile di dressaggio e il processo viene visualizzato dinamicamente sul display.
Nella levigatura di campioni metallografici, l'obiettivo è quello di ottenere elevati tassi di asportazione e campioni planari con un'alta qualità superficiale. In modalità "sgrossatura", l'asportazione di materiale può essere aumentata fino al 20% rispetto ai processi convenzionali, riducendo così in modo significativo i tempi di processo. In modalità "Finitura", la qualità della superficie viene migliorata fino al 15%. La combinazione di diverse modalità produce risultati di levigatura ottimali con la massima efficienza.

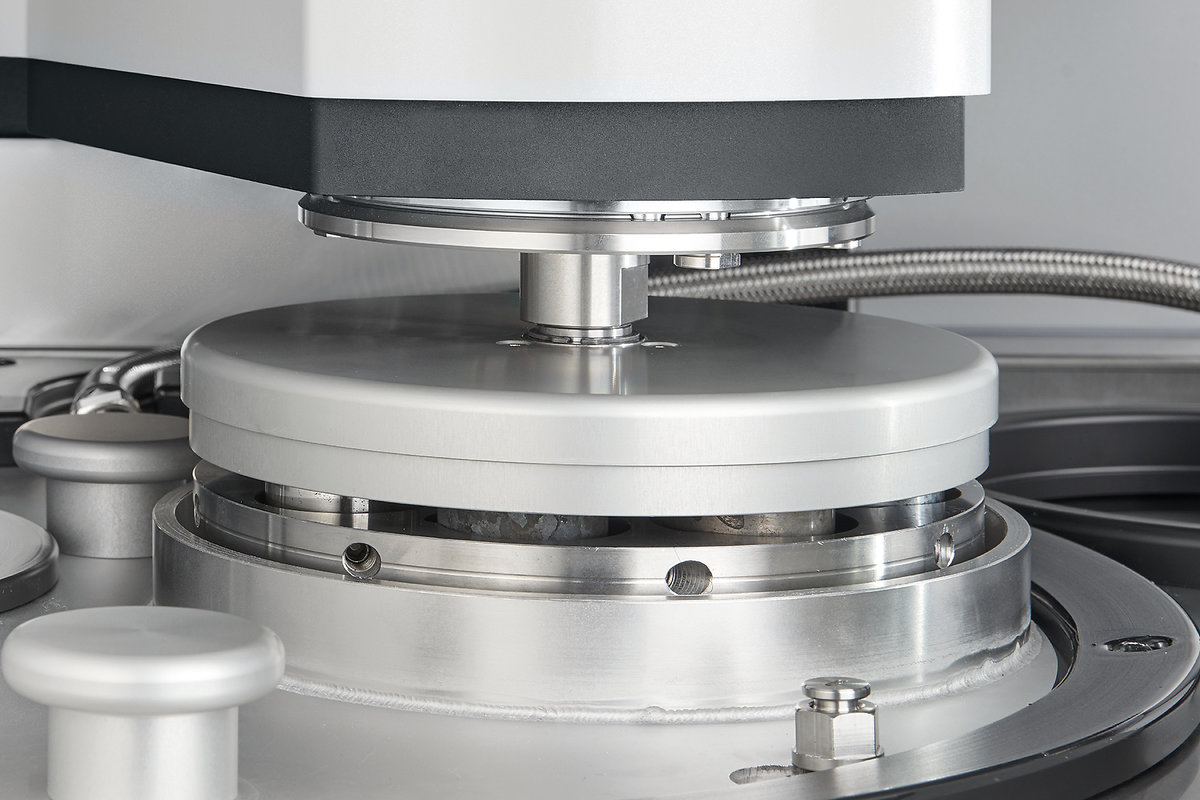

Qgrind XL di QATM è dotato di un sistema di misurazione precisa della rimozione del materiale: indipendentemente dal tempo di funzionamento, dal tipo di campione, dal materiale e dalla durezza, è possibile monitorare facilmente l'altezza del materiale già rimosso.

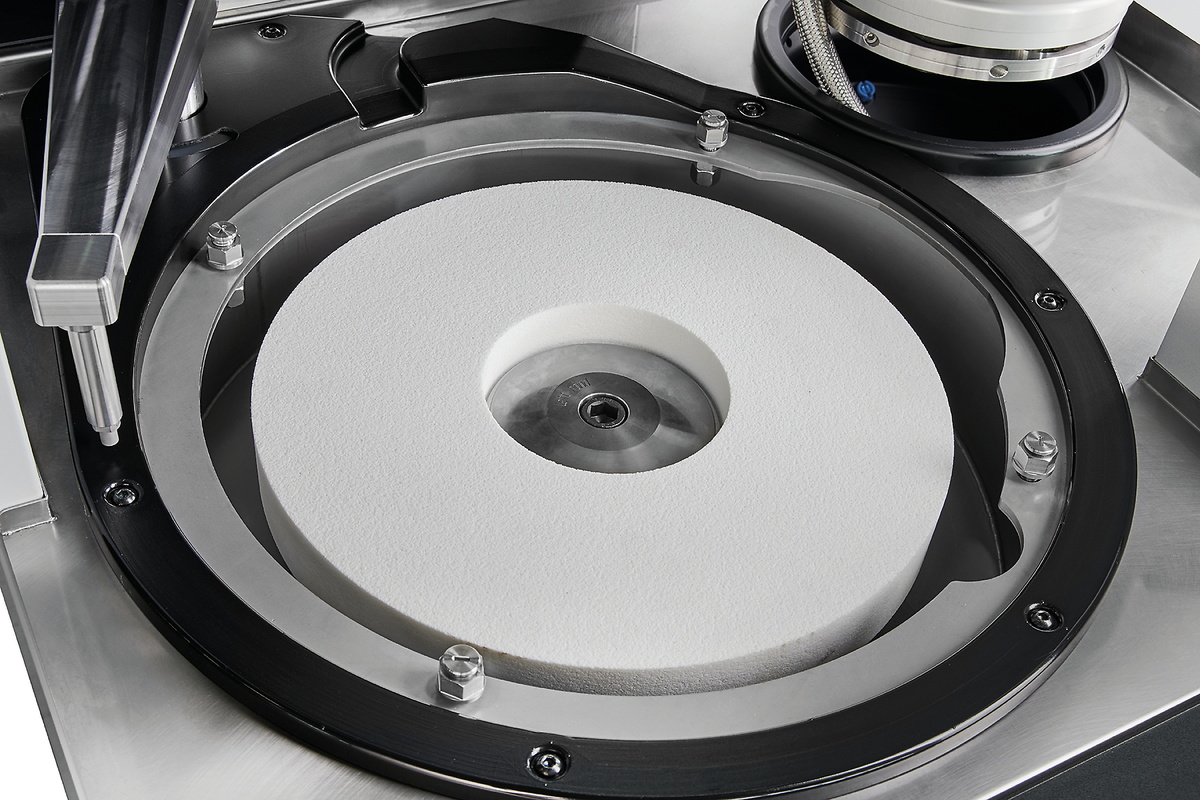

Per le varie applicazioni sono disponibili mole in ossido di alluminio o carburo di silicio di alta qualità. Le mole diamantate con legante sintetico possono essere utilizzate per la levigatura di materiali ceramici e metalli duri. I mezzi di levigatura, appositamente ottimizzati per i processi di levigatura metallografica, sono progettati per garantire elevati tassi di asportazione, qualità superficiale e planarità. I consumabili per la levigatura QATM sono studiati per lavorare fino a una velocità di rotazione di 2000 rpm.

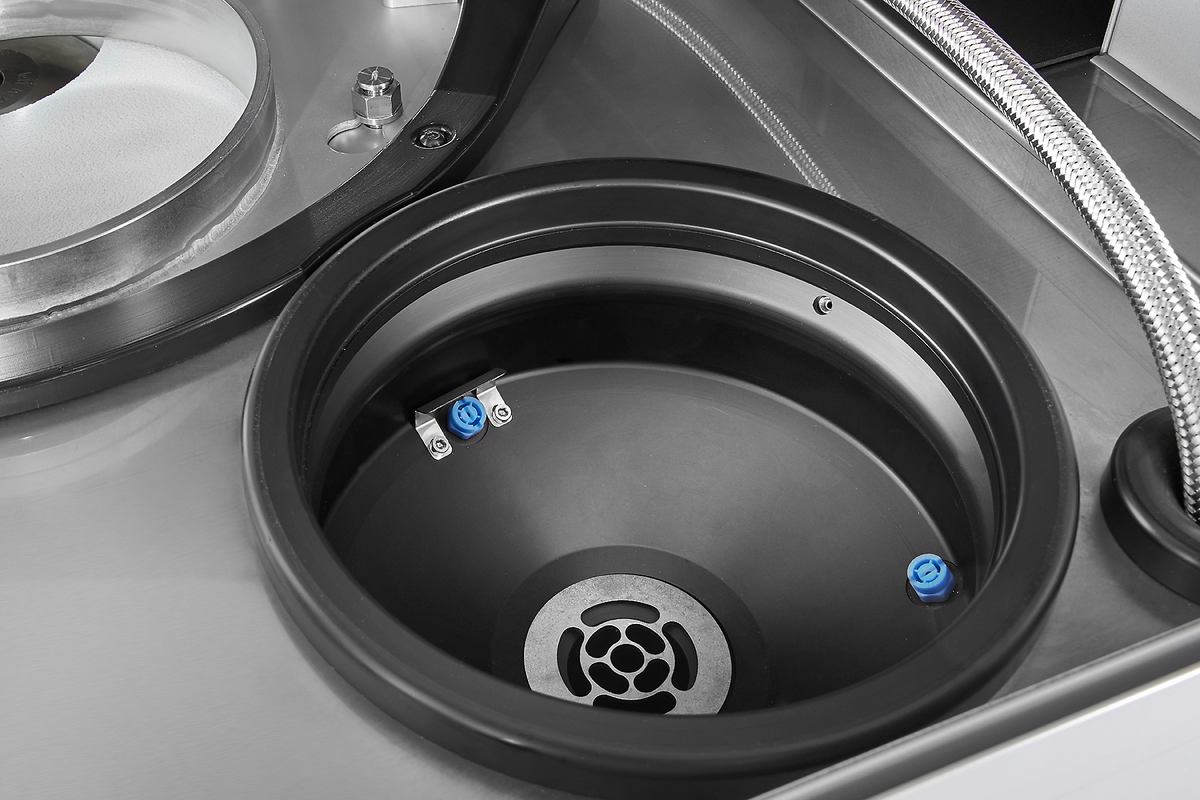

Nella stazione di lavaggio i campioni vengono puliti automaticamente con acqua, etanolo e aria mediante centrifugazione fino a 800 giri al minuto (regolabile). In questo modo, ogni fase di preparazione viene completata con una fase di pulizia.

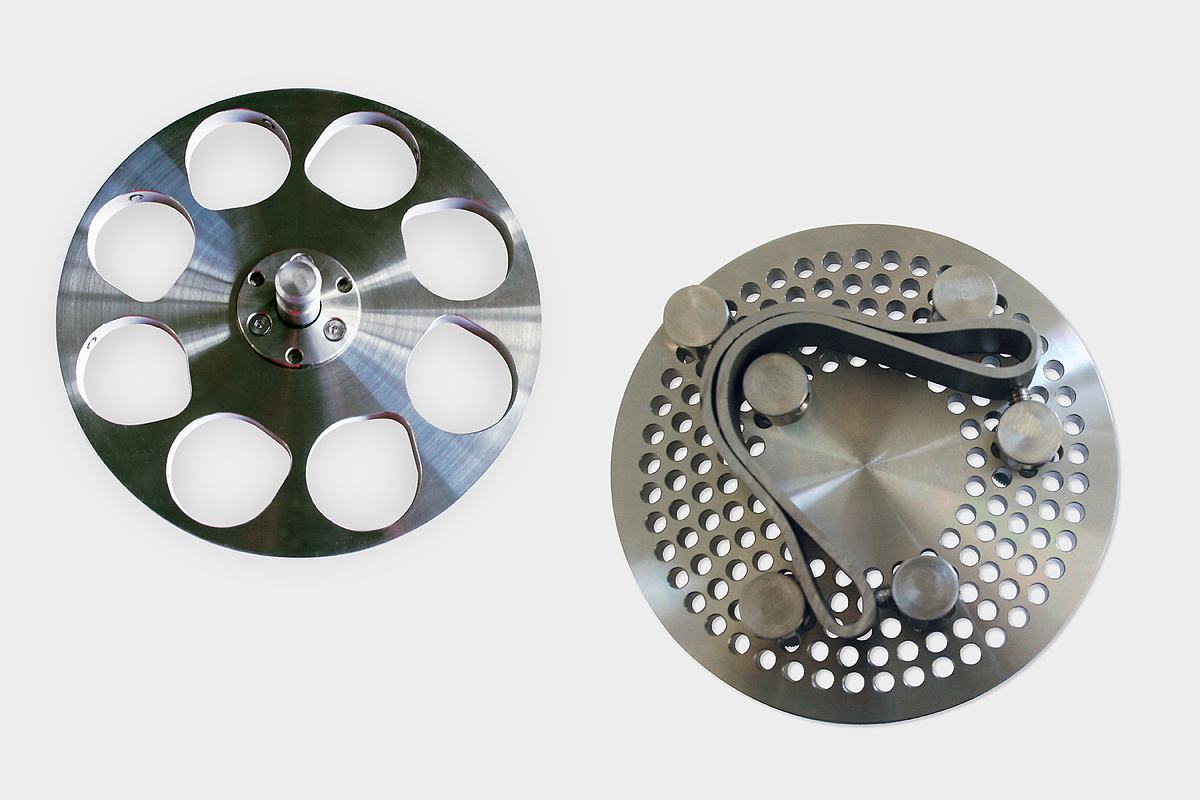

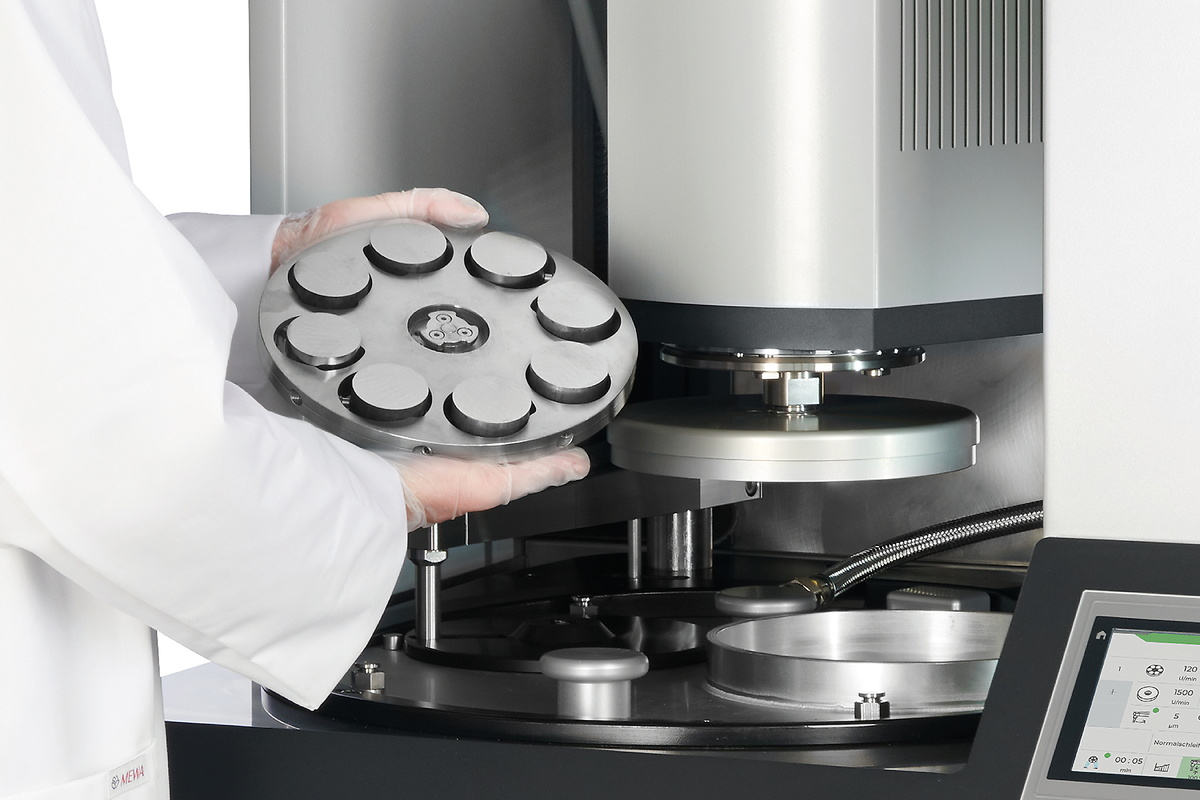

QATM offre un'ampia scelta di portacampioni standard con diversi diametri e per un'ampia varietà di applicazioni e macchine. Il fissaggio di campioni con dimensioni insolite può essere realizzato con portacampioni speciali.
I requisiti fondamentali per lo sviluppo della levigatrice automatica Qgrind XL si basavano su un corpo e una testa di lucidatura di massima stabilità. Questi requisiti costituiscono la base per un processo di levigatura robusto e a basse vibrazioni. La solida struttura in acciaio, verniciata a polvere, e l'area di lavoro rivestita in acciaio inossidabile sottolineano il design sostenibile, ma allo stesso tempo moderno e compatto - made in Germany.
Un motore da 4 kW aziona la pietra di Qgrind XL e garantisce un'elevata rimozione di materiale e velocità di rotazione fino a 2000 giri/min. Il portacampioni posizionato nella testa di levigatura viene azionato da un motore elettrico di 1,1 kW, in grado contemporaneamente di applicare una spinta di 750 N. La velocità di entrambi i sistemi può essere controllata in modo regolabile.

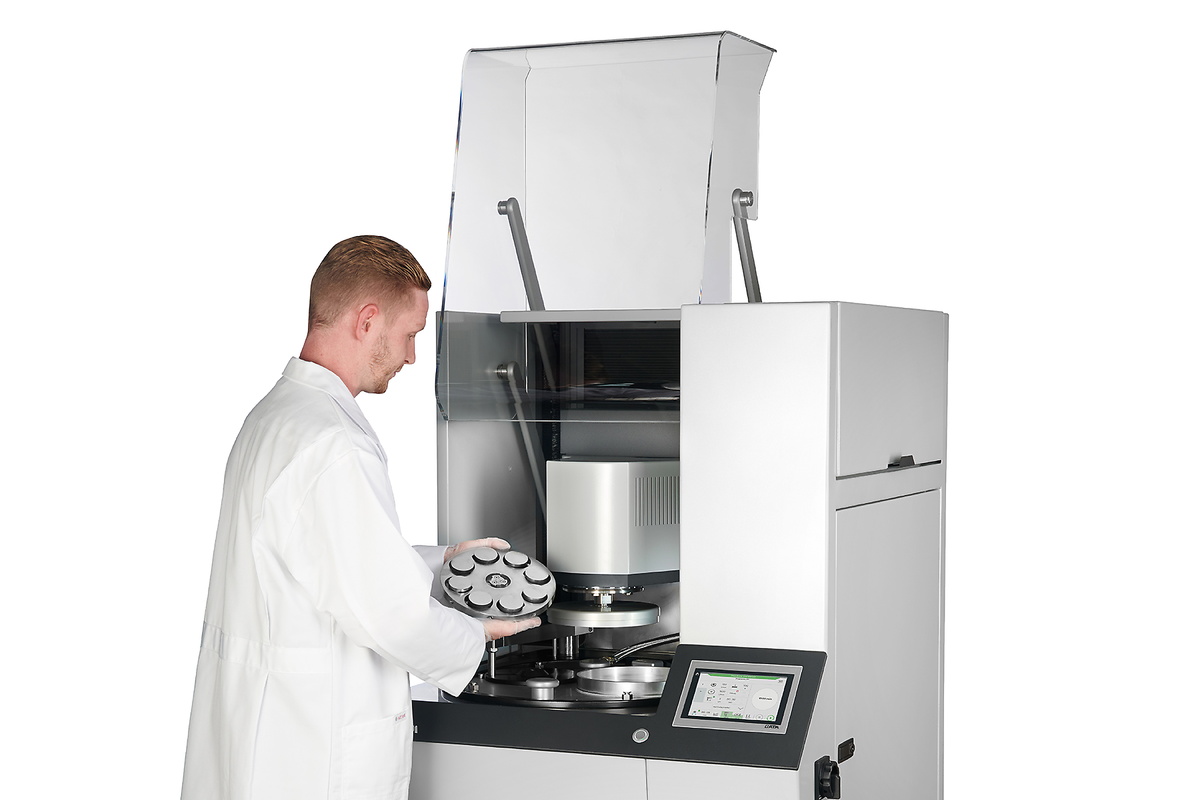

La chiusura di sicurezza motorizzata protegge l'area di lavoro della macchina. La chiusura trasparente è dotata di un interruttore di sicurezza e si apre automaticamente al termine del programma. Per facilitare la pulizia, la chiusura può venire semplicemente aperta.

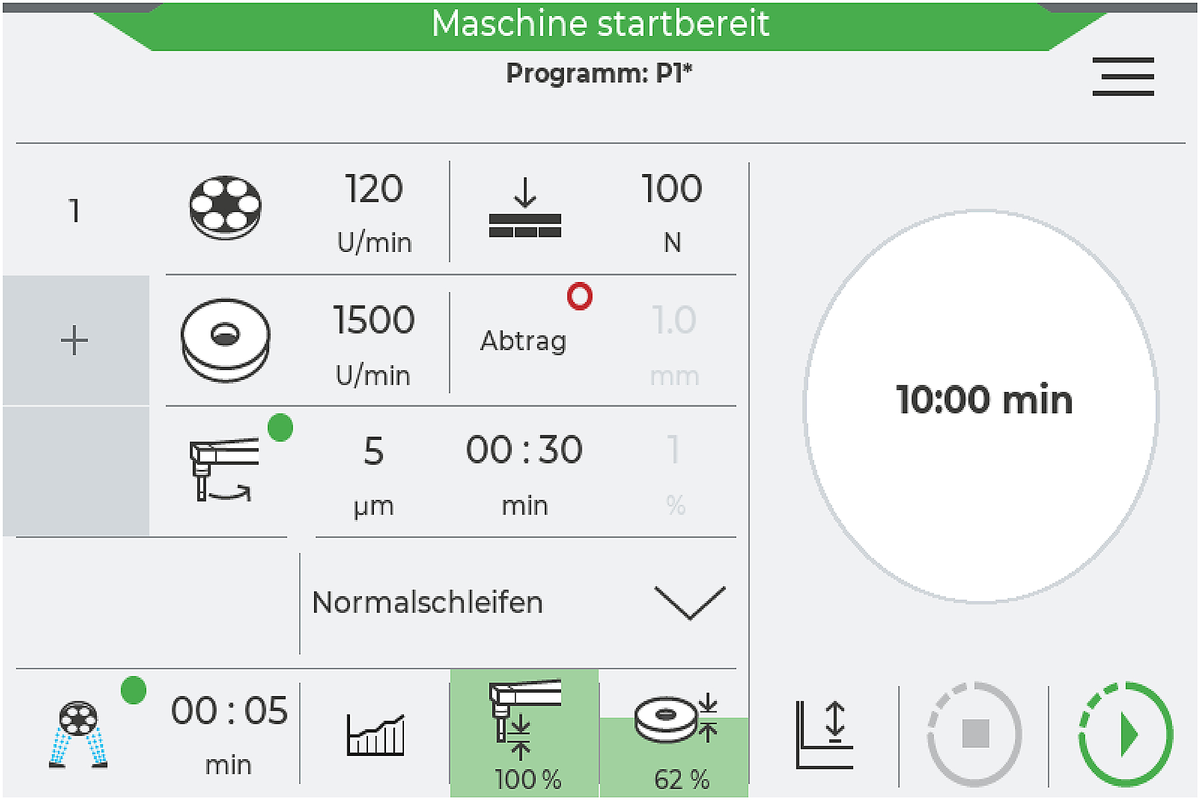

Il moderno design del collaudato software di controllo di QATM consente un funzionamento intuitivo e di semplice utilizzo. Tutti i parametri di processo vengono visualizzati in modo chiaro e possono essere facilmente impostati con un semplice tocco. Il processo di levigatura viene costantemente monitorato e visualizzato graficamente grazie alla funzione del software SmartGrind.
Caratteristiche

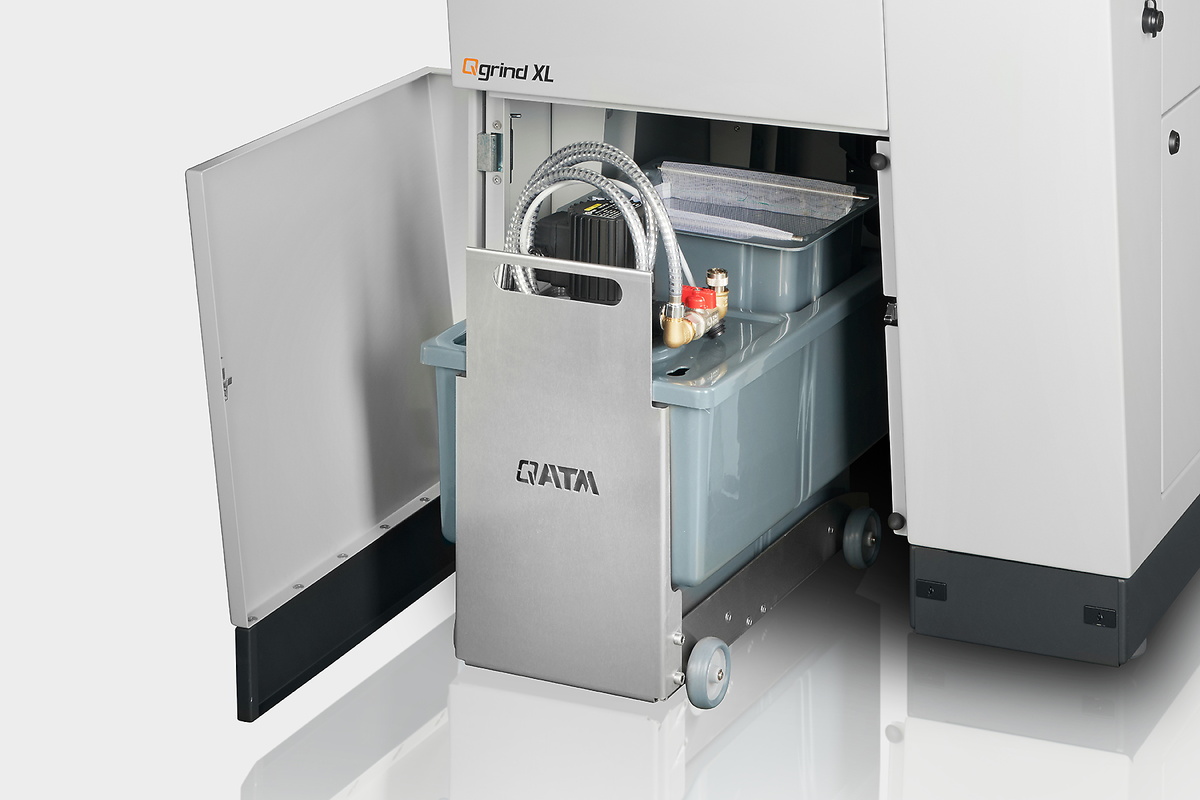

Nella base dell'apparecchiatura è possibile inserire un serbatoio di raffreddamento a circolazione, che risulta facilmente accessibile tramite una porta ad apertura rapida. Durante il processo di levigatura, il flusso e la temperatura del refrigerante vengono monitorati dal software. A seconda dell'applicazione, grazie a Qgrind XL è possibile utilizzare diversi sistemi di raffreddamento a circolazione.

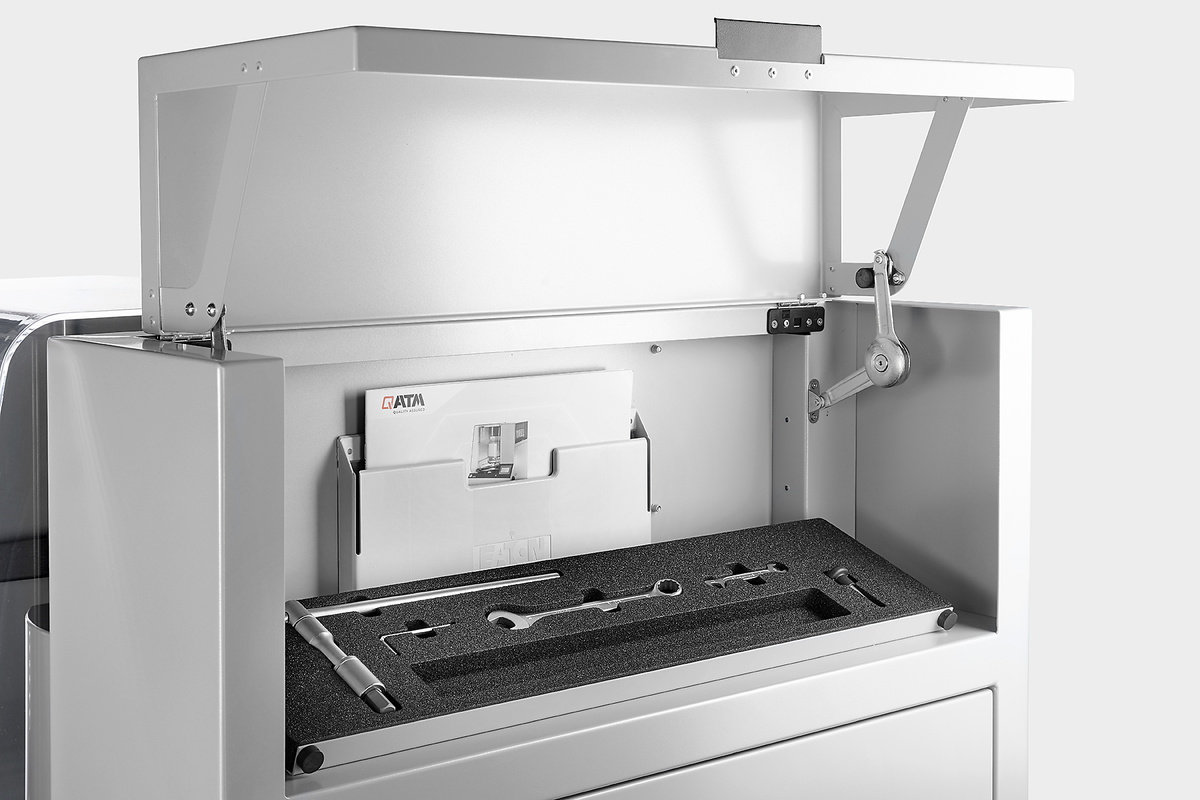

Il vano utensili integrato nell'alloggiamento della macchina è particolarmente pratico. In questo modo è sempre possibile accedere facilmente a tutti gli utensili.

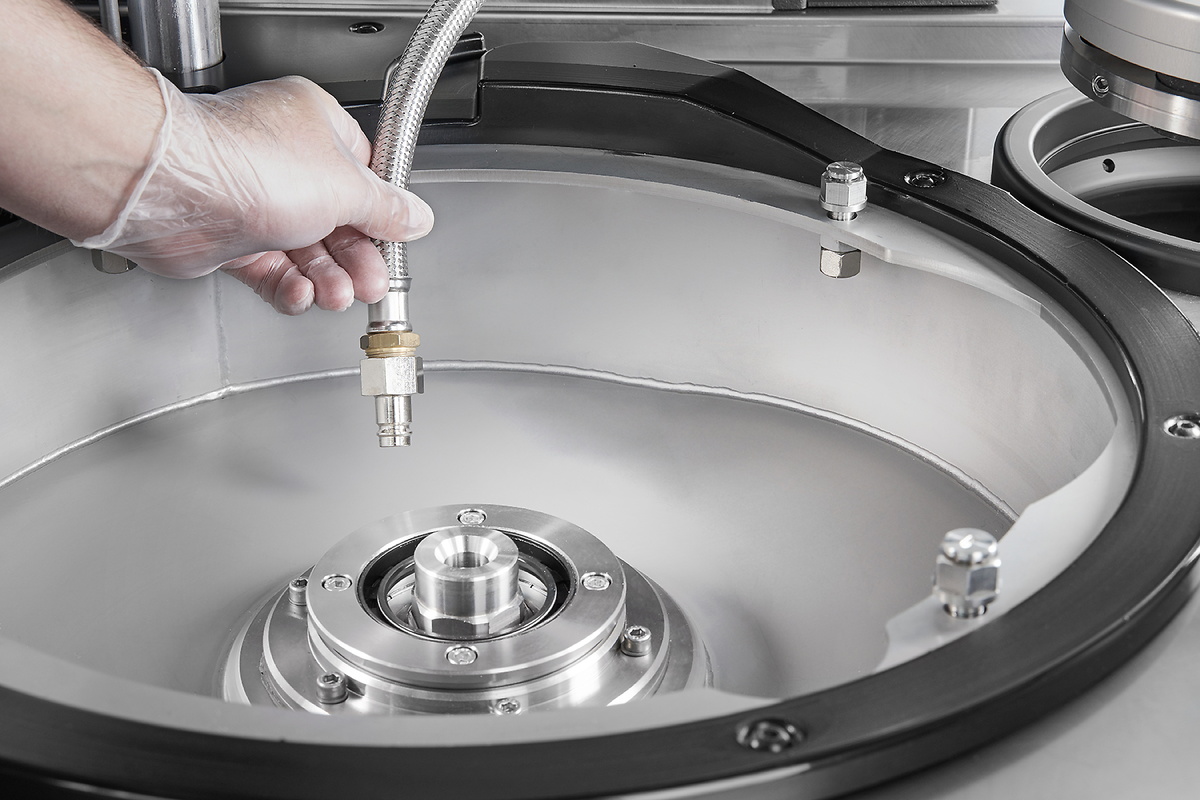

Un tubo di risciacquo integrato consente la pulizia manuale dell'area di lavoro.

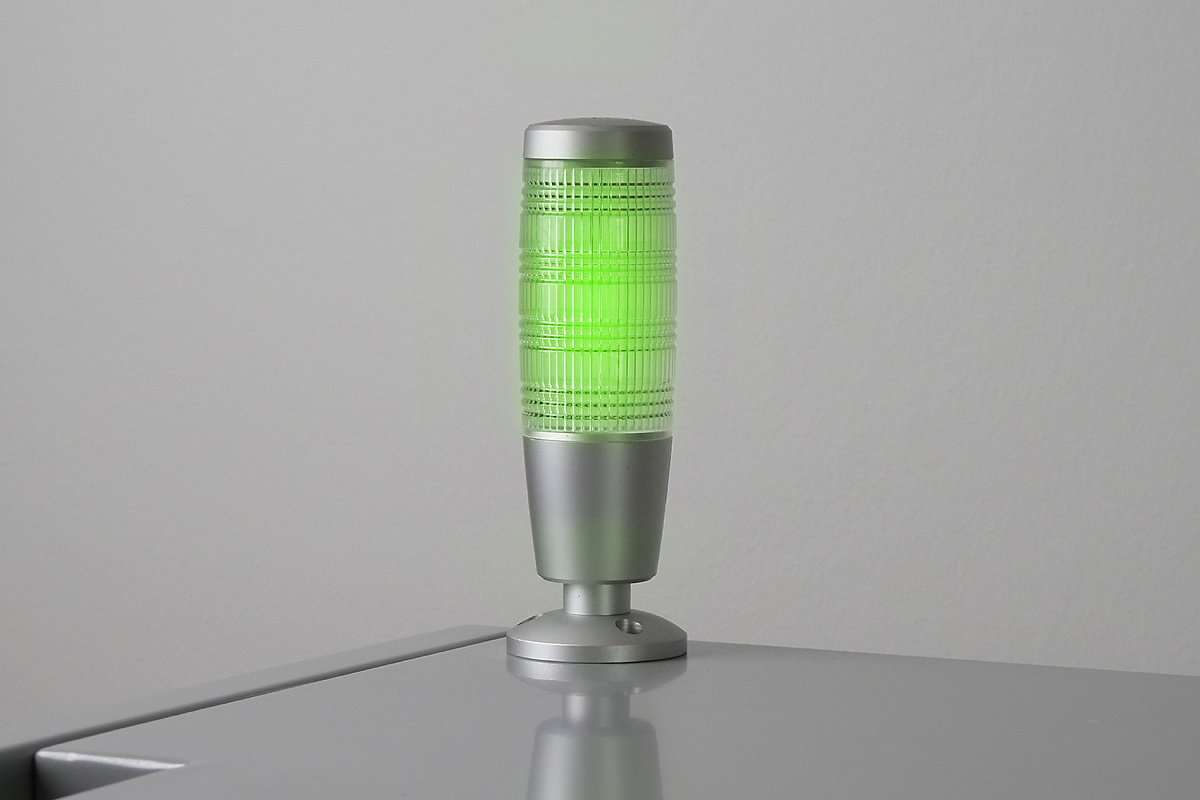

La spia di segnalazione opzionale consente di monitorare Qgrind XL a distanza: Le luci rosse/gialle/verdi mostrano in un colpo d'occhio lo stato della macchina.

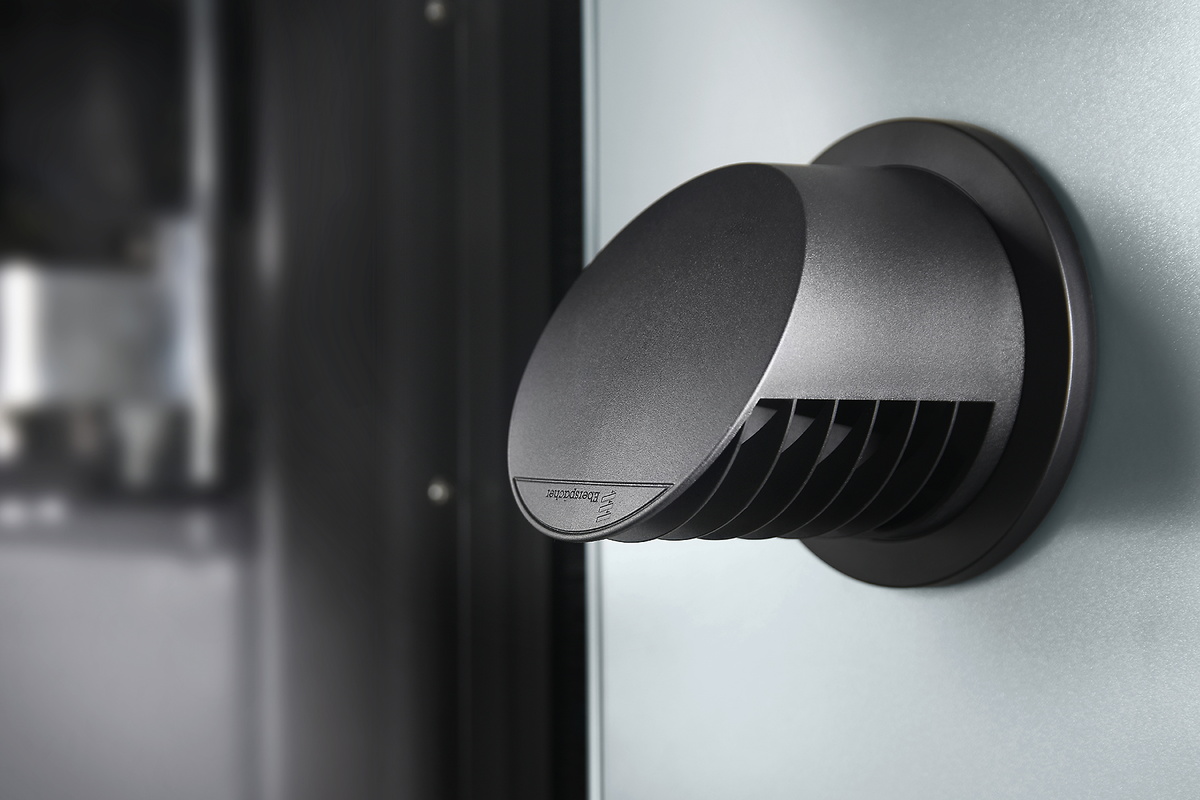

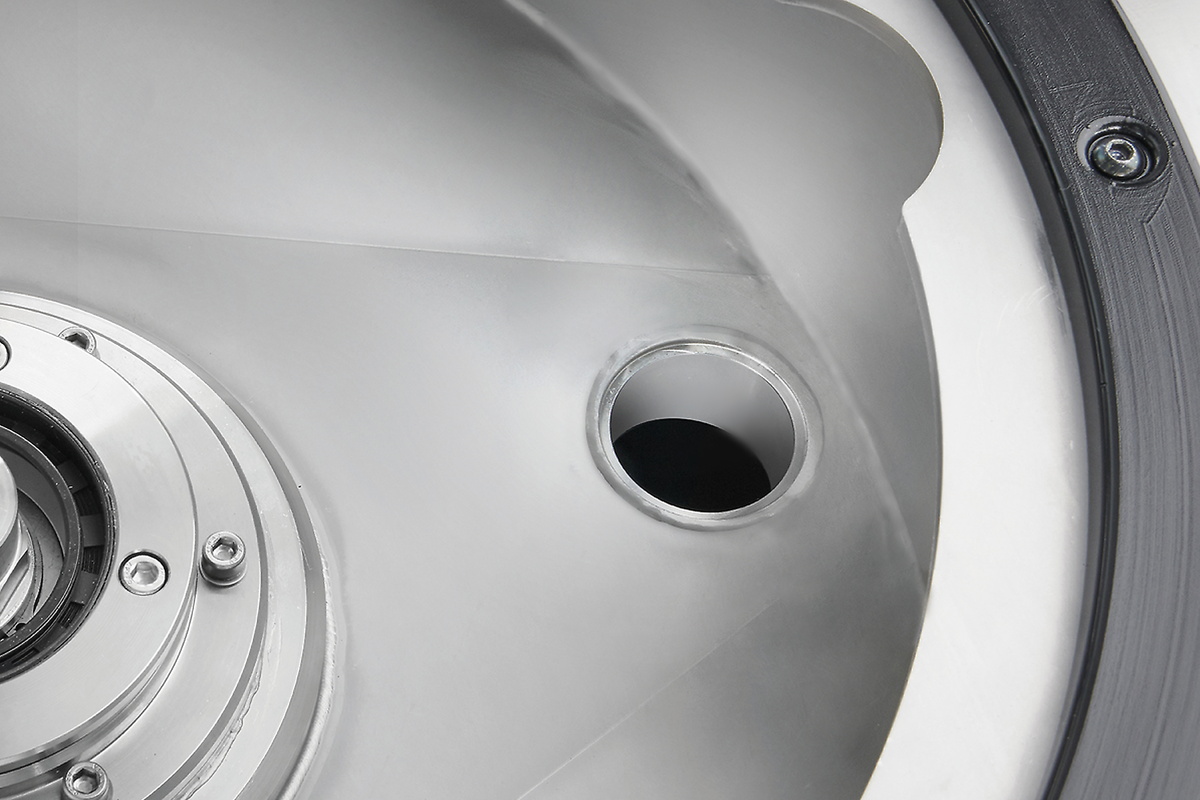

Aspirazione diretta dei vapori dall'area di lavoro tramite bocchetta di aspirazione.
Cliccare per visualizzare il video
La levigatura è più affidabile, sicura ed efficiente quando viene eseguita con gli ingredienti giusti: conoscenza, cura e la giusta scelta di consumabili e strumenti.

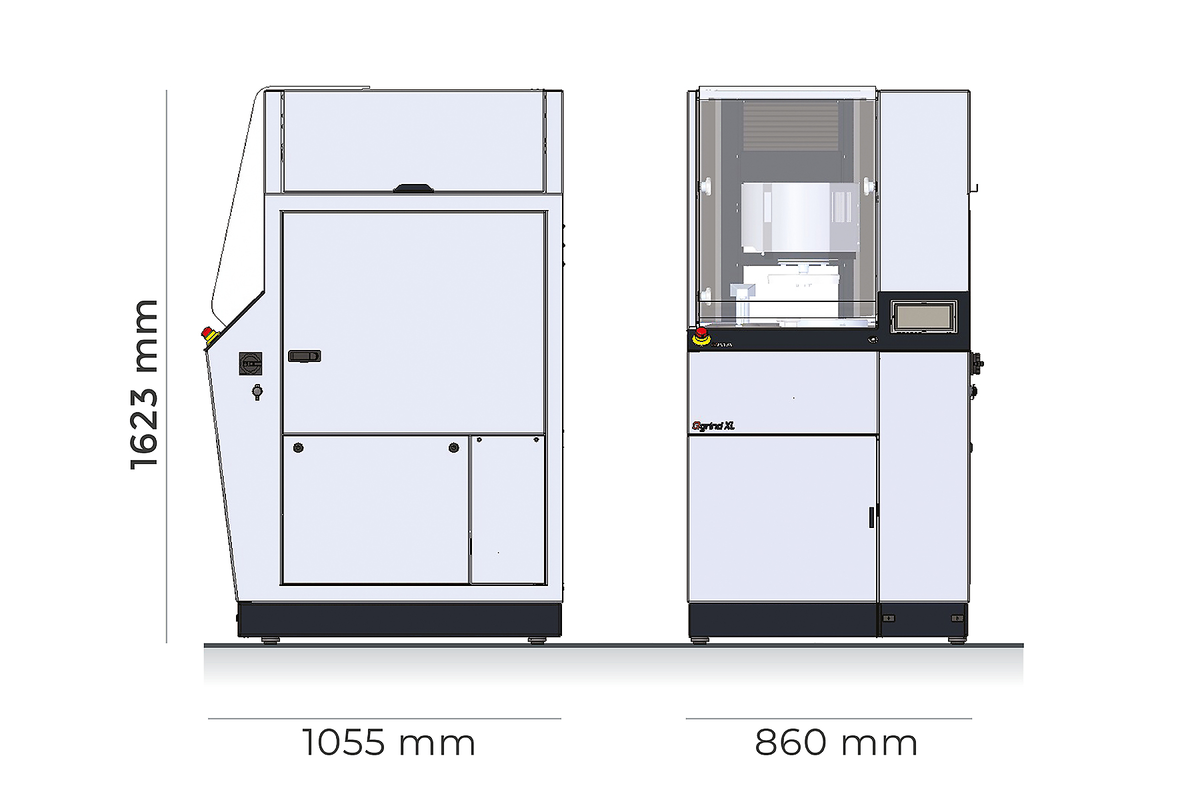

| Applicazione | Legivatura planare automatizzata di campioni metallografici |
| Campi applicativi | Preparazione delle superfici dei campioni per l'analisi metallografica |
| Mola | ø max 356 mm |
| Velocità della pietra abrasiva | variabile (1000 - 2000 rpm) |
| Porta Campioni | ø 160 - 204 mm |
| Velocità del portacampioni | variabile (30 - 160 rpm) |
| Direzione del portacampioni | in senso orario/antiorario |
| Sistema di pressatura | forza di pressione centrale, controllo della forza elettromotrice |
| Forza di pressione del portacampioni (centrale) | 50 - 750 N |
| Misura di rimozione | Precisione del display ±0,1 mm con rimozione di 1 mm |
| Intervallo di rimozione | 0.1 mm - 10 mm |
| Potenza motore mola | 4 kW (S1 operazione) |
| Potenza porta campioni | 0.75 kW (S1 operazione) |
| Alimentazione | 9 kVA |
| Potenza fornita | 400 V / 50 Hz (3Ph / N / PE), 480 V / 60 Hz (3Ph / N / PE), 220 V / 60 Hz (3Ph / N / PE) |
