Accessori di bloccaggio per applicazioni speciali

ContattaciRichiedi Quotazione

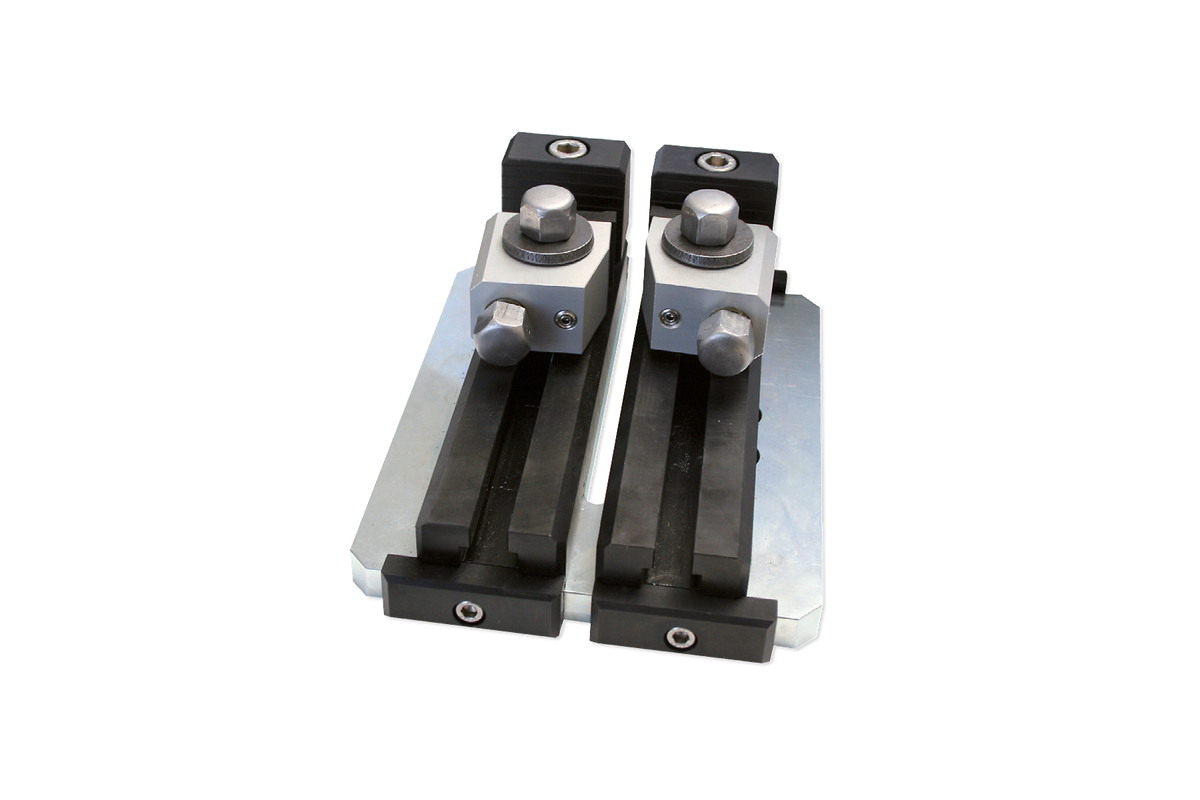

Morsa a croce

Morsa a croce 50/100

Morsa a croce 80/100

Morsa trasversale 80/150

  Max. Sezione trasversale del campione Max. Diametro del campione Ampiezza Larghezza della scanalatura
Morsa a croce 50/100 50x50 mm Ø 60 mm 100 mm 12 mm
Morsa a croce 80/100 80x50 mm Ø 90 mm 100 mm 12 mm
Morsa trasversale 80/150 80x50 mm Ø 90 mm 150 mm 12 mm

Punti salienti

  • I componenti con tensioni residue tendono a contrarsi nel taglio e a bloccare la mola di taglio quando vengono strappati.
  • Per il bloccaggio parallelo di pezzi rotondi e rettangolari, in particolare per sezioni longitudinali in materiali temprati
  • Cambio rapido del pezzo grazie agli elementi di serraggio eccentrici

Morsa a croce compatibile

Compatibile con la troncatrice Qcut 250 A Qcut 250 M Qcut 350 A Brillant 230 Brillant 255
Morsa a croce 50/100 ✓ ✓ ✓ ✓ ✓
Compatibile con la troncatrice Qcut 400 A Qcut 500 A Qcut 600 A/BOT Qcut 800 A
Morsa a croce 80/100 ✓ ✓ ✓ ✓
Morsa trasversale 80/150 x ✓ ✓ ✓

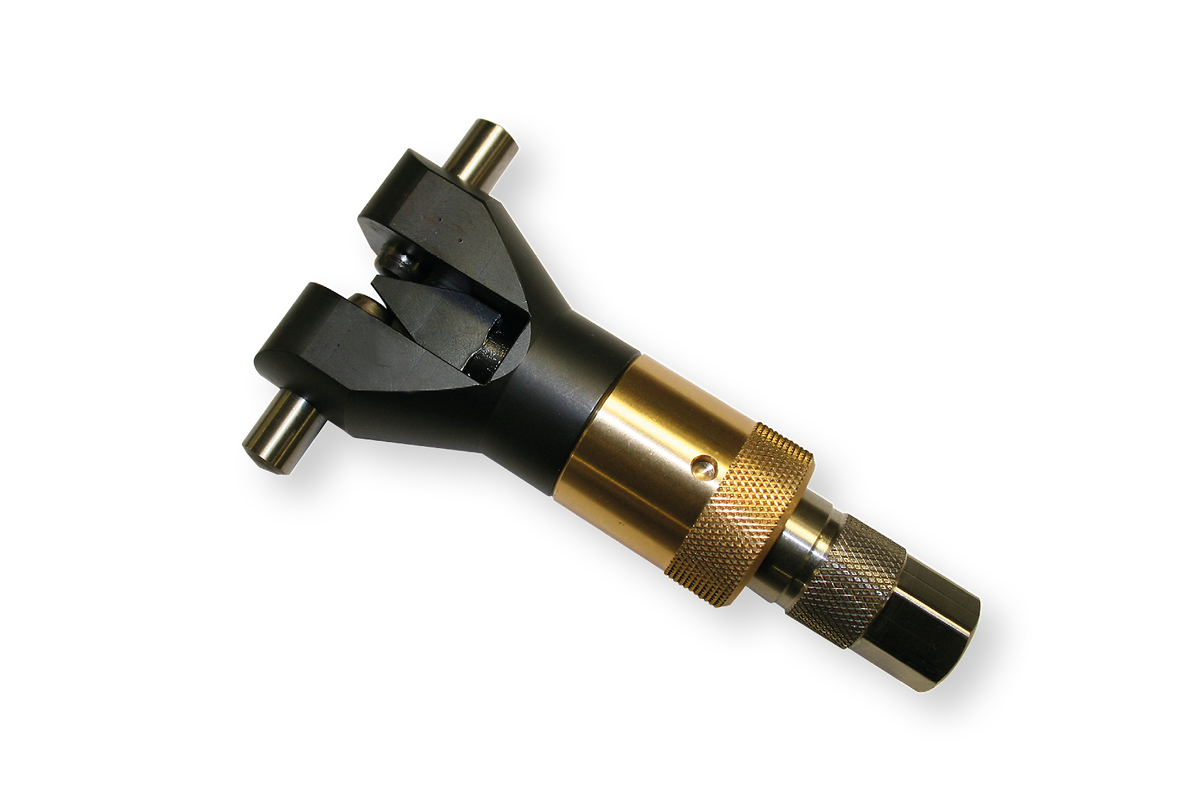

Morsa a espansione

  • I componenti con tensioni residue tendono a contrarsi nel taglio e a bloccare la mola di taglio quando vengono tagliati
  • Morse divaricatori per la riduzione delle tensioni residue di pezzi cilindrici e cavi
  • Componenti con diametro interno Ø 55-120 mm
  • Intervallo di regolazione ca. 10 mm

Morsa a espansione

Grazie a test approfonditi, siamo in grado di fornire la giusta soluzione di serraggio per ogni applicazione.

Contattateci per la vostra soluzione ottimale!

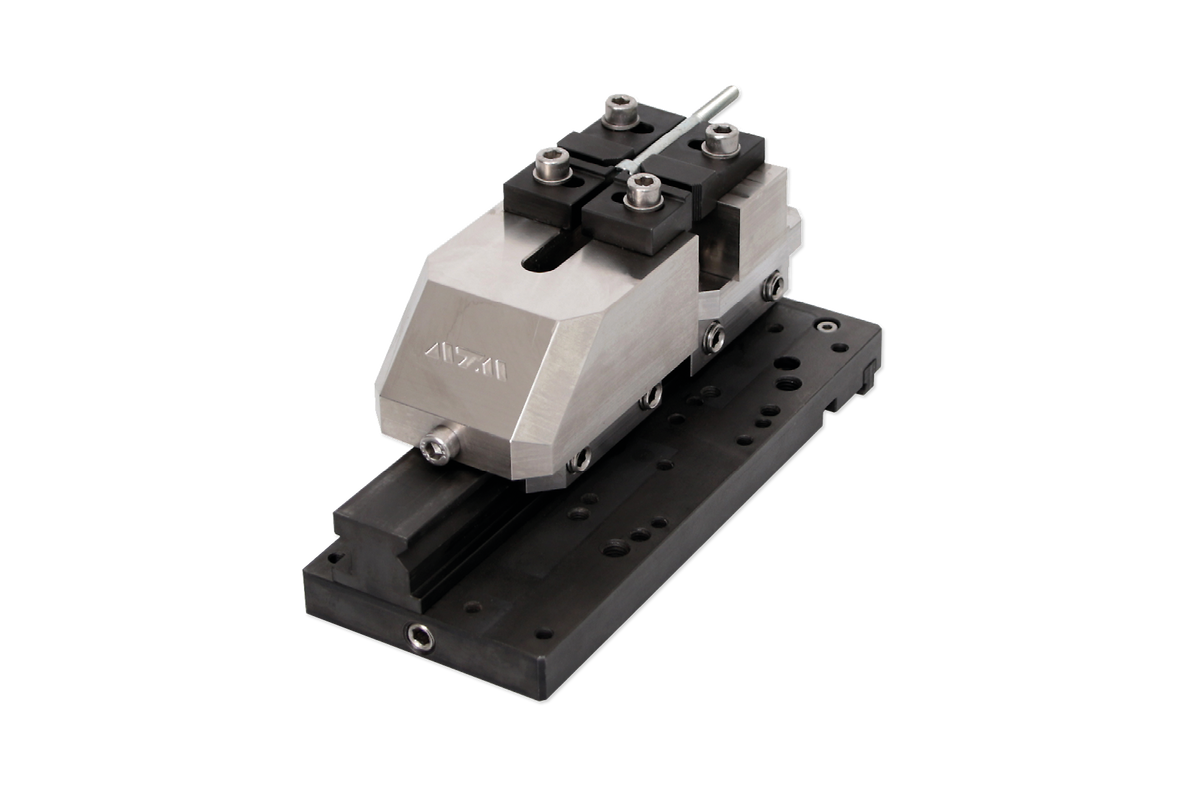

Sistema di bloccaggio a vite

  • Per il taglio longitudinale delle viti
  • Sistema di serraggio con piastra di serraggio Easy integrata M
  • Per diametri esterni da 4 a 12 mm
  • Include una chiave di tensione
  • Dimensioni (H x W x D) 95 x 85 x 200 mm

Sistema di bloccaggio a vite

Sistema di serraggio a vite compatibile

Compatibile con la troncatrice Qcut 200 A Qcut 250 A Qcut 250 M Qcut 350 A Brillant 230
Sistema di bloccaggio a vite ✓ ✓ ✓ ✓ ✓

Morsa verticale

  • Per il bloccaggio di parti delicate e sottili (ad es. anelli, fili ecc.)
  • Sistema di serraggio con piastra di serraggio Easy integrata M
  • Include un blocco regolabile
  • Il segmento separato rimane bloccato dopo il completamento del processo di taglio

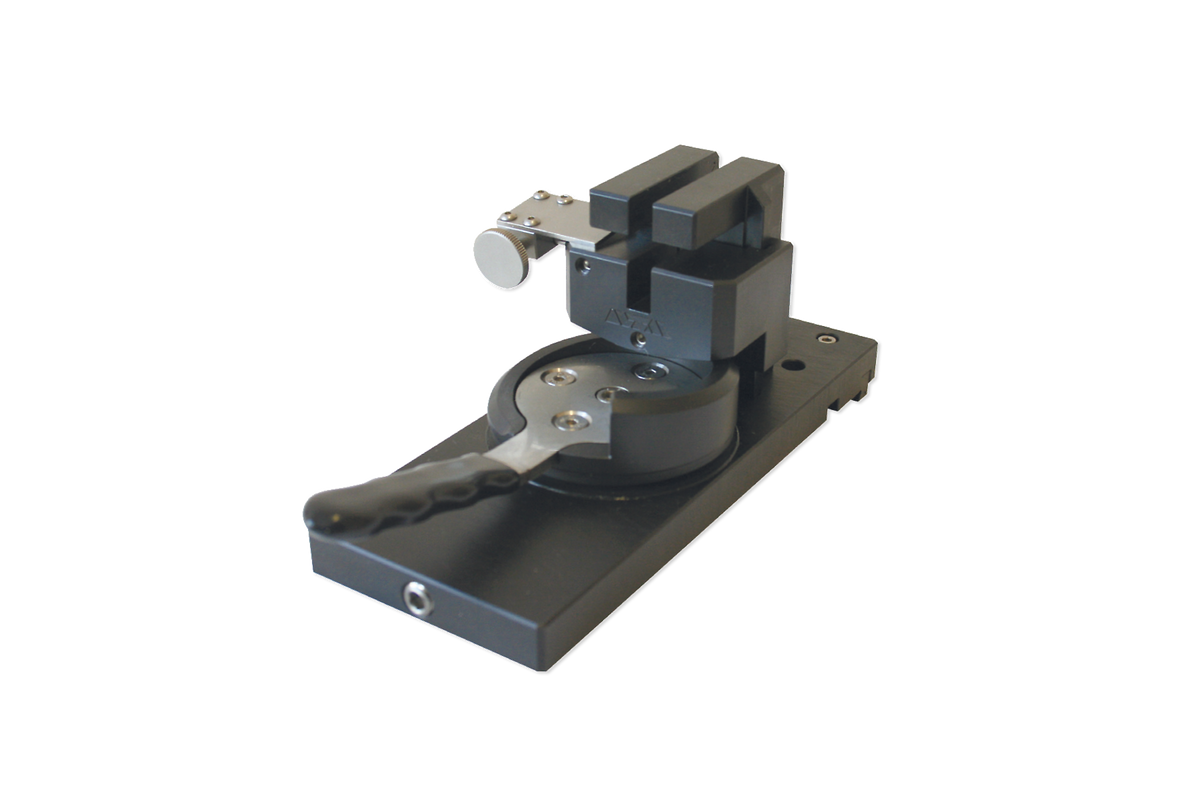

Morsa verticale singola

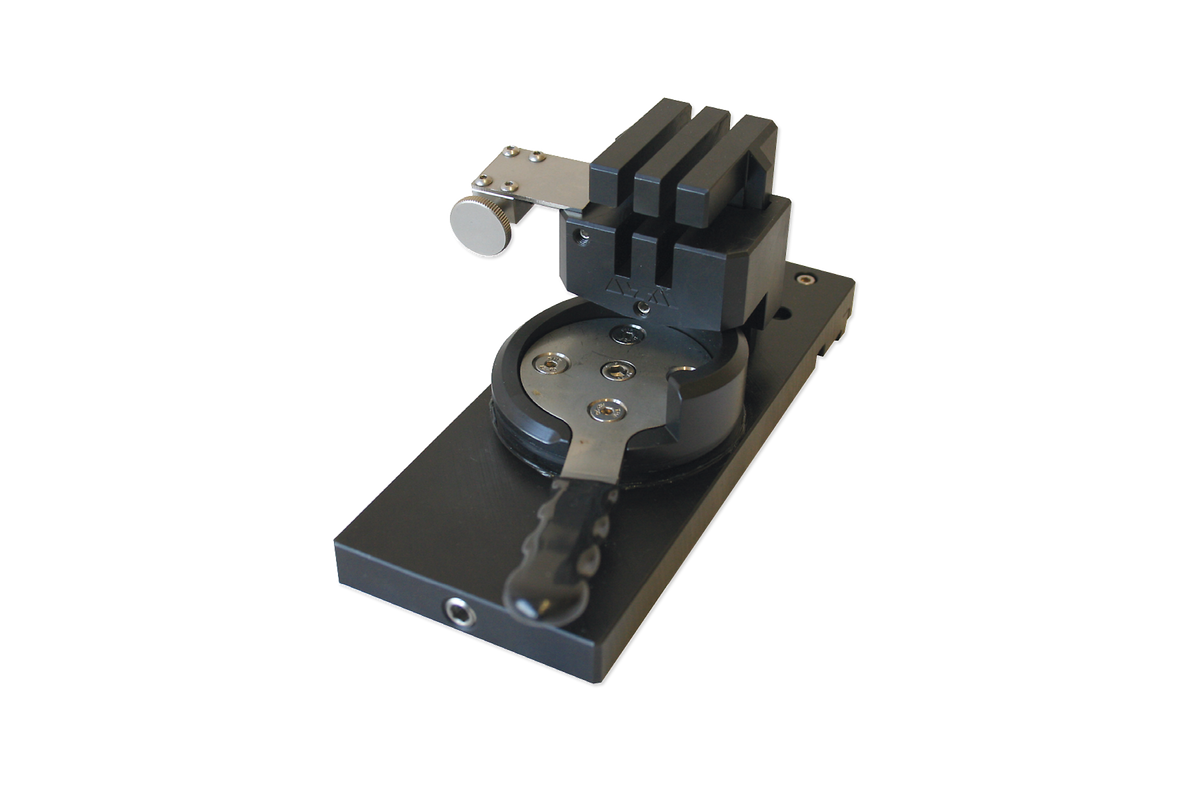

Morsa verticale doppia

  • Possibilità di effettuare un doppio taglio e quindi di ritagliare un segmento completo, ad esempio da un anello

Morsa verticale compatibile

Compatibile con la troncatrice Qcut 200 A Qcut 250 A Qcut 250 M Qcut 350 A Brillant 230
Morsa verticale ✓ ✓ ✓ ✓ ✓

Sistema di serraggio X-Clamp 3858

  • Serraggio del pezzo in pochi secondi
  • Fissaggio ottimale di pezzi complessi
  • Perfetta aderenza con una forza di serraggio minima
  • Non sono necessarie ganasce di formatura individuali e attrezzature speciali

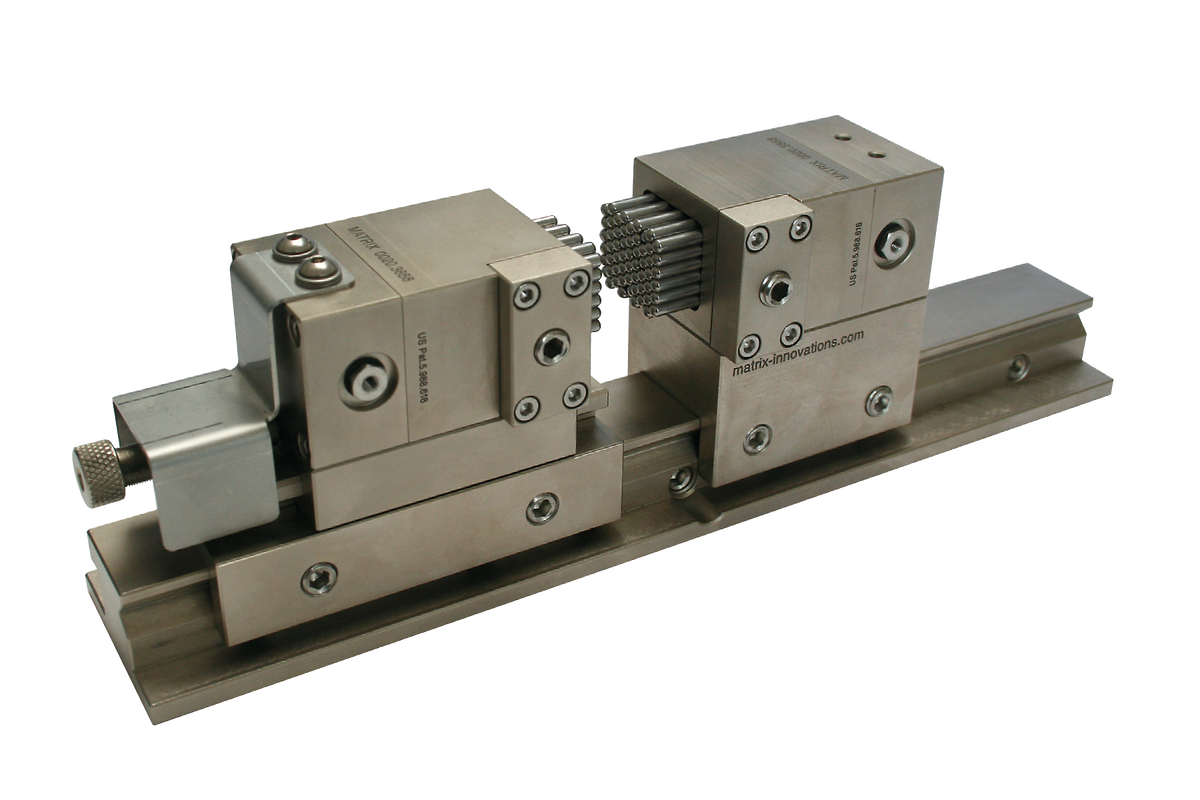

Sistema di serraggio X-Clamp 3858

Sistema di serraggio X-Clamp 3858 compatibile

Compatibile con la troncatrice Qcut 200 A Qcut 250 A Qcut 250 M Qcut 350 A Brillant 230
Sistema di serraggio X-Clamp 3858 ✓ ✓ ✓ ✓ ✓

Piastra Easy multifunzionale

  • Base per variare l'altezza di Qtool 60 e 80
  • Guida di bloccaggio integrata con prisma per morse universali
  • Prisma per componenti rotondi (Ø 6 - 37 mm)
  • Funzione easy incorporata
  • Può essere impostato più volte
  • Adatto a tutte le morse universali con dadi a fessura da 12 mm
  • W x H x D: 250 mm x 80 mm x 40 mm

Moduli di abbinamento

  • Serie Qtool 60
  • Serie Qtool 80 / Qtool 80 VARIO

Piastra Easy multifunzionale

Piastra multifunzione Easy compatibile

Compatibile con la troncatrice Qcut 200 A Qcut 250 A Qcut 250 M Qcut 350 A Brillant 230 Brillant 255 Qcut 400 A Qcut 500 A Qcut 600 A/BOT Qcut 800 A
Piastra multifunzione Easy compatibile ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓

Guida di serraggio

  • Base per i tenditori universali Mono, Duo e i tendicatena
  • Per alberi di serraggio, alberi motore e alberi a camme
  • Supporti per prismi regolabili
  • 2 supporti inclinati per le dimensioni dei componenti: Ø 20 - 250 mm inclusi nella fornitura
  • La pinza universale è montata su un carrello scorrevole, in modo che il componente possa essere rimosso rapidamente e facilmente
  • W x H x D: 350 mm x 56 mm x 50 mm

Moduli di abbinamento

  • Mono 61, Mono 132
  • Morsa Duo
  • Morsa di bloccaggio della catena

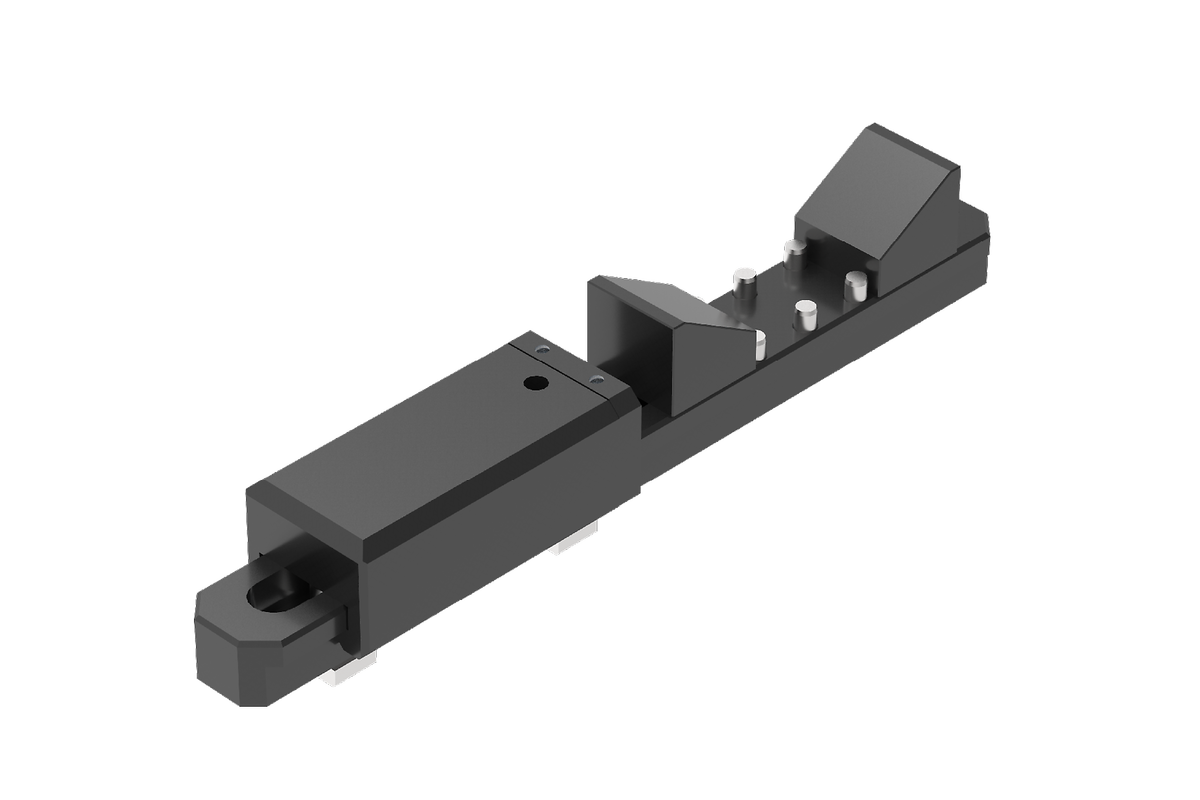

Guida di serraggio

Accessori per la guida di bloccaggio

I prismi possono anche essere utilizzati direttamente sul tavolo senza cavo di serraggio, come base per il componente da tensionare.

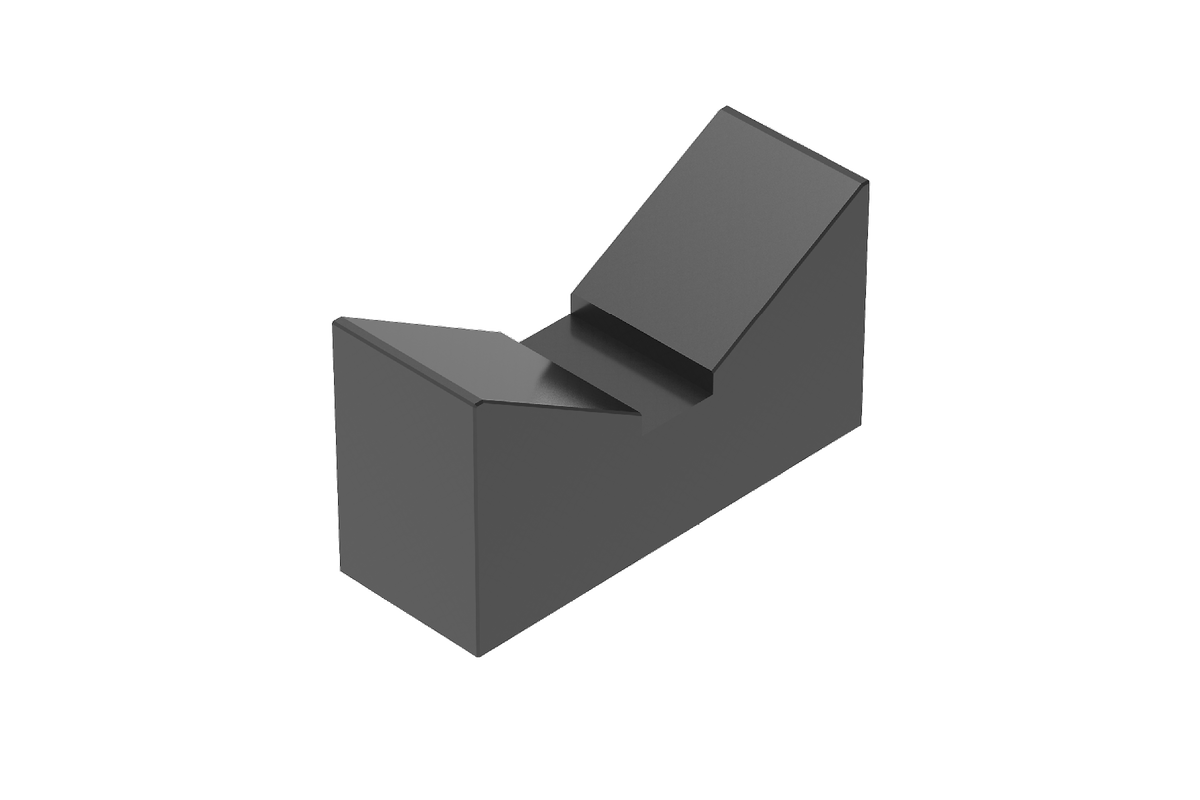

Prisma 120°

  • Per le dimensioni dei componenti Ø 40 - 210 mm
  • W x H x D: 110 x 60 x 40 mm

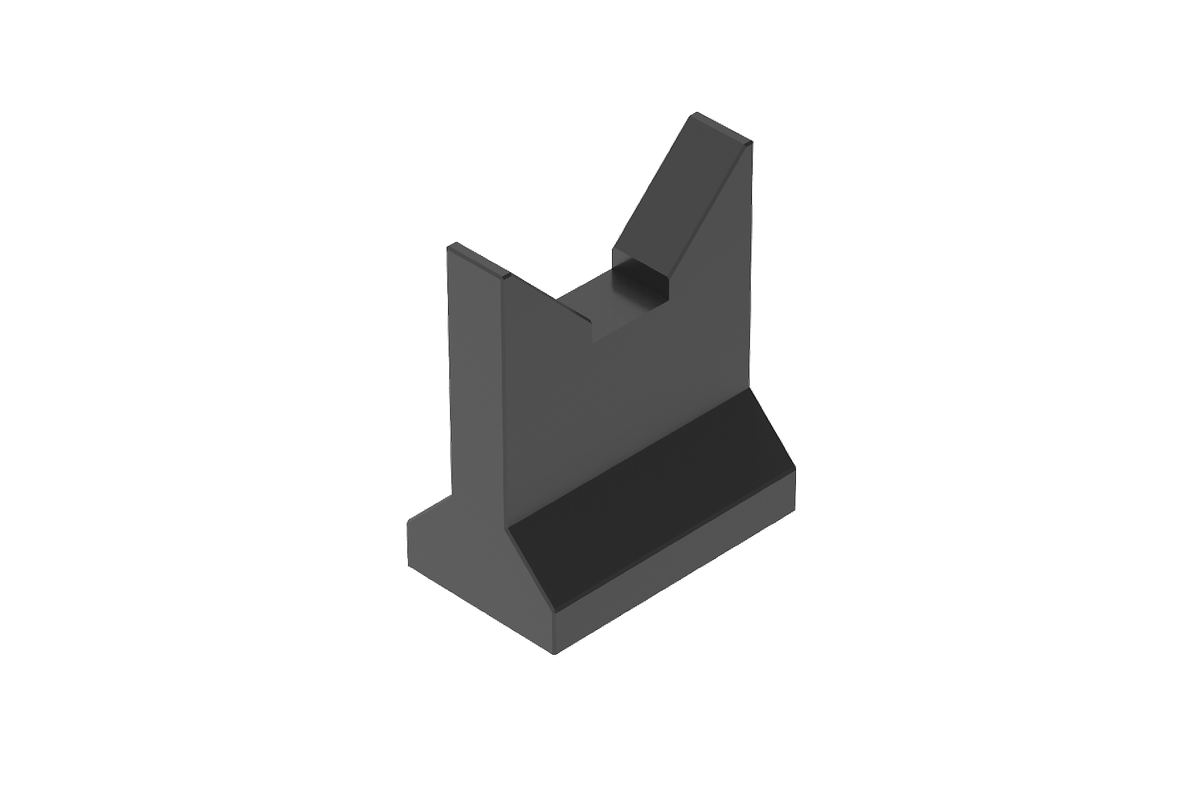

Prisma stretto

  • Ideale per alberi motore e supporti stretti
  • Per le dimensioni dei componenti Ø 28 - 85 mm

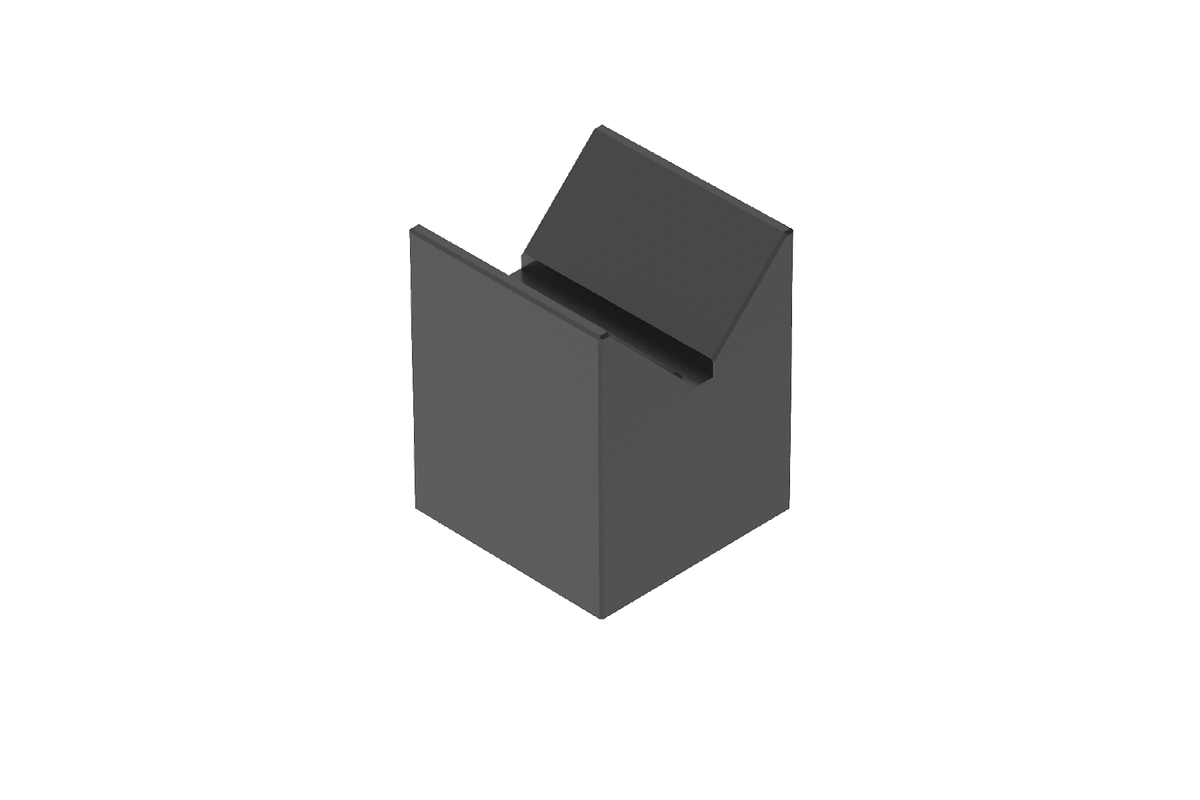

Prisma 90°

  • Per piccoli componenti cilindrici
  • Per le dimensioni dei componenti Ø 8 - 51 mm
  • W x H x D: 40 x 50 x 40 mm

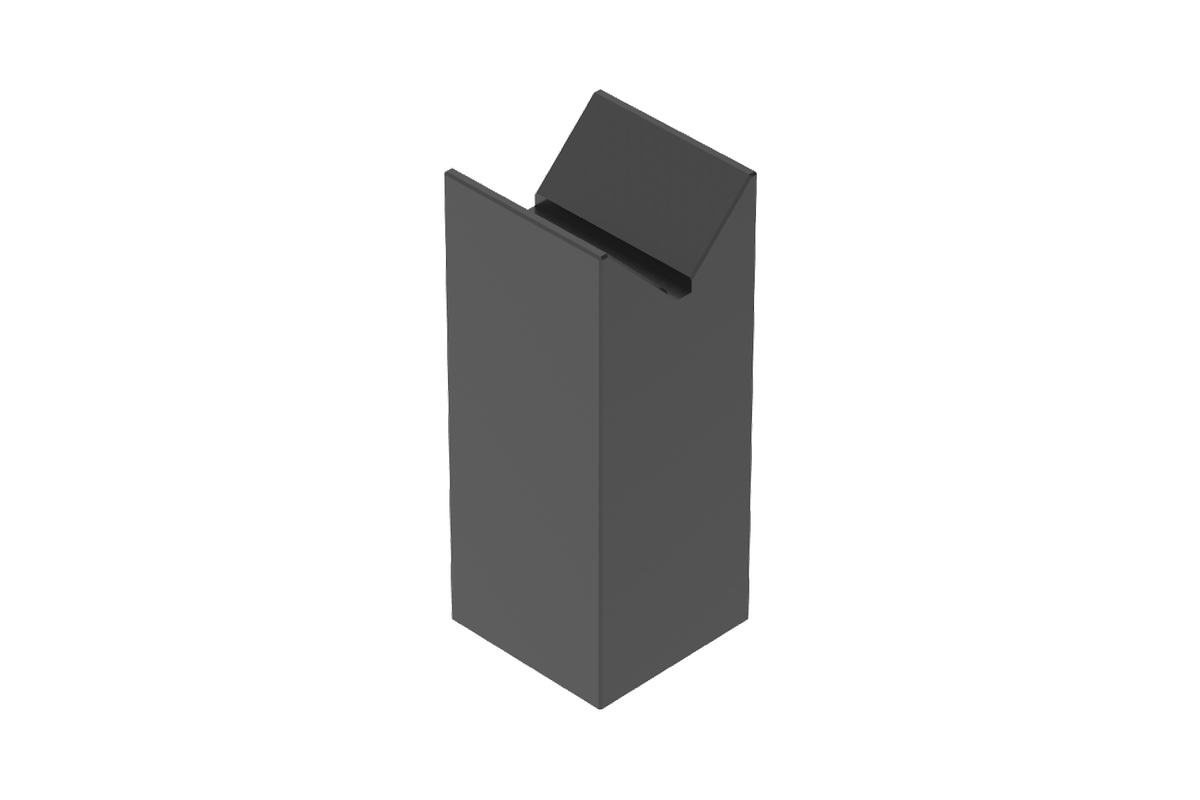

Prisma 90° alto

  • Per i piccoli componenti cilindrici che richiedono una sottostruttura in altezza
  • Per le dimensioni dei componenti Ø 8 - 51 mm
  • W x H x D: 40 x 100 x 40 mm

Guida di serraggio compatibile

Compatibile con la troncatrice Qcut 350 A Brillant 255 Qcut 400 A Qcut 500 A Qcut 600 A/BOT Qcut 800 A
Guida di serraggio compatibile ✓ ✓ ✓ ✓ ✓ ✓

Taglio perfetto - Strumenti di QATM

Il taglio è più affidabile, sicuro ed efficiente quando viene eseguito con gli ingredienti giusti: conoscenza, cura e la giusta scelta di consumabili e strumenti.

Scopri i nostri dispositivi per il taglio

Se desiderate saperne di più sulle diverse procedure, visitate la nostra ampia Knowledge Base.

Il nostro articolo della sezione Knowledge Base sul taglio include:

  • Metodi tipici per campionare i materiali
  • Le diverse tecniche di sezionamento materialografico
  • Come selezionare l'adatta mola da taglio

Knowledge base
Preparazione del campione per l'analisi metallografica

Do you already know which clamping unit you need? Then request a quote here!

Articoli
