Dispositivi di serraggio di precisione

Contattaci Richiedi Quotazione

Adatti per campioni di forma regolare e irregolare. Possono essere utilizzati universalmente negli adattamenti QATM (dispositivo rotante, adattamento orizzontale e verticale semplice e braccio di serraggio).

Può essere installato direttamente su:

Adattamento verticale Easy
Adattamento orizzontale Easy
Dispositivo di rotazione tipo RD1 e RD2

Accessori

Piastra di serraggio Easy S con funzione di rotazione
Piastra di serraggio Easy S

Grazie a test approfonditi, siamo in grado di fornire la giusta soluzione di serraggio per ogni applicazione.

Contattateci per la vostra soluzione ottimale!

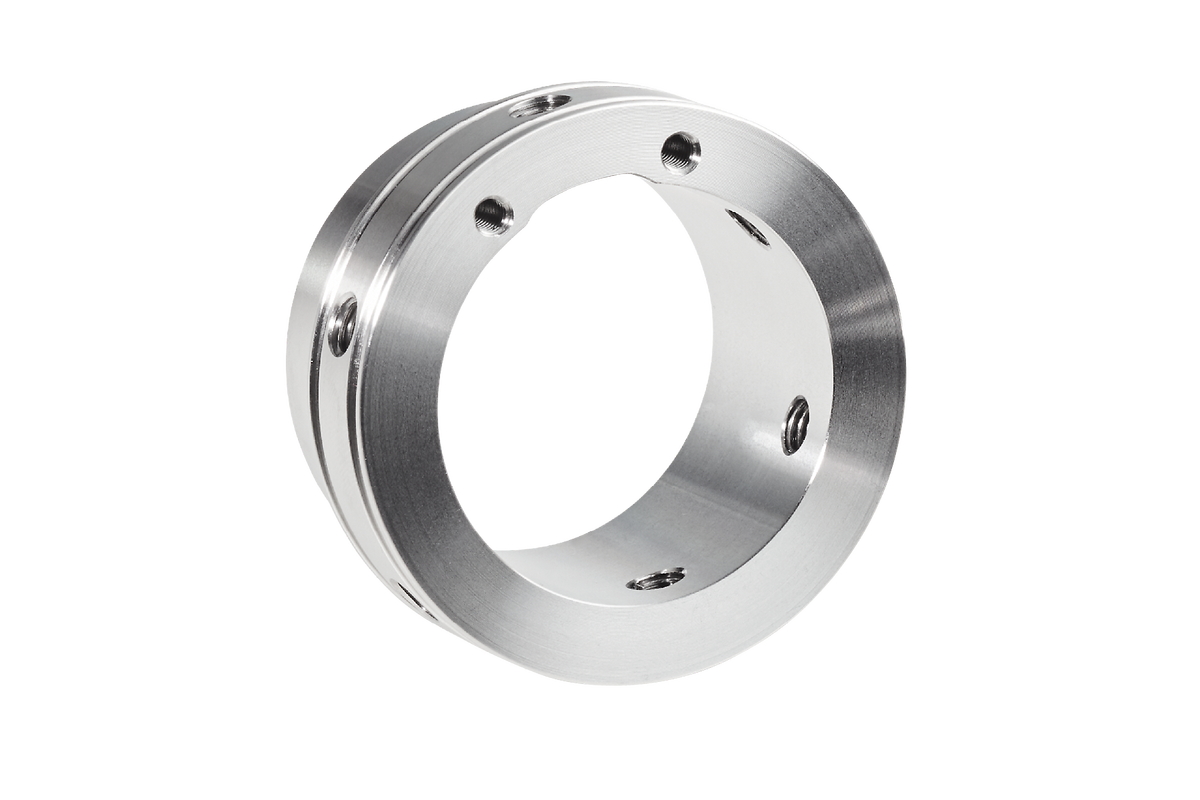

Portacampioni Standard (aperto)

Vantaggi prodotto

Per campioni rotondi o irregolari
Tensione a 3 punti
Fino a 6 viti di fissaggio
Aperto per campioni rotondi lunghi e grandi fino a Ø 40 mm
Adattatore Ø 50 mm

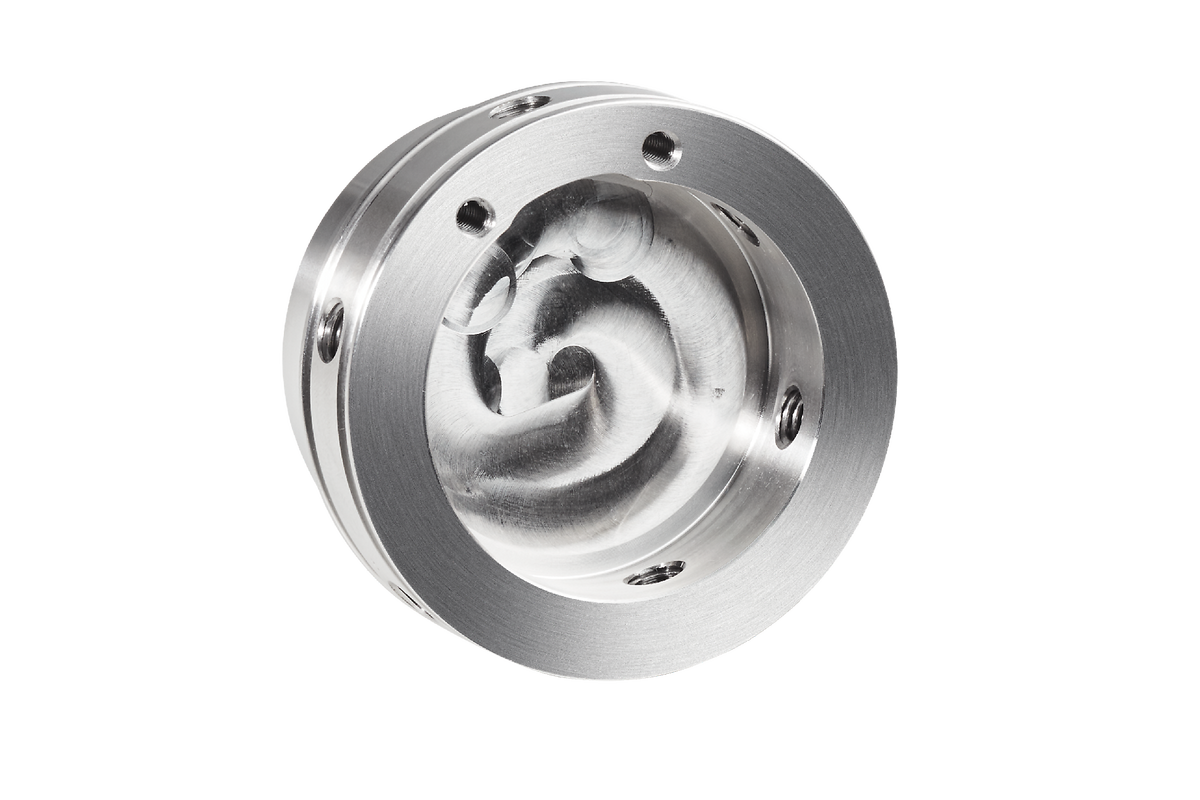

Portacampioni standard (chiuso)

Vantaggi prodotto

Per campioni rotondi o irregolari
Tensione a 3 punti
Fino a 6 viti
con blocco fisso - profondità 15 mm
per campioni rotondi corti e grandi fino a Ø 40 mm
Adattatore Ø 50 mm

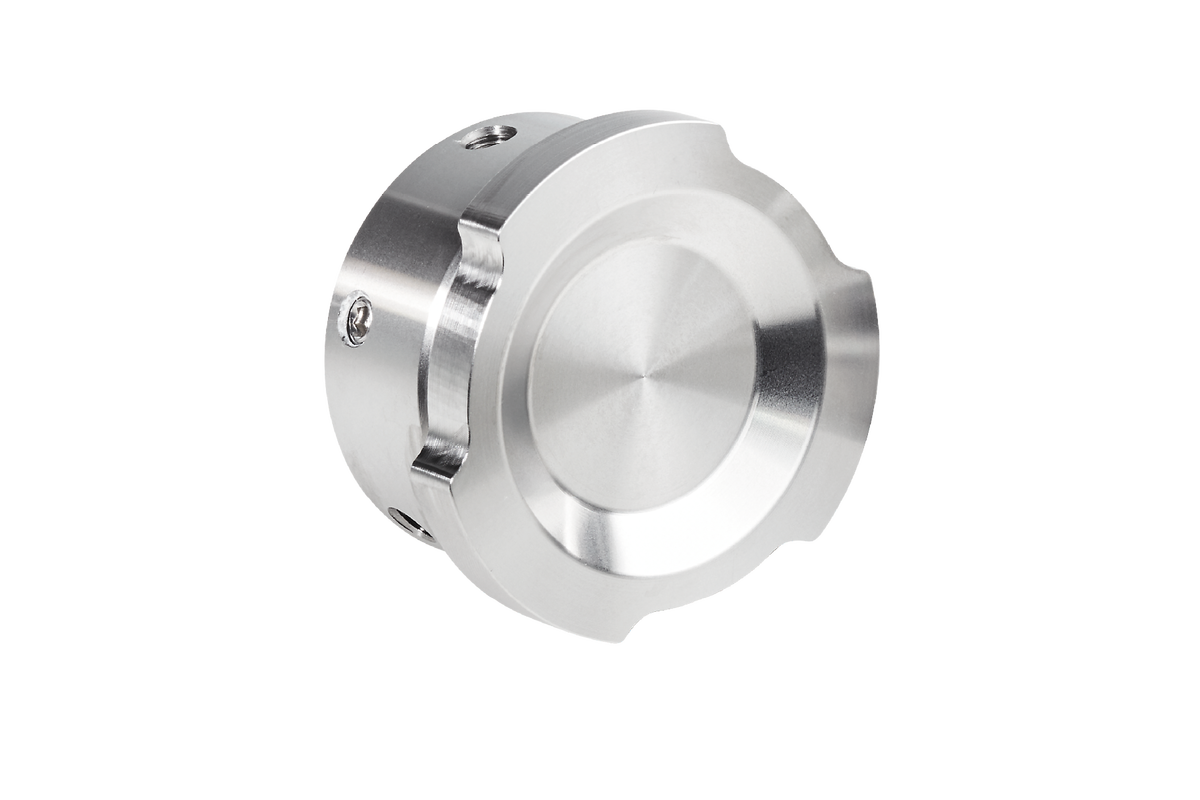

Portacampioni flessibile

Vantaggi prodotto

Per campioni rotondi o irregolari
Tensione a 3 punti
Fino a 6 viti di fissaggio
Per l'installazione in pre-levigatrici e lucidatrici metallografiche
Per campioni fino a Ø 40 mm - profondità 21 mm
Adattatore Ø 50 mm

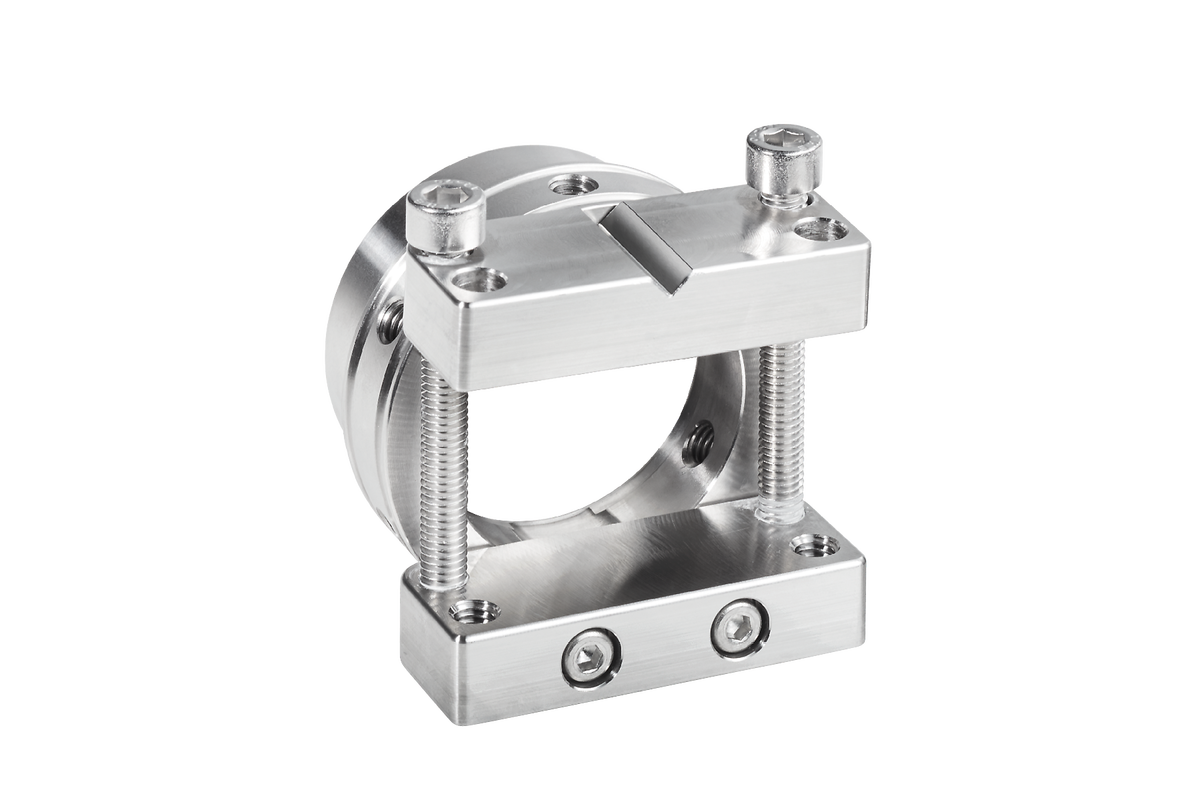

Portacampioni Morsa di serraggio parallela (aperta)

Vantaggi prodotto

Ganasce di serraggio parallele
Distanza variabile
per campioni piatti
per campioni fino a Ø 40 mm
Adattatore Ø 50 mm

Portacampioni Morsa di serraggio parallela (chiusa)

Vantaggi prodotto

Ganasce di serraggio parallele
Distanza variabile
per campioni piatti
con blocco fisso, profondità 27 mm
per campioni fino a Ø 40 mm
Adattatore Ø 50 mm

Portacampioni a forma di goccia

Vantaggi prodotto

Per campioni rotondi o irregolari (Ø 13 - Ø 40 mm)
Profondità di serraggio 12 mm
Tensione a 3 punti
Adattatore Ø 50 mm

Morsa di serraggio universale

Vantaggi prodotto

Per campioni di qualsiasi geometria, anelli
Sezione trasversale massima del campione: 40 mm x 40 mm
Tensione a 3 punti
Adattatore Ø 50 mm

Morsa di serraggio a matrice

Vantaggi prodotto

Per campioni di forma irregolare
Campo di serraggio massimo: 0 - 40 mm
Adattatore Ø 50 mm

Mini morsa

Vantaggi prodotto

Campo di serraggio massimo: 0 - 40 mm
Campo di serraggio con ganascia a prisma: 0 - 35 mm
Incl. ganascia a prisma
Adattatore Ø 50 mm

Morsa doppia parallela

Vantaggi prodotto

Ganasce di serraggio parallele
Fissare un campione in due punti di serraggio
I componenti rimangono bloccati anche dopo il taglio
per mole da taglio fino a Ø 150 mm
Campo di serraggio massimo: 0 - 40 mm
Adattatore Ø 50 mm

Adattatore con giunto sferico

Vantaggi prodotto

Dispositivo girevole per allineare il campione alla ruota di taglio
Combinabile con tutte le morse
Campo di rotazione ±18°
Adattatore Ø 50 mm

Unità di serraggio a vuoto

Vantaggi prodotto

Per la preparazione di superfici campione piano-parallele
Adatto per il fissaggio di vetrini 28 mm x 48 mm
I fermi possono essere incassati tramite una manovella integrata per una levigatura piano-parallela della pietra ceramica.
Per generare il vuoto è necessaria una pompa per il vuoto
Per l'utilizzo su:
- Qcut 150 A/M
  (richiesto braccio di serraggio L)
- Qcut 200 A
  (richiesto adattamento verticale Easy)

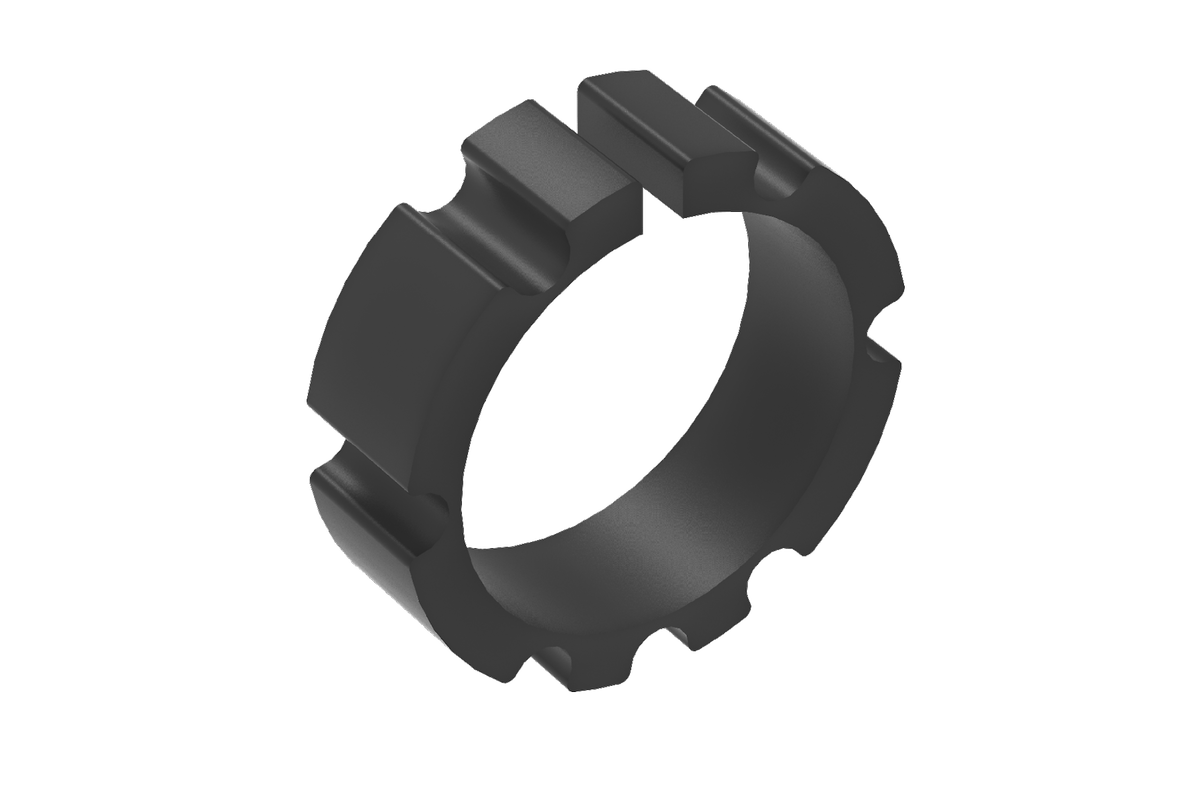

Anello riduttore

Vantaggi prodotto

Anello di riduzione per il bloccaggio diretto dei campioni inglobati
Diametro esterno Ø 50 mm
Per campioni inglobati con Ø 25 mm, 30 mm, 40 mm, 1", 1 ¼", 1 ½
Utilizzabile nei dispositivi rotanti e con adattamento verticale/orizzontale Easy
Per l'utilizzo su:
- Qcut 150 A/M (braccio di serraggio L richiesto)
- Qcut 200 A (adattamento verticale Easy richiesto)

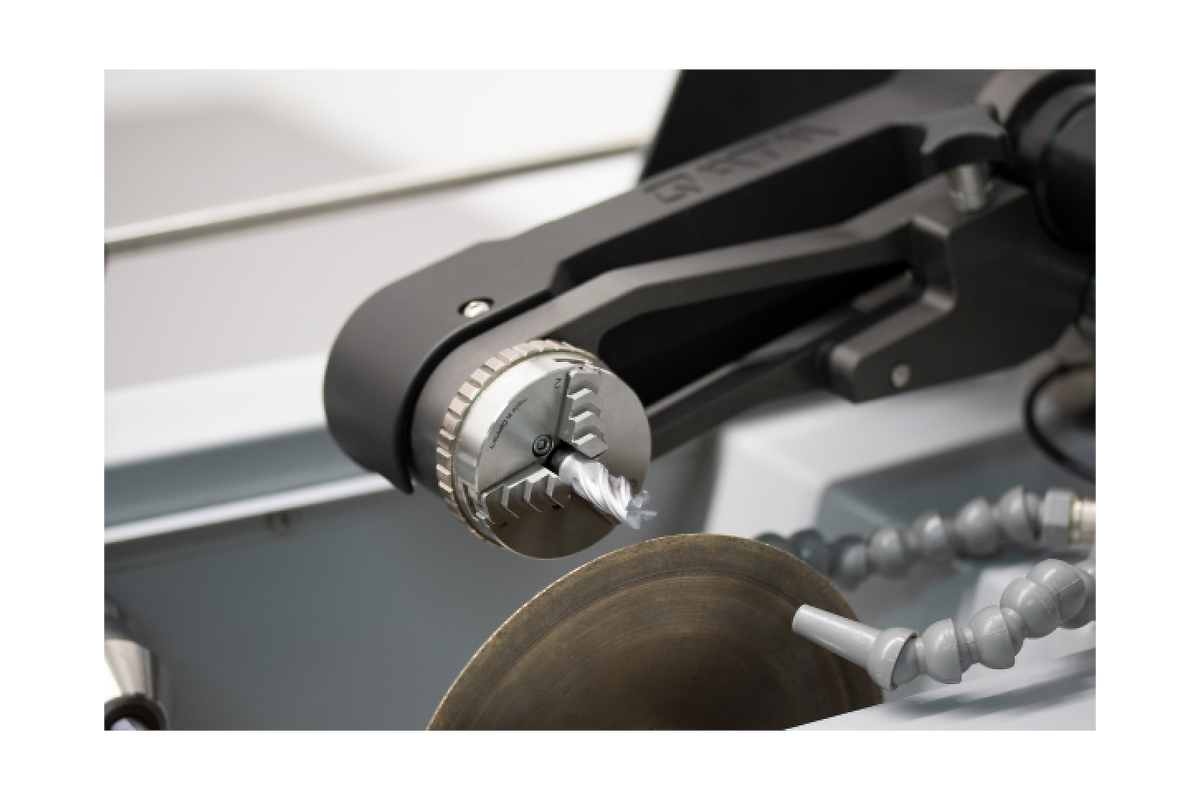

Mandrino manuale

Vantaggi prodotto

Disponibile in 3 misure
Le ganasce di serraggio possono essere utilizzate su entrambi i lati
Intervallo di serraggio Ø 32 mm:
- sul diametro interno del componente: 11 - 23 mm
- sul diametro esterno del componente: 1 - 32 mm
Intervallo di serraggio Ø 44 mm:
- sul diametro interno del componente: 13 - 48 mm
- sul diametro esterno del componente: 1 - 44 mm
Intervallo di serraggio Ø 56 mm:
- sul diametro interno del componente: 12 - 56 mm
- sul diametro esterno del componente: 1 - 56 mm

Dispositivi di serraggio di precisione Accessori

Piastra di serraggio Easy S

Piastra di serraggio Easy S con funzione di rotazione

Adattamento verticale Easy

Adattamento verticale Easy

Adattamento orizzontale Easy

Adattamento orizzontale Easy

Dispositivi di rotazione

Dispositivi di rotazione

Taglio perfetto - Strumenti di QATM

Il taglio è più affidabile, sicuro ed efficiente quando viene eseguito con gli ingredienti giusti: conoscenza, cura e la giusta scelta di consumabili e strumenti.

Scopri i nostri dispositivi per il taglio

Do you already know which clamping unit you need? Then request a quote here!

Knowledge base

Se desiderate saperne di più sulle diverse procedure, visitate la nostra ampia Knowledge Base.

Il nostro articolo della sezione Knowledge Base sul taglio include:

Metodi tipici per campionare i materiali
Le diverse tecniche di sezionamento materialografico
Come selezionare l'adatta mola da taglio

Preparazione del campione per l'analisi metallografica

_{Soggetto a modifiche tecniche ed errori}
