Facili adattamenti, accessori per morse

ContattaciRichiedi Quotazione

Punti salienti

  • Esclusivo sistema di cambio rapido per sostituire e posizionare rapidamente le morse QATM
  • Non è più necessario eseguire la filettatura con i dadi a fessura, che richiede molto tempo
  • La funzione Easy è integrata nel dispositivo di bloccaggio della serie Qtool 80
  • Altre serie possono essere combinate con le piastre di serraggio Easy
  • Le piastre di serraggio facili da usare permettono numerose combinazioni di elementi di serraggio

Piastra di serraggio Easy S

Piastra di serraggio Easy S con funzione di rotazione

Piastra di serraggio Easy M

Esempi applicativi

Grazie a test approfonditi, siamo in grado di fornire la giusta soluzione di serraggio per ogni applicazione.

Contattateci per la vostra soluzione ottimale!

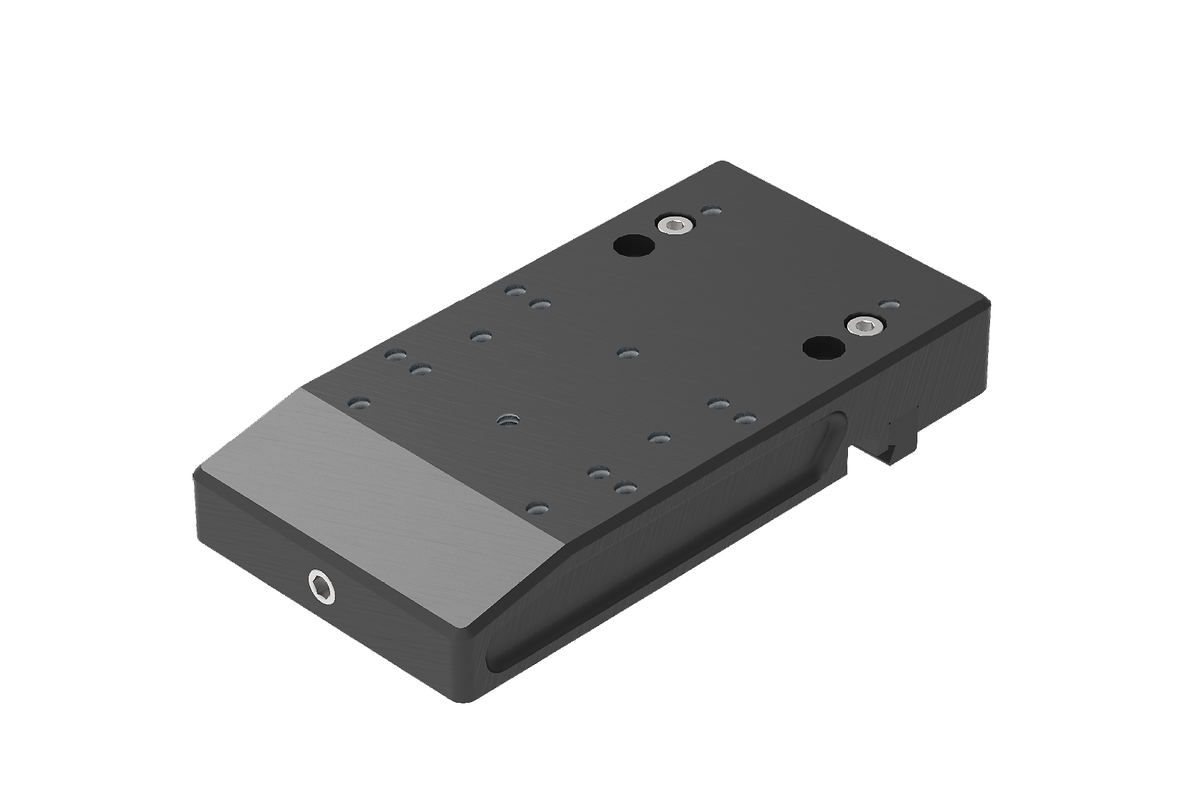

Piastra di serraggio Easy S

Moduli di abbinamento

  • Qtool 40, Qtool 40 S
  • Qtool 60
  • Adattamento verticale Easy
  • Adattamento orizzontale Easy
  • Giradischi multi-torre
  • Dispositivi di serraggio di precisione QATM (tramite adattamento Easy)



Articoli
Dimensioni
Piastra di serraggio Easy S 20 mm x 70 mm x 136 mm

Tabella di compatibilità

Compatibile con la troncatrice Qcut 200 A Qcut 250 A Qcut 250 M Qcut 350 A Brillant 230
Piastra di serraggio Easy S ✓ ✓ - ✓ -

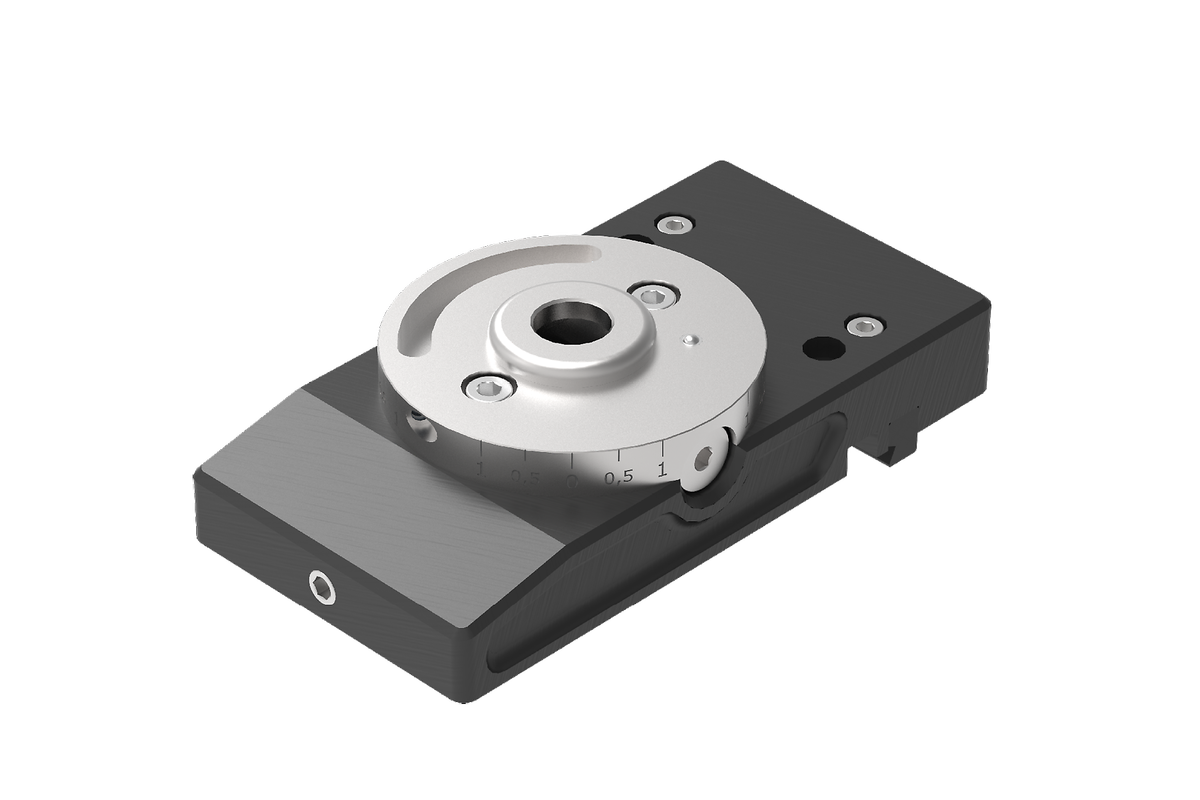

Piastra di serraggio Easy S con funzione di rotazione

Moduli di abbinamento

  • Adattamento verticale Easy
  • Adattamento orizzontale Easy
  • Adattamento Easy Qtool 40-60
  • Z2236039 Multi-Torre
  • Morse di precisione QATM (tramite adattamento)
  • Z2236040 Unità girevole Qtool 40-60 (tramite Multi-Torre)
  • Qtool 40 / 60 (tramite adattamento / unità girevole)





Articoli
Dimensioni
Piastra di serraggio Easy S con funzione di rotazione 20 mm x 70 mm x 136 mm

Tabella di compatibilità

Compatibile con la troncatrice Qcut 200 A Qcut 250 A Qcut 250 M Qcut 350 A Brillant 230
Piastra di serraggio Easy S con funzione di rotazione ✓ ✓ - ✓ -

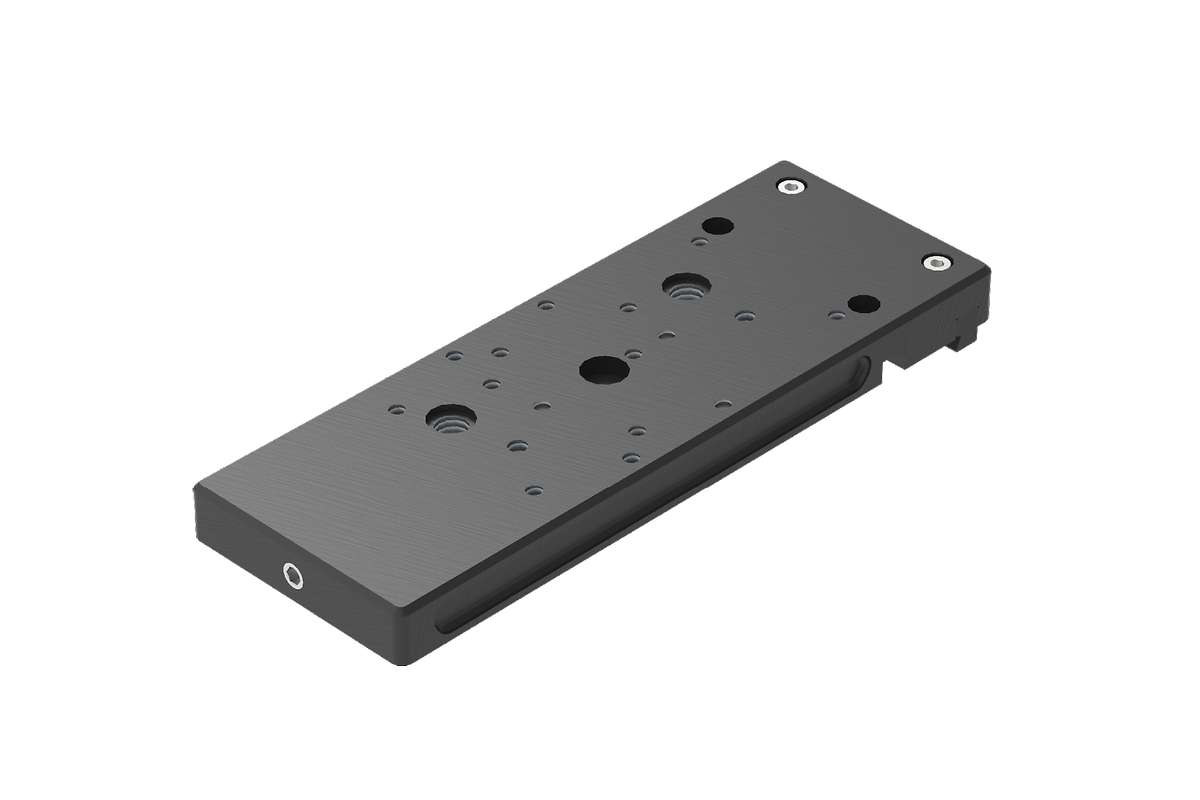

Piastra di serraggio Easy M

Moduli di abbinamento

  • Qtool 40, Qtool 40 S (ad esempio, 2 vicini l'uno all'altro)
  • Qtool 60
  • Morsa per stampo X-Clamp 3858
  • Adattamento orizzontale Easy
  • Adattamento verticale Easy
  • Giradischi multi-torre
  • Dispositivi di serraggio di precisione QATM (tramite adattamento)
  • Multi-Torre (tramite Giradischi multi-torre)
  • Adattamento Easy Qtool 40-60 (tramite giradischi multi-torre)
  • Qtool 40 / 60 (tramite adattamento / unità girevole)







Articoli
Dimensioni
Piastra di serraggio Easy M 15 mm x 70 mm x 196 mm

Tabella di compatibilità

Compatibile con la troncatrice Qcut 200 A Qcut 250 A Qcut 250 M Qcut 350 A Brillant 230
Piastra di serraggio Easy S con funzione di rotazione ✓ ✓ - ✓ ✓

Piastra Easy multifunzionale

  • Base per variare l'altezza di Qtool 60 e 80
  • Guida di bloccaggio integrata con prisma per morse universali
  • Prisma per componenti rotondi (Ø 6 - 37 mm)
  • Funzione easy incorporata
  • Può essere impostato più volte
  • Adatto a tutte le morse universali con dadi a fessura da 12 mm
  • W x H x D: 250 mm x 80 mm x 40 mm

Moduli di abbinamento

  • Serie Qtool 60
  • Serie Qtool 80 / Qtool 80 VARIO
Articoli

Piastra Easy multifunzionale

Piastra multifunzione Easy compatibile

Compatibile con la troncatrice Qcut 200 A Qcut 250 A Qcut 250 M Qcut 350 A Brillant 230 Brillant 255 Qcut 400 A Qcut 500 A Qcut 600 A/BOT Qcut 800 A
Piastra multifunzione Easy compatibile ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓

Do you already know which clamping unit you need? Then request a quote here!

Articoli

Accessori per piastre di bloccaggio Easy

Adattamenti per morse di precisione / per il serraggio diretto di campioni inglobati

Adattamento orizzontale Easy

  • Bloccaggio diretto di campioni inglobati (con anello di riduzione)
  • Supporto per dispositivi di bloccaggio di precisione
  • Supporto orizzontale per il bloccaggio rapido di vari piccoli dispositivi di serraggio con adattatore Ø 50 mm
  • Dimensioni: Ø 69 mm x 28 mm (W x H x D)



Moduli di abbinamento

  • Piastra di serraggio Easy S, S con funzione rotante, Piastra M
  • Morse di precisione QATM (ad es. morse a matrice, ecc.)
  • Anello di riduzione
Articoli

Adattamento verticale Easy

  • Bloccaggio diretto di campioni inglobati (con anello di riduzione)
  • Supporto per dispositivi di serraggio di precisione
  • Supporto verticale per il bloccaggio rapido di vari piccoli dispositivi di serraggio con adattatore Ø 50 mm
  • Dimensioni: 74 mm x 69 mm x 74.5 mm (W x H x D)



Moduli di abbinamento

  • Piastra di serraggio Easy S, S con funzione rotante, Piastra M
  • Morse di precisione QATM (ad es. morse a matrice, ecc.)
  • Anelli di riduzione

Adattamento Easy Qtool 40-60

  • Adattatore per Qtool 40 e Qtool 60
  • Blocchi per l'allineamento del Qtool 40
  • Supporto per il fissaggio rapido, ad esempio su piastra Easy-Clamping S con unità rotante (Z2236031)
  • Dimensioni: Ø 69 mm x 28 mm (W x H x D)



Moduli di abbinamento

  • Qtool 40 / S, Qtool 60
  • Piastra di serraggio Easy S con funzione rotante

Giradischi multi-torre

  • Supporto di bloccaggio rapido per cambiare e rilasciare rapidamente le teste
  • Scala angolare ½°; Griglia angolare 15°
  • Dimensioni: Ø 70 mm x 17 mm (W x H)



Moduli di abbinamento

  • Multi-Torre
  • Piastra di serraggio Easy M
  • Qtool 40 / 60 (tramite Multi-Torre)
  • Unità Girevole Qtool 40-60 (tramite Multi-Torre)

Multi-torre

  • Modulo con 2 assi di rotazione (scala angolare ½°)
  • Possibilità di allineamento multidimensionale dei dispositivi di serraggio
  • Campo di rotazione di 360° con fermi regolabili
  • Dimensioni: 70 mm x 90 mm x 70 mm (W x H x D)



Moduli di abbinamento

  • Piastra di serraggio Easy S con funzione di rotazione
  • Giradischi multitorre
  • Multi-torre (più volte di seguito)
  • Adattamento semplice Qtool 40-60
  • Piastra di serraggio Easy M (tramite piastra girevole Mutli-Torre)
  • Qtool 40 / 40 S / 60 (tramite adattatori)

Unità Girevole Qtool 40-60

  • Possibilità di orientare Qtool 40 / Qtool 60
  • Intervallo orientabile ±90
  • Dimensioni: 70 mm x 90 mm x 70 mm (W x H x D)



Moduli di abbinamento

  • Piastra di serraggio Easy S con funzione di rotazione
  • Multi-Torre
  • Easy plate M (via Multi-Tower)
  • Qtool 40 / 60 (tramite Adattatori)

Taglio perfetto - Strumenti di QATM

Il taglio è più affidabile, sicuro ed efficiente quando viene eseguito con gli ingredienti giusti: conoscenza, cura e la giusta scelta di consumabili e strumenti.

Scopri i nostri dispositivi per il taglio

Knowledge base

Se desiderate saperne di più sulle diverse procedure, visitate la nostra ampia Knowledge Base.

Il nostro articolo della sezione Knowledge Base sul taglio include:

  • Metodi tipici per campionare i materiali
  • Le diverse tecniche di sezionamento materialografico
  • Come selezionare l'adatta mola da taglio

Knowledge base
Preparazione del campione per l'analisi metallografica

Soggetto a modifiche tecniche ed errori
