Serie Qtool 40 Strumenti di serraggio rapido

Punti salienti

  • Per i componenti di piccole dimensioni: Ø 40 mm | W = 60 mm

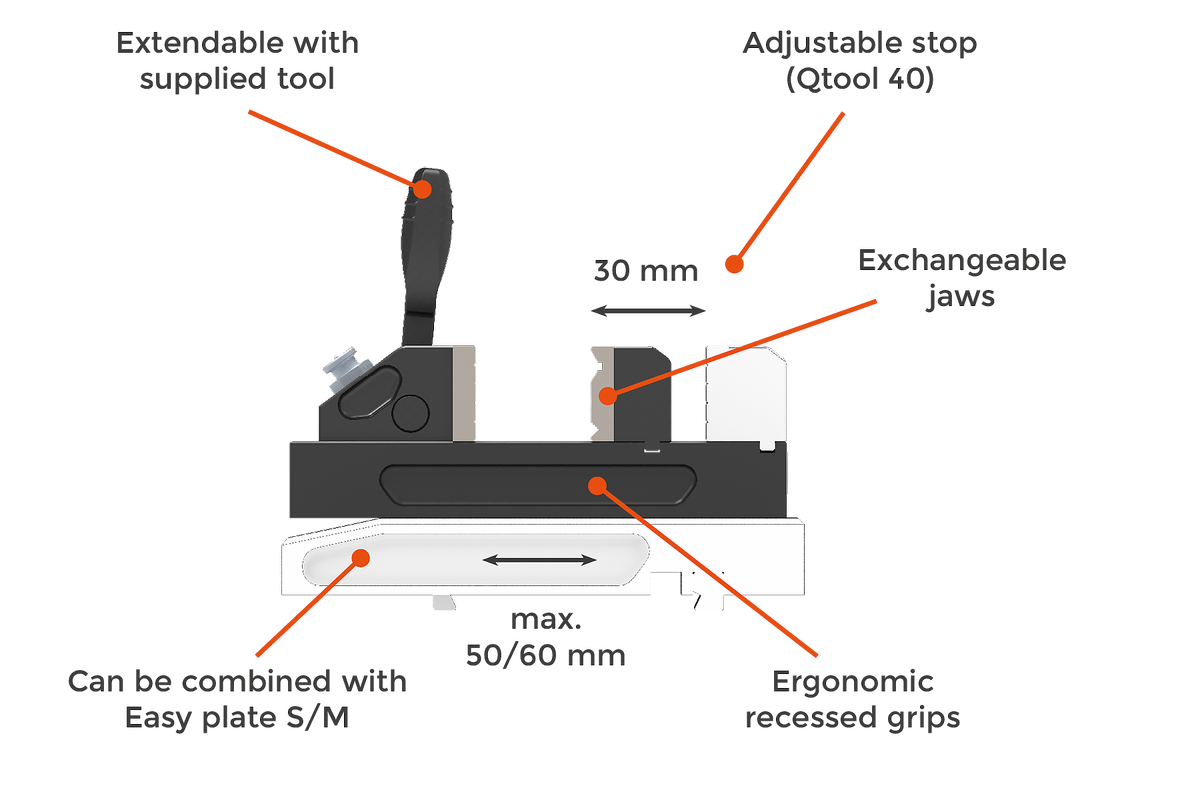

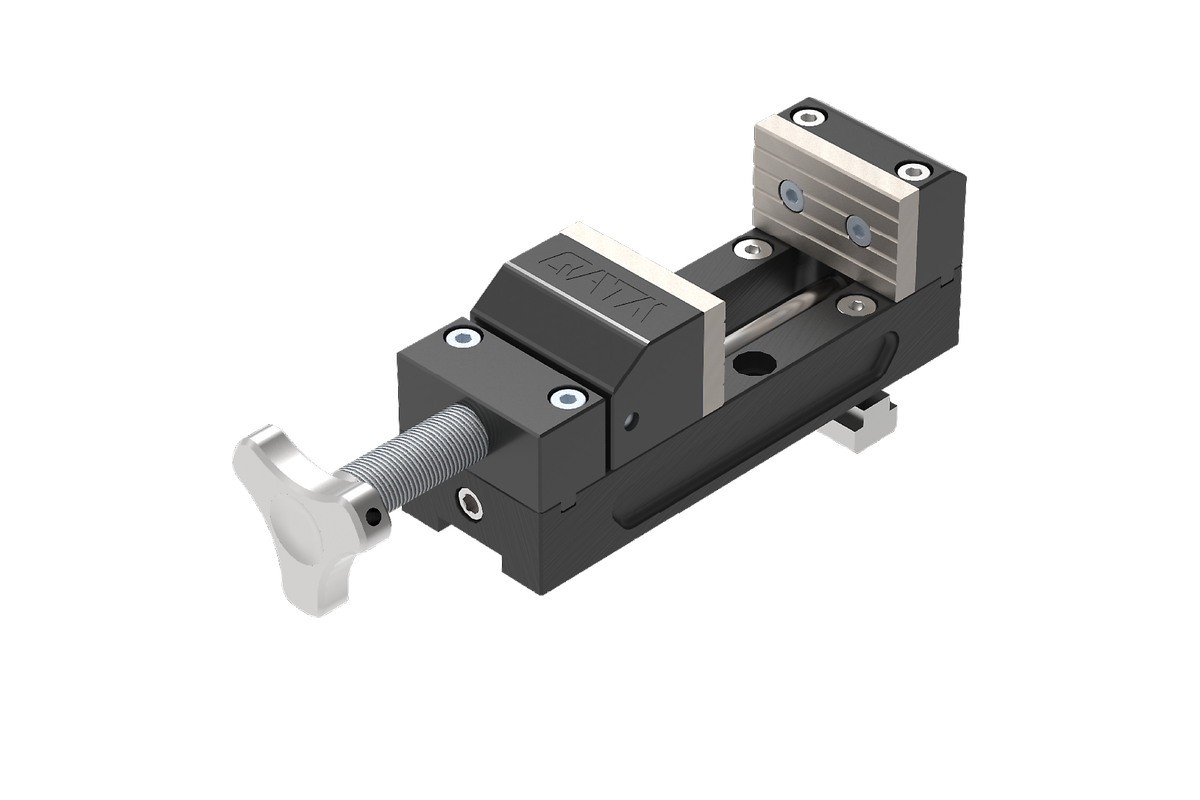

  • Morsa a vite (Qtool 40 S) con impugnatura a stella per dosare manualmente la forza di serraggio

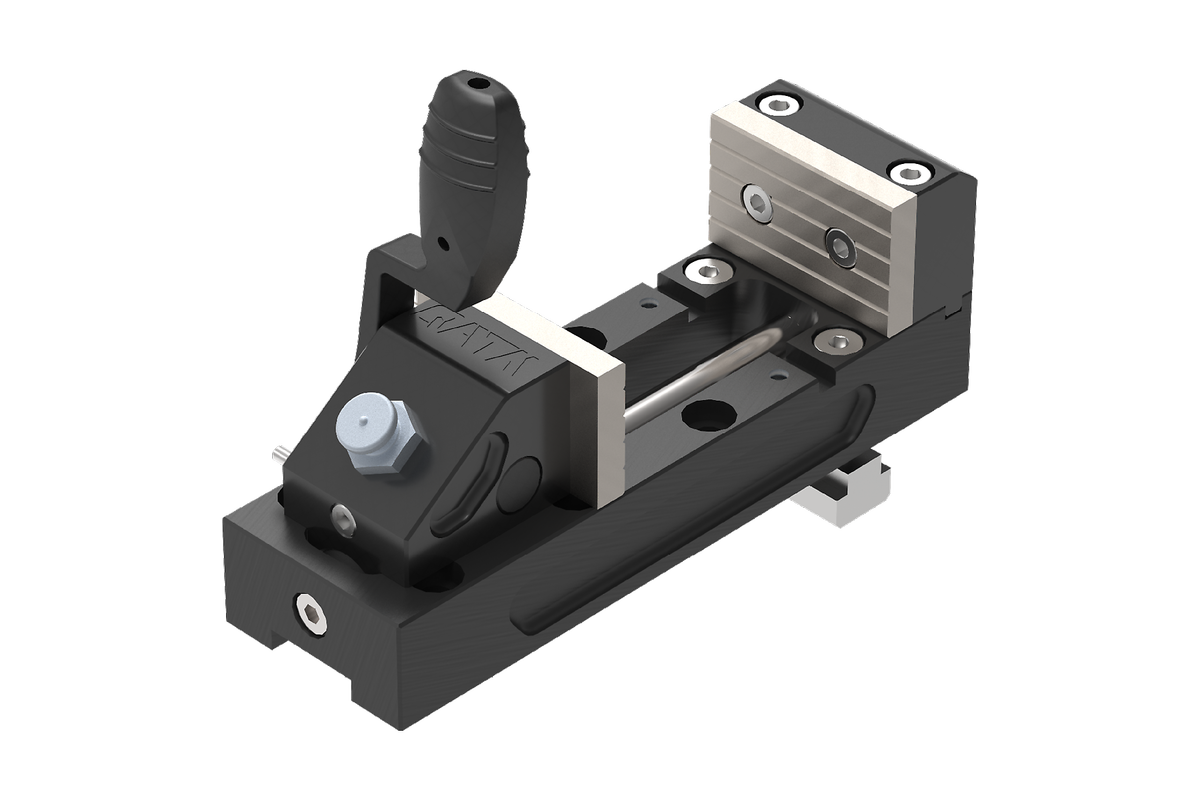

  • Morsa eccentrica (Qtool 40) per un serraggio rapido e potente
  • Arresto posteriore regolabile per una posizione ottimale durante il taglio
  • Diversi programmi di ganasce di serraggio

Qtool 40

Qtool 40 S

Qtool 40 S

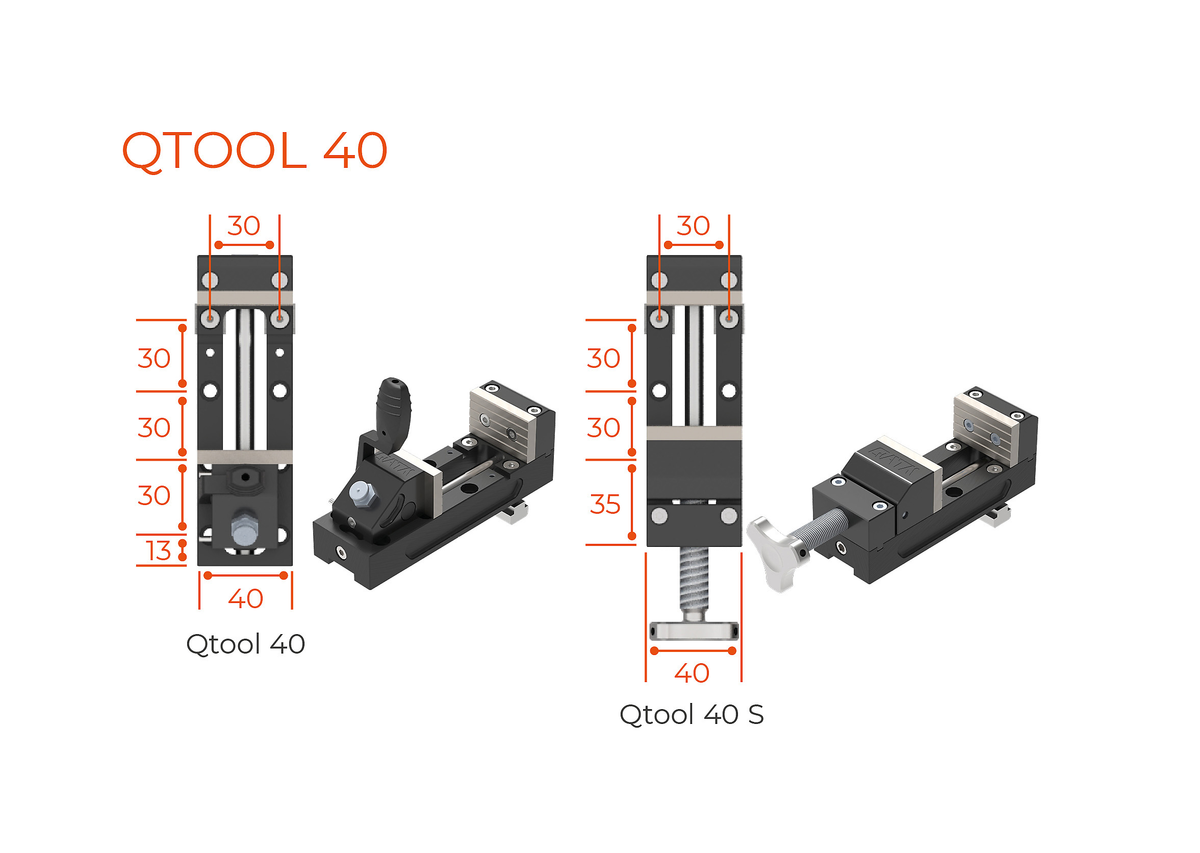

Intervallo di serraggio Larghezza delle ganasce Altezza delle ganasce Forza di serraggio
Qtool 40 0 - 60 mm 50 mm 25 mm ca. 1000 N
Qtool 40 S 0 - 50 mm 50 mm 25 mm variabile

Serie Qtool 40 compatibile

Compatibile con la troncatrice Qcut 200 A Qcut 250 A Qcut 250 M Qcut 350 A Brillant 230
Montaggio diretto tramite
Dado per scanalatura a T / distanziatore

8 mm / 60 mm
- - - -
tramite piastra Easy
S/M

S/M

S/M

S/M

S/M

Grazie a test approfonditi, siamo in grado di fornire la giusta soluzione di serraggio per ogni applicazione.

Ganasce di serraggio per Qtool serie 40

Grazie all'ampia gamma di ganasce, gli utensili Qtool possono essere personalizzati in base ai componenti da tagliare:

Componenti rotondi

  • Si può bloccare in modo preciso e sicuro utilizzando le ganasce a prisma o la ganascia smussata
  • La geometria delle ganasce crea un contatto definito a 3 punti tra il pezzo e il dispositivo di serraggio.
  • In questo modo si evita che i componenti scivolino
  • I componenti rotondi possono anche essere bloccati verticalmente con il prisma a croce e tagliati sopra il dispositivo di bloccaggio.

Componenti di grandi dimensioni

  • Le ganasce alte offrono una superficie di serraggio più ampia per componenti geometricamente grandi

Bloccaggio del lato tagliato del componente

  • Anche il lato tagliato del componente può essere bloccato con le ganasce scanalate.
  • In questo modo si riduce notevolmente la formazione di sbavature durante il taglio e si evita la successiva levigatura della sbavatura prima dell'inserimento in una pressa di inglobamento.

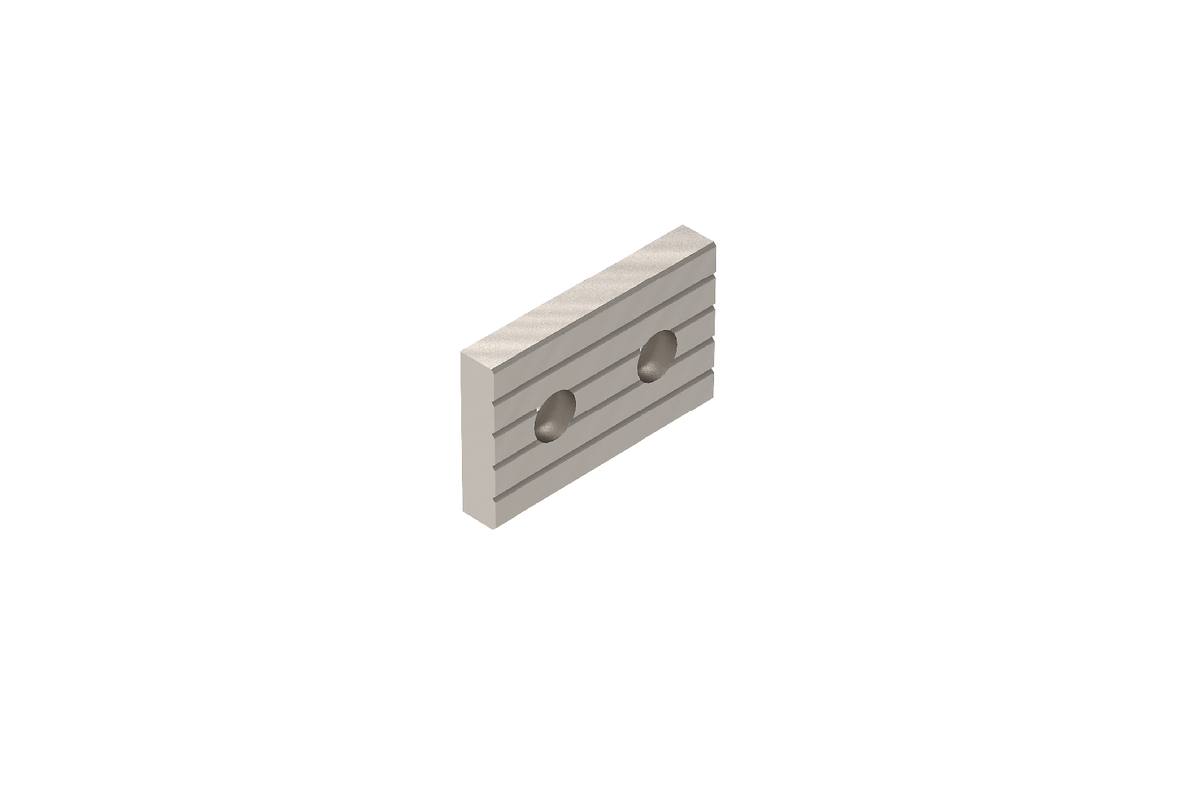

Ganascia di serraggio, standard (con Qtool incluso)

  • Ganasce standard Qtool 40
  • Altezza delle ganasce: 25 mm
  • Larghezza delle ganasce: 40 mm
  • Ganascia universale
  • Contenuto della fornitura: 1 ganascia (ganascia di ricambio)

Ganascia di serraggio, smussata

  • Altezza delle ganasce: 25 mm
  • Larghezza delle ganasce: 40 mm
  • Superficie di serraggio smussata a 5°
  • Ganascia di serraggio per la pressatura di materiale rotondo
  • Per componenti rotondi fino a Ø 50 mm
  • Contenuto della fornitura: 1 ganascia (come controganascia si consiglia la ganascia di serraggio standard (inclusa nella fornitura di Qtool)

Ganascia di serraggio, alta

  • Altezza delle ganasce: 45 mm
  • Larghezza delle ganasce: 50 mm
  • Ganascia universale per componenti di grandi dimensioni
  • Contenuto della fornitura: 2 ganasce

Ganascia di serraggio, a scanalatura alta

  • Altezza delle ganasce: 45 mm
  • Larghezza delle ganasce: 80 mm
  • Il componente separato rimane bloccato anche dopo il taglio
  • Contenuto della fornitura: 2 ganasce

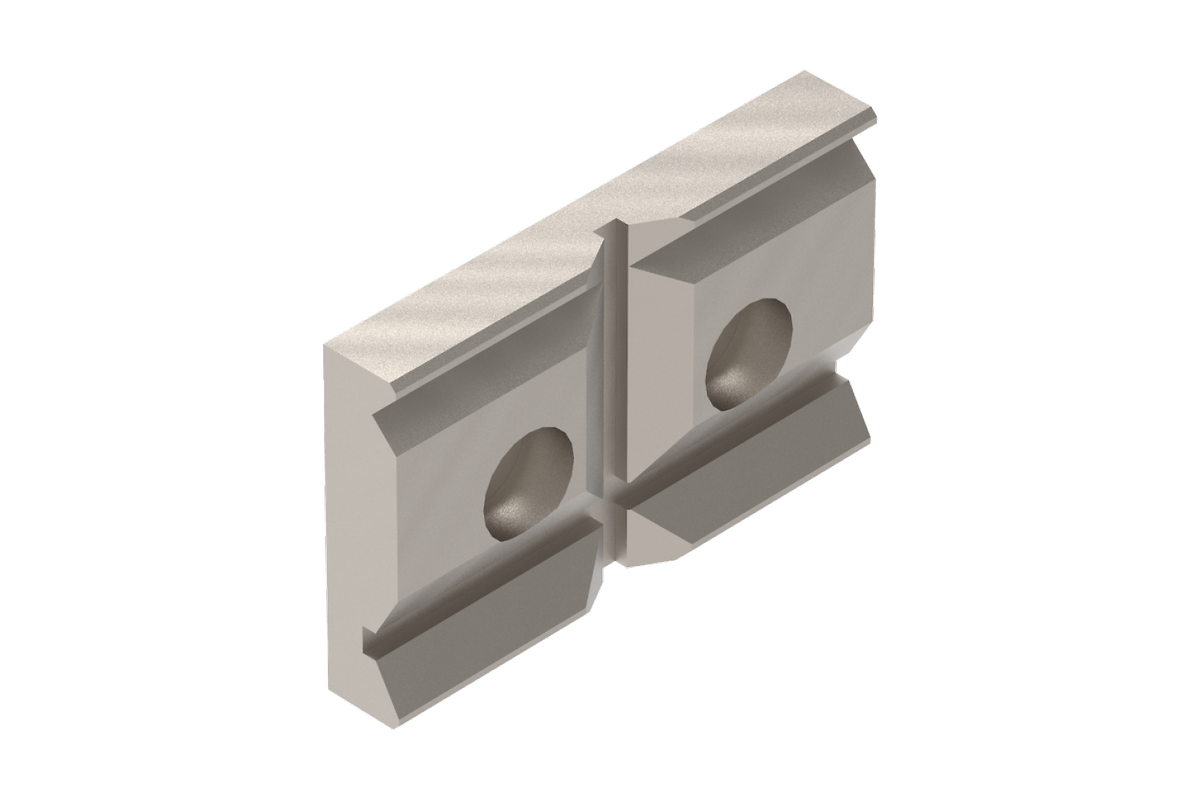

Ganascia di serraggio, prisma trasversale

  • Altezza delle ganasce: 25 mm
  • Larghezza delle ganasce: 40 mm
  • Prisma orizzontale e verticale per il bloccaggio di componenti rotondi (supporto a 3 punti)
  • Prisma orizzontale max, Ø
  • Prisma verticale max. Ø 17 mm
  • Contenuto della fornitura: 1 ganascia (come controganascia si consiglia la ganascia di serraggio standard (inclusa nella fornitura di Qtool)

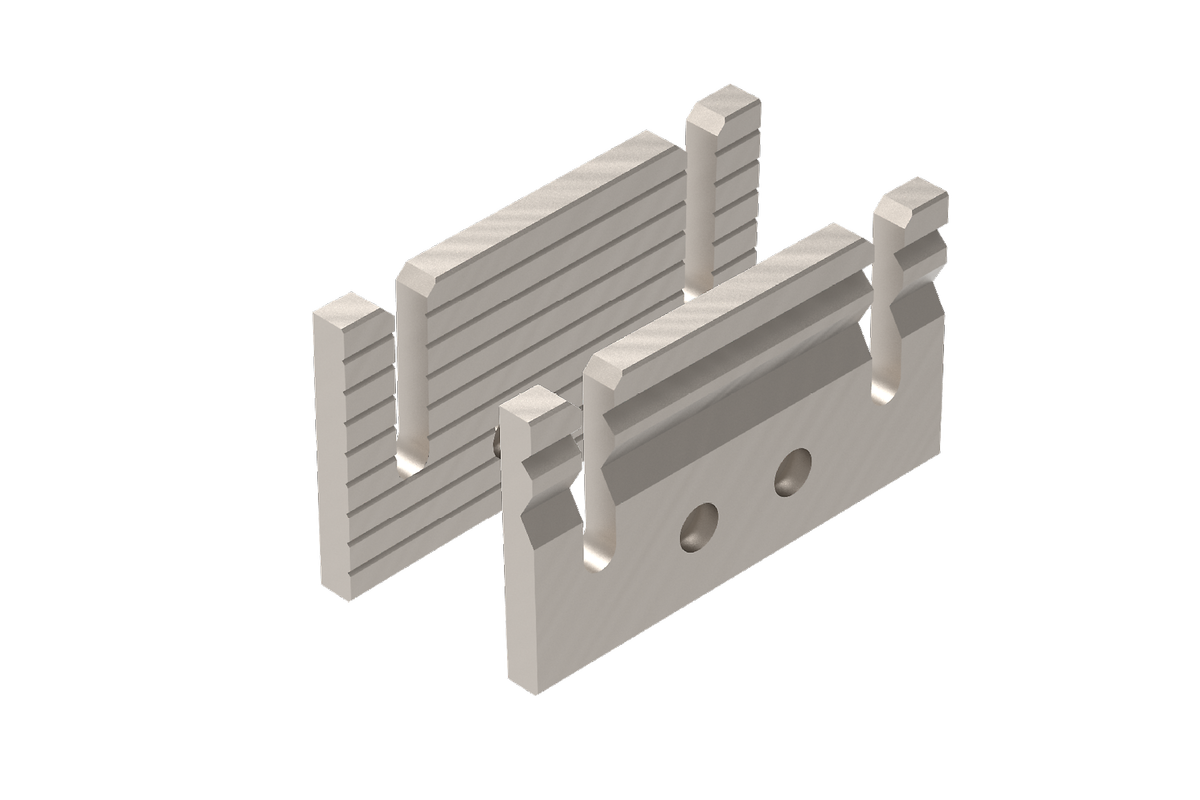

Ganascia di serraggio, alta, scanalata, con prisma

  • Altezza delle ganasce: 45 mm
  • Larghezza delle ganasce: 80 mm
  • Prisma orizzontale max. Ø 17 mm - per il fissaggio di componenti rotondi (supporto a 3 punti)
  • Il campione rimane bloccato anche dopo il taglio
  • La fornitura comprende: 2 ganasce (1 ganascia standard, 1 ganascia con prisma).

Dispositivi di serraggio di precisione Accessori

Piastra di serraggio Easy S

Piastra di serraggio Easy S con funzione di rotazione

Piastra di serraggio Easy S con funzione di rotazione

Adattamento Easy Qtool 40-60

Adattamento Easy Qtool 40-60

Multi-torre

Multi-torre

Unità Girevole Qtool 40-60

Unità Girevole Qtool 40-60

Taglio perfetto - Strumenti di QATM

Il taglio è più affidabile, sicuro ed efficiente quando viene eseguito con gli ingredienti giusti: conoscenza, cura e la giusta scelta di consumabili e strumenti.
