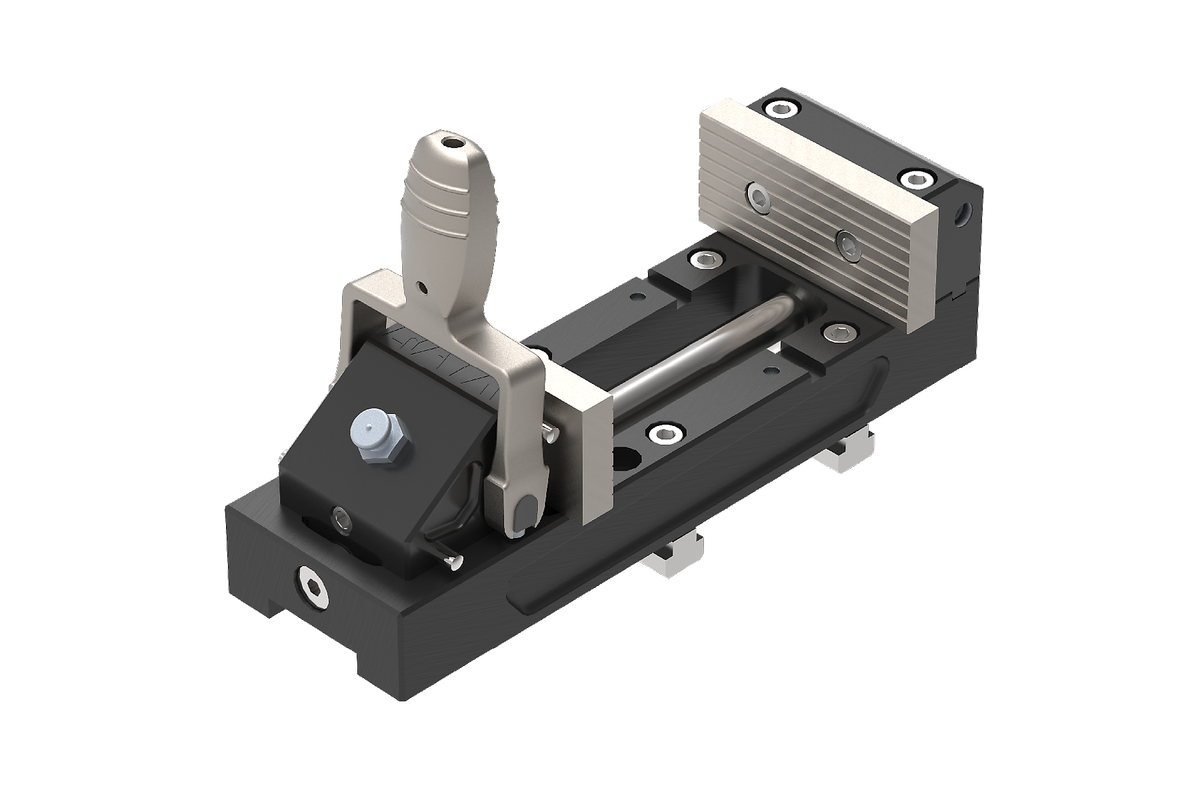

Serie Qtool 60 Strumenti di serraggio rapido

Punti salienti

  • Per componenti di medie dimensioni Ø 60 mm | L = 100 mm
  • Morsa eccentrica per un serraggio rapido e potente
  • Arresto posteriore regolabile (50 mm) per una posizione ottimale durante il taglio
  • Programma di ganasce diversificate
  • Espandibile in opzione con arresto trasversale

Qtool 60

Intervallo di serraggio Larghezza delle ganasce Altezza delle ganasce Forza di serraggio
Qtool 60 0 - 100 mm 70 mm 32 mm ca. 2000 N

Serie Qtool 60 compatibile

Compatibile con la troncatrice Qcut 200 A Qcut 250 A Qcut 250 M Qcut 350 A Brillant 230
Montaggio diretto tramite
Dado per scanalatura a T / distanziatore

8 mm / 60 mm

12 mm / 75 mm

12 mm / 100 mm

12 mm / 75 mm

12 mm / 75 mm
tramite piastra Easy
S/M

S/M

M

S/M

S/M

Grazie a test approfonditi, siamo in grado di fornire la giusta soluzione di serraggio per ogni applicazione.

Ganasce di serraggio per Qtool 60

Grazie all'ampia gamma di ganasce, gli utensili Qtool possono essere personalizzati in base ai componenti da tagliare:

Componenti rotondi

  • Si può bloccare in modo preciso e sicuro utilizzando le ganasce a prisma o la ganascia smussata
  • La geometria delle ganasce crea un contatto definito a 3 punti tra il pezzo e il dispositivo di serraggio.
  • In questo modo si evita che i componenti scivolino
  • I componenti rotondi possono anche essere bloccati verticalmente con il prisma a croce e tagliati sopra il dispositivo di bloccaggio.

Componenti di grandi dimensioni

  • Le ganasce alte offrono una superficie di serraggio più ampia per componenti geometricamente grandi

Bloccaggio del lato tagliato del componente

  • Anche il lato tagliato del componente può essere bloccato con le ganasce scanalate.
  • In questo modo si riduce notevolmente la formazione di sbavature durante il taglio e si evita la successiva levigatura della sbavatura prima dell'inserimento in una pressa di inglobamento.

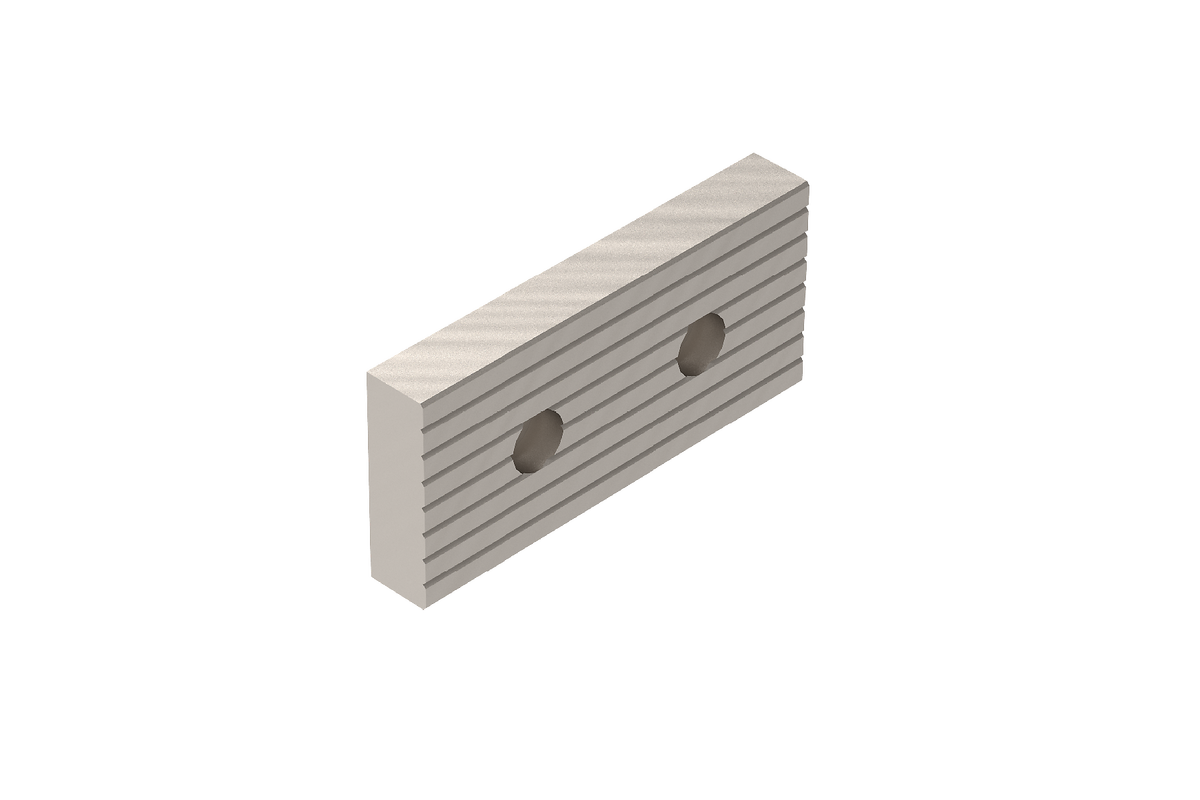

Ganascia di serraggio, standard (con Qtool incluso)

  • Ganasce standard
  • Altezza delle ganasce: 32 mm
  • Larghezza delle ganasce: 70 mm
  • Contenuto della fornitura: 1 ganascia (ganascia di ricambio)

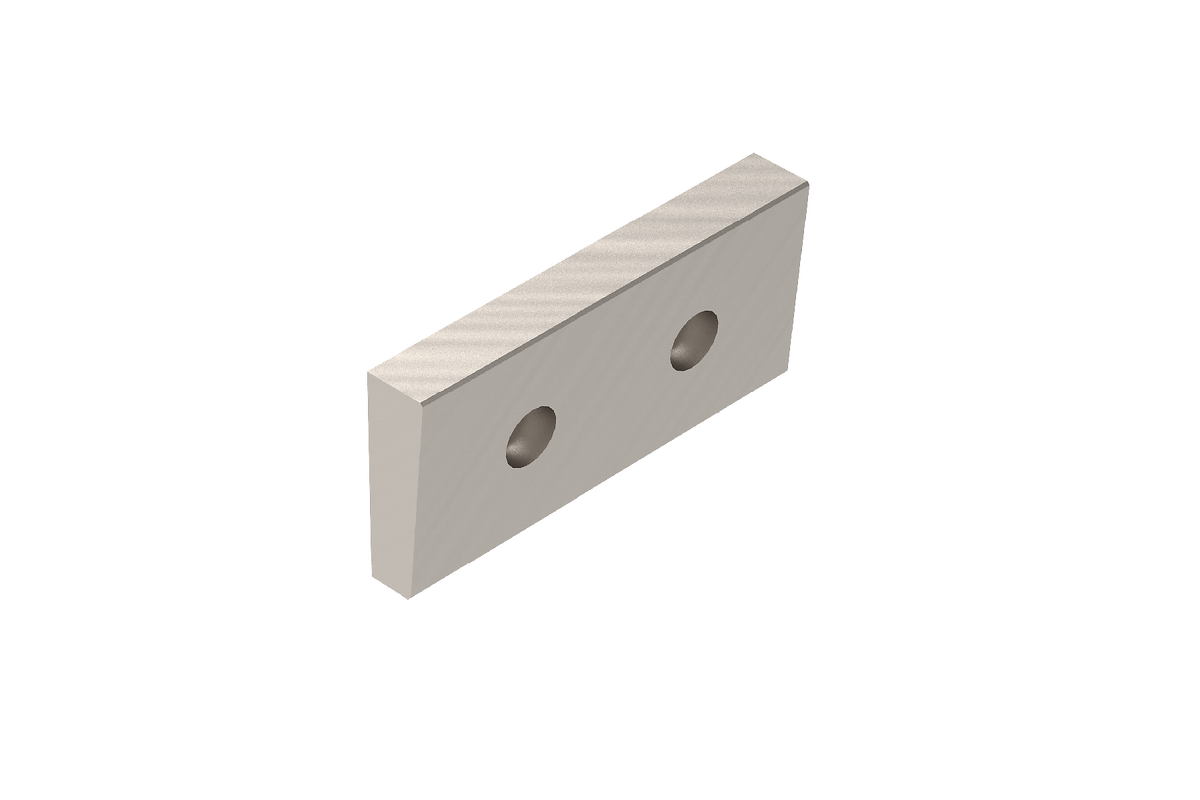

Ganascia di serraggio, smussata

  • Altezza delle ganasce: 32 mm
  • Larghezza delle ganasce: 70 mm
  • Superficie di serraggio smussata a 5°
  • Ganascia di serraggio per la pressatura di materiale rotondo
  • Per componenti rotondi fino a Ø 60 mm
  • Contenuto della fornitura: 1 ganascia (come controganascia si consiglia la ganascia di serraggio standard (inclusa nella fornitura di Qtool)

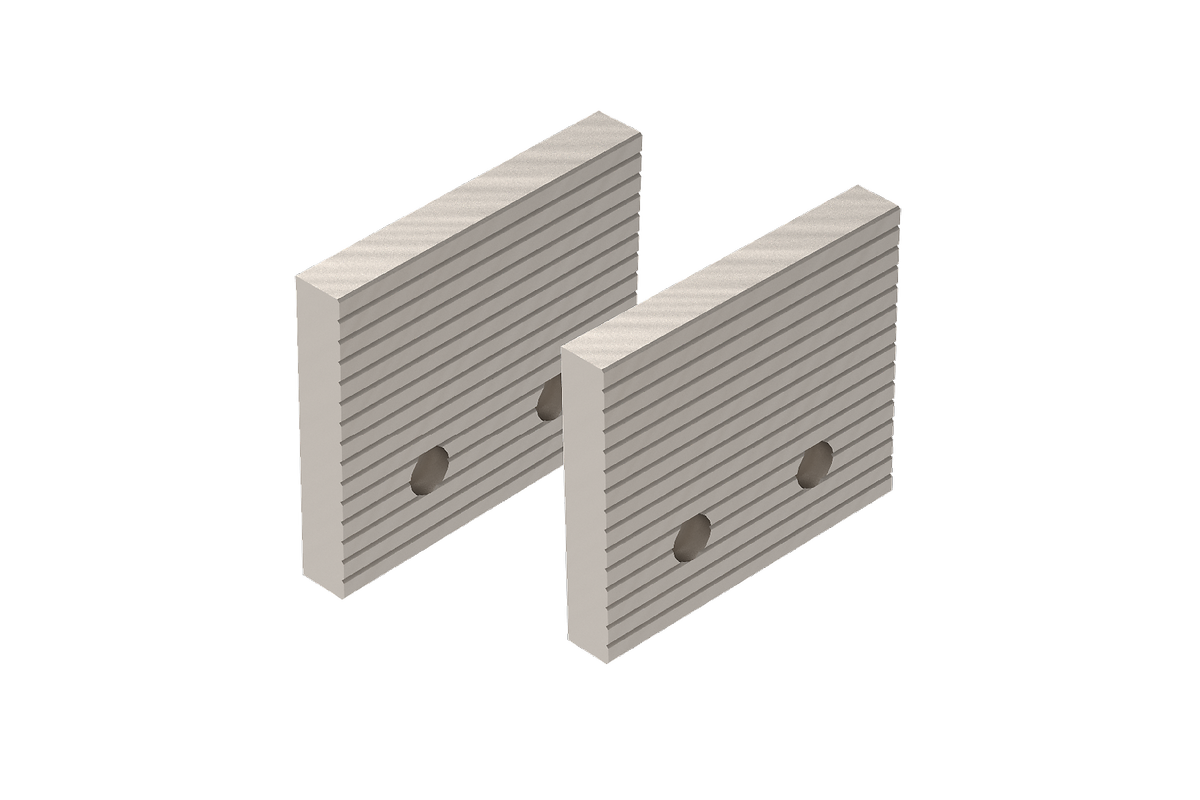

Ganascia di serraggio, alta

  • Altezza delle ganasce: 60 mm
  • Larghezza delle ganasce: 70 mm
  • Per i componenti di grandi dimensioni
  • Contenuto della fornitura: 2 ganasce

Ganascia di serraggio, a scanalatura alta

  • Altezza delle ganasce: 60 mm
  • Larghezza delle ganasce: 100 mm
  • Il campione rimane bloccato anche dopo il taglio
  • Contenuto della fornitura: 2 ganasce

Ganascia di serraggio, prisma trasversale

  • Altezza delle ganasce: 32 mm
  • Larghezza delle ganasce: 70 mm
  • Prisma orizzontale e verticale per il bloccaggio di componenti rotondi (supporto a 3 punti)
  • Prisma orizzontale max, Ø 18 mm
  • Prisma verticale max. Ø 32 mm
  • Contenuto della fornitura: 1 ganascia (come controganascia si consiglia la ganascia di serraggio standard (inclusa nella fornitura di Qtool)

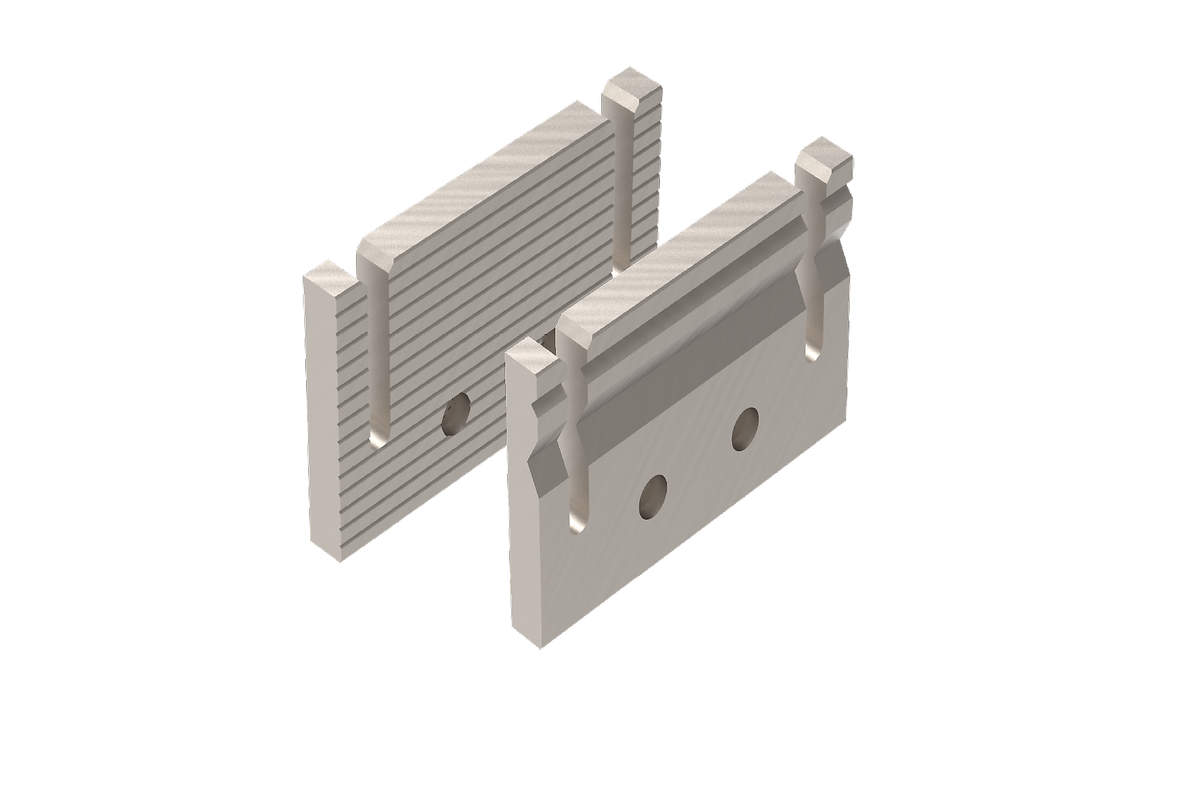

Ganascia di serraggio, alta, scanalata, con prisma

  • Altezza delle ganasce: 60 mm
  • Larghezza delle ganasce: 100 mm
  • Prisma orizzontale max. Ø 17 mm - per il fissaggio di componenti rotondi (supporto a 3 punti)
  • Il campione rimane bloccato anche dopo il taglio
  • Dotazione: 2 ganasce (1 ganascia liscia, 1 ganascia con prisma)

Arresto del pezzo

Per tagli ripetitivi di componenti con la stessa geometria, il componente può essere posizionato in modo riproducibile nello stesso modo utilizzando l'arresto del pezzo.

  • Ganascia montabile su Qtool 60, 80, 80 VARIO a sinistra o a destra
  • Intervallo di arresto fino a 120 mm

Dispositivi di serraggio di precisione Accessori

Piastra di serraggio Easy S

Piastra di serraggio Easy S con funzione di rotazione

Piastra di serraggio Easy S con funzione di rotazione

Adattamento Easy Qtool 40-60

Piastra di serraggio Easy M

Adattamento Easy Qtool 40-60

Adattamento Easy Qtool 40-60

Multi-torre

Multi-torre

Unità Girevole Qtool 40-60

Unità Girevole Qtool 40-60

Unità Girevole Qtool 40-60

Unità girevole Qtool 60-80

Taglio perfetto - Strumenti di QATM

Il taglio è più affidabile, sicuro ed efficiente quando viene eseguito con gli ingredienti giusti: conoscenza, cura e la giusta scelta di consumabili e strumenti.

Do you already know which clamping unit you need? Then request a quote here!

Knowledge base

Se desiderate saperne di più sulle diverse procedure, visitate la nostra ampia Knowledge Base.

Il nostro articolo della sezione Knowledge Base sul taglio include:

  • Metodi tipici per campionare i materiali
  • Le diverse tecniche di sezionamento materialografico
  • Come selezionare l'adatta mola da taglio

Preparazione del campione per l'analisi metallografica

Soggetto a modifiche tecniche ed errori
