Serie Qtool 80 / Qtool 80 VARIO Strumenti di serraggio rapido

ContattaciRichiedi Quotazione

Punti salienti

  • Per i componenti di grandi dimensioni Ø 80 mm | W=100 mm
  • Morsa eccentrica per un serraggio rapido e potente
  • Funzione Easy integrata per il fissaggio rapido al tavolo (sono possibili anche i dadi con scanalatura a T)
  • Blocco posteriore regolabile (50 / 100 mm per Qtool 80 - 150)
  • Diversi programmi di ganasce di serraggio
  • Espandibile in opzione con blocco trasversale

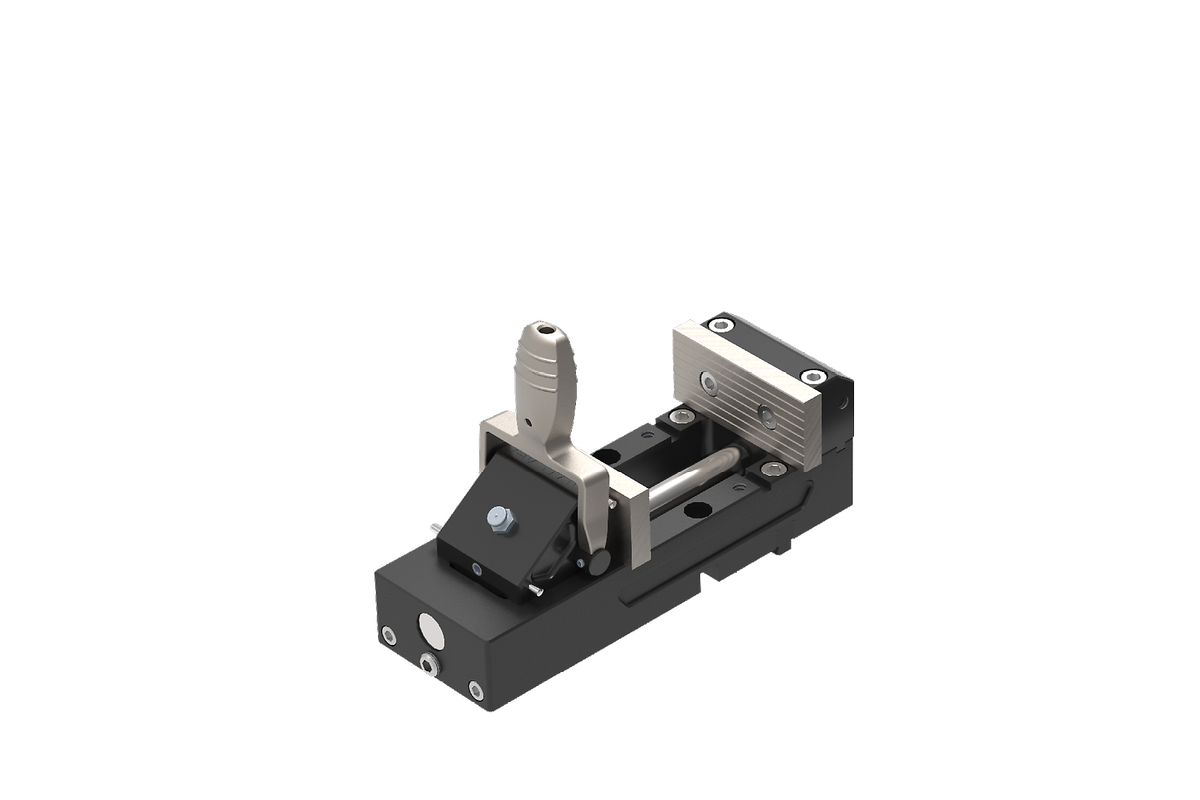

Qtool 80 - 100

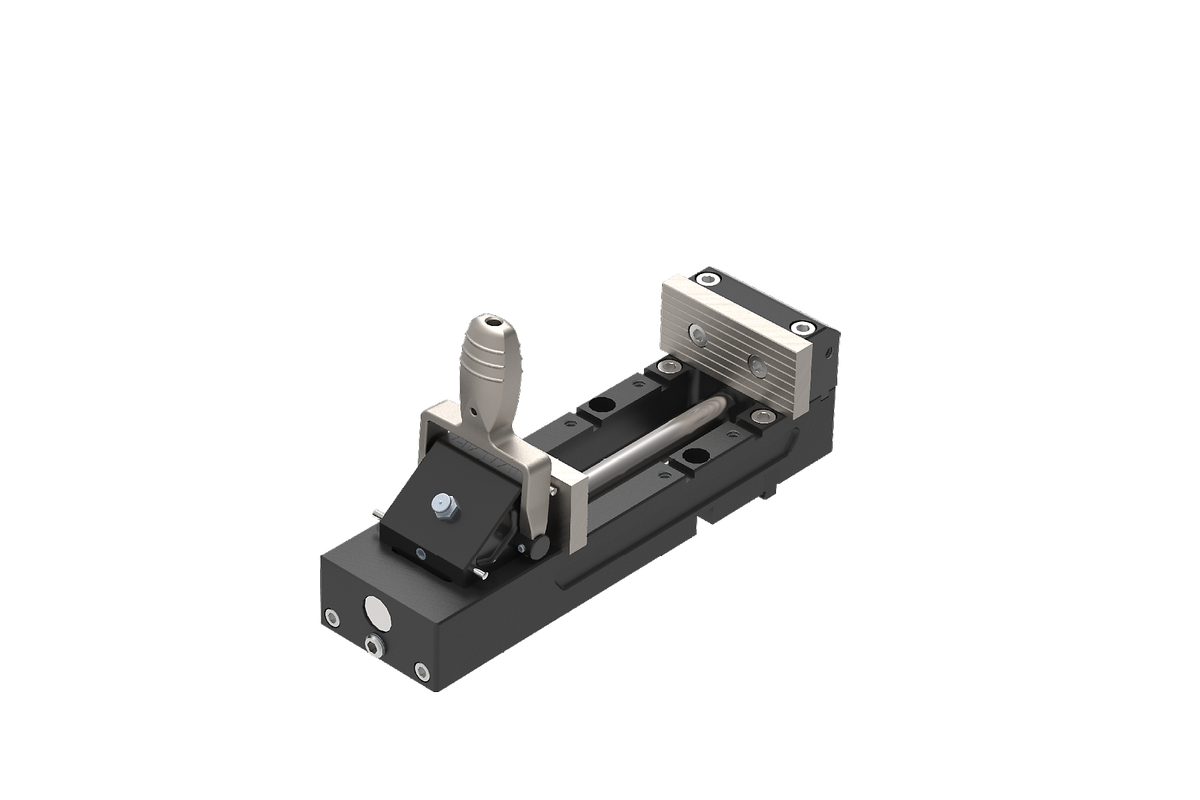

Qtool 80 - 150

Intervallo di serraggio Larghezza delle ganasce Altezza delle ganasce Forza di serraggio
Qtool 80 - 100 0 - 100 mm 100 mm 40 mm ca. 4000 N
Qtool 80 - 150 0 - 150mm 100 mm 40 mm ca. 4000 N

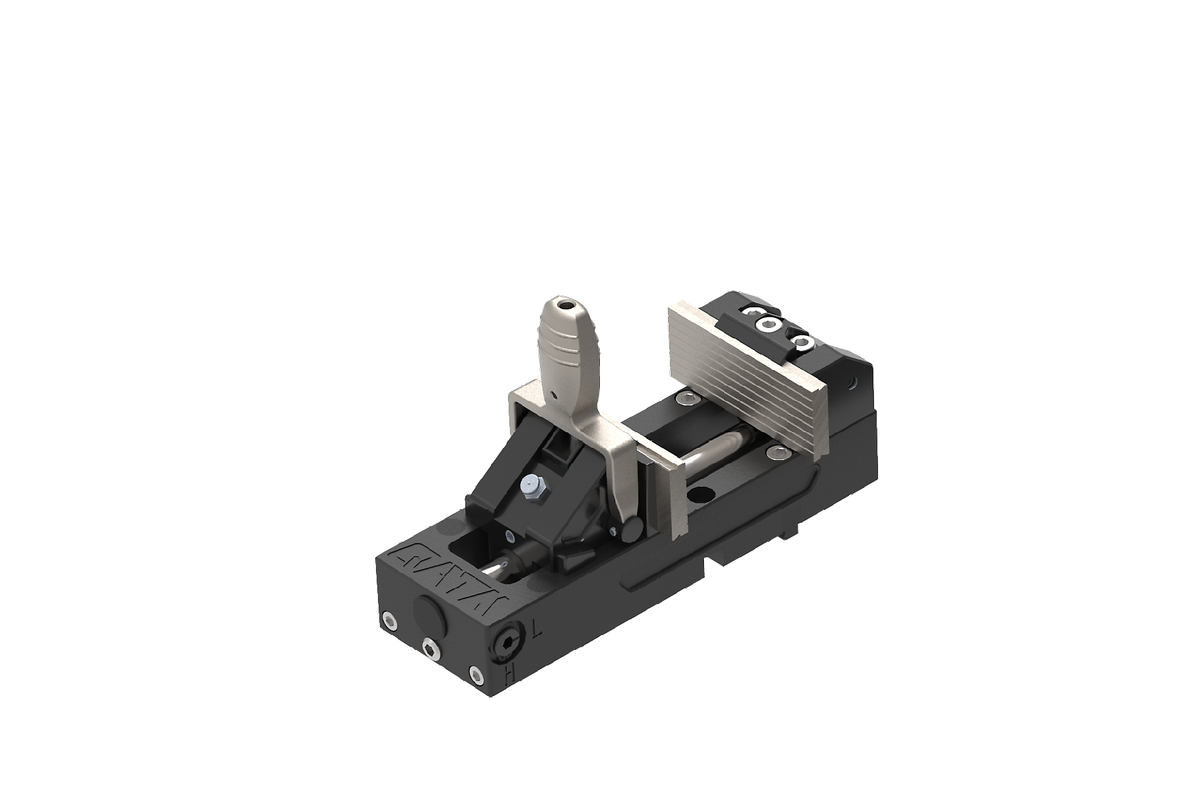

Qtool 80 VARIO - 100

Qtool 80 VARIO - 150

Qtool 80 VARIO - 250

Intervallo di serraggio Larghezza delle ganasce Altezza delle ganasce Forza di serraggio
Qtool 80 VARIO - 100 0 - 100 mm 100 mm 40 mm ca. 4000 N / 2500 N
Qtool 80 VARIO - 150 0 - 150mm 100 mm 40 mm ca. 4000 N / 2500 N
Qtool 80 VARIO - 250 0 - 250 mm 100 mm 40 mm ca. 4000 N / 2500 N

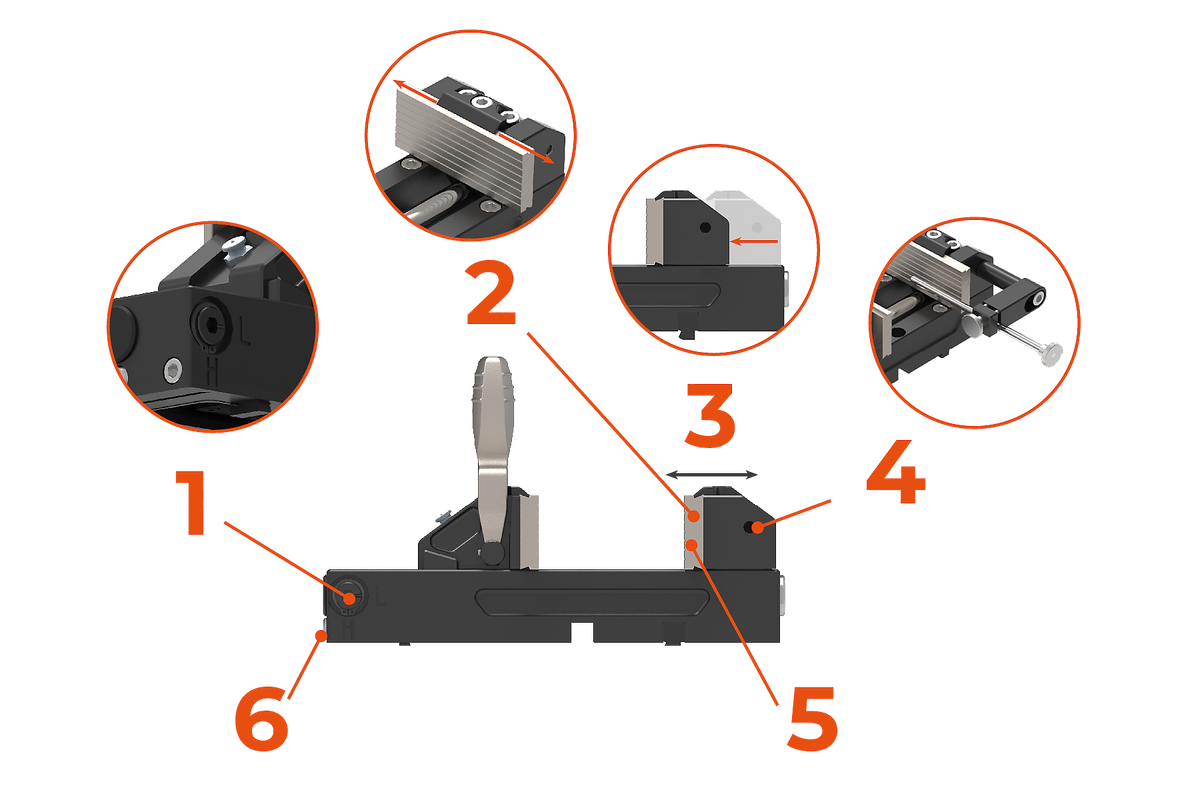

Caratteristiche

  1. Solo VARIO: Regolazione della forza di serraggio: Alta/bassa
  2. Solo VARIO: Maggiore variabilità - Le ganasce possono essere posizionate lateralmente
  3. Solo VARIO: Posizionabile liberamente per una posizione di taglio ottimale
  4. Option: Arresto del pezzo per un rapido posizionamento dei componenti
  5. Ganasce intercambiabili
  6. Funzione Easy integrata





Serie Qtool 80 / Qtool 80 VARIO compatibile

Compatibile con la troncatrice Qcut 250 A Qcut 250 M Qcut 350 A Brillant 230
tramite piastra Easy ✓
✓
✓
✓
Compatibile con la troncatrice Qcut 400 A Qcut 500 A Qcut 600 A/BOT Qcut 800 A
tramite piastra Easy ✓
✓
✓
✓

Grazie a test approfonditi, siamo in grado di fornire la giusta soluzione di serraggio per ogni applicazione.

Contattateci per la vostra soluzione ottimale!

Ganasce di serraggio per la Serie Qtool 80 / Qtool 80 VARIO

Grazie all'ampia gamma di ganasce, gli utensili Qtool possono essere personalizzati in base ai componenti da tagliare:

Componenti rotondi

  • Si può bloccare in modo preciso e sicuro utilizzando le ganasce a prisma o la ganascia smussata
  • La geometria delle ganasce crea un contatto definito a 3 punti tra il pezzo e il dispositivo di serraggio.
  • In questo modo si evita che i componenti scivolino
  • I componenti rotondi possono anche essere bloccati verticalmente con il prisma a croce e tagliati sopra il dispositivo di bloccaggio.

Componenti di grandi dimensioni

  • Le ganasce alte offrono una superficie di serraggio più ampia per componenti geometricamente grandi

Bloccaggio del lato tagliato del componente

  • Anche il lato tagliato del componente può essere bloccato con le ganasce scanalate.
  • In questo modo si riduce notevolmente la formazione di sbavature durante il taglio e si evita la successiva levigatura della sbavatura prima dell'inserimento in una pressa di inglobamento.

Sezioni longitudinali di componenti cilindrici

  • Le speciali ganasce per barre tonde sono progettate per tagliare con precisione i componenti cilindrici nel senso della lunghezza.

Ganascia di serraggio, standard (con Qtool incluso)

  • Ganasce standard
  • Altezza delle ganasce: 40 mm
  • Larghezza delle ganasce: 90 mm (Qtool  80) / 100 mm (Qtool 80 VARIO)
  • Ganascia universale
  • Contenuto della fornitura: 1 ganascia (ganascia di ricambio)
Articoli

Ganascia di serraggio, smussata

  • Altezza delle ganasce: 40 mm
  • Larghezza delle ganasce: 90 mm (Qtool 80) / 100 mm (Qtool 80 VARIO)
  • Superficie di serraggio smussata a 5°
  • Ganascia di serraggio per la pressatura di materiale rotondo
  • Per componenti rotondi fino a Ø 80 mm
  • Contenuto della fornitura: 1 ganascia (come controganascia si consiglia la ganascia di serraggio standard (inclusa nella fornitura di Qtool)
Articoli

Ganascia di serraggio, alta

  • Altezza delle ganasce: 70 mm
  • Larghezza delle ganasce: 90 mm (Qtool 80) / 100 mm (Qtool 80 VARIO)
  • Per i componenti di grandi dimensioni
  • Contenuto della fornitura: 2 ganasce
Articoli

Ganascia di serraggio, a scanalatura alta

  • Altezza delle ganasce: 70 mm
  • Larghezza delle ganasce: 150 mm
  • Il componente separato rimane bloccato anche dopo il taglio
  • Contenuto della fornitura: 2 ganasce
Articoli

Ganascia di serraggio, prisma trasversale

  • Altezza delle ganasce: 40 mm
  • Larghezza delle ganasce: 90 mm (Qtool 80) / 100 mm (Qtool 80 VARIO)
  • Prisma orizzontale e verticale per il bloccaggio di componenti rotondi (supporto a 3 punti)
  • Prisma orizzontale max, Ø 55 mm
  • Prisma verticale max. Ø 55 mm
  • Contenuto della fornitura: 1 ganascia (come controganascia si consiglia la ganascia di serraggio standard (inclusa nella fornitura di Qtool)
Articoli

Ganasce di serraggio prisma

  • Altezza delle ganasce: 40 mm
  • Larghezza delle ganasce: 100 mm
  • 2 prismi orizzontali per il bloccaggio di componenti rotondi (supporto a 3 punti)
  • Prismi orizzontali, Ø 5 - 28  mm
  • Contenuto della fornitura: 1 ganascia (come controganascia si consiglia la ganascia di serraggio standard (inclusa nella fornitura di Qtool)
Articoli

Ganascia di serraggio, alta, scanalata, con prisma

  • Altezza delle ganasce: 70 mm
  • Larghezza delle ganasce: 150
  • Prisma orizzontale max. Ø 70 mm - per il bloccaggio di componenti rotondi (supporto a 3 punti)
  • Il componente separato rimane bloccato anche dopo il taglio
  • Dotazione: 2 ganasce (1 ganascia standard alta, 1 ganascia con prisma)
Articoli

Ganascia di serraggio, scanalata per barra tonda

  • Altezza delle ganasce: 70 mm
  • Larghezza delle ganasce: 150
  • Per separare i componenti cilindrici lungo l'asse longitudinale
  • 2 prismi orizzontali per max. Ø 70 mm
  • Il componente separato rimane bloccato anche dopo il taglio
  • Contenuto della fornitura: 2 ganasce
Articoli

Arresto del pezzo

Per tagli ripetitivi di componenti con la stessa geometria, il componente può essere posizionato in modo riproducibile nello stesso modo utilizzando l'arresto del pezzo.

  • Ganascia montabile su Qtool 60, 80, 80 VARIO a sinistra o a destra
  • Intervallo di arresto fino a 120 mm
Articoli

Dispositivi di serraggio di precisione Accessori

Piastra Easy multifunzionale

Piastra Easy multifunzionale

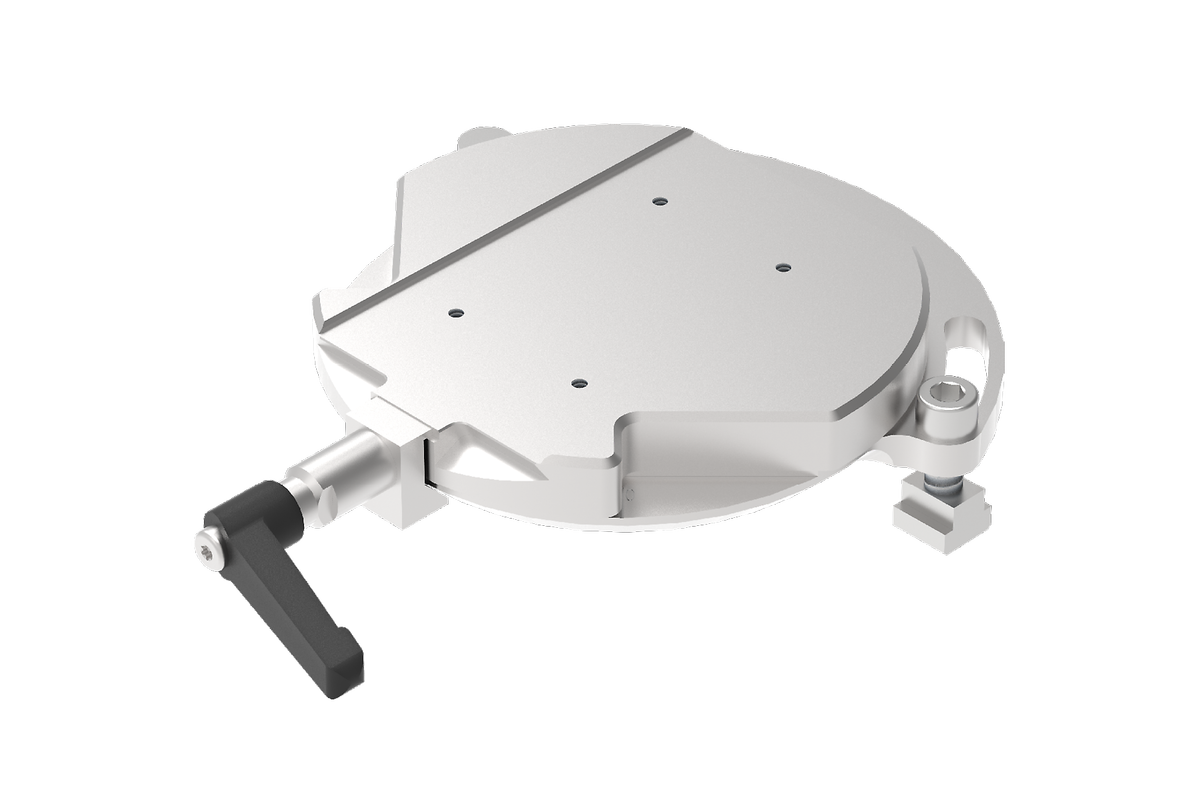

Unità girevole Qtool 60-80

Unità girevole Qtool 60-80

Taglio perfetto - Strumenti di QATM

Il taglio è più affidabile, sicuro ed efficiente quando viene eseguito con gli ingredienti giusti: conoscenza, cura e la giusta scelta di consumabili e strumenti.

Scopri i nostri dispositivi per il taglio

Do you already know which clamping unit you need? Then request a quote here!

Articoli

Knowledge base

Se desiderate saperne di più sulle diverse procedure, visitate la nostra ampia Knowledge Base.

Il nostro articolo della sezione Knowledge Base sul taglio include:

  • Metodi tipici per campionare i materiali
  • Le diverse tecniche di sezionamento materialografico
  • Come selezionare l'adatta mola da taglio

Knowledge base
Preparazione del campione per l'analisi metallografica

Soggetto a modifiche tecniche ed errori
