Sistemi di serraggio di potenza per troncatrici di grandi dimensioni

ContattaciRichiedi Quotazione

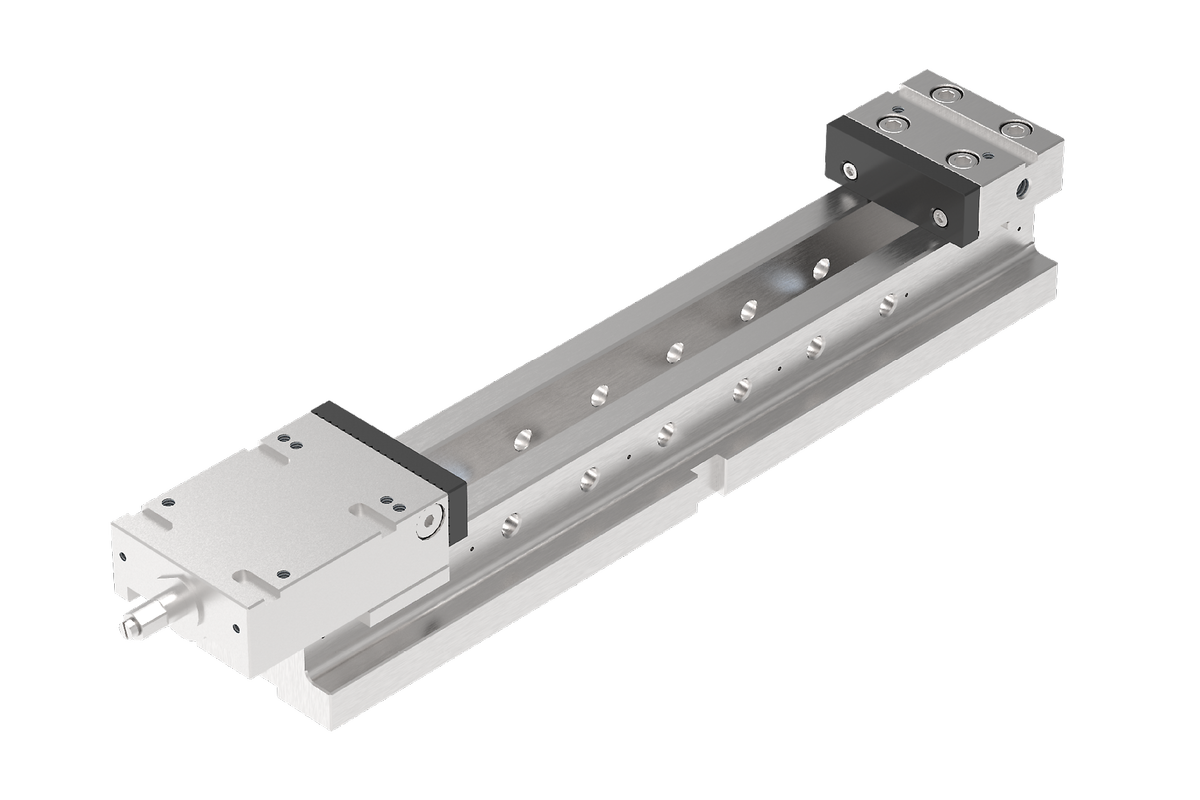

Sistema di serraggio universale 100/540

Punti salienti

  • Trasmissione di potenza integrata meccanico-idraulica
  • Incl. materiale di fissaggio per scanalature a T 12 mm
  • Forza di serraggio massima 25 kN
  • W x H x D: 100 x 104 x 625 mm
Intervallo di serraggio Larghezza delle ganasce Altezza delle ganasce Forza di serraggio
Sistema di serraggio universale 100/540 0 - 365 mm 100 mm 30 mm 28 kN

Sistema di serraggio universale compatibile

Compatibile con la troncatrice Qcut 400 A Qcut 500 A Qcut 600 A/BOT Qcut 800 A
Montaggio diretto tramite dado per scanalatura a T ✓ ✓ ✓ ✓

Grazie a test approfonditi, siamo in grado di fornire la giusta soluzione di serraggio per ogni applicazione.

Contattateci per la vostra soluzione ottimale!

Accessori per il sistema di serraggio 100/540

Con gli accessori, la morsa elettrica può essere modificata individualmente per adattarsi ai componenti da tagliare e alla situazione di serraggio.

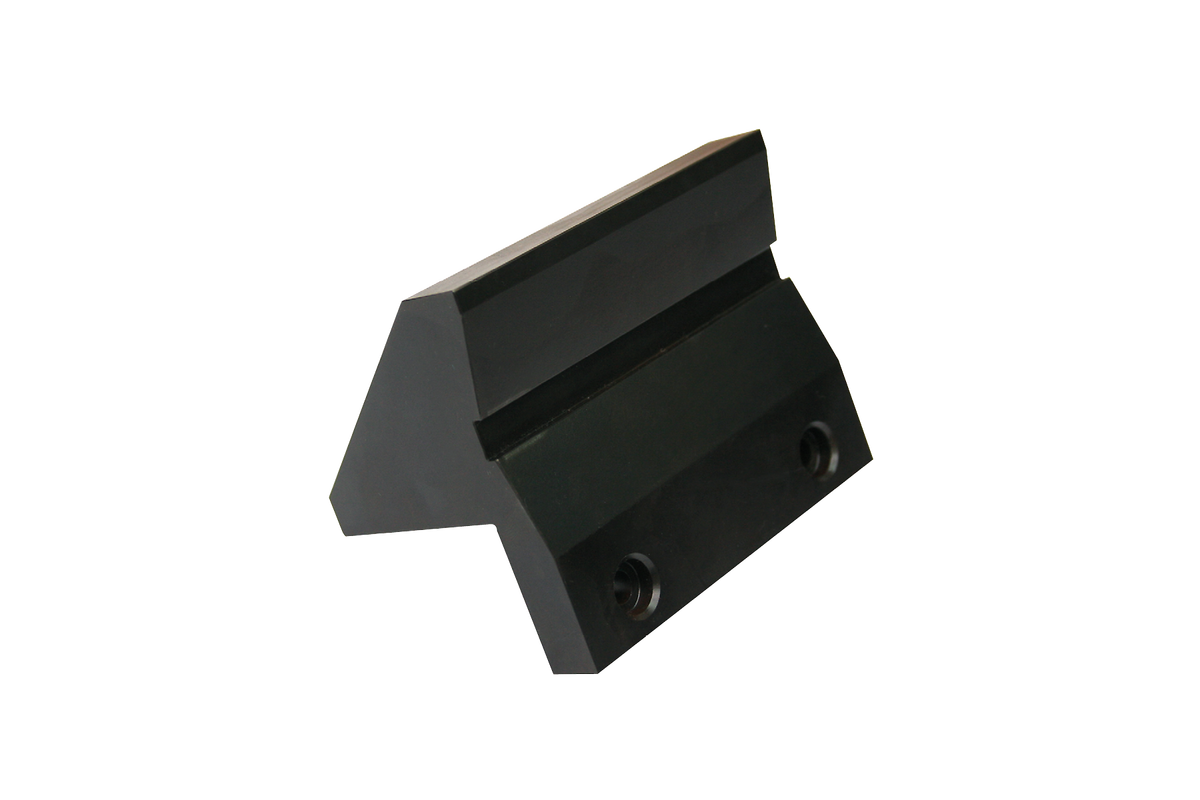

Ganascia di serraggio del prisma

  • Prisma orizzontale
  • Combinabile con la ganascia piatta
  • Larghezza delle ganasce: 100 mm
  • Prisma per Ø 10 - 100 mm
Articoli

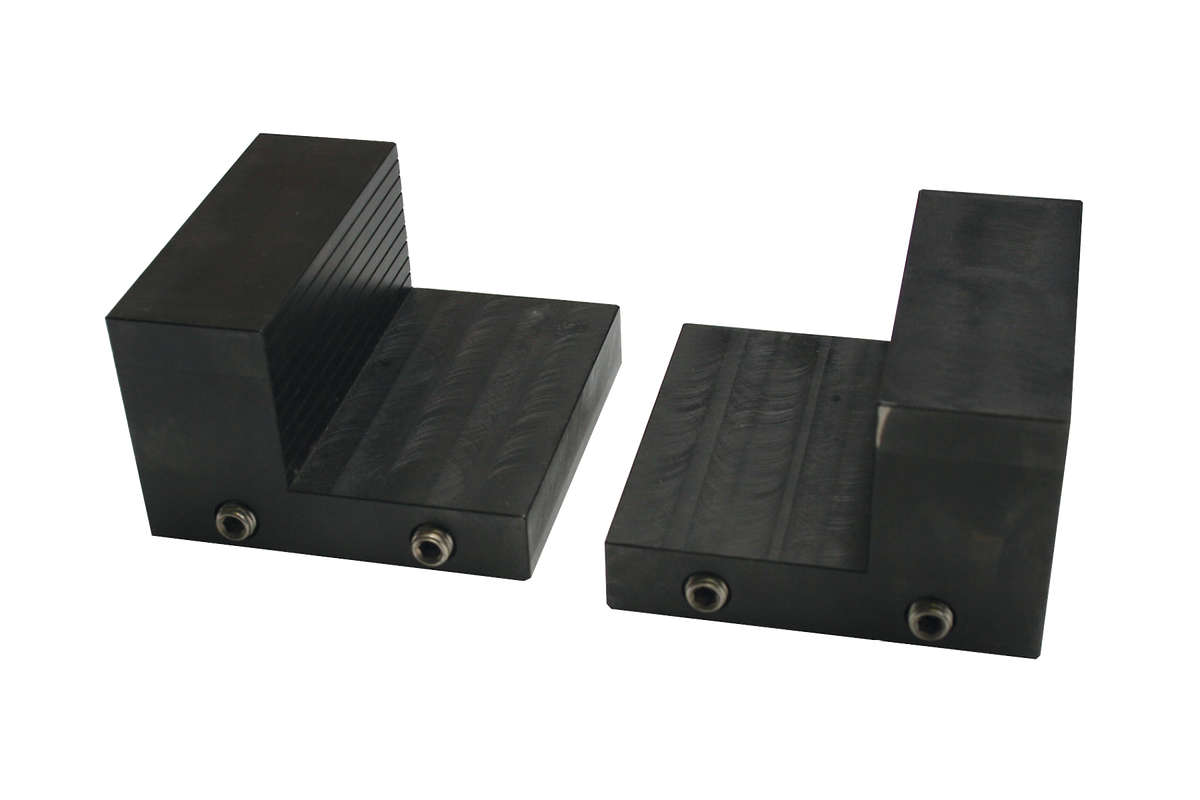

Ganascia di serraggio piatta

  • Altezza delle ganasce: 80 mm
  • Larghezza delle ganasce: 100 mm
  • Superficie di serraggio nervata
  • Per il bloccaggio di corpi paralleli
  • Può essere combinato con la ganascia di bloccaggio del prisma
Articoli

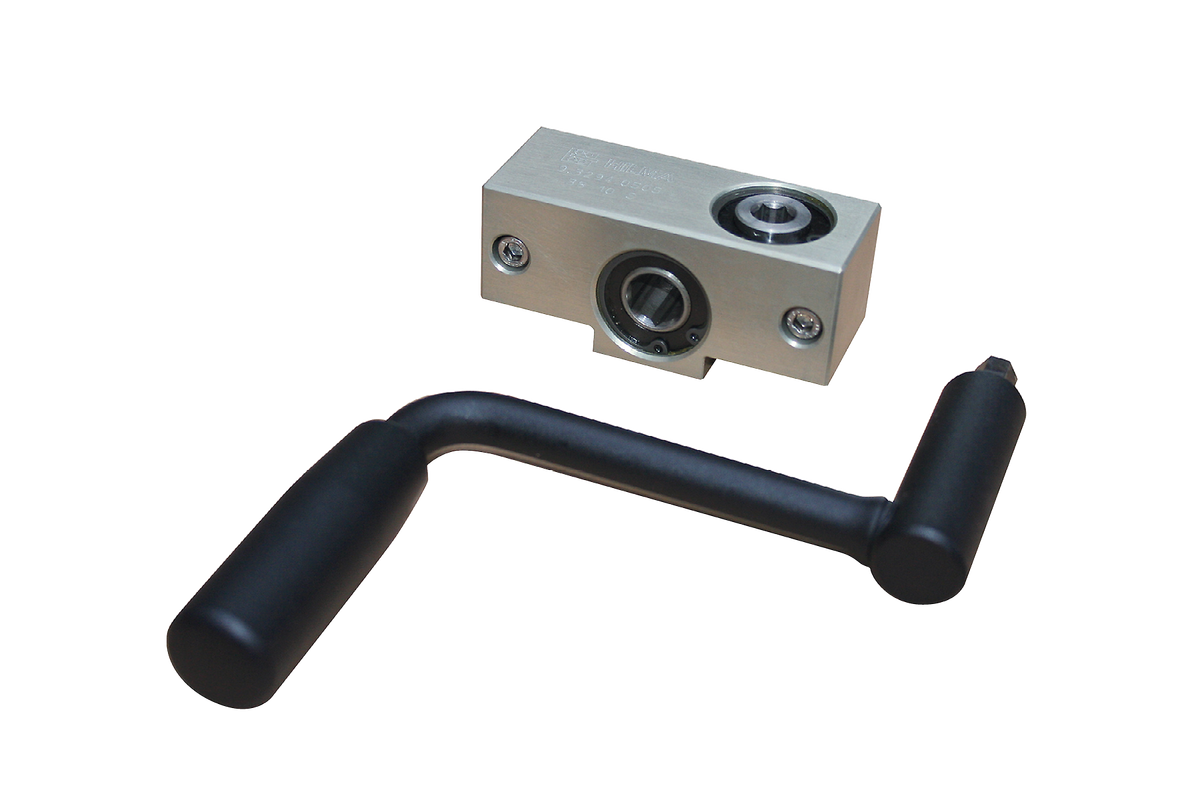

Azionamento angolare

  • Possibilità di bloccare il componente comodamente dall'alto
Articoli

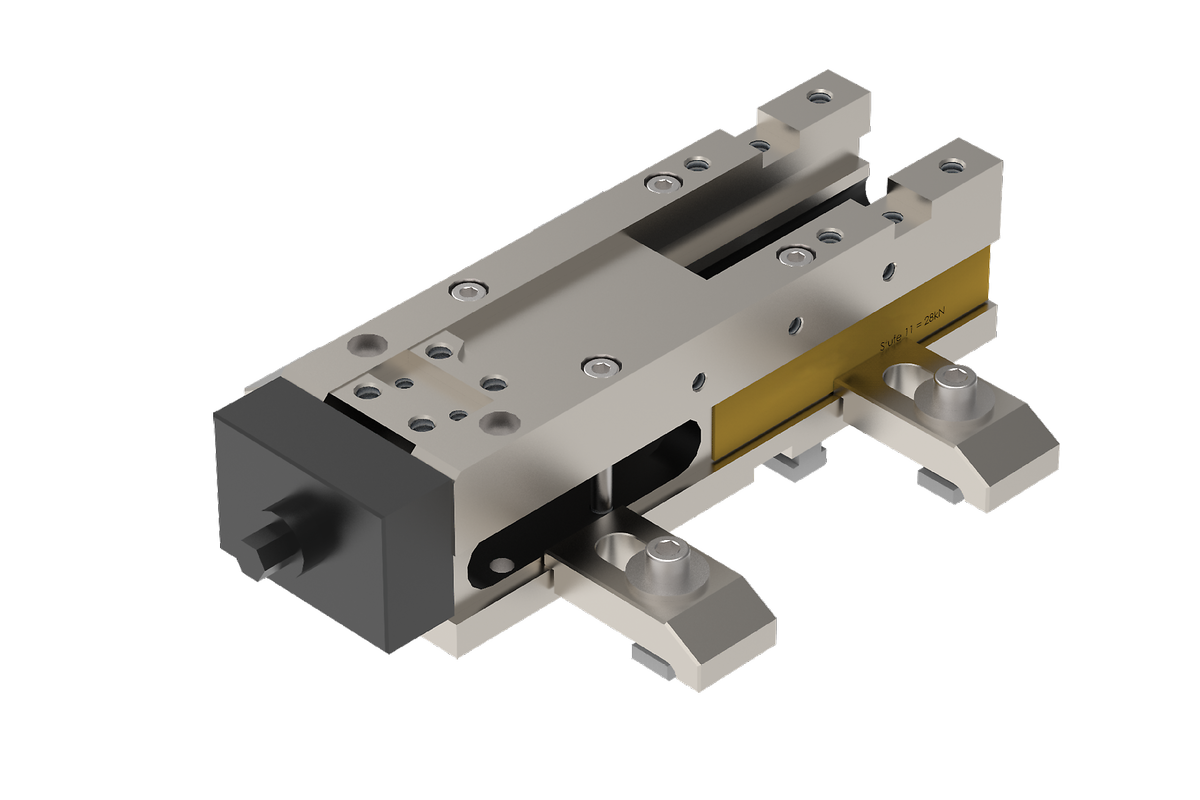

Sistema di serraggio universale LC 90

Punti salienti

  • Serraggio semplice e sicuro di un'ampia varietà di pezzi
  • Un'ampia gamma di ganasce di serraggio facilmente intercambiabili
  • Sforzo ridotto grazie alla trasmissione meccanica della forza
  • Forza di serraggio pre-regolabile in 11 steps (fino a 28 kN)
  • incl. materiale di fissaggio per scanalature a T da 12 mm e manovella
Intervallo di serraggio Larghezza delle ganasce Altezza delle ganasce Forza di serraggio
Sistema di serraggio universale LC 90 0 - 217 mm 100 mm 70 mm 25 kN

Sistema di serraggio universale compatibile LC 90

Compatibile con la troncatrice Qcut 400 A Qcut 500 A Qcut 600 A/BOT Qcut 800 A
Montaggio diretto tramite dado per scanalatura a T ✓ ✓ ✓ ✓

Accessori per il sistema di serraggio LC 90

La morsa di potenza LC 90 costituisce la base del sistema di bloccaggio. A seconda dell'applicazione, viene integrata con uno dei seguenti moduli. Può essere utilizzata per bloccare in modo potente e sicuro un'ampia gamma di componenti di forma irregolare.

Arco artiglio LC 90

  • Modulo portante per ganasce di serraggio
  • Base per ganascia a prisma e ganascia a V 100
  • In alluminio ad alta resistenza con rivestimento in ceramica
  • Larghezza delle ganasce: 100 mm
Articoli

Ganascia con scanalatura a V 100

  • Altezza delle ganasce: 70 mm
  • Larghezza delle ganasce: 100 mm
  • 1 pz. combinabile con ganascia di serraggio piatta
  • Ganascia ruotabile in acciaio temprato
  • Superficie con due prismi orizzontali per il bloccaggio di materiale rotondo da Ø 10 a 100 mm
Articoli

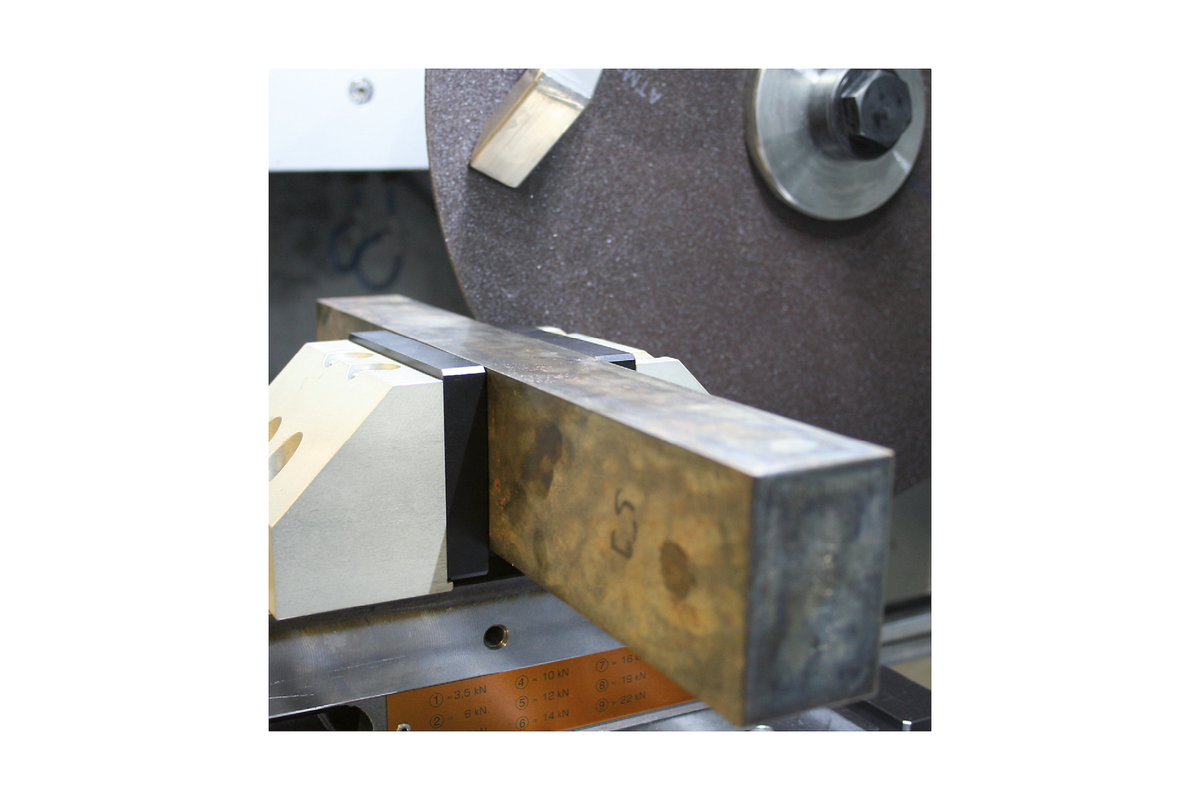

Ganascia di serraggio piatta

  • Superficie di serraggio liscia
  • Per il bloccaggio di corpi paralleli
  • 1 pz., combinabile con ganascia a V 100
Articoli

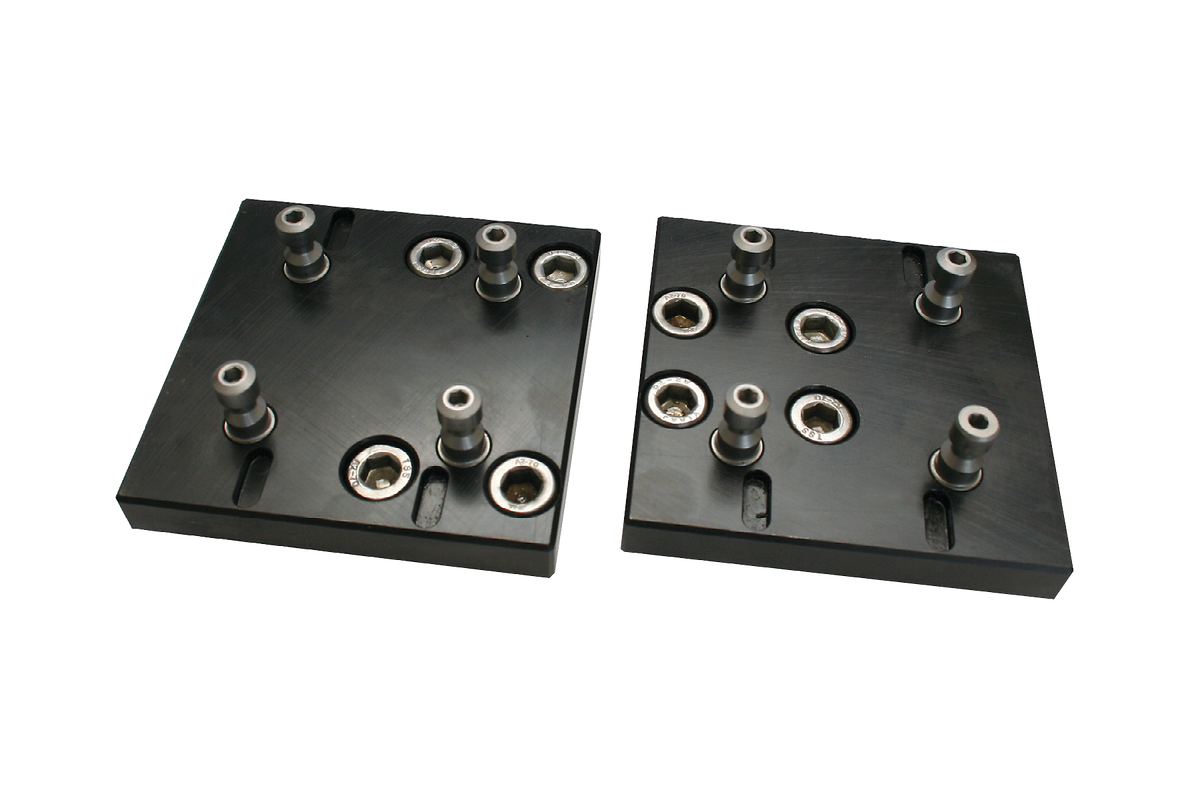

Adattatore a cambio rapido

  • Collegamento rapido e sicuro dei singoli moduli mediante pin di pull-down
  • Per il fissaggio
    • Mandrino 100
    • Sistema di fissaggio X-Clamp 100
    • Soluzioni specifiche per il cliente
Articoli

Mandrino 100

  • Altezza ganascia: 65 mm
  • Larghezza delle ganasce: 100 mm
  • Serraggio di superfici parallele del pezzo
  • Generazione della forza di serraggio tramite il modulo base LC 90
  • La ganascia può essere ruotata di 180°
  • Utilizzare solo con l'adattatore a cambio rapido
Articoli

Sistema di serraggio X-Clamp 100

  • Individual and safe clamping of a wide variety of specimens and free-form parts by means of individually spring-loaded rams made of stainless steel
  • Perfetta aderenza con una forza di serraggio minima
  • Minimo dispendio di tempo
  • Utilizzare solo con l'adattatore a cambio rapido
  • incl. chiave dinamometrica e viti di fissaggio
Articoli

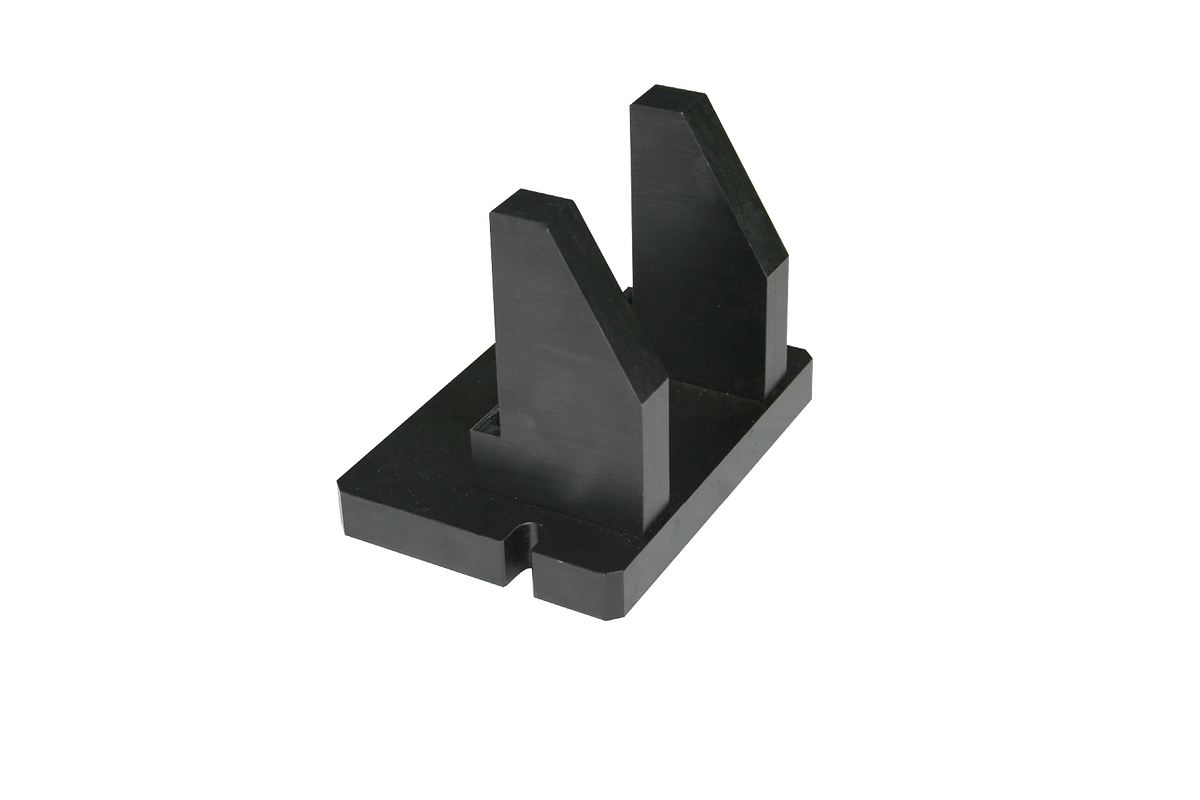

Presa 90°

  • Per il montaggio del modulo di base LC 90 in posizione laterale a 90°
  • Per le scanalature a T DIN 650 12 mm
Articoli

Elemento di supporto

  • Altezza delle ganasce: 70 mm
  • Larghezza delle ganasce: 100 mm
  • 1 pezzo per il supporto di componenti lunghi
  • Riduzione delle vibrazioni
  • Pin precaricati a molla che garantiscono un ottimo contatto con il campione
  • Possibilità di fissare ulteriormente il componente dall'alto con una morsa universale
  • Connessione rapida e sicura dei singoli moduli grazie ai pin di pull-down
Articoli

Ganasce di serraggio speciali

  • Servizio QATM: Inviateci il disegno del vostro componente come file DXF o DWG o le foto del vostro componente. Progettiamo il vostro dispositivo di serraggio ottimale
Articoli
