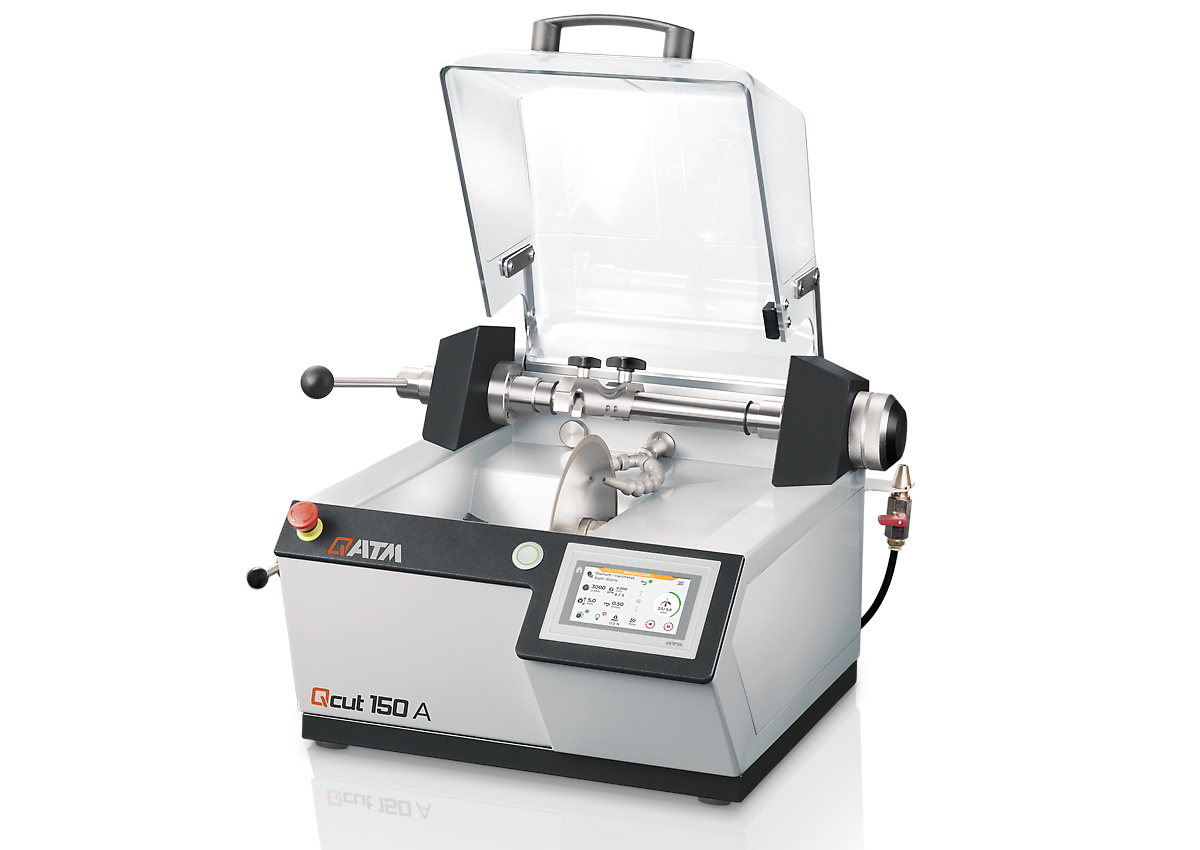

La Qcut 150 A è una troncatrice di precisione flessibile che viene utilizzata con dischi da taglio fino a un diametro di 203 mm/8”.
Il modello compatto da banco esegue tagli automatici e manuali con la leva ergonomica. Il braccio di bloccaggio opzionale con sensore di forza integrato garantisce tagli a bassa deformazione grazie a una velocità di avanzamento precisa e controllata dalla forza.
La forza di taglio viene controllata con precisione da un sensore di forza integrato. Mantiene costante la forza di taglio regolando automaticamente la velocità di avanzamento durante l'intero processo di taglio.

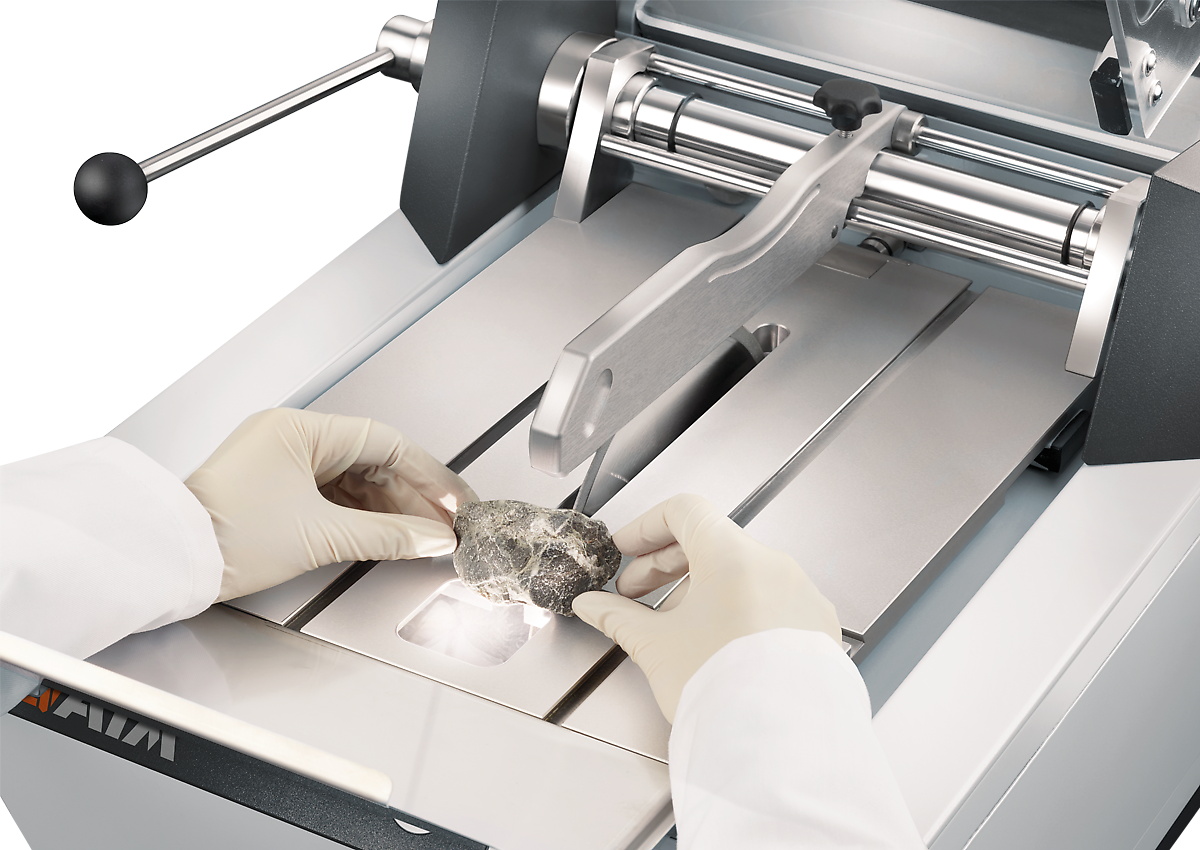

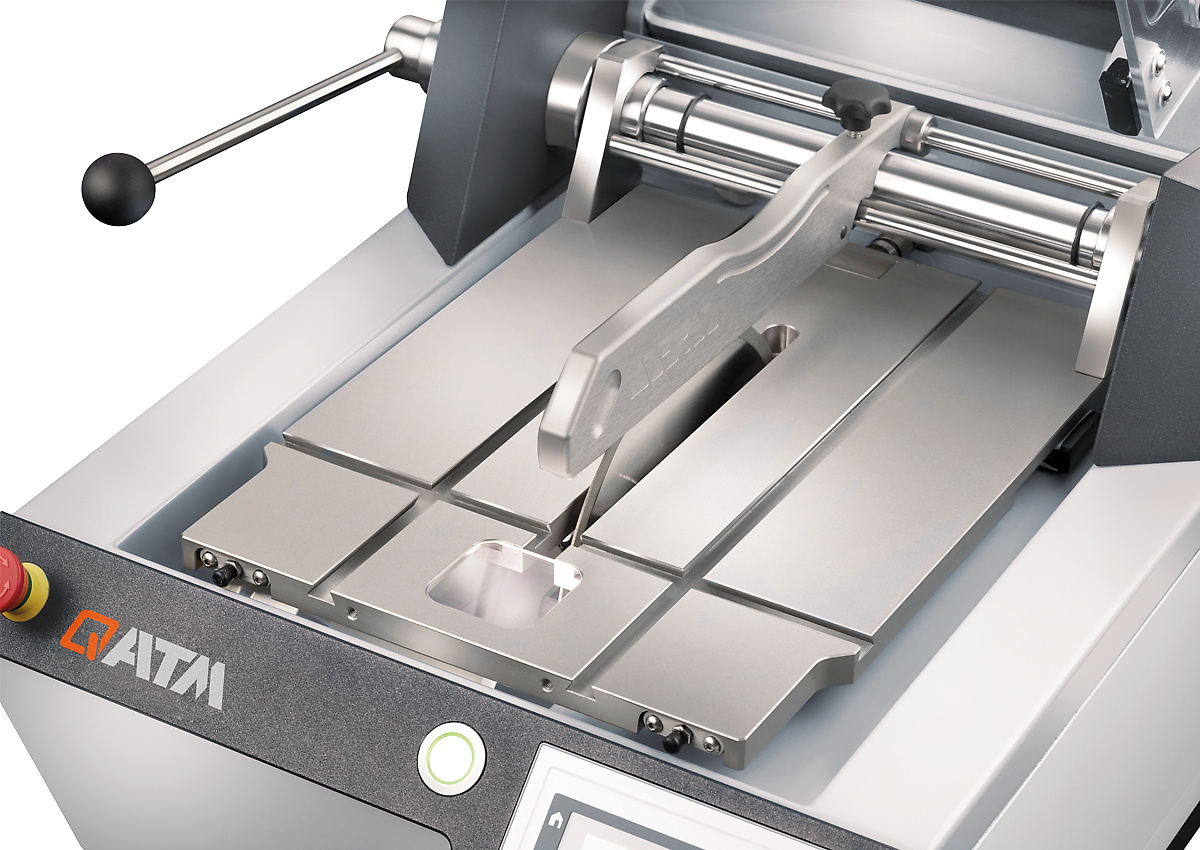

Con la tavola da taglio manuale montabile senza attrezzi, i PCB, il materiale della piastra o i campioni di grandi dimensioni possono essere rapidamente sezionati manualmente.
La nuova funzionalità "taglio a zone" consente di impostare la velocità di avanzamento o la forza di taglio individualmente per singole sezioni del provino. La deformazione e il riscaldamento del materiale vengono così ridotti, rendendo il processo di taglio più efficace.
L'uso dell'asse di rotazione adattativo porta a un modello di taglio ancora più uniforme e riduce il rischio di scorrimento della mola di taglio. Ciò riduce lo sforzo necessario per la successiva levigatura piano-parallela del campione.

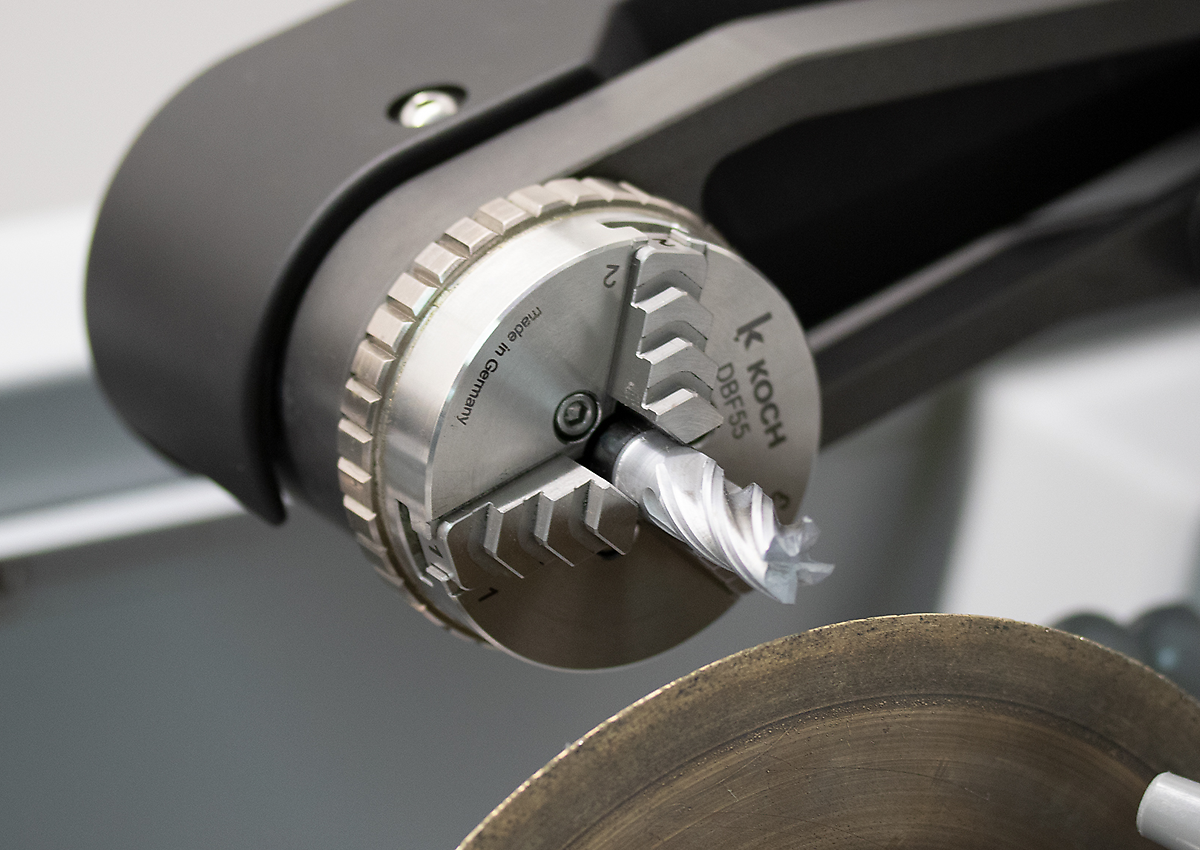

In modalità spianatura con mola a tazza diamantata, i campioni possono essere spianati manualmente o semi-automaticamente con una mola a tazza (Preparazione del target).
Con l'aiuto di un accessorio di bloccaggio, i campioni incorporati o non incorporati fino a una dimensione di Ø 40 mm possono essere bloccati comodamente nella troncatrice.

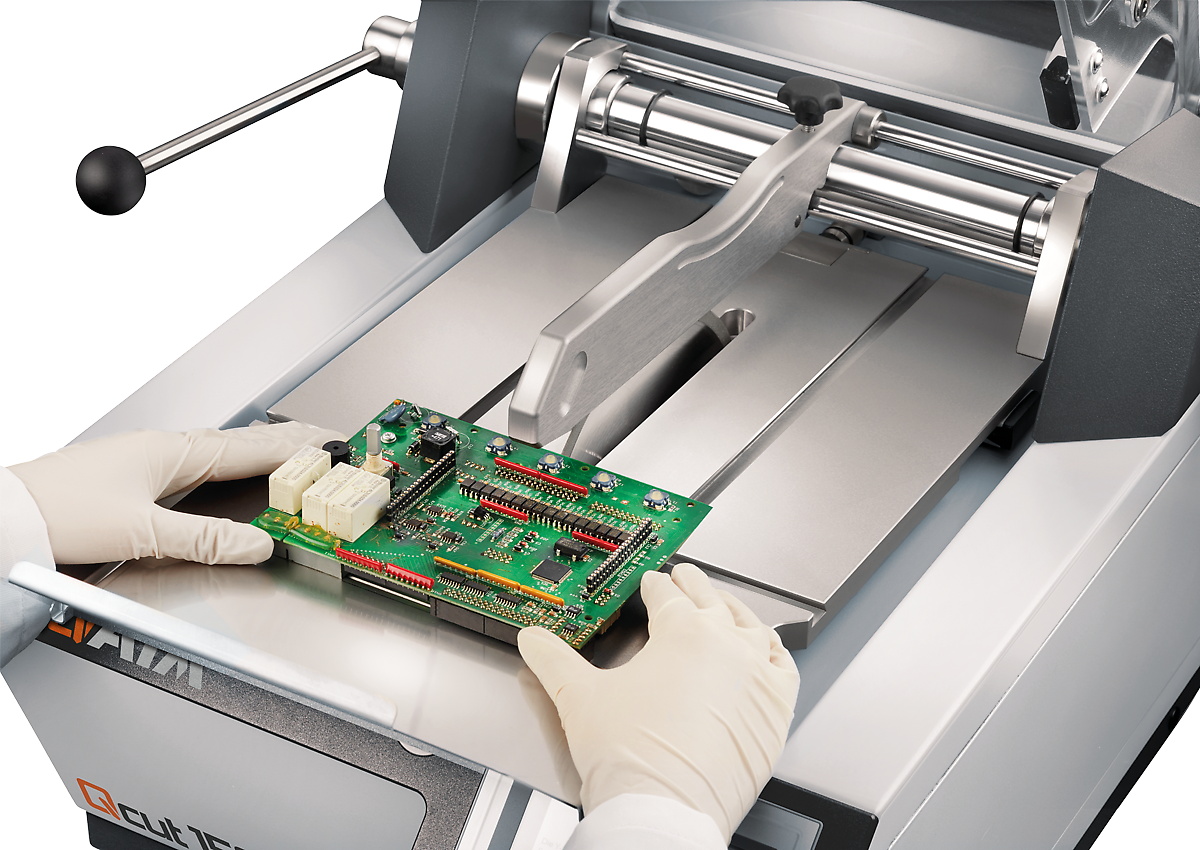

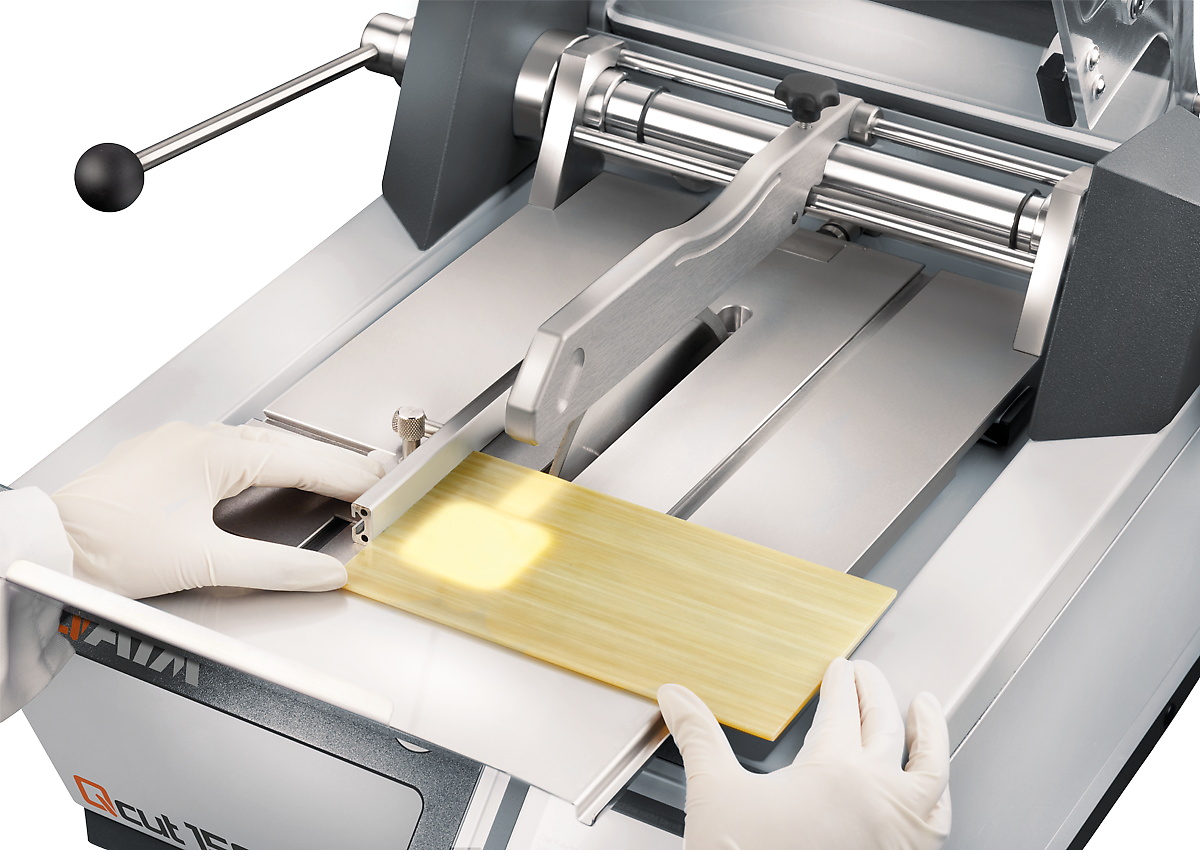

I campioni più voluminosi come PCB e i materiali in lastre possono essere tagliati rapidamente e manualmente con il piano di lavoro che può essere montato senza strumenti aggiuntivi.
Il taglio è più affidabile, sicuro ed efficiente quando viene eseguito con gli ingredienti giusti: conoscenza, cura e la giusta scelta di consumabili e strumenti.
I nostri innovativi dispositivi di serraggio servono a bloccare i pezzi in modo sicuro e preciso per garantire processi di taglio e sezionamento precisi. Esiste un'ampia gamma di dispositivi di serraggio sviluppati per specifiche applicazioni e dimensioni.
| Disco di taglio | ø 75 - 203 mm/8" |
| Velocità regolabile | 150 - 3000 rpm |
| Capacità di taglio massima | ø 40 mm |
| Dimensioni mandrino | ø 12.7 mm |
| Forza di taglio regolabile e variabile | 0 - 10 N |
| Azionamento | 0,01 - 20 mm/s (automatico) |
| Asse-Y (movimento verticale) | 120 mm (manuale /automatico) |
| Asse Z manuale (taglio parallelo) | 25 mm (manuale) |
| Precisione del posizionamento dell'Asse Z | 0.005 mm |
| Potenza del motore | 0.37 kW (S1) |
| Alimentazione | 0.75 KVA |
| W x H x D | 545 x 391 x 566 mm |
| Peso | ~ 45 kg (a seconda dello strumento) |
Soggetto a modifiche tecniche ed errori
