La qualità nella metallografia inizia con un taglio eccellente.
Vantaggi prodotto
La Qcut 200 A è una troncatrice di precisione con un massimo di 3 assi automatici da utilizzare con dischi da taglio di dimensioni fino a 203 mm / 8''.
La Qcut 200 A è una troncatrice compatta e di precisione che offre la massima flessibilità e utilizzo dello spazio, con fino a tre assi automatici (X, Y, Z) e numerose funzioni di taglio. Grazie alla sua struttura modulare, la Qcut 200 A può essere equipaggiata in modo ottimale con numerose opzioni e utensili di fissaggio adatti.

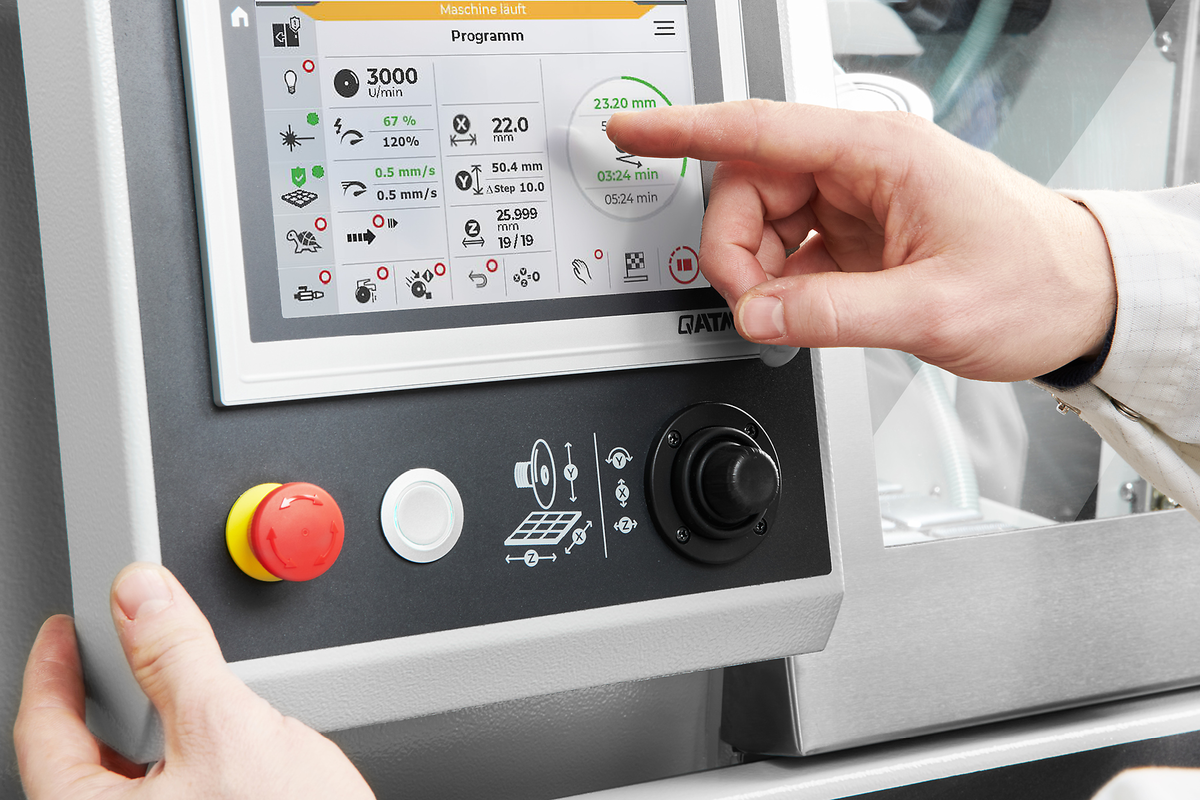

L'ampio display touch da 7" è disposto in modo ergonomico e facile da usare tramite il software di facile utilizzo. Il joystick assicura un movimento confortevole degli assi automatici.
Grazie al monitoraggio opzionale del flusso, è possibile garantire un raffreddamento costante durante il taglio di campioni sensibili con processi di taglio lunghi. Il processo di taglio viene interrotto automaticamente quando viene raggiunto un valore di soglia critico.
Grazie all'interruttore di abilitazione, la macchina può essere posizionata tramite il comando a due mani solo quando la porta è aperta. In questo modo si elimina il rischio di schiacciamento per l'operatore della macchina.

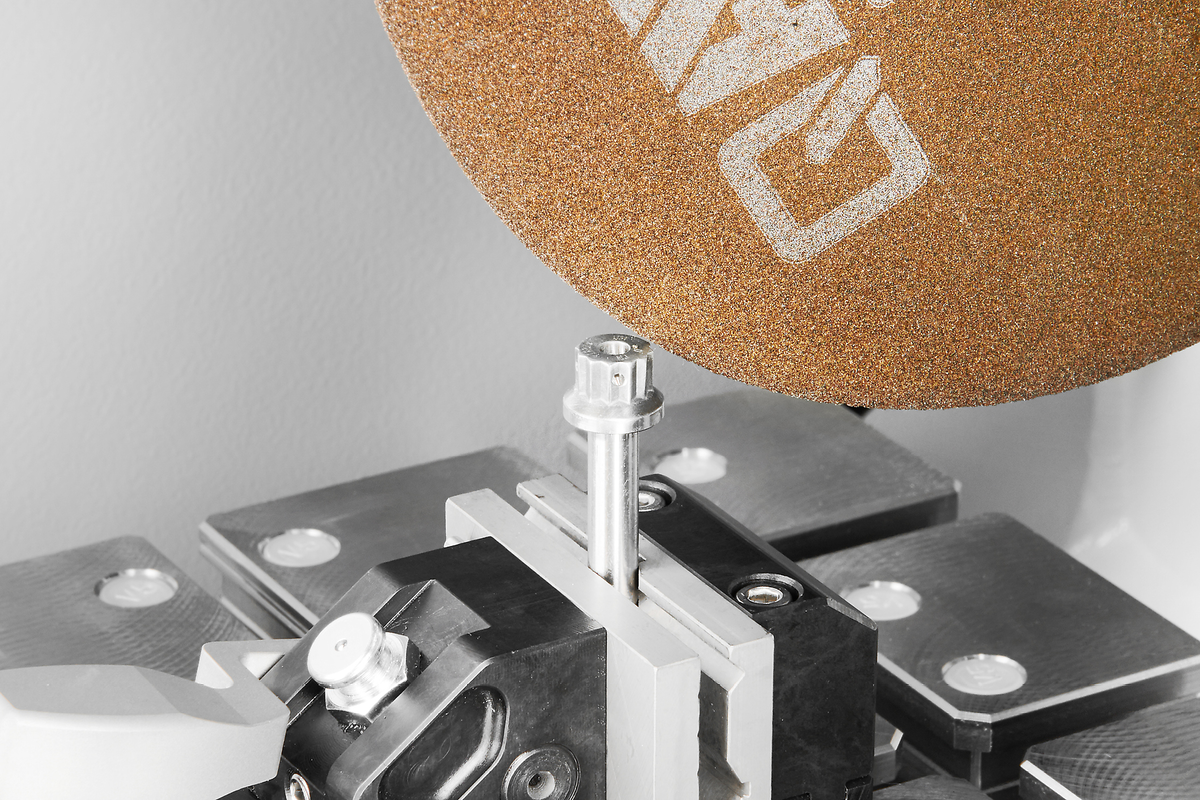

Oltre al collaudato rilevamento automatico dei componenti, la macchina dispone anche di un nuovo tipo di rilevamento dell'uscita (funzione auto-stop). In questo modo, i punti di inizio e fine del processo di taglio vengono rilevati automaticamente e i tempi di lavorazione si riducono.
La macchina viene pulita in modo completamente automatico tramite gli ugelli a spirale nella camera di taglio. La pulizia può essere attivata individualmente e, se necessario, si avvia automaticamente dopo ogni taglio. Per una visione chiara, può essere attivata anche durante l'operazione di taglio.

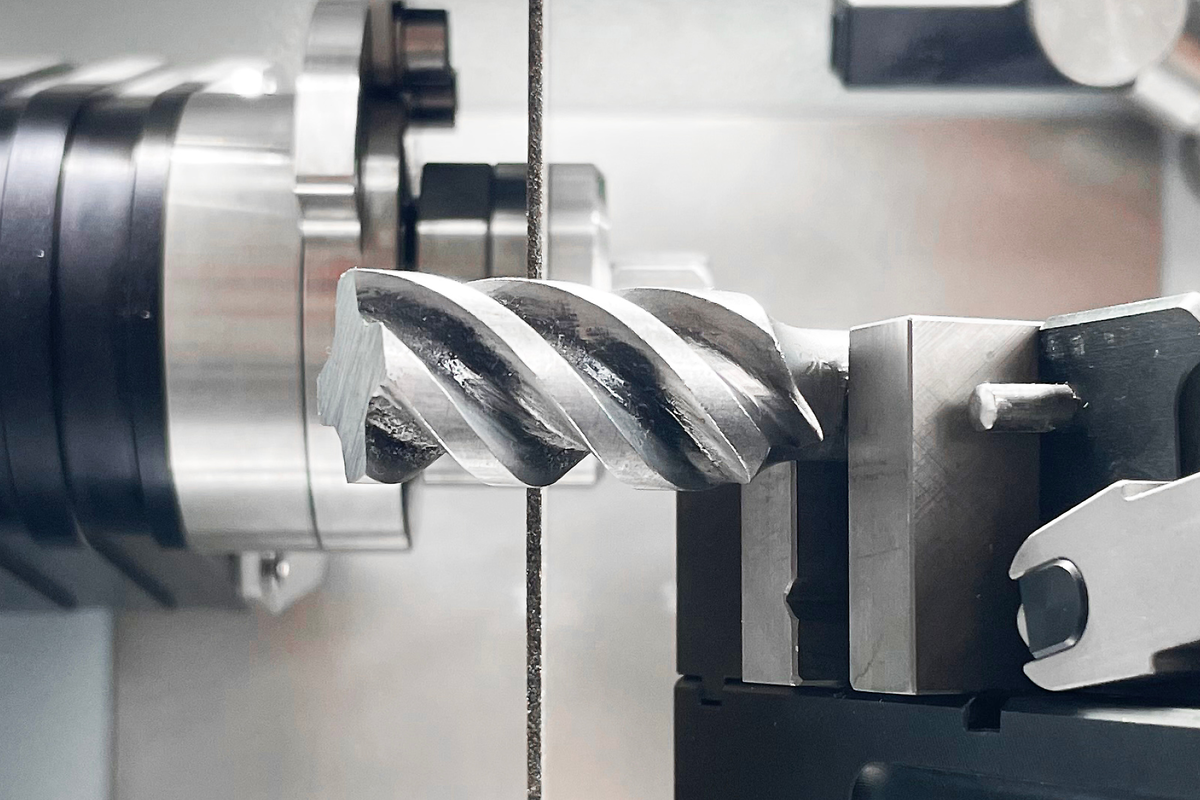

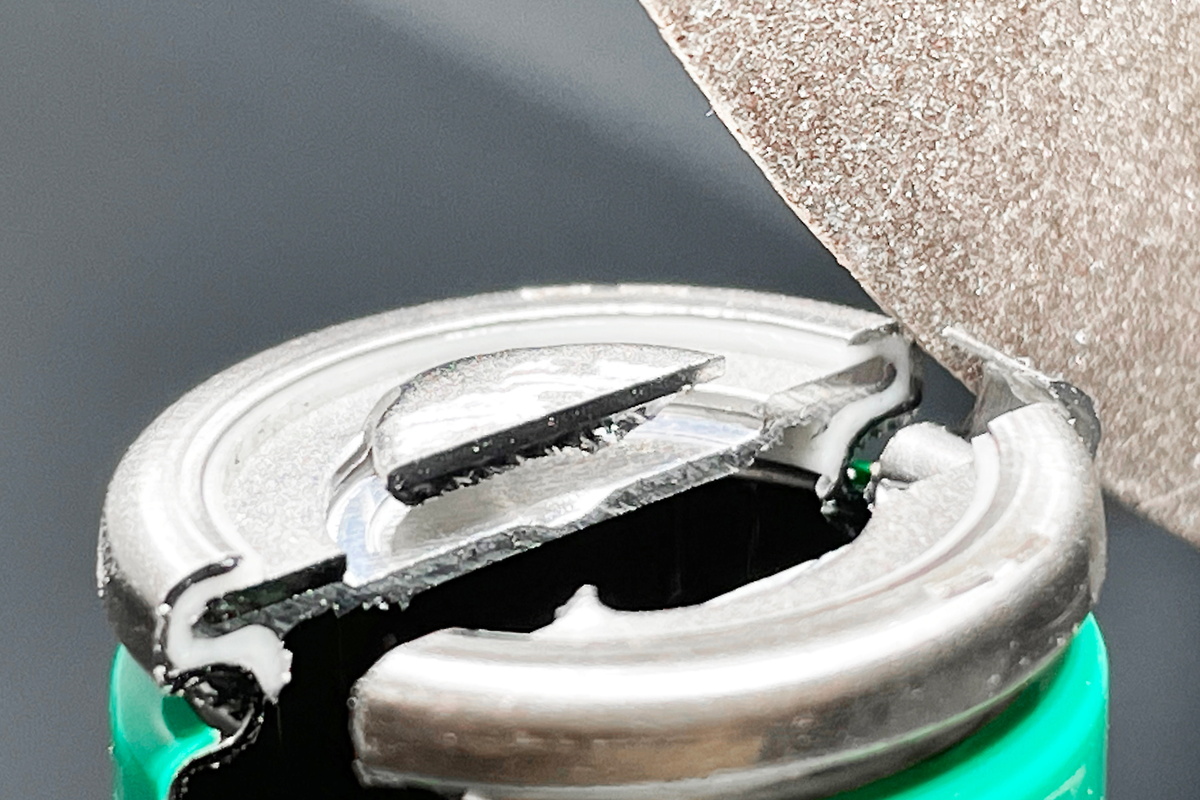

A seconda della geometria del componente, il taglio di traslazione o il taglio di testa vengono utilizzati per ridurre al minimo l'area di contatto tra il componente e la ruota di taglio. Le funzioni di taglio a gradini separano il pezzo in lavorazione strato per strato e ottimizzano l'angolo di azione per un taglio delicato del materiale. Sono quindi particolarmente indicate per i materiali solidi.

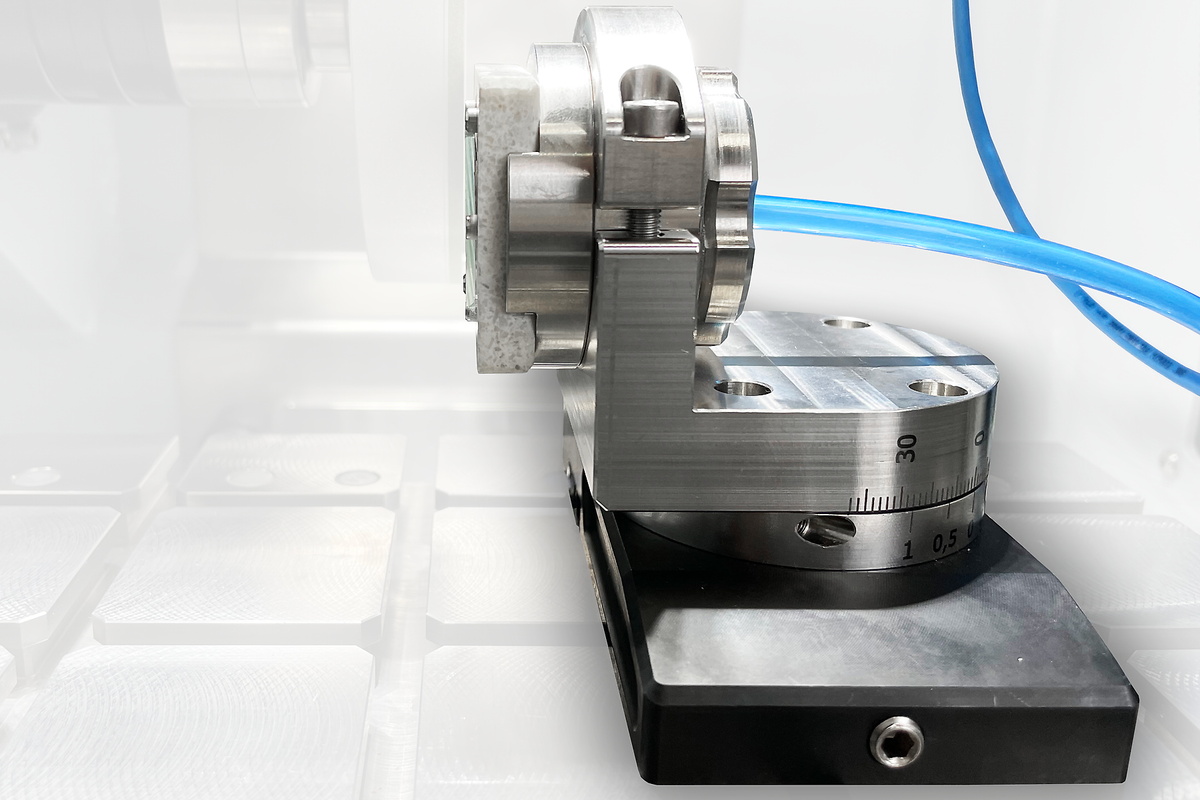

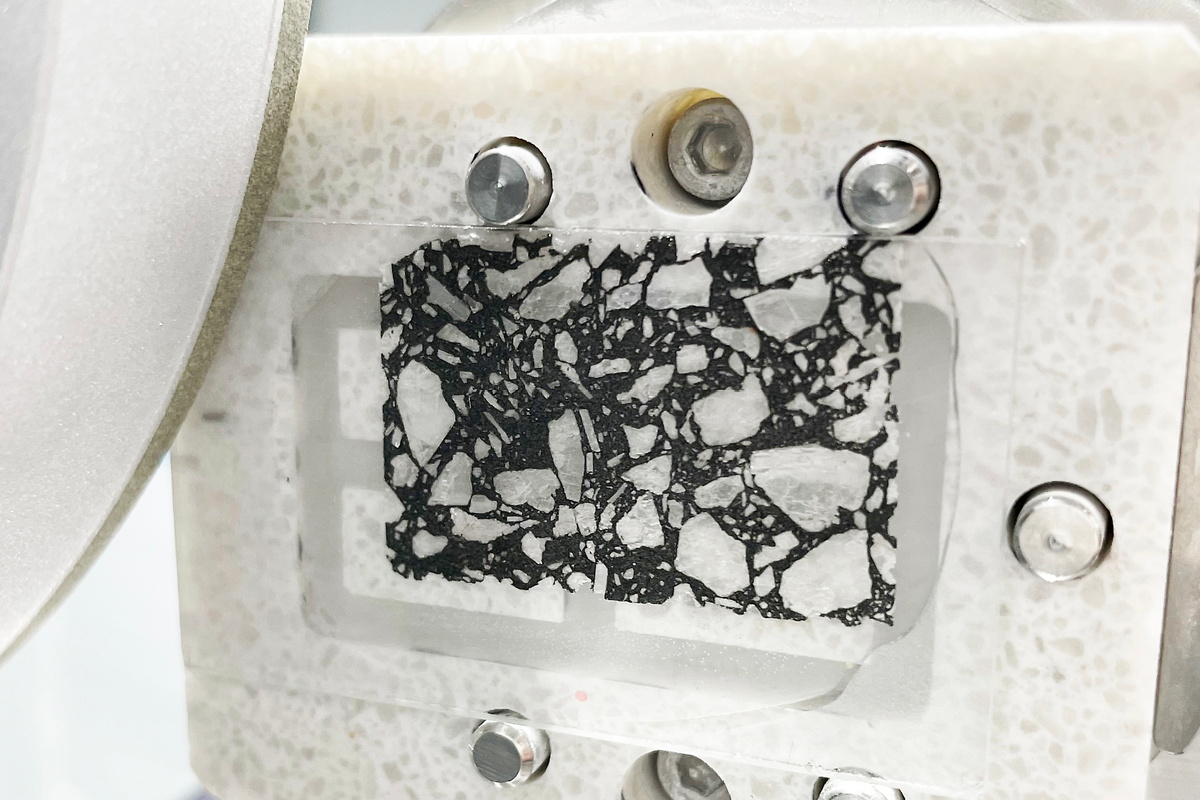

Con la nuova unità di fissaggio a vuoto, i vetrini per sezioni sottili possono essere fissati facilmente e senza scivolare.
Con la nuova unità di fissaggio a vuoto, i vetrini per sezioni sottili possono essere fissati facilmente e senza scivolare.
1. Lavaggio della camera di taglio
2. Tavolo da lavoro di grandi dimensioni
3. Pannello di controllo ergonomico
4. Laser a linea
5. Accessori
6. Blocco del disco da taglio
7. Dispositivo di medicazione

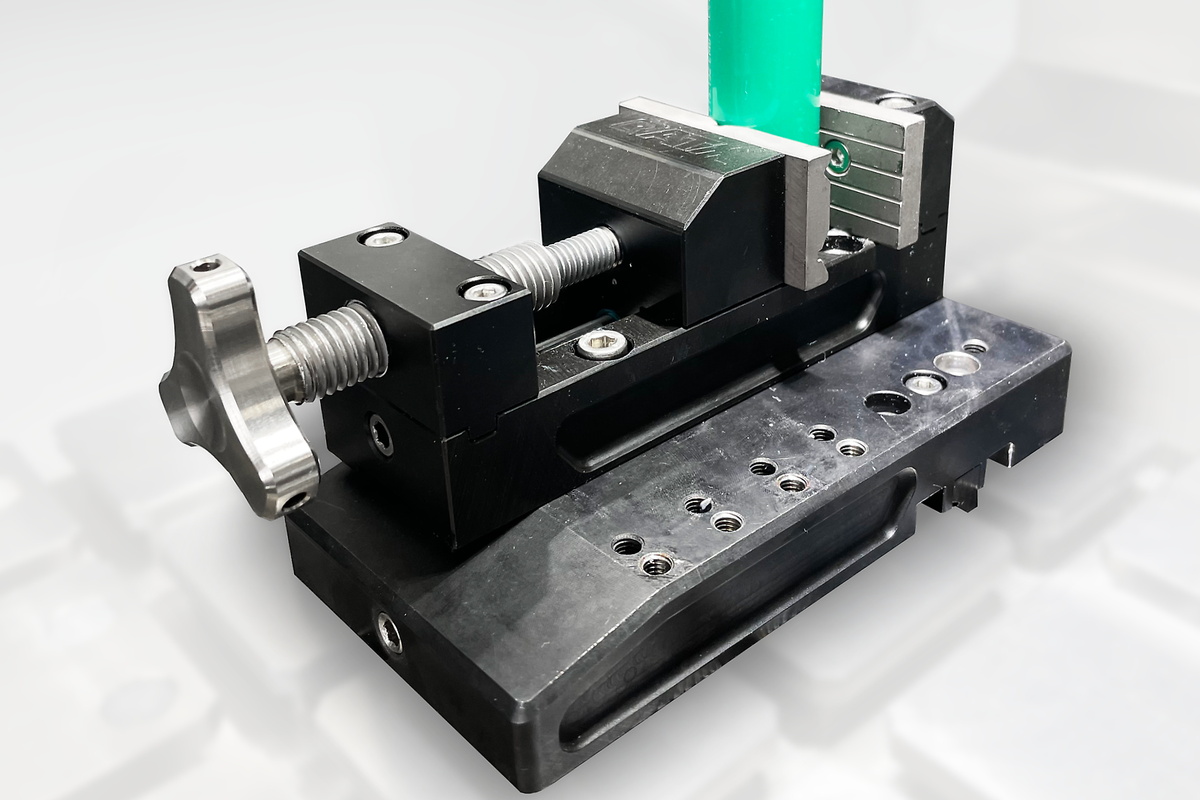

Per il Qcut 200 A è disponibile un'ampia gamma di utensili di fissaggio che, grazie al sistema di bloccaggio Easy, possono essere fissati in modo semplice e sicuro al tavolo con una sola vite. Ciò rende superfluo il noioso fissaggio degli utensili di bloccaggio nelle scanalature a T del tavolo. Il sistema di fissaggio Easy è un'aggiunta innovativa che ha un grande impatto sul lavoro quotidiano.

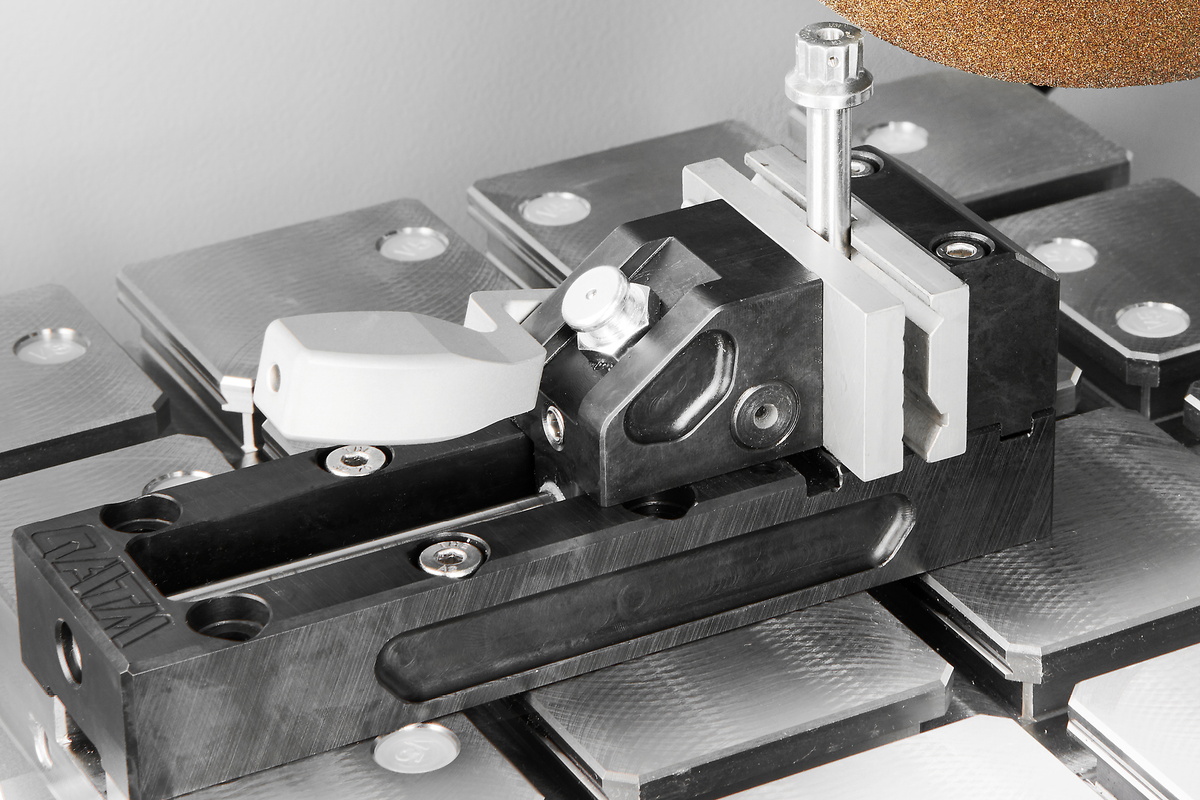

Base di fissaggio S con funzione rotante + facile adattamento (verticale)
Base di fissaggio facile S con Qtool 40 S
Qtool 40
Il taglio è più affidabile, sicuro ed efficiente quando viene eseguito con gli ingredienti giusti: conoscenza, cura e la giusta scelta di consumabili e strumenti.
I nostri innovativi dispositivi di serraggio servono a bloccare i pezzi in modo sicuro e preciso per garantire processi di taglio e sezionamento precisi. Esiste un'ampia gamma di dispositivi di serraggio sviluppati per specifiche applicazioni e dimensioni.
| Disco di taglio | up to Ø 203 mm / 8" |
| Capacità di taglio max. | 75 mm (cut-off wheel Ø 200 mm) |
| Dimensione flangia ruota | Ø 12,7 mm |
| Asse X | 210 mm (manuale / automatico) |
| Asse Y | 80 mm (automatico) |
| Asse Z (opzione) | 80 mm (automatico) |
| Velocità di alimentazione | 0.01 - 20 mm/s |
| Asse Z di precisione | 0,005 mm |
| avanzamento trasversale minimo (asse Z) | 0,001 mm |
| Tavolo senza asse Z (LxP) | 300 x 210 mm |
| Tavolo con asse Z (LxP) | 280 x 210 mm |
| Slot T | 8 mm |
| Velocità | 300 - 5000 rpm |
| Potenza Motore (principale) | 0,75 kW, S1 |
| Alimentazione | 2,2 kVA |

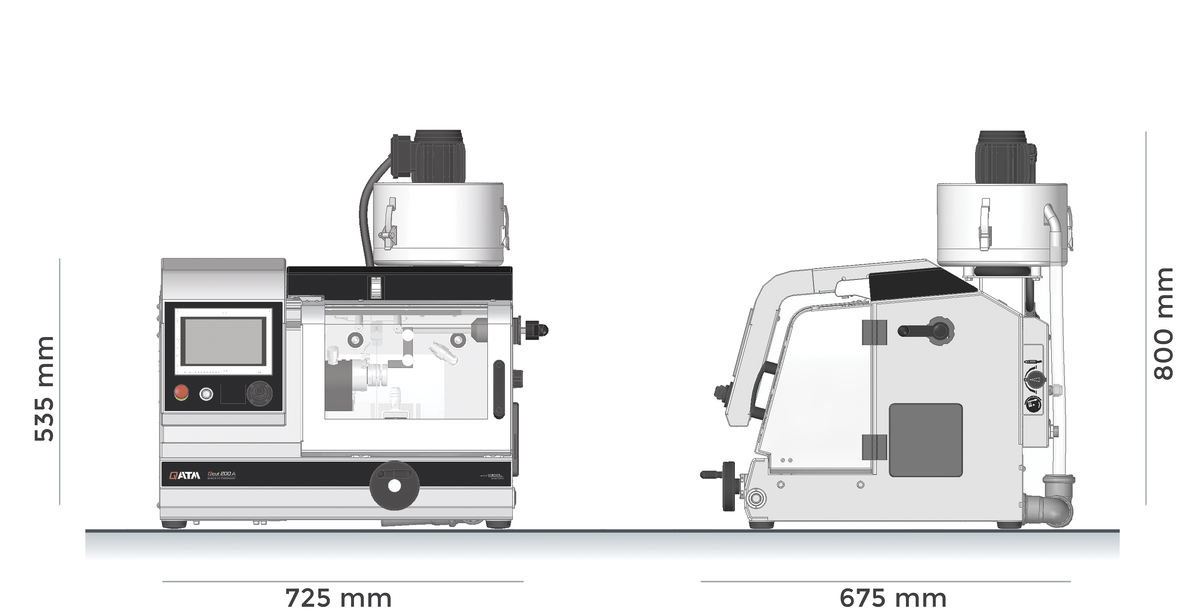

| W x H x D | 725 x 535 x 675 mm |
| Peso | ~ 82 kg |
