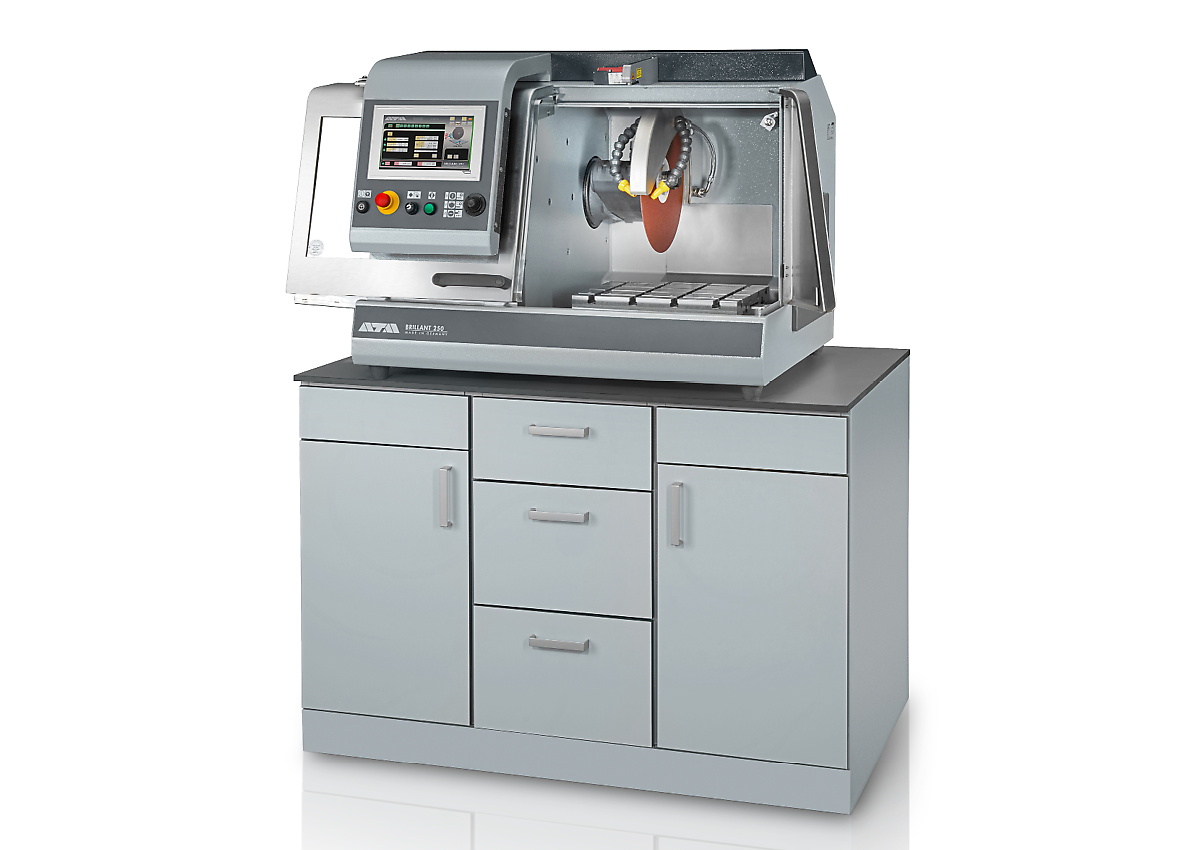

La Qcut 350 A è una troncatrice ad umido automatica per campioni di dimensioni fino a Ø 135 mm. Grazie alla funzione di taglio a basso contatto (Lcc - Low Contact Cutting) è ottimale per i tagli su differenti tipologie di campioni con varie geometrie, dimensioni e materiali. La troncatrice viene comunemente usata in metallografia, materialografia, mineralogia nonchè per il taglio di materiali compositi (CFC/PMC/MMC) o dispositivi elettronici come il PCB. L'ampia camera di taglio e il tavolo di lavoro in acciao inossidabile della macchina consentono un funzionamento como do e flessibile. L'arricchimento delle funzioni del software come il sistema automatico di contatto, processo multi-posizione e la regolazione in parallelo del carter di protezione durante il taglio in verticale migliorano ulteriormente un elevata riproducibilità dei processi di taglio.
The feed rate is reduced upon reaching the preset maximum power. This protects the machine and its cutting components from overloading.
The optional, automatic cross-feed with series cut function is suitable for exact parallel cuts. Operational handling takes place via electronic control. The electronic cross-feed can also be applied as feeder axis when working with pot wheel.
In cases where there are heavy sections and materials which are difficult to cut, the variable pulsed cutting system gives decisive advantages.
With the “Multi-Position-Process” (MPP) you can place multiple specimens on the table and cut them in one sequence. The teach-in function enables a simple and user-friendly setting of various cutting positions.
After automatic start of the cutting process the sample is approached in rapid run. By touching the cut-off wheel the sample is cut efficiently and safely with preset cutting parameters.

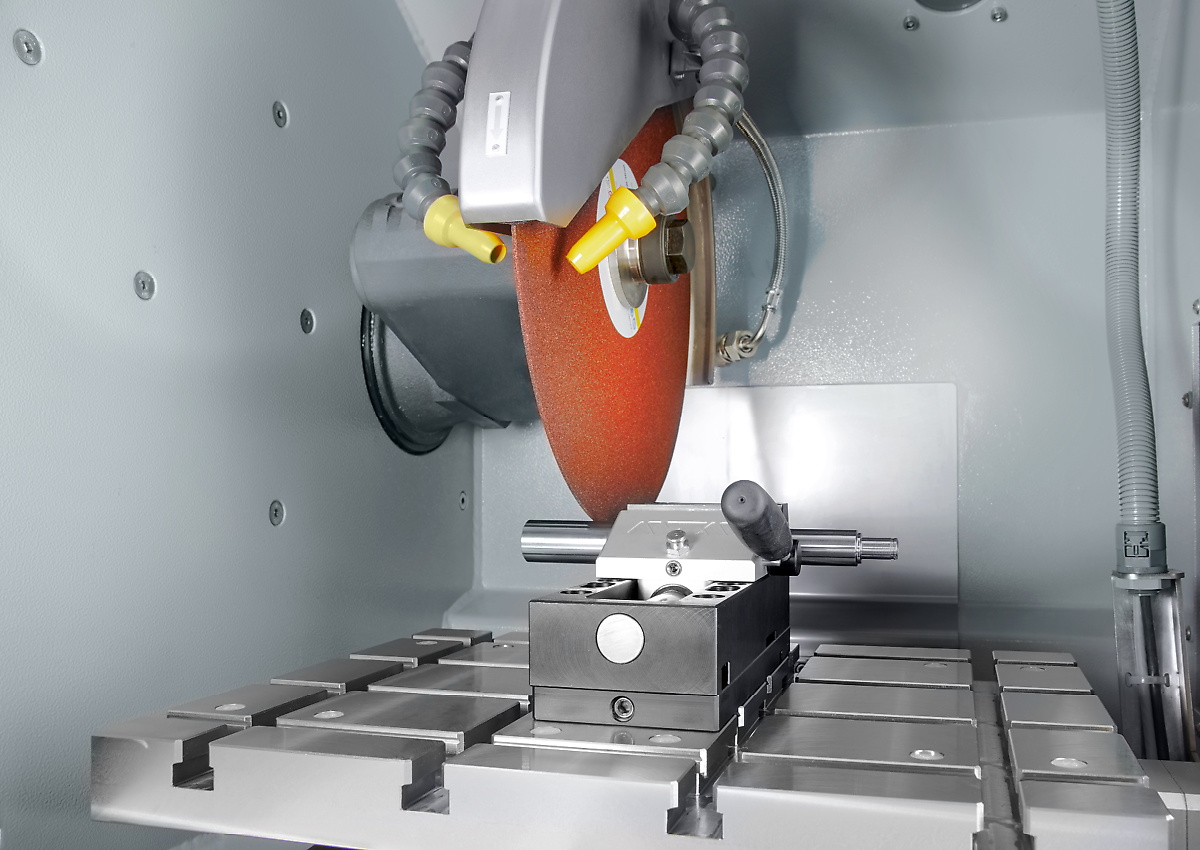

The enlarged cutting chamber and worktable combined with parallel setting of wheel guard increases cutting capacity and travel for all axes. The side door ensures optimum access to the cutting chamber and the additional opening for supplying long sample parts opens up much possibilities.
Cutting parameters for the automatic traverse cuts can be saved in the electronic control, and then loaded later. The position of the manual traverse cut is also shown on the display. All parameters such as feed rate, travel and cutting force can be altered during automatic cycles.
Il taglio è più affidabile, sicuro ed efficiente quando viene eseguito con gli ingredienti giusti: conoscenza, cura e la giusta scelta di consumabili e strumenti.
I nostri innovativi dispositivi di serraggio servono a bloccare i pezzi in modo sicuro e preciso per garantire processi di taglio e sezionamento precisi. Esiste un'ampia gamma di dispositivi di serraggio sviluppati per specifiche applicazioni e dimensioni.
| Mola da taglio | up to Ø 356 mm/14" |
| Capacità di taglio max. | Ø 135 mm |
| Dimensione flangia ruota | Ø 32 mm |
| Asse-X automatico | 260 mm |
| Asse-Y automatico | 180 mm |
| Asse-Z automatico (opzionale) | 140 mm |
| Asse Z di precisione | 0.1 mm |
| Piano di taglio senza asse-Z WxD | 400 x 300 mm, inossidabile |
| Piano di taglio con asse-Z WxD | 500 x 300 mm, inossidabile |
| Slot T | 12 mm |
| Velocità | Variabile da 800-3400 rpm |
| Alimentazione | 9.5 kVA |
| Potenza Motore (principale) | 4 kW S1; 5.5 kW S3 |
| W x H x D | 1015 x 760 x 810 mm |
| Peso | ~200 Kg (dipende dalla configurazione) |
Soggetto a modifiche tecniche ed errori
