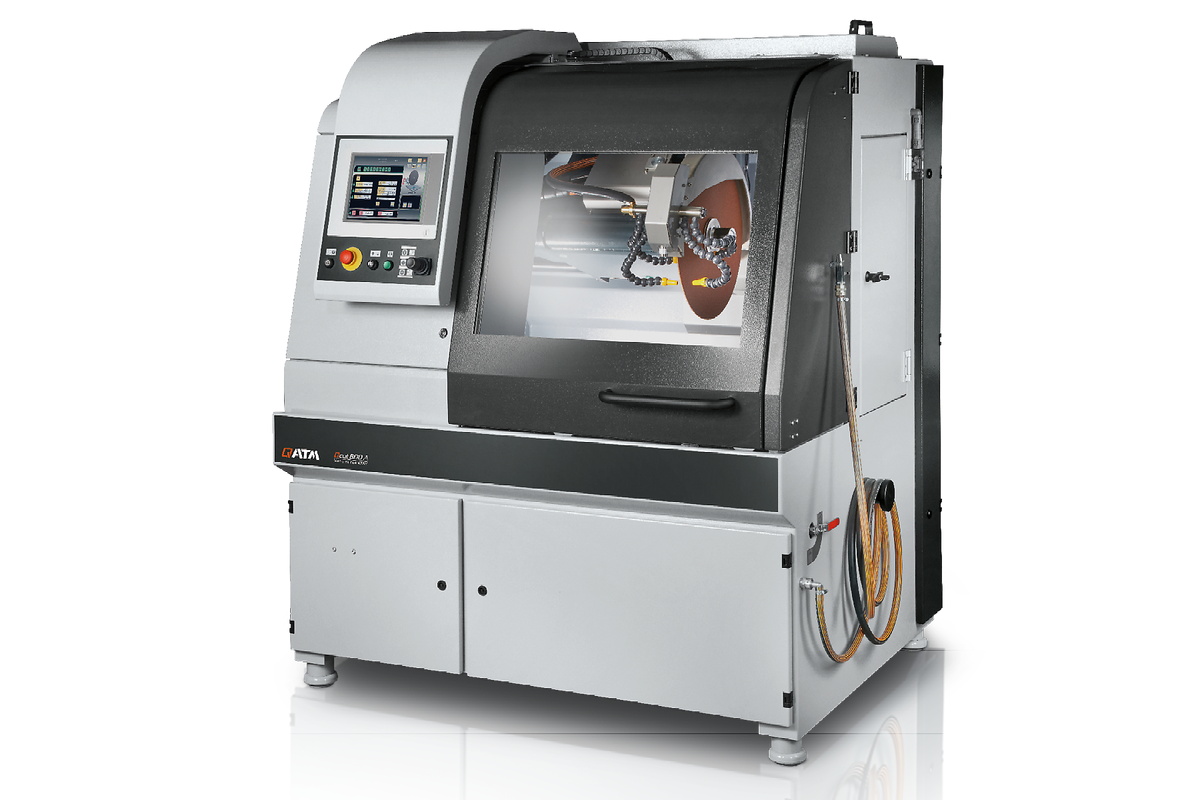

La Qcut 600 A è una troncatrice metallografica da pavimento di grandi dimensioni che consente all’operatore una grande disponibilità di spazi interni e la flessibilità tipica delle troncatrici di QATM grazie anche al software di QATM che consente di compilare nuovi programmi di taglio in maniera molto semplice e veloce.
Il movimento motorizzato dell’asse longitudinale (Asse X) e di quello di taglio (asse Y) può raggiungere gli 80 mm/sec in modo da garantire un veloce posizionamento ed un notevole produttività.

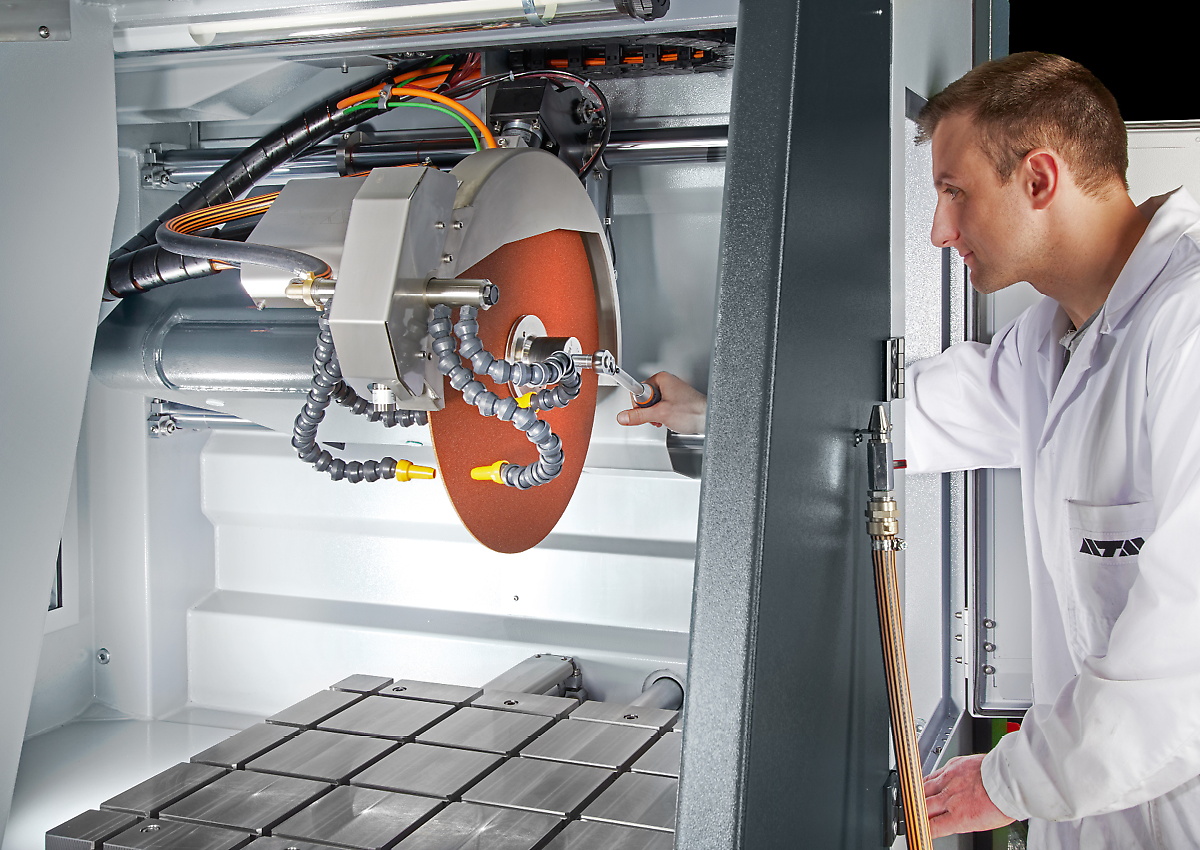

Il motore elettrico da 15 Kw (circa 20 CV) con raffreddamento a liquido è integrato all’interno del braccio di movimentazione. Come nelle altre troncatrici della serie anche per la Brillant 285 il movimento del carter di taglio parallelamente alla tavola ne massimizza le capacità di taglio in maniera considerevole. L’apertura frontale e laterale dotata di blocco di sicurezza consente agli operatori un facile accesso alla tavola dotata di slot longitudinali. In Ultimo, integrati all’interno della solida struttura in acciaio verniciato a polvere sono integrati anche il sistema di lubrificazione integrato ed il sistema di ricircolo per il raffreddamento del campione.
A wide range of cutting procedures is at your disposal for the very best cutting results. Through the combination of this unlimited range of positions, series cuts or differing cut sequences can be made into reality. The cutting process is rightly supported by controlled cut-off wheel revolutions which can be held constant through an optional wheel measurement facility. Control of the cutting speed and a soft start control serve additionally for an economical cutting feed. Manual control commands in the X-/Z-/Y-axes are also possible using an industrial joystick. The operator console can be slid either to left or the right.
Travel and cutting wheel offer a wide-ranging repertoire of types of cut through different combinations. In addition to the linear diagonal cut, the layer and segment-cuts are recommended for gentle cuts. The layer-cut is well-suited for cutting taller and longer objects as well as solid material. The segment-cut is especially suitable for large objects and hard materials.
Touch-Screen display for the QATM-Software control is easy to read thanks to smart phone technology and even easier to operate. Compact program sequences are easy to compile and therefore enable automated program sequences. An unlimited number of password-secured program sequences can be updated and backed-up via USB.
With the “Multi-Position-Process” (MPP) you can place multiple specimens on the table and cut them in one sequence. The teach-in function enables a simple and user-friendly setting of various cutting positions.
In addition to the type of cut, variable pulse-cut feed can also be selected. Rhythmic pulsed feed ensures regular cooling and removal of cutting debris from the sample.
With line laser you can display the scheduled cut on the sample. This helps to define the exact cutting position.
Using your existing broadband Internet connection, QATM provides an online fault diagnosis and operator support.
Il taglio è più affidabile, sicuro ed efficiente quando viene eseguito con gli ingredienti giusti: conoscenza, cura e la giusta scelta di consumabili e strumenti.

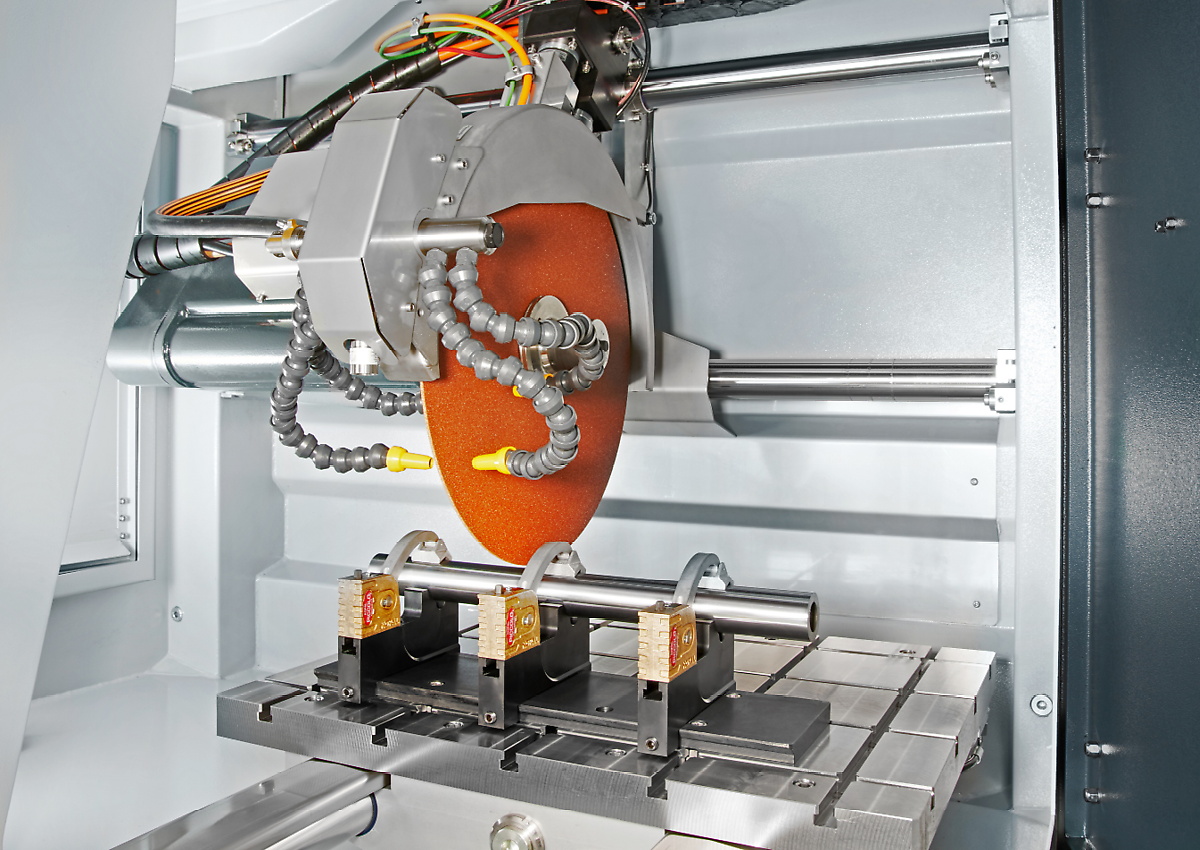

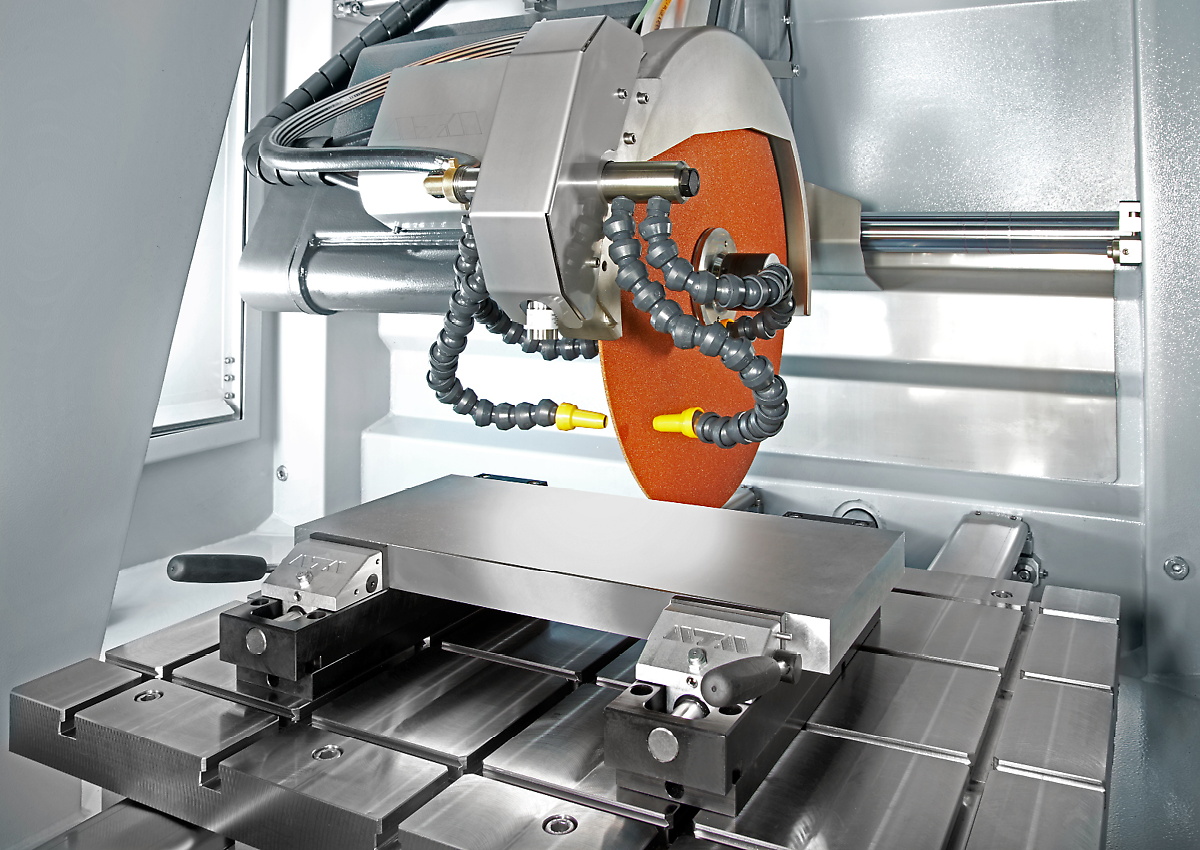

I nostri innovativi dispositivi di serraggio servono a bloccare i pezzi in modo sicuro e preciso per garantire processi di taglio e sezionamento precisi. Esiste un'ampia gamma di dispositivi di serraggio sviluppati per specifiche applicazioni e dimensioni.
| Mola da taglio | fino a ø 600 mm/24" |
| Capacità di taglio max. | ø 244 mm |
| Dimensioni max. singolo taglio | 190 mm (con mola da taglio ø 500 mm) |
| Dimensione flangia ruota | ø 32/40 mm |
| Asse-X automatico | 550 mm |
| Asse-Y automatico | 360 mm |
| Asse-Z automatico | 550 mm |
| Asse Z di precisione | 0.1 mm |
| Piano di taglio WxD | 750 x 600 mm, inossidabile |
| Slot T | 12 mm |
| Velocità | 1000-2400 rpm variabile |
| Potenza Motore (principale) | 15 kW S1 |
| Alimentazione | 30 KVA |

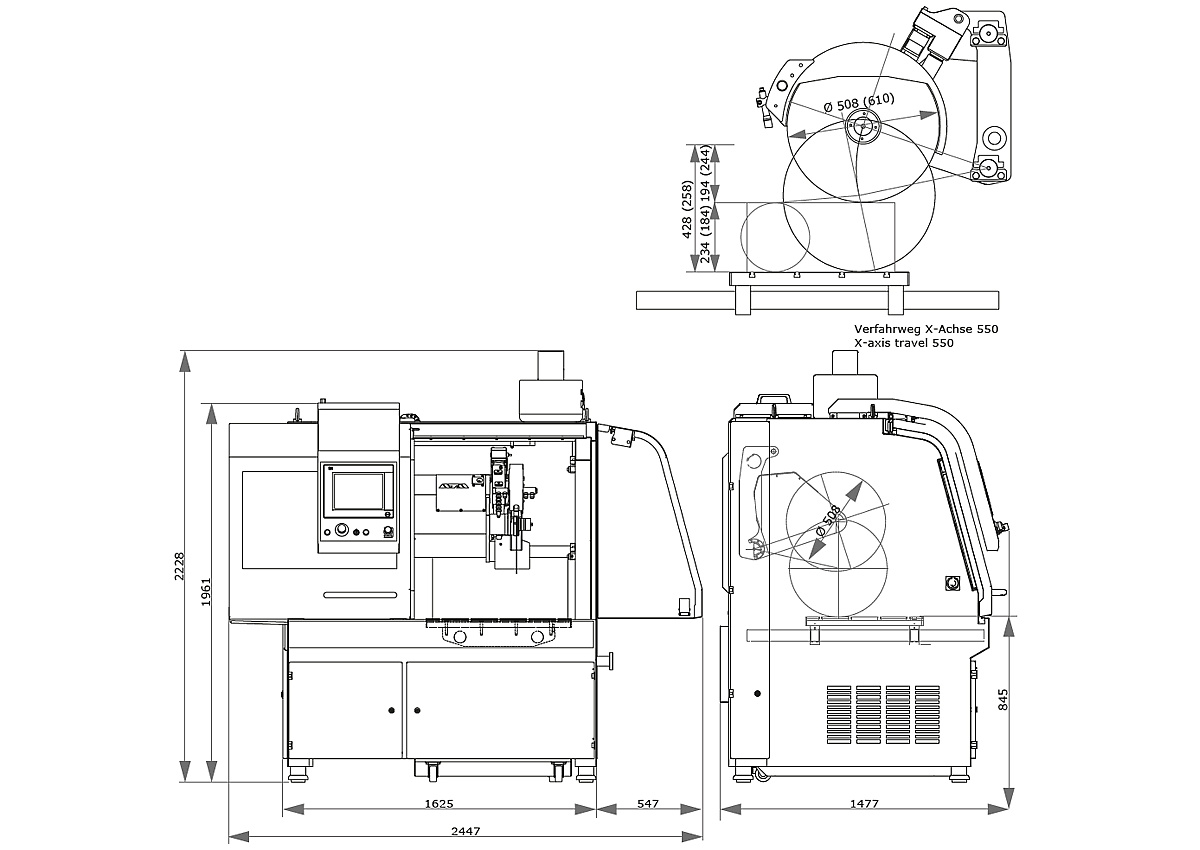

| W x H x D | 1488 x 1960 x 1477 mm |
| Peso | ~ 1600 kg (dipende dalla configurazione) |
Soggetto a modifiche tecniche ed errori
