Il Qcut 600 BOT è un robot da taglio completamente automatico con max. 5 assi per l'utilizzo di dischi da taglio con una dimensione fino a 610 mm / 24“.

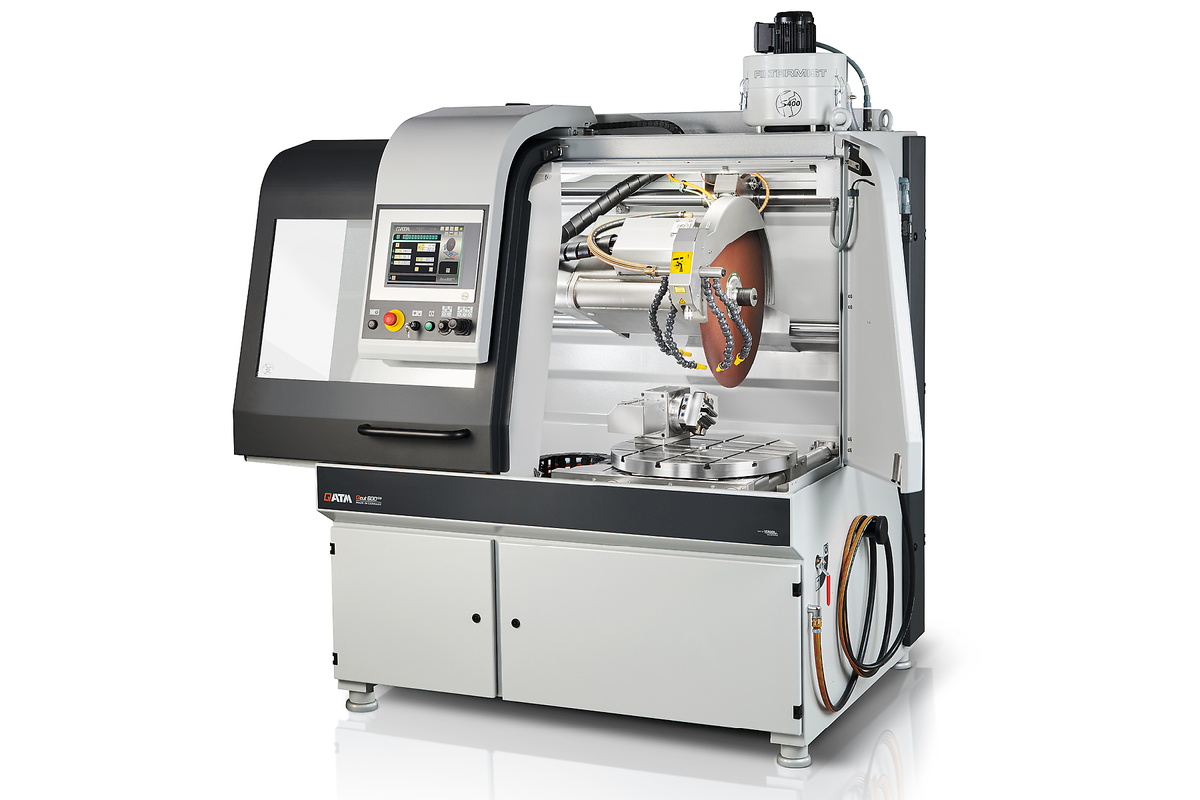

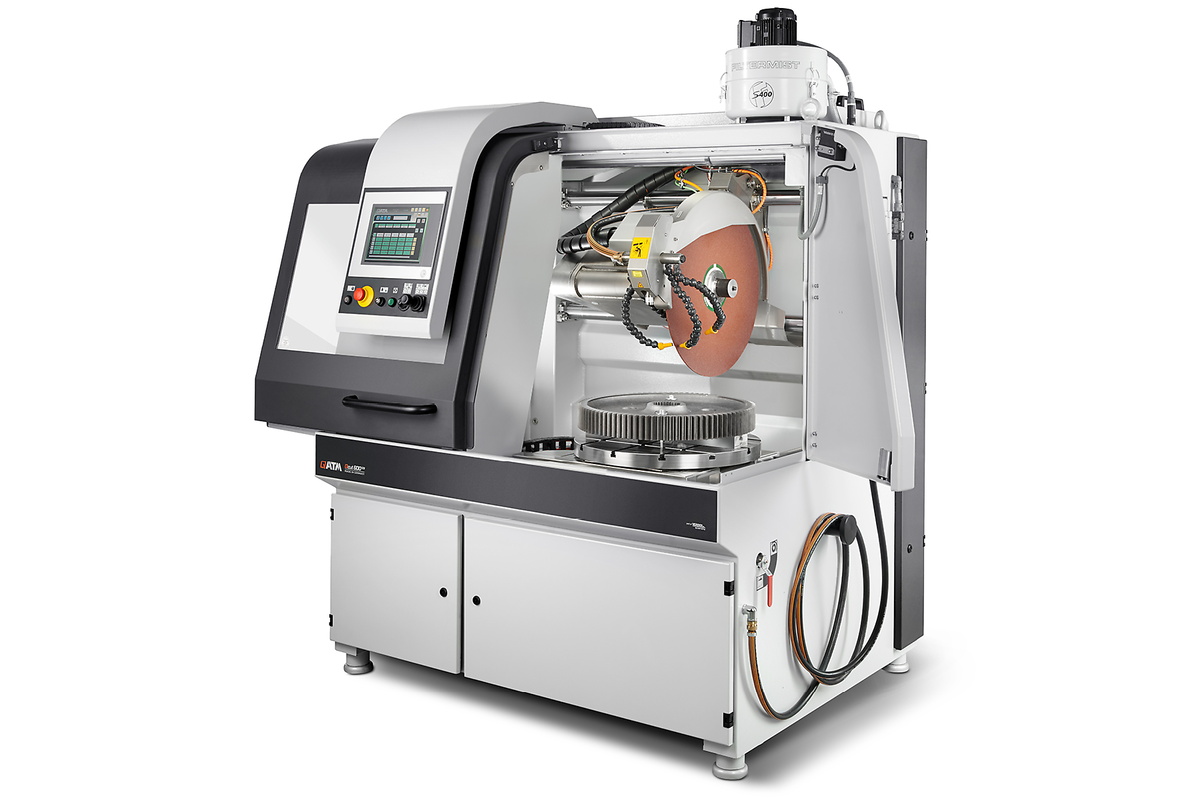

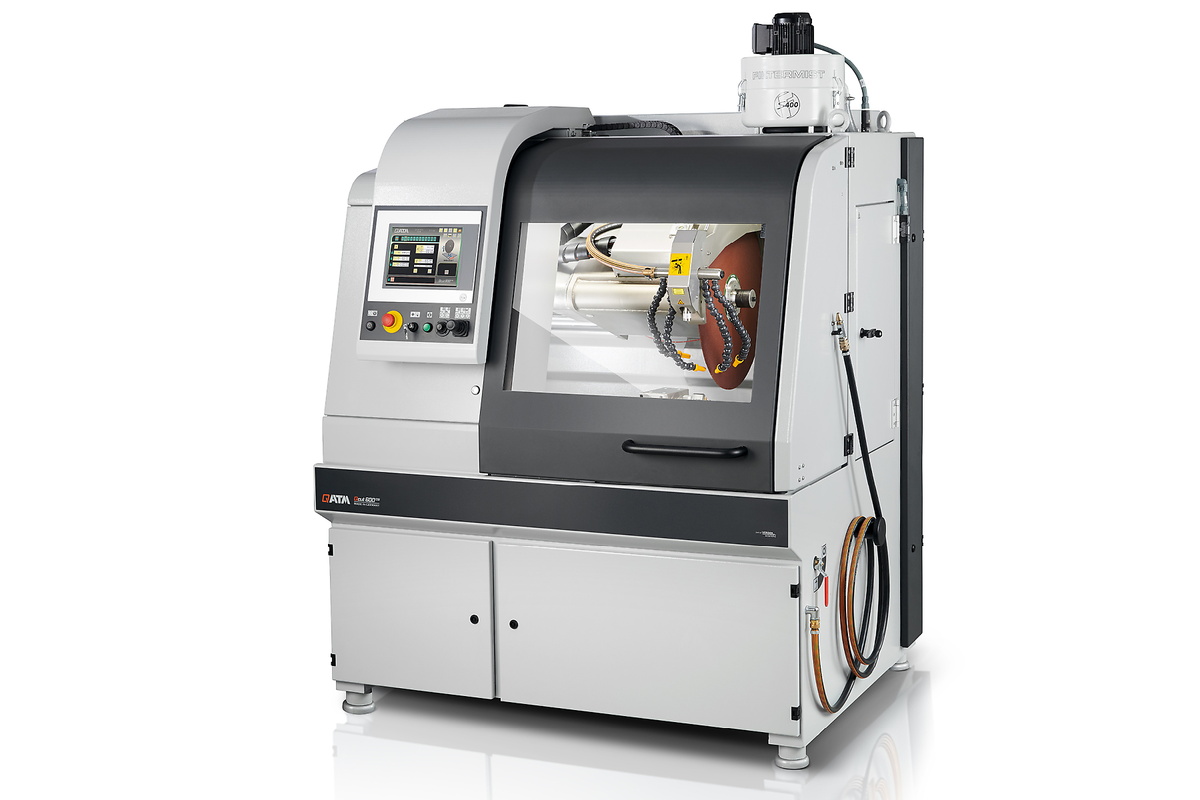

La troncatrice automatica da pavimento Qcut 600 BOT apre nuove possibilità con i suoi 5 assi (asse X, Y, Z, B, C) e il tavolo di lavoro di ampie dimensioni (Ø 600 mm) permette innumerevoli tipologie applicative. Il movimento automatico (asse X) e il taglio trasversale (asse Y) raggiungono velocità fino a 80 mm/sec grazie ai suoi azionamenti altamente dinamici.
La tavola rotante (asse B) ha un campo di rotazione di 360° e può essere ampliata in modo modulare con un asse rotante aggiuntivo (asse C - campo di rotazione degli assi combinati: asse B: 200° / asse C 360°) .
La protezione del disco da taglio viene guidata parallelamente durante il taglio per aumentare la capacità di taglio del disco. L'ampia porta scorrevole e laterale, con blocco di sicurezza durante il movimento del disco di taglio, garantisce il miglior accesso possibile all'ampia tavola della macchina.
Il raffreddamento a ricircolo e la lubrificazione centralizzata automatica sono integrati nel corpo macchina della robusta struttura in acciaio. La troncatrice da pavimento automatica Qcut 600 BOT può anche essere dotata di un'unità filtrante a nastro in alternativa all'unità di raffreddamento a ricircolo.

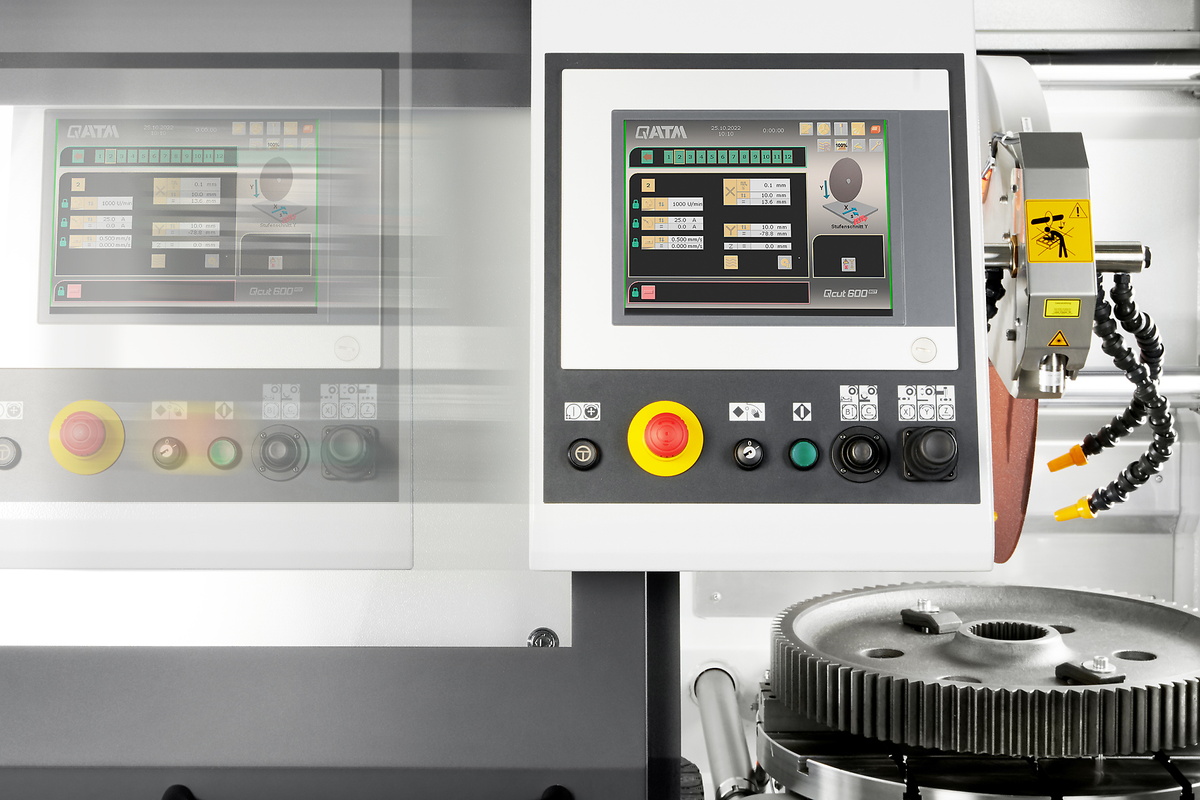

La funzione Teach-in consente una facile programmazione delle posizioni di taglio avvicinandosi alle singole posizioni. Il processo multi-posizione MPP consente il posizionamento simultaneo e l'avvio automatico di diversi componenti sulla tavola di bloccaggio. Ciò elimina la necessità di un dispendioso rimontaggio dei componenti.
La misurazione dinamica della mola di taglio consente di ottenere risultati di taglio riproducibili e di qualità costante. Monitorando automaticamente il diametro attuale della mola, i parametri di taglio vengono regolati dopo ogni taglio in modo che la velocità e la profondità di taglio rimangano costanti.

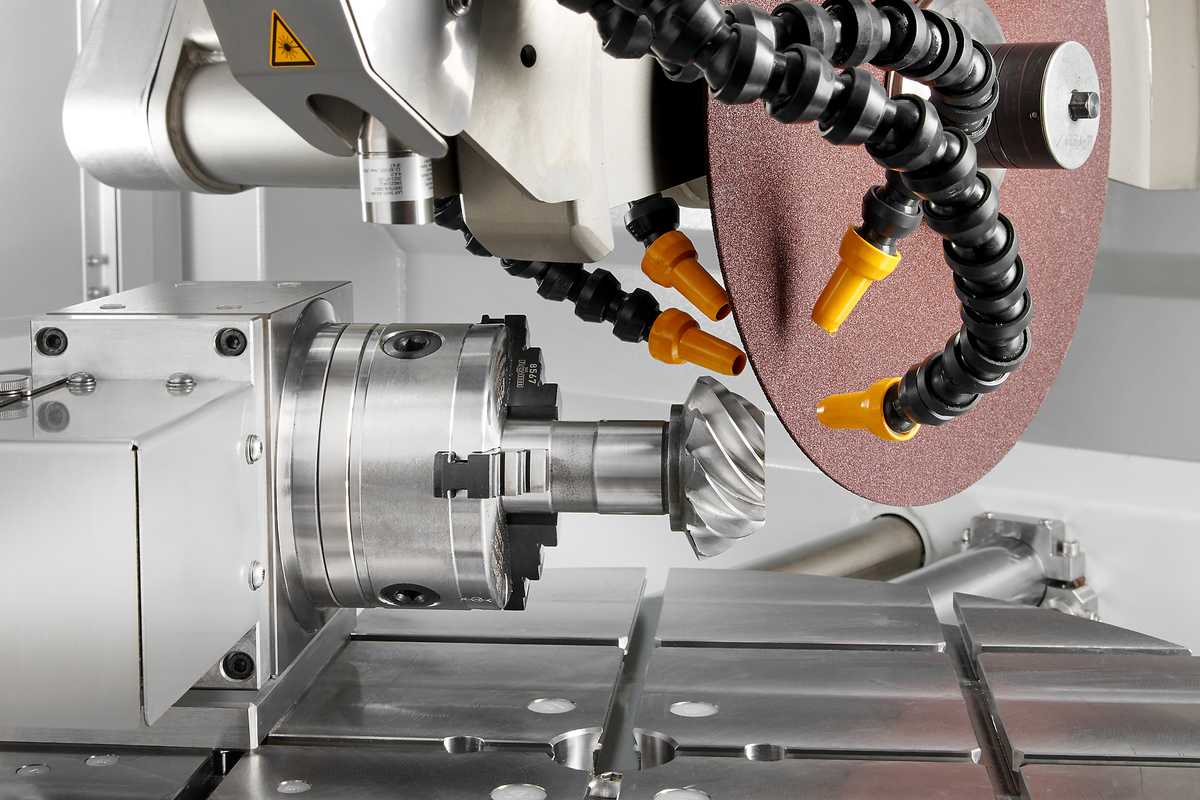

Per ottimizzare la qualità di taglio, la macchina rileva automaticamente le singolarità locali del materiale, come le aree indurite, e regola la velocità di avanzamento in base alla forza di taglio. Quando si inizia un nuovo taglio, il componente viene automaticamente rilevato e avvicinato a velocità ridotta (controllo soft start-up).

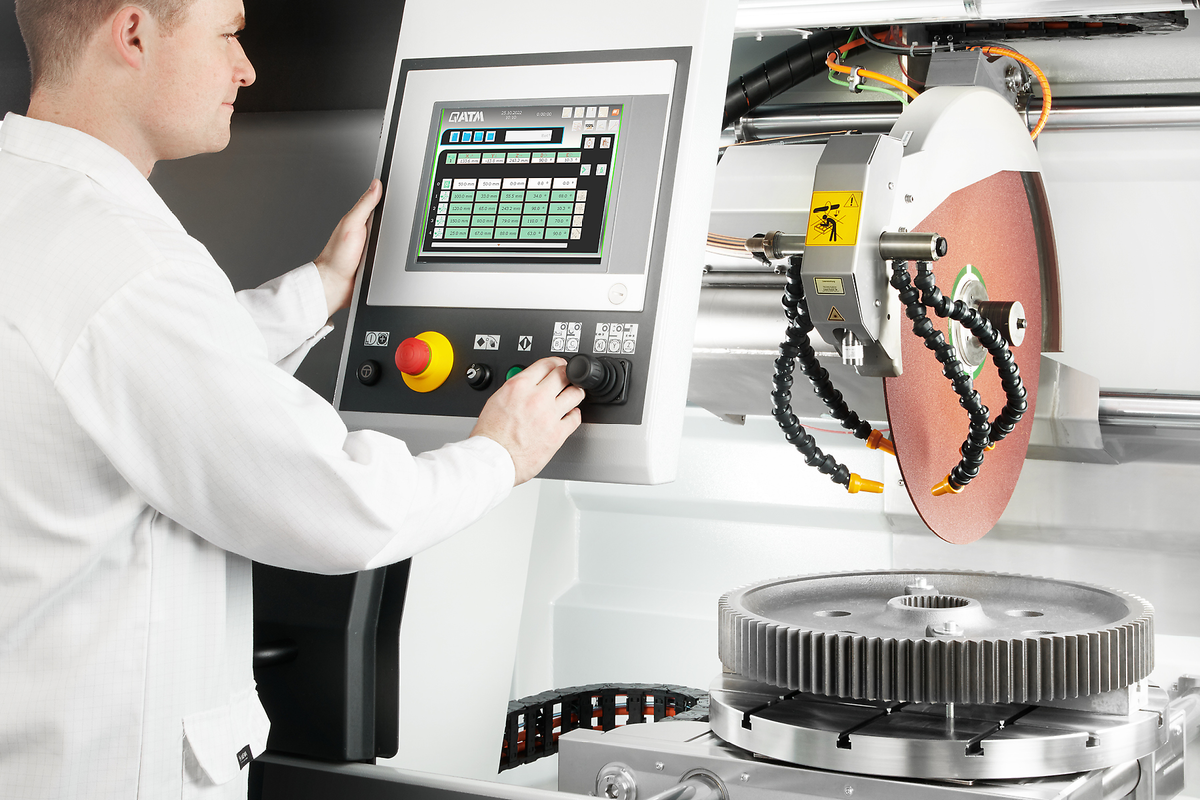

La diagnosi diretta dei guasti e il supporto online di QATM vengono forniti tramite una connessione VPN, utilizzando una connessione Internet a banda larga.
L'asse C modulare sul tavolo apre nuove possibilità per posizionare con precisione componenti complessi. La soluzione brevettata degli assi rotanti combinati elimina la necessità di un serraggio dispendioso in termini di tempo e l'utilizzo di strumenti di serraggio aggiuntivi.

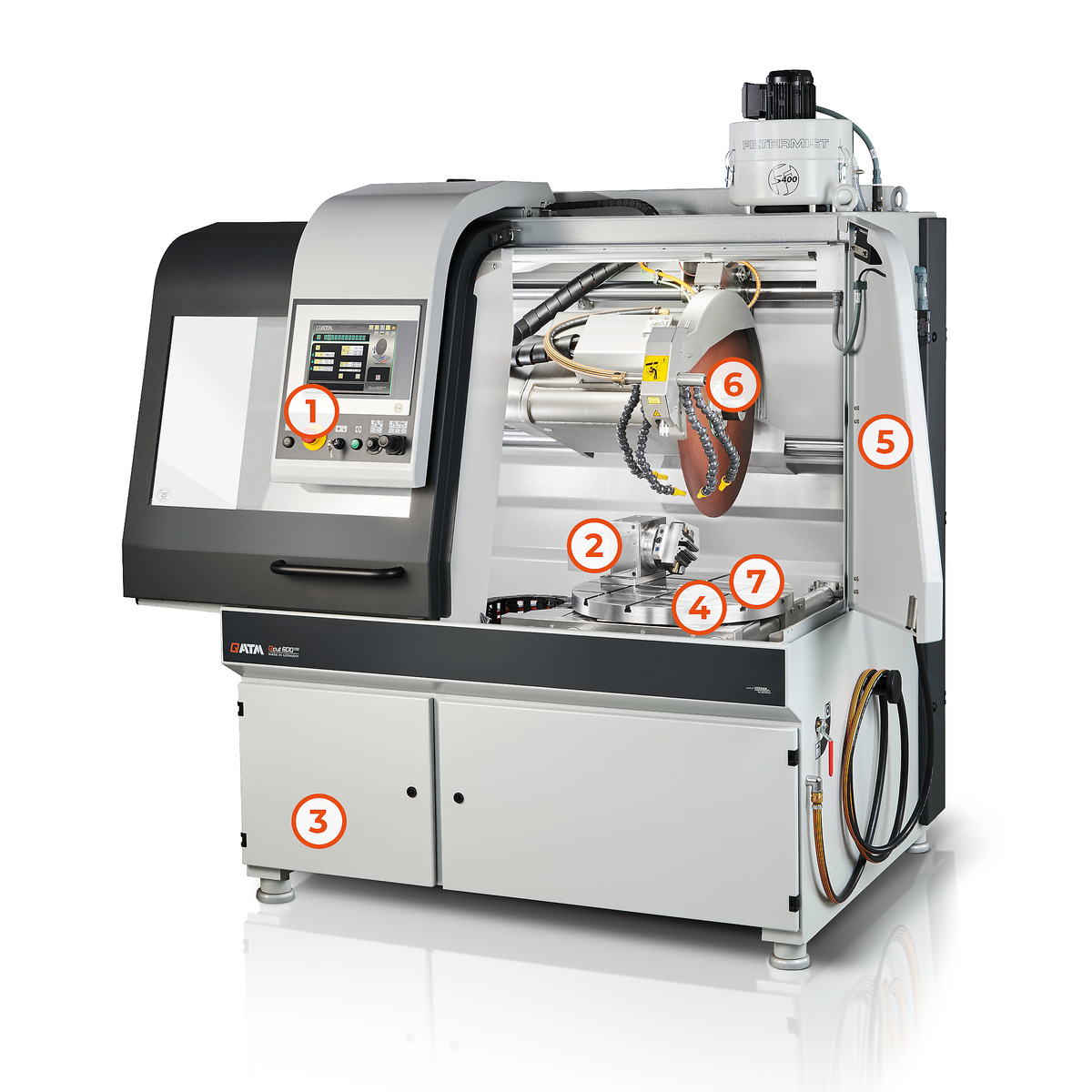

1. Pannello di controllo ergonomico
2. Asse di rotazione opzionale
Asse C
3. Corpo macchina robusto
4. Tavolo di grandi dimensioni
5. Porta laterale
6. Misura automatica della ruota di taglio
7. Asse di rotazione
Asse B
I componenti di grandi dimensioni possono essere posizionati direttamente con un carrello elevatore o una gru attraverso l'ampia porta scorrevole.
Il taglio è più affidabile, sicuro ed efficiente quando viene eseguito con gli ingredienti giusti: conoscenza, cura e la giusta scelta di consumabili e strumenti.
I nostri innovativi dispositivi di serraggio servono a bloccare i pezzi in modo sicuro e preciso per garantire processi di taglio e sezionamento precisi. Esiste un'ampia gamma di dispositivi di serraggio sviluppati per specifiche applicazioni e dimensioni.
Macchina configurabile con 4 (X/Y/Z/B) o 5 assi (X/Y/Z/B/C)
| Mola da taglio | fino a ø 610 mm / 24“ |
| Dimensioni max. singolo taglio | 244 mm (ruota da taglio ø 610 mm) |
| Dimensione flangia ruota | ø 32 / 40 mm |
| Asse-X automatico | 550 mm |
| Asse-Y automatico | 360 mm |
| Asse-Z automatico | 550 mm |
| Asse Z di precisione | 0,1 mm |
| Asse-B | 4 assi: 360° 5 assi: 200° |
| Asse C | 4 assi: - 5 assi: 360° |
| Tavolo | ø 600 mm, acciaio inossidabile |
| Slot T | 12 mm |
| Velocità | variabile 1000 - 2400 rpm |
| Potenza Motore (principale) | 15 kW, S1 |
| Alimentazione | 30 KVA |
| W x H x D | 1640 x 2200 x 1480 mm |
| Peso | circa 1600 kg (a seconda dell'attrezzatura) |
Soggetto a modifiche tecniche ed errori
