Durante lo sviluppo delle unità Qness 200 è stata prestata particolare attenzione ai seguenti aspetti: Massime prestazioni con il minimo sforzo.

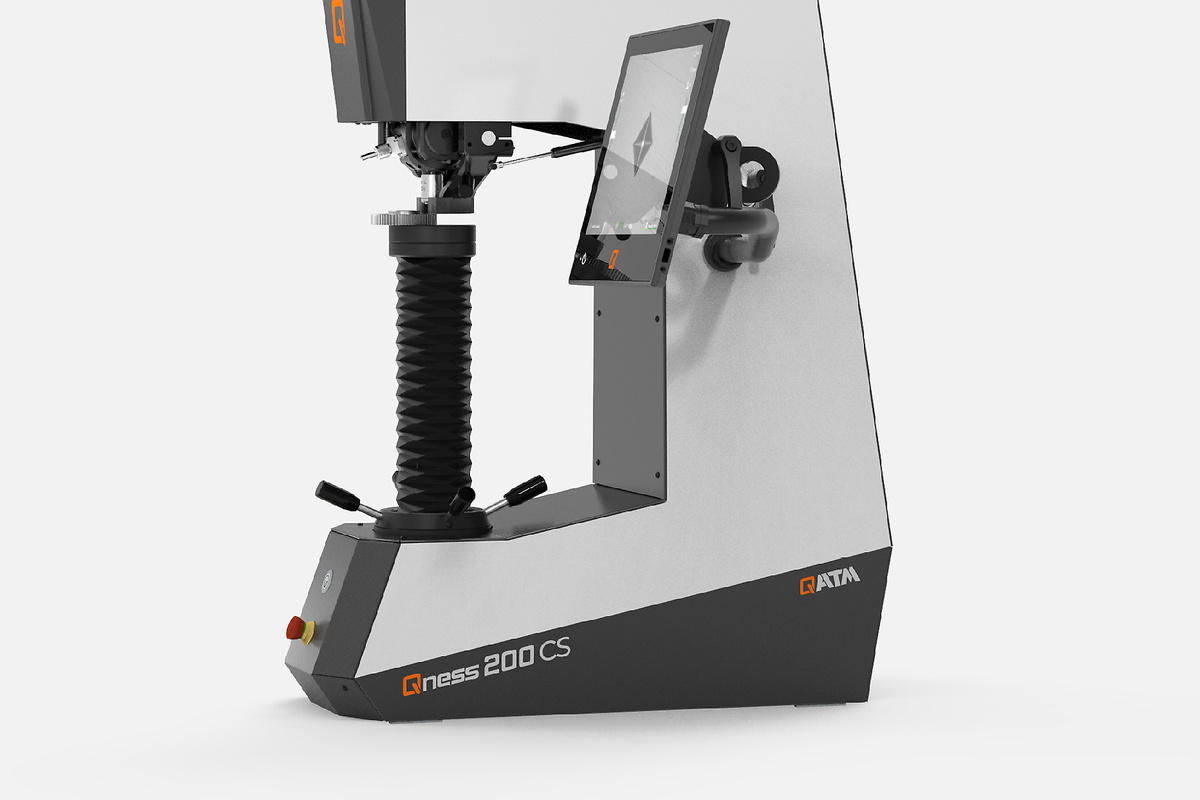

Il concetto collaudato di testa di prova fissa e mandrino mobile e la sua compattezza danno il nome al Qness 200 CS e la velocità alla torretta di precisione a cinque ripiani.
Con un'altezza di prova fino a 250 mm e una sporgenza di 238 mm, il Qness 200 è ideale per i pezzi di piccole e medie dimensioni.
Video di prodotto
Brinell
DIN EN ISO 6506, ASTM E-10
Rockwell
DIN EN ISO 6508, ASTM E-18
Vickers
DIN EN ISO 6507, ASTM E-92, ASTM E-384
Knoop
DIN EN ISO 4545, ASTM E-92, ASTM E-384
Plastics
DIN EN ISO 2039
Applicazione elettronica della forza e controllo ad anello chiuso
Conversioni integrate: DIN EN ISO 18265, DIN EN ISO 50150, ASTM E-140
All QATM hardness testers with QpixControl2 and QpixT2 software seamlessly integrate into the Verder Scientific IoT platform, providing enhanced functionality and seamless connectivity.
Impareggiabile nella sua categoria! Sappiamo quanto possa essere importante un dispositivo di qualità superiore che dura nel tempo e garantiamo un'eccellente qualità della nostra serie Qness 200 CS ECO. Sviluppato e prodotto in Austria!
I moduli di illuminazione XLED rivoluzionano l'analisi delle impronte Brinell. A causa della bordatura delle lenti disponibili in commercio, le dentellature Brinell morbide in particolare possono essere soggette a risultati di misura imprecisi. Al contrario, le lenti XLED garantiscono misure precise e ripetibili, indipendentemente dal tipo di materiale e dalla durezza, grazie all'illuminazione diretta e all'ampia estensione.

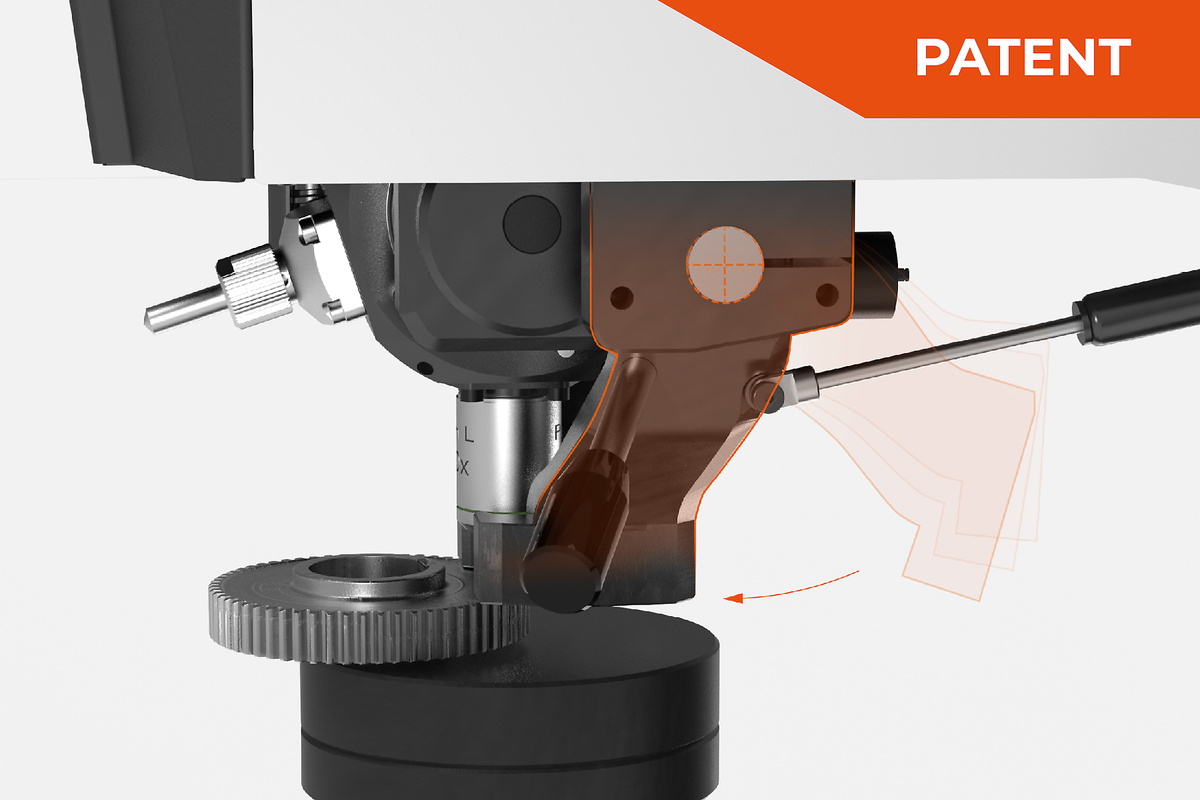

Nessun lungo cambio di utensile per posizioni di prova inaccessibili. Il portautensili può essere ruotato all'interno e all'esterno mediante un'azione manuale. Inoltre, gli elementi di fissaggio possono essere cambiati facilmente e adattati al componente del cliente.
Le telecamere CMOS da 5 megapixel di alta qualità definiscono lo standard industriale odierno. Rispetto ad altri sistemi di telecamere, è possibile ottenere una stabilità di trasmissione molto più elevata. Inoltre, il PC e il durometro possono essere impostati separatamente anche a distanze maggiori.
È possibile configurare una serie di elementi di bloccaggio e di tenuta per soddisfare i requisiti degli utensili. La protezione anticollisione trasparente opzionale può proteggere gli strumenti sul dispositivo da eventuali danni, garantendo al contempo una visione illimitata dell'interno della cella di prova.

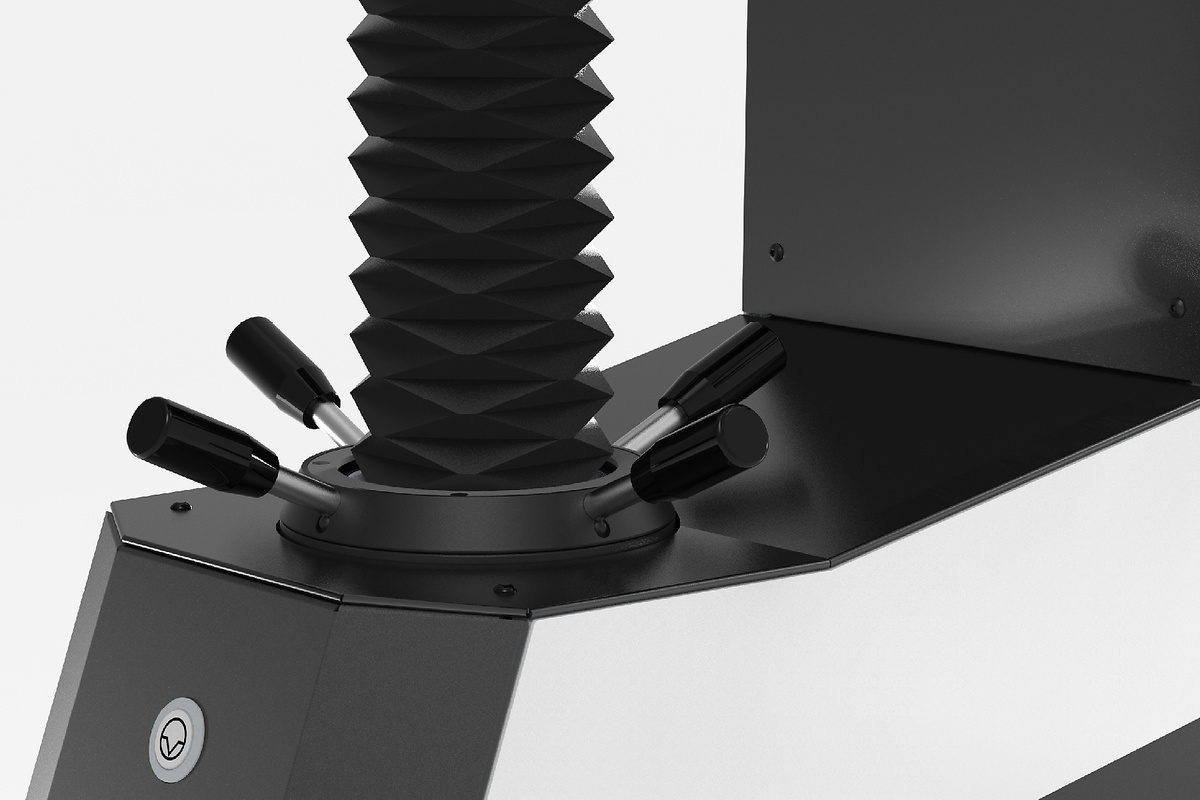

Regolazione dell'altezza tramite una guida a rulli stabile e ultraprecisa. Struttura solida e senza manutenzione. Tutti i dispositivi sono disponibili con un attacco per tavolo da Ø 25 mm (è disponibile un adattatore opzionale da ¾") che facilita l'uso di un'ampia gamma di tavoli e dispositivi di prova.

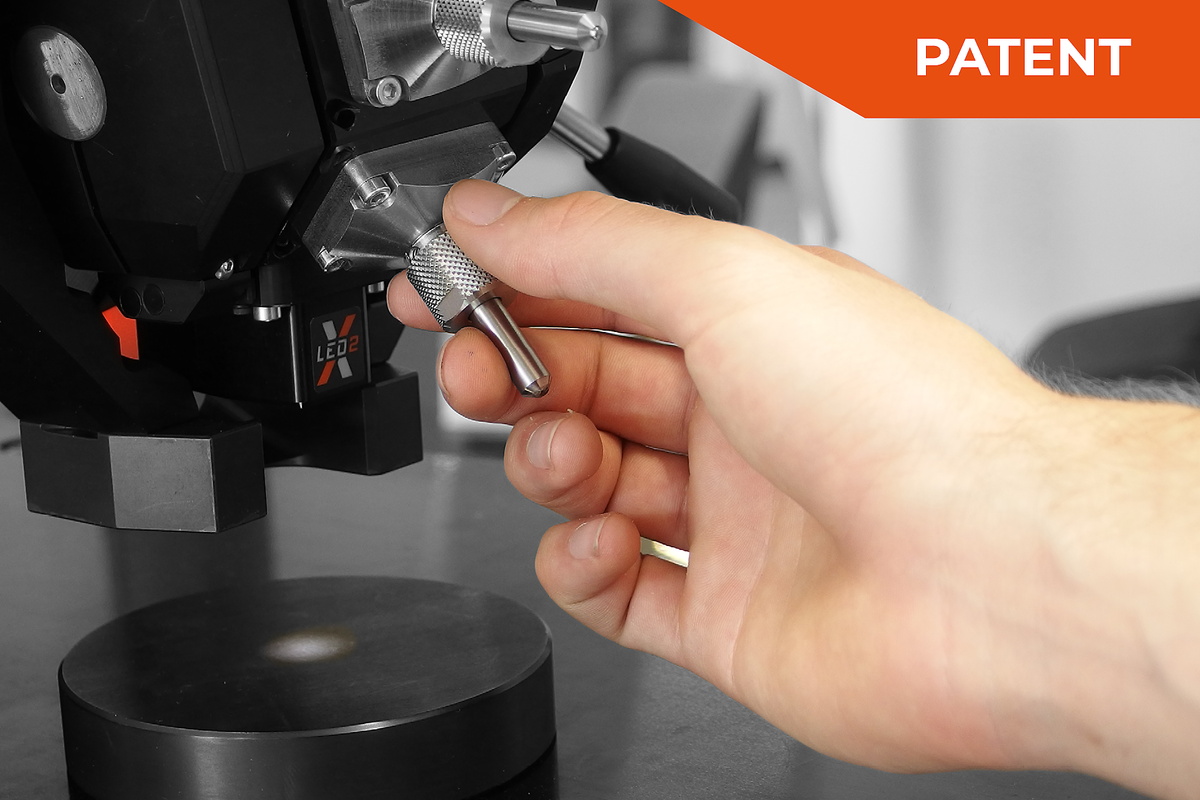

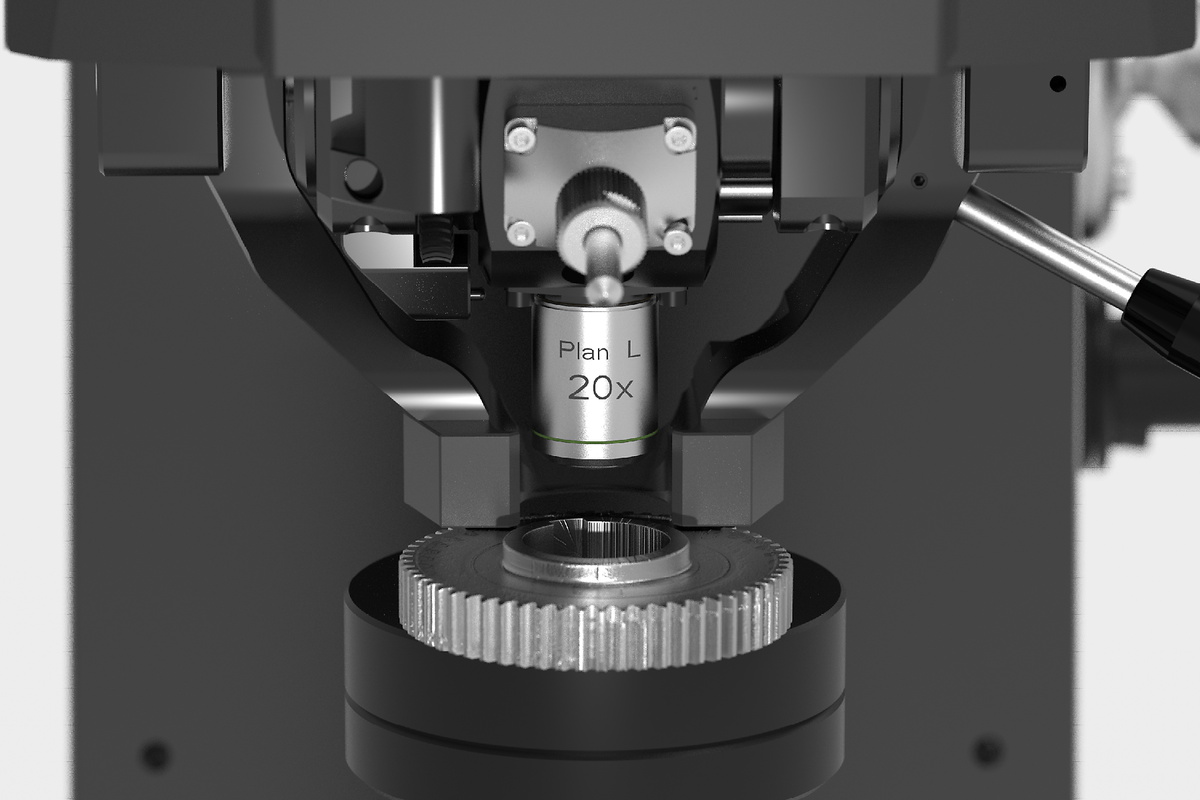

Cambio del penetratore estremamente semplice e senza attrezzi grazie al meccanismo di rilascio rapido del penetratore;
Copre semplicemente applicazioni universali: il concept con asse rotante orizzontale combina lo spazio per 5 utensili in un design unico e compatto. Gli elementi chiusi su tre lati assicurano un bloccaggio sicuro del pezzo vicino al punto di prova, anche con componenti di piccole dimensioni.

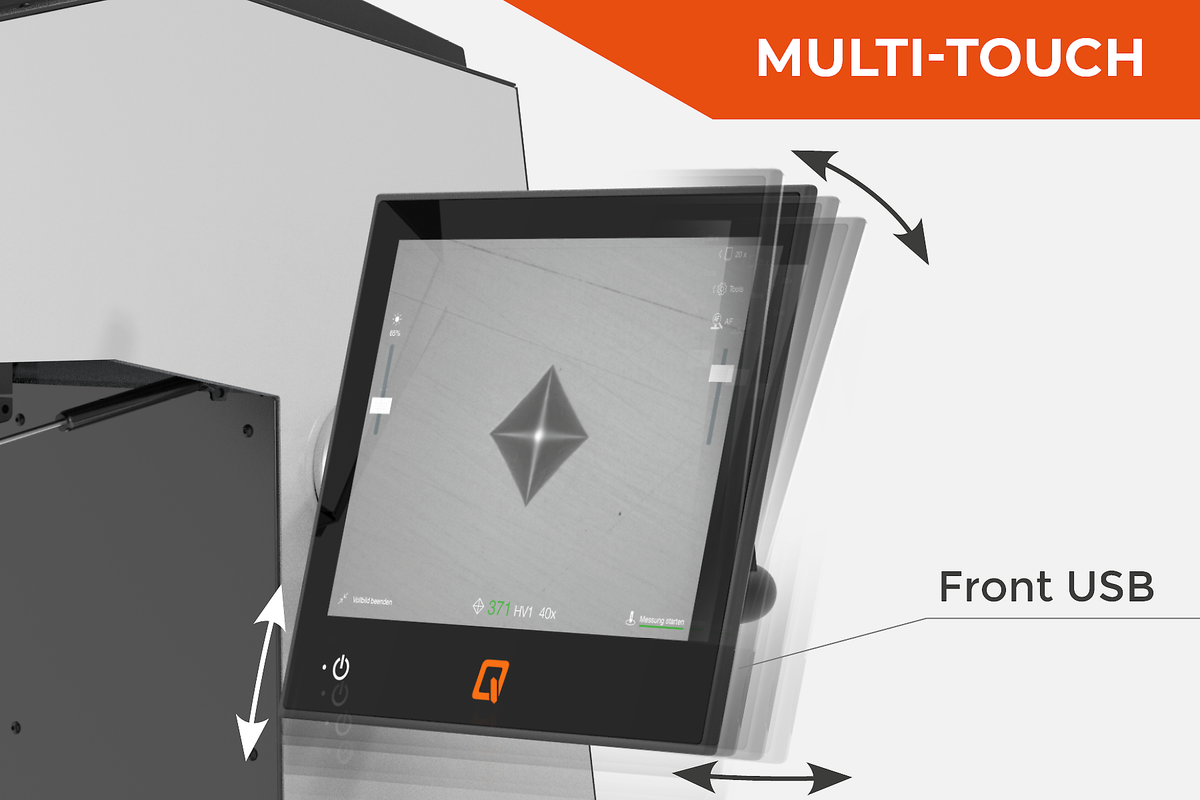

Il display touch capacitivo ultrapiatto da 12" può essere sollevato, abbassato e inclinato in modo agevole tramite snodi sferici per un utilizzo ergonomico e ottimizzato.

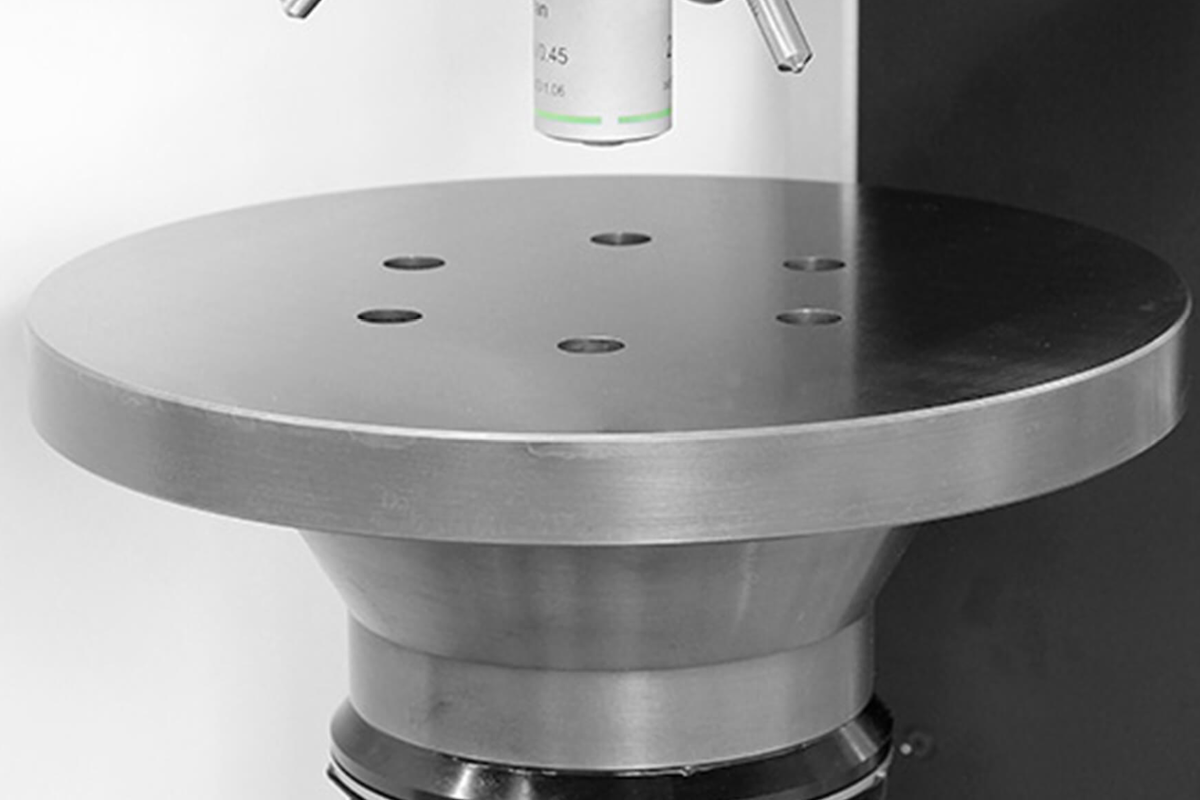

L'ampia gamma di incudini e prismi disponibili consente di eseguire prove di durezza su oggetti insolitamente grandi o sferici e su oggetti con superficie di prova non uniforme.

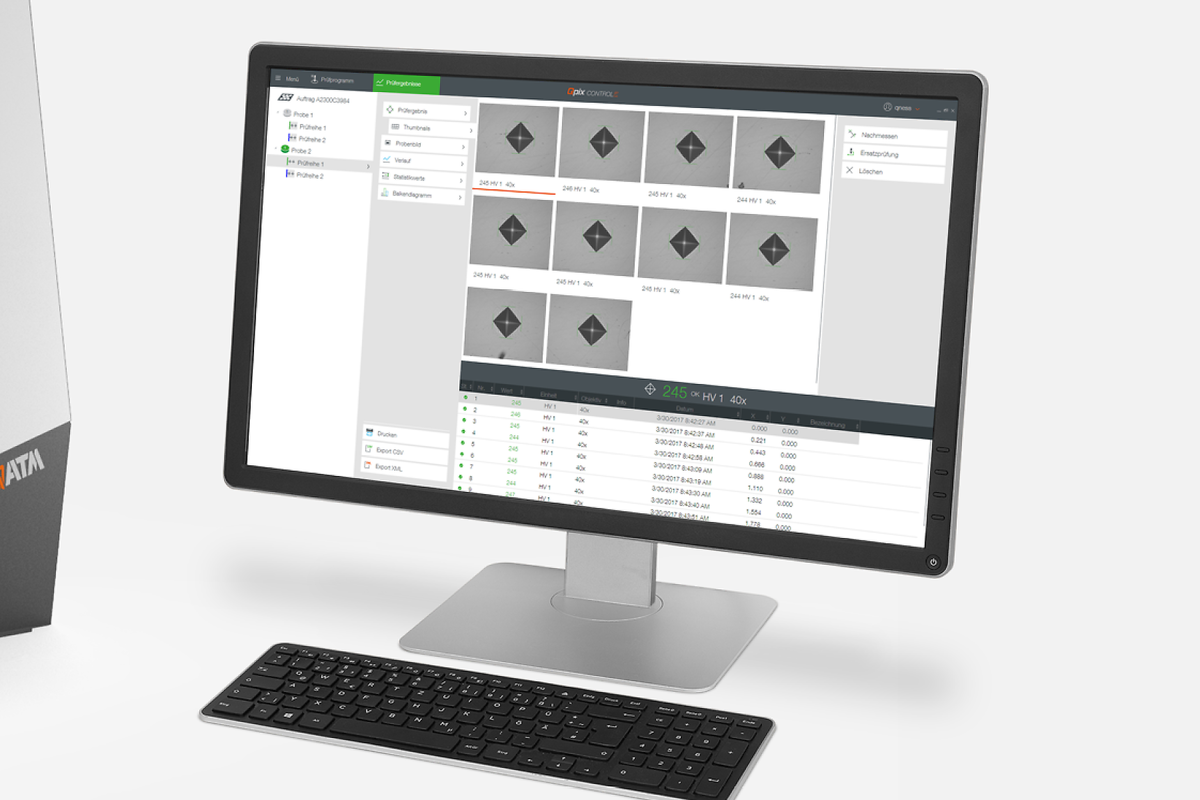

Tutte le macchine della serie ECO possono, su richiesta, essere dotate di un sistema PC desktop. I clienti possono fornire il proprio sistema PC e utilizzarlo per controllare il loro durometro.
L'illuminazione brillante e uniforme dell'area di lavoro a LED consente di posizionare in modo sicuro il pezzo da testare. L'illuminazione dell'area di lavoro è progettata per illuminare lo spazio di prova senza creare ombre fastidiose.
A clear overview of all the most important functions on one screen guarantees user-friendliness and, most importantly, ensures test results are clearly prioritized.
Moderno funzionamento multi-touch per un semplice zoom e una facile navigazione nel menu.
Qconnect è l'interfaccia del software QATM Qpix Control2, che fornisce ai clienti un portafoglio completo di connettività tra dispositivi - dalla produzione in serie, interfacce XML aperte (bidirezionali) e soluzioni plug-in pre-specificate, come il QDAS Plug-In+, fino a soluzioni di connettività specifiche del cliente implementate completamente da QATM. Abbiamo una soluzione professionale per ogni esigenza applicativa.
| Gamma di forza di prova | 0.5 - 187.5 kg (4.9 - 1839 N) |
| Posizioni dell'utensile | 5 (cambio utensili) |
| Software | Qpix T2 |
| Regolazione dell'altezza | manuale / mandrino |

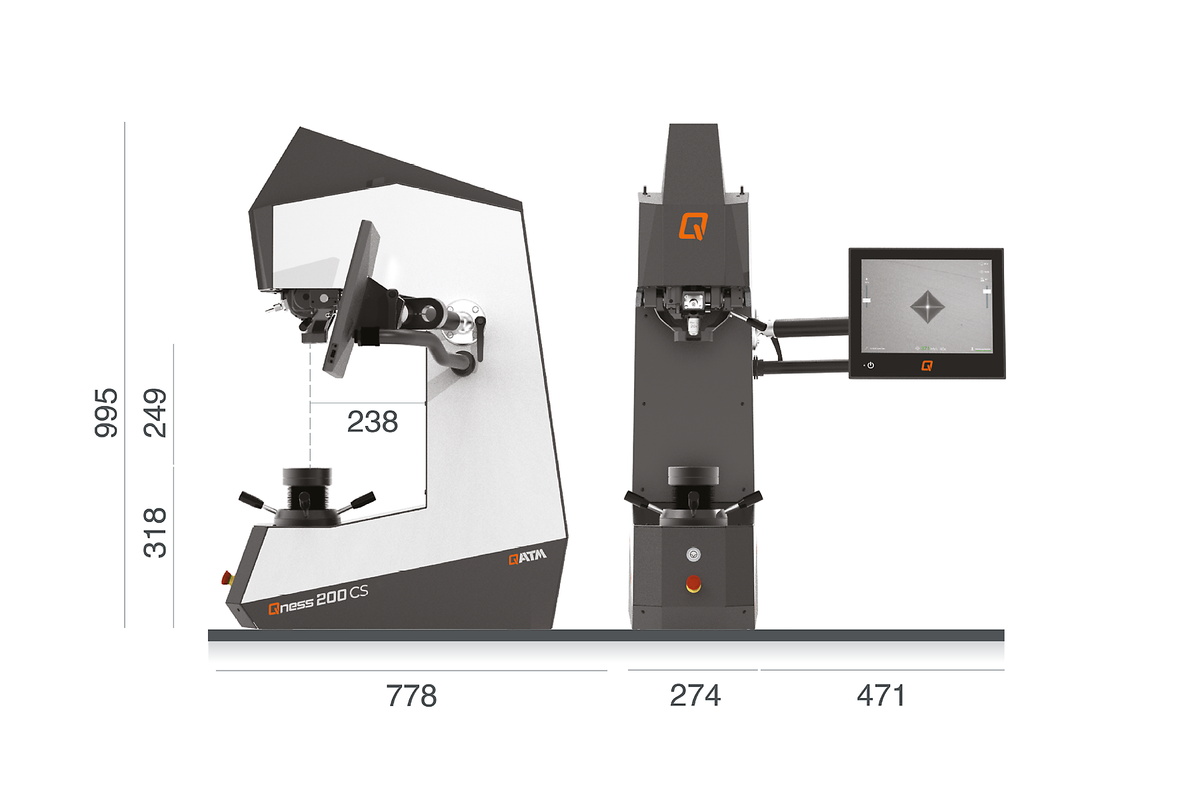

| Altezza di prova | 250 mm |
| Profondità della gola | 238 mm |
| Tavolo di prova | ø 100 mm |
| Percorso di traslazione | - |
| Peso massimo del pezzo | illimitato |
| Peso del dispositivo di base | 132 kg |
| Sequenza di prova | completamente automatico / applicazione elettronica della forza |
| Sistema di telecamere / Trasferimento di immagini | 5 MP ethernet industrial standard |
| Sistema operativo / Disco rigido | Windows 10 IoT / 128 GB SSD |
| Porte | 1x USB (anteriore) 4x USB, 2x RJ45 (Ethernet), 1x DisplayPort, 1x RS232, 1x HDMI |
| Obiettivi | XLED 2, XLED 5, 5x, 10x, 20x, 50x, 100x |
| Campo visivo (secondo l'apparecchiatura) | 0.113 x 0.084 mm (100x) to 4.24 x 3.18 mm (XLED2) |
| Opzioni aggiuntive | QATM designer pedestal, collision protection, cross laser, test anvils,prisms, data connections, barcode/QR code reader etc. |
