Durante lo sviluppo delle unità Qness 200 è stata prestata particolare attenzione ai seguenti aspetti: Massime prestazioni con il minimo sforzo.
Una slitta XY completamente automatica garantisce prove di durezza di alta precisione. È ideale per prove ripetute completamente automatiche e test di progressione. Il suo sistema ottico con telecamera a colori fornisce risultati sempre riproducibili e affidabili.
Il funzionamento tramite un sistema PC esterno si basa sul software di prova di durezza Qpix Control 2, di facile utilizzo, che offre vantaggi quali la regolazione automatica dell'altezza, l'esplorazione senza contatto o la compatibilità CAD.
Vantaggi prodotto
Video di prodotto
Brinell
DIN EN ISO 6506, ASTM E-10
Rockwell
DIN EN ISO 6508, ASTM E-18
Vickers
DIN EN ISO 6507, ASTM E-92, ASTM E-384
Knoop
DIN EN ISO 4545, ASTM E-92, ASTM E-384
Plastics
DIN EN ISO 2039
Applicazione elettronica della forza e controllo ad anello chiuso
Conversioni integrate: DIN EN ISO 18265, DIN EN ISO 50150, ASTM E-140
All QATM hardness testers with QpixControl2 and QpixT2 software seamlessly integrate into the Verder Scientific IoT platform, providing enhanced functionality and seamless connectivity.
Impareggiabile nella sua categoria! Sappiamo quanto possa essere importante un dispositivo di qualità superiore che dura nel tempo e garantiamo un'eccellente qualità della nostra serie Qness 200 CS ECO. Sviluppato e prodotto in Austria!

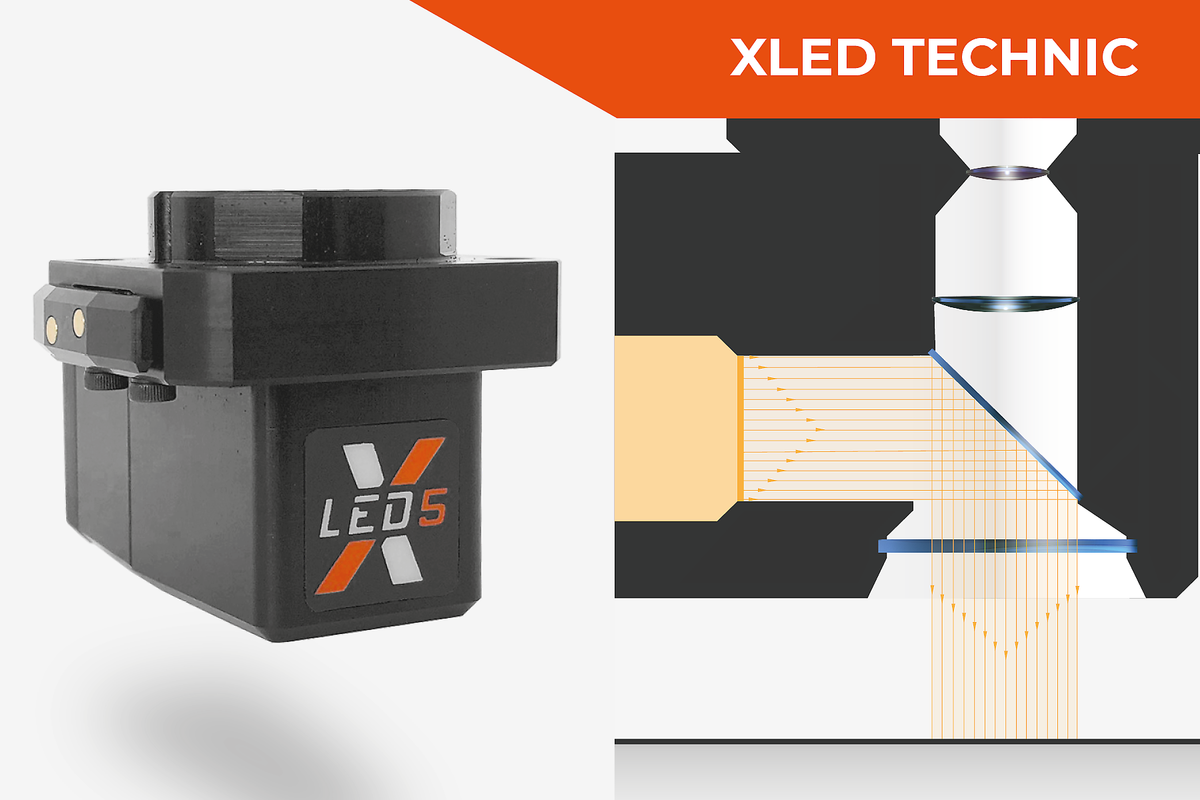

I moduli di illuminazione XLED rivoluzionano l'analisi delle impronte Brinell. A causa della bordatura delle lenti disponibili in commercio, le dentellature Brinell morbide in particolare possono essere soggette a risultati di misura imprecisi. Al contrario, le lenti XLED garantiscono misure precise e ripetibili, indipendentemente dal tipo di materiale e dalla durezza, grazie all'illuminazione diretta e all'ampia estensione.

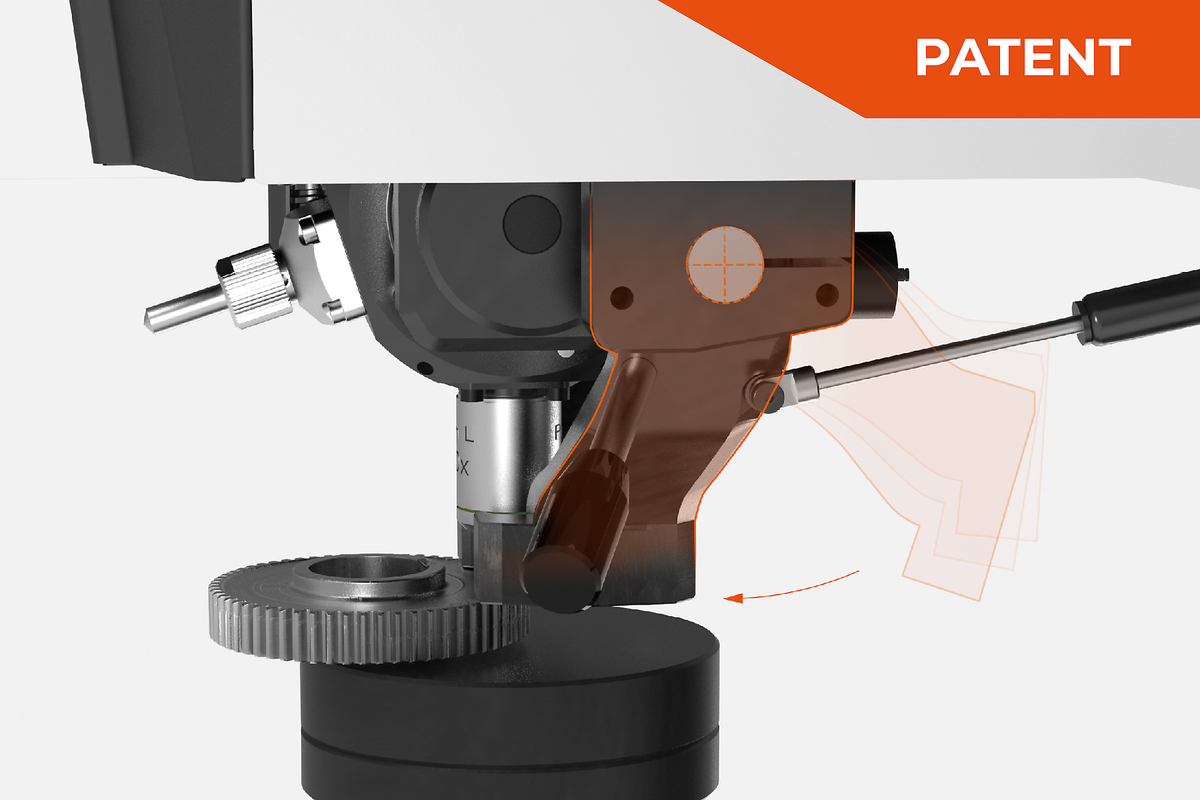

Nessun lungo cambio di utensile per posizioni di prova inaccessibili. Il portautensili può essere ruotato all'interno e all'esterno mediante un'azione manuale. Inoltre, gli elementi di fissaggio possono essere cambiati facilmente e adattati al componente del cliente.
Le telecamere CMOS da 5 megapixel di alta qualità definiscono lo standard industriale odierno. Rispetto ad altri sistemi di telecamere, è possibile ottenere una stabilità di trasmissione molto più elevata. Inoltre, il PC e il durometro possono essere impostati separatamente anche a distanze maggiori.

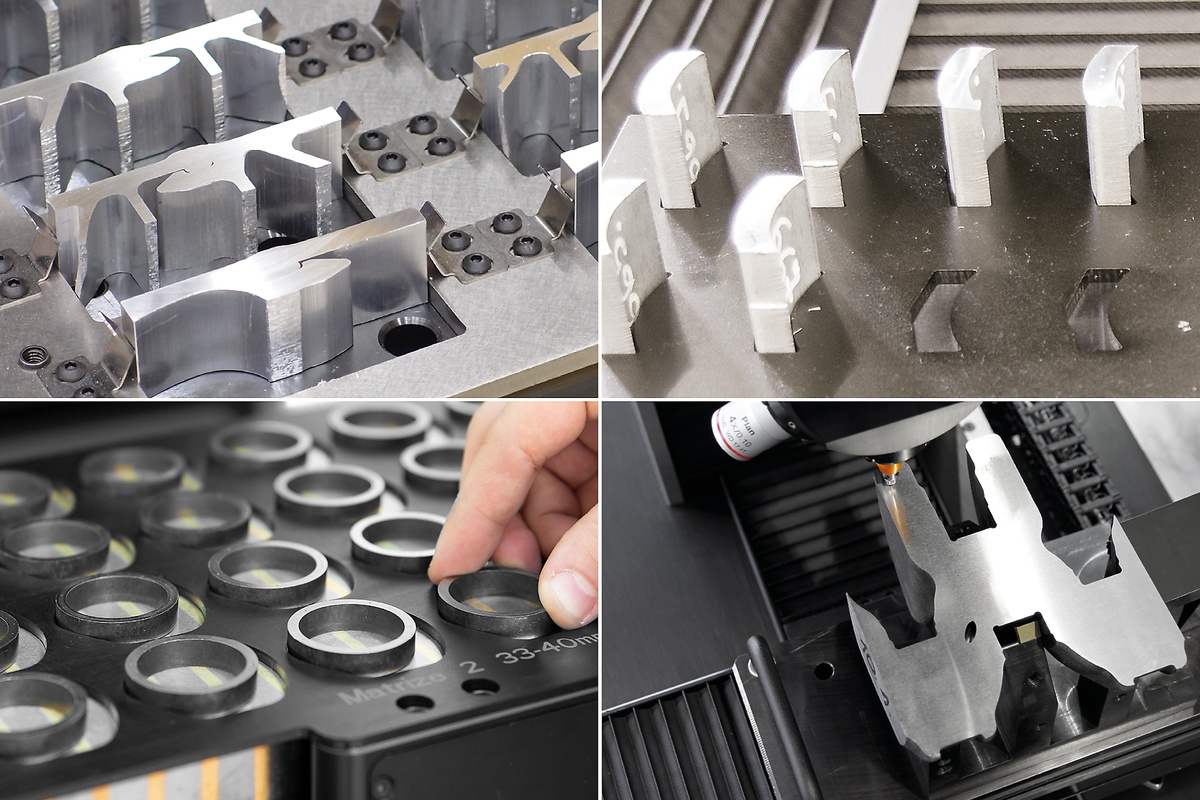

È possibile configurare una serie di elementi di bloccaggio e di tenuta per soddisfare i requisiti degli utensili. La protezione anticollisione trasparente opzionale può proteggere gli strumenti sul dispositivo da eventuali danni, garantendo al contempo una visione illimitata dell'interno della cella di prova.
Cambio del penetratore estremamente semplice e senza attrezzi grazie al meccanismo di rilascio rapido del penetratore;

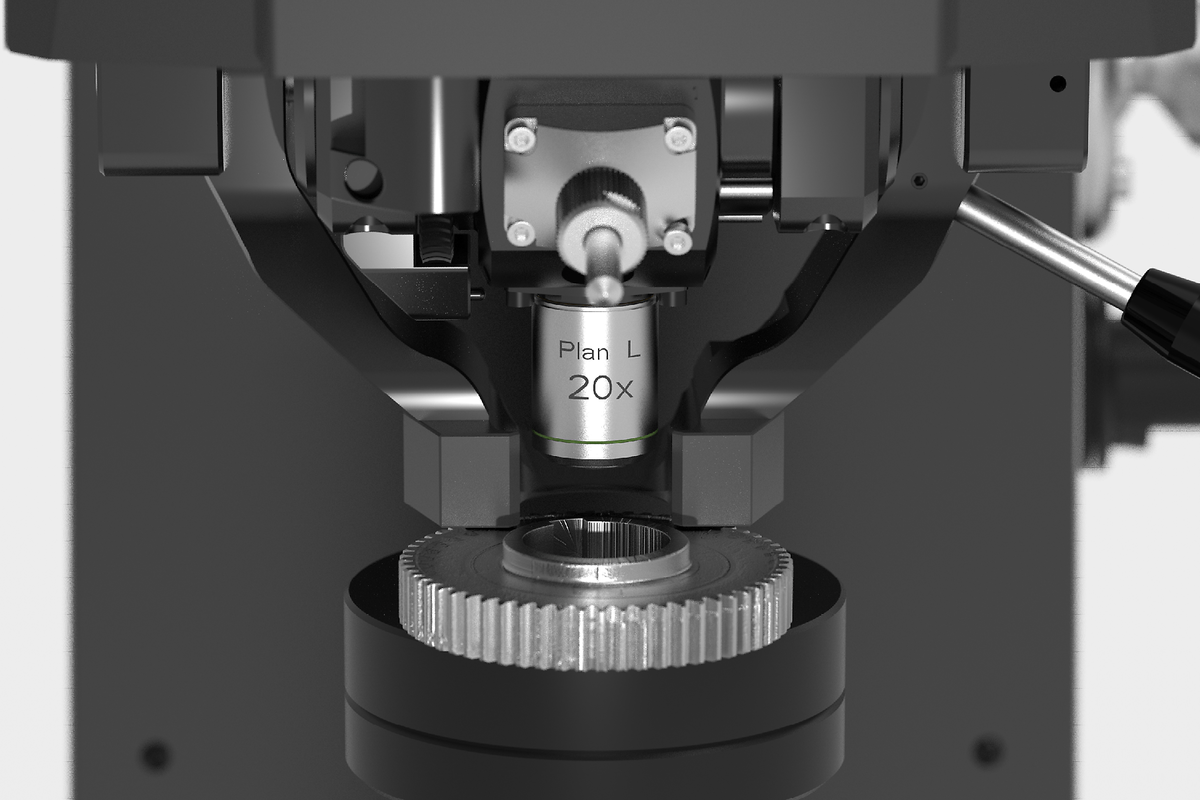

Copre semplicemente applicazioni universali: il concept con asse rotante orizzontale combina lo spazio per 5 utensili in un design unico e compatto. Gli elementi chiusi su tre lati assicurano un bloccaggio sicuro del pezzo vicino al punto di prova, anche con componenti di piccole dimensioni.
L'altezza della tavola di prova è regolabile in continuo (la posizione può essere fissata) tramite la guida del mandrino con cuscinetti a rulli senza gioco - ideale per prove in serie e in progressione completamente automatiche su pezzi con altezza di prova identica. La sequenza di test viene eseguita senza bloccaggio. Le prove individuali possono essere eseguite anche con il morsetto portadisco girevole brevettato.

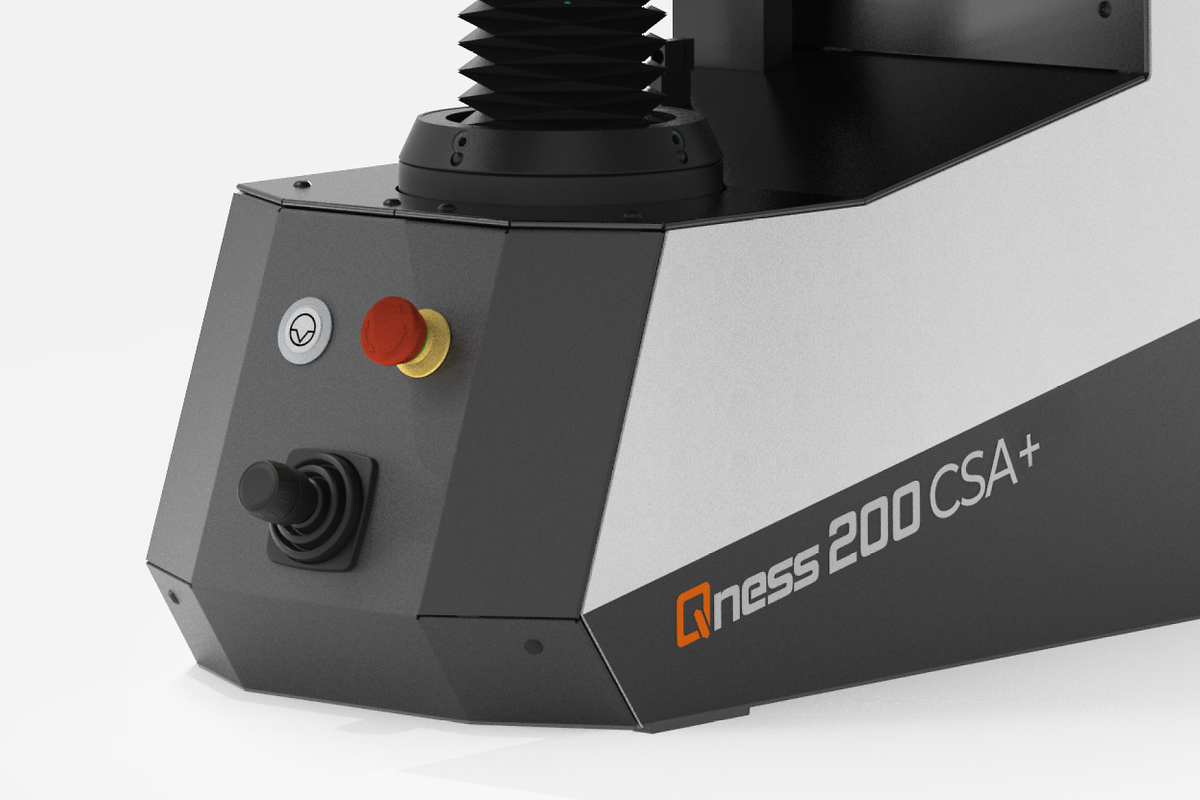

La slitta XY automatica con azionamento di posizionamento ad alta precisione consente di eseguire numerose serie di test e curve di durezza. Joystick esterno per il controllo dell'asse. Superficie di appoggio utilizzabile: 180 x 200 mm, percorso di traslazione: X 220 / Y 220 mm.
I portacampioni QATM, con un massimo di otto campioni incorporati, possono essere posizionati sul grande supporto del pezzo da testare in un'unica operazione.
Levigatura, lucidatura e prova di durezza: tutto in un unico ciclo di lavoro. La macchina è stata progettata per essere equipaggiata con le piastre di levigatura delle macchine QPol, utilizzando uno speciale dispositivo. In questo modo si evita di dover smontare i campioni tra una fase e l'altra.

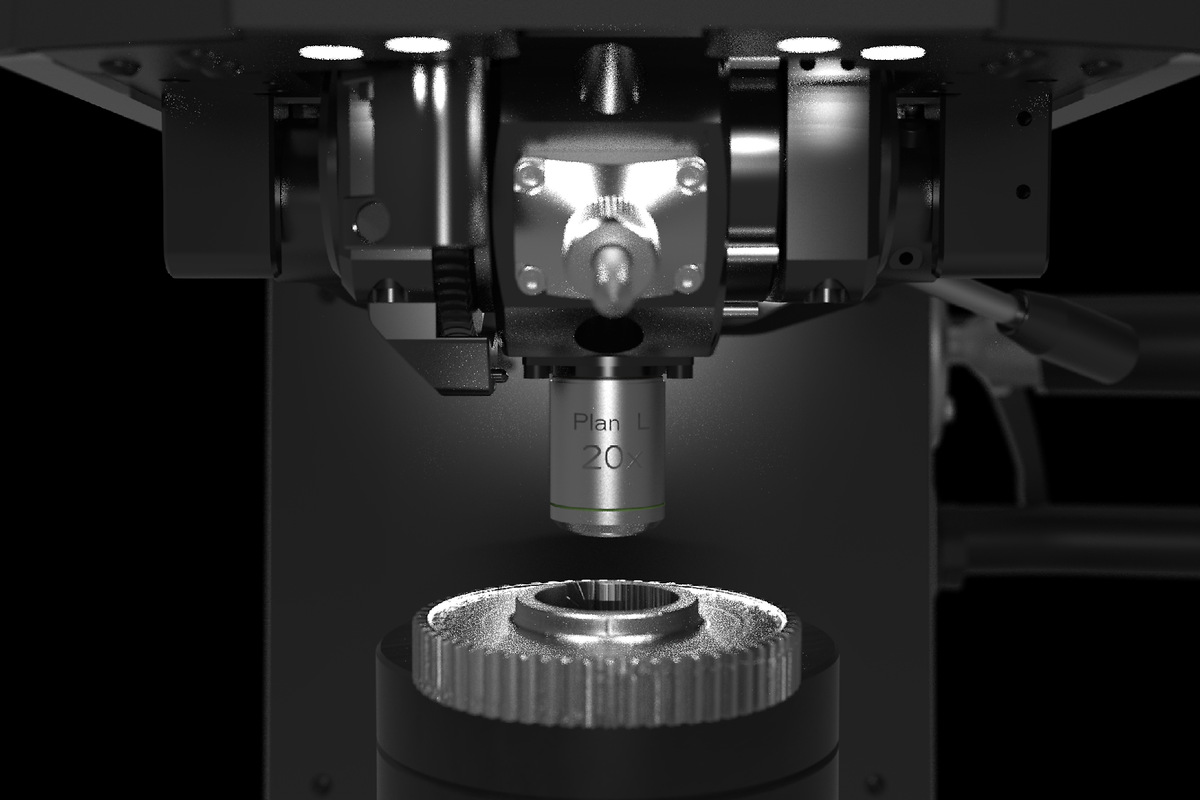

L'illuminazione brillante e uniforme dell'area di lavoro a LED consente di posizionare in modo sicuro il pezzo da testare. L'illuminazione dell'area di lavoro è progettata per illuminare lo spazio di prova senza creare ombre fastidiose.
Slitta XY completamente automatica e robusta con azionamento di posizionamento ad alta precisione. Joystick dinamico per il controllo di tutti e 3 gli assi (XYZ). Superficie di appoggio utilizzabile 200 x 180 mm.
Il motore a induzione ad alte prestazioni consente di ottenere una forza di serraggio ideale del pezzo. La potenza di serraggio viene adattata al metodo di prova e viene impostata automaticamente in modo da essere superiore alla forza di prova. Gli operatori non devono impostare i livelli e possono contare sul dispositivo per garantire un adattamento sicuro e ottimizzato.

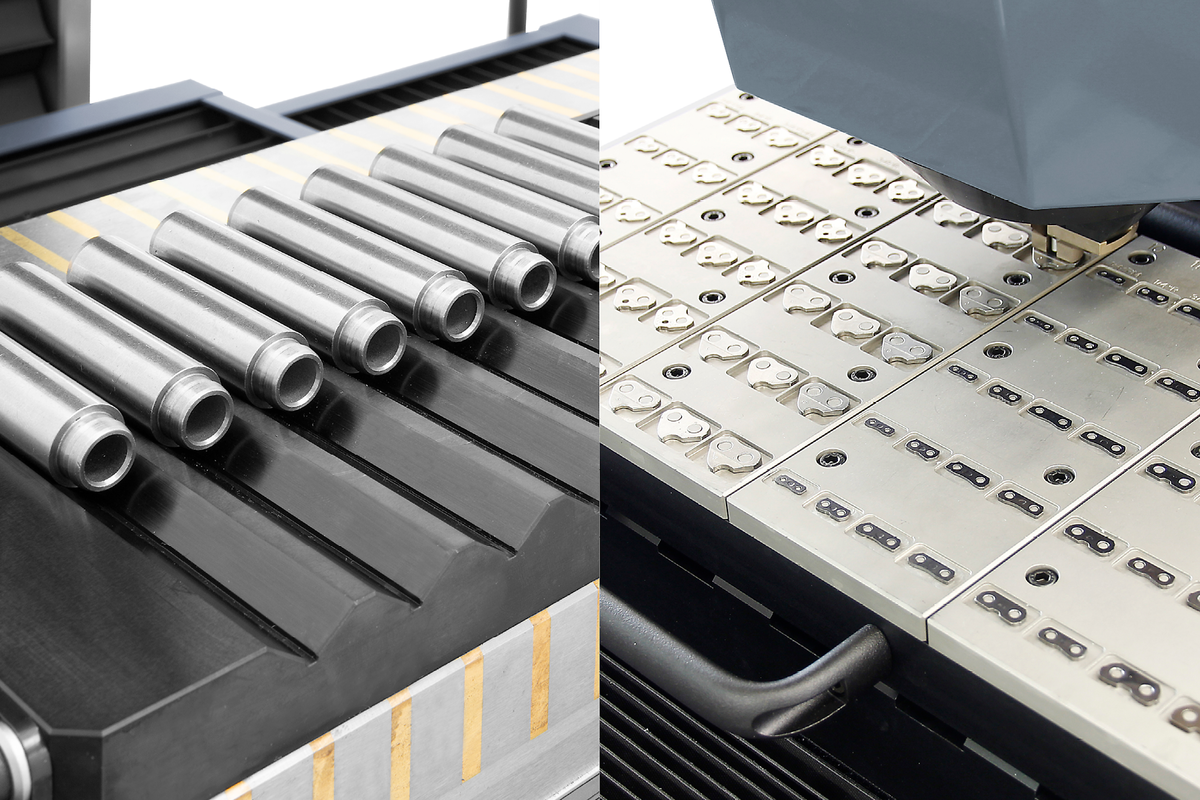

QATM è il punto di riferimento giusto per la consulenza su requisiti complessi e dispositivi di bloccaggio! Saremo lieti di consigliarvi, ideare, personalizzare e implementare una soluzione per voi. Solo la giusta soluzione di bloccaggio dei componenti può garantire risultati affidabili.

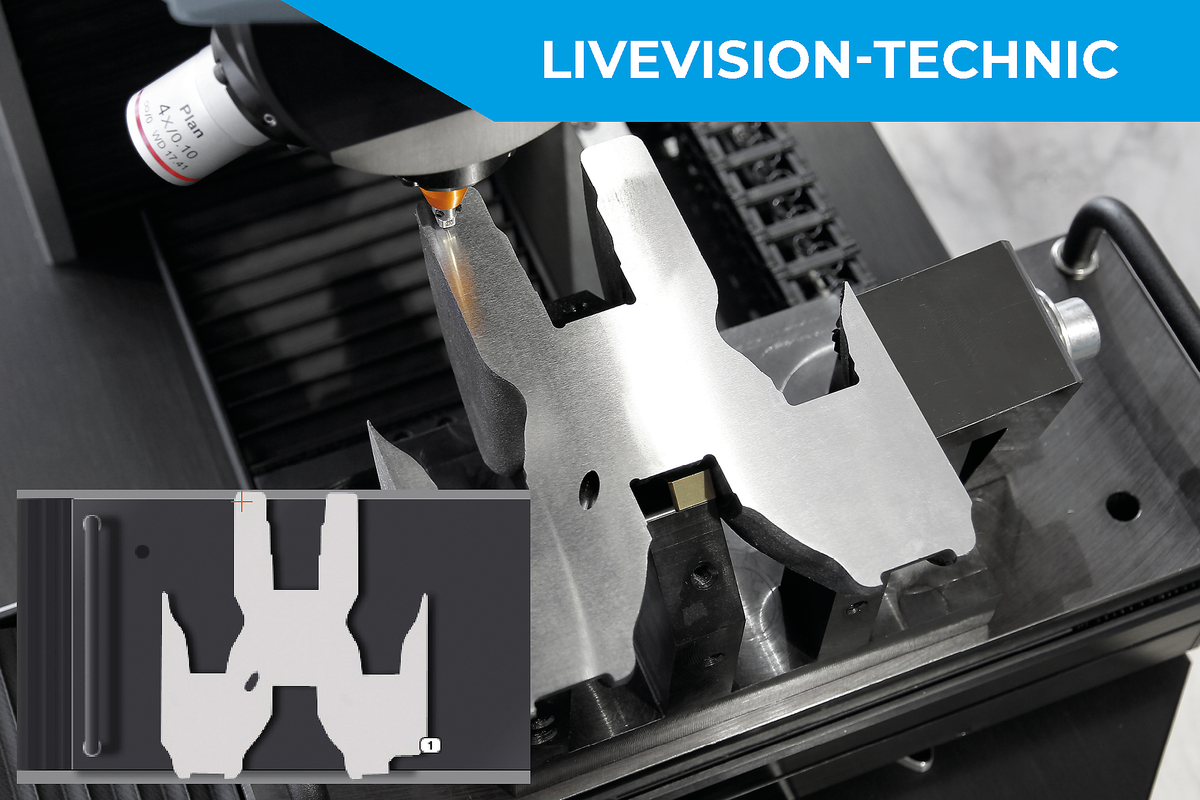

Massima facilità d'uso grazie alla telecamera a colori da 5 megapixel che registra l'intero campione per una perfetta visione d'insieme e la documentazione nel protocollo. Nelle versioni CA+ e A+ è standard registrare l'intera superficie del tavolo come immagine del campione.
Un'intera gamma di dati rilevanti, come schemi di prova, metodi di prova e campi utente, può essere attivata tramite riviste di campioni predefinite. QATM è in grado di fornire la configurazione di fissaggio, le matrici e i sistemi di cassette più adatti per ogni esigenza.

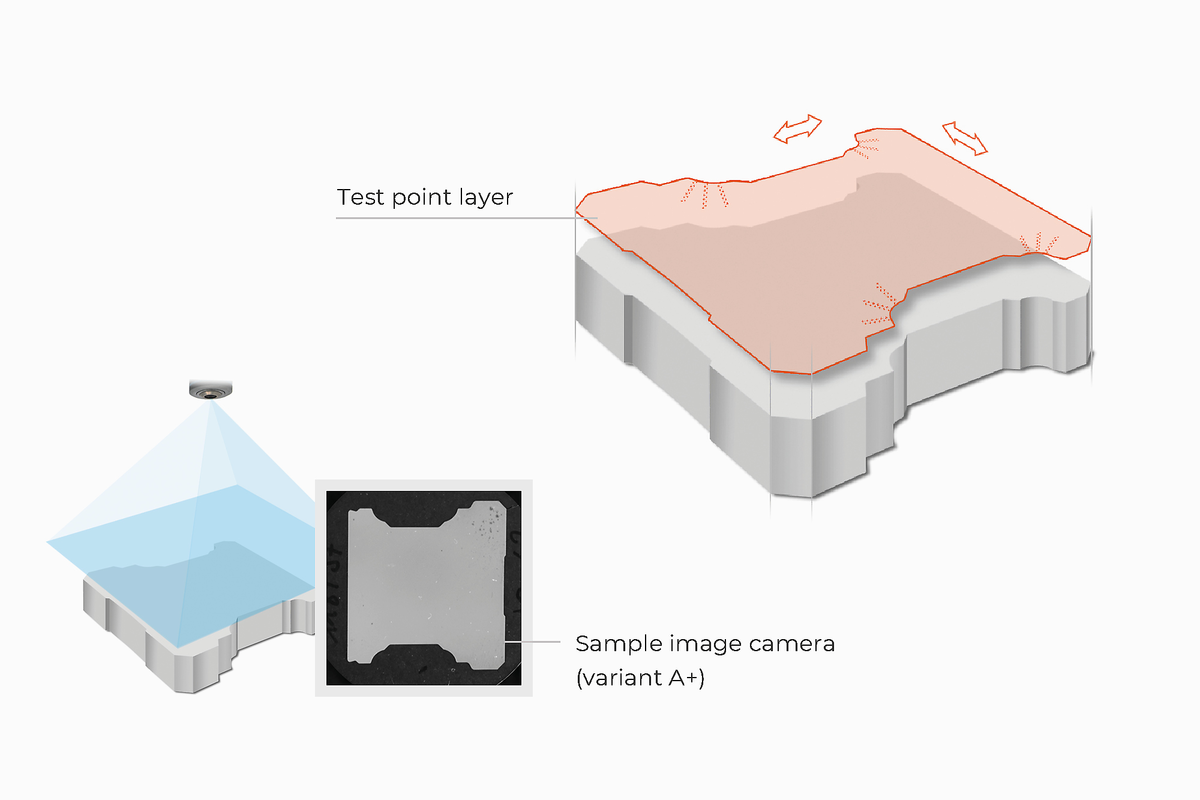

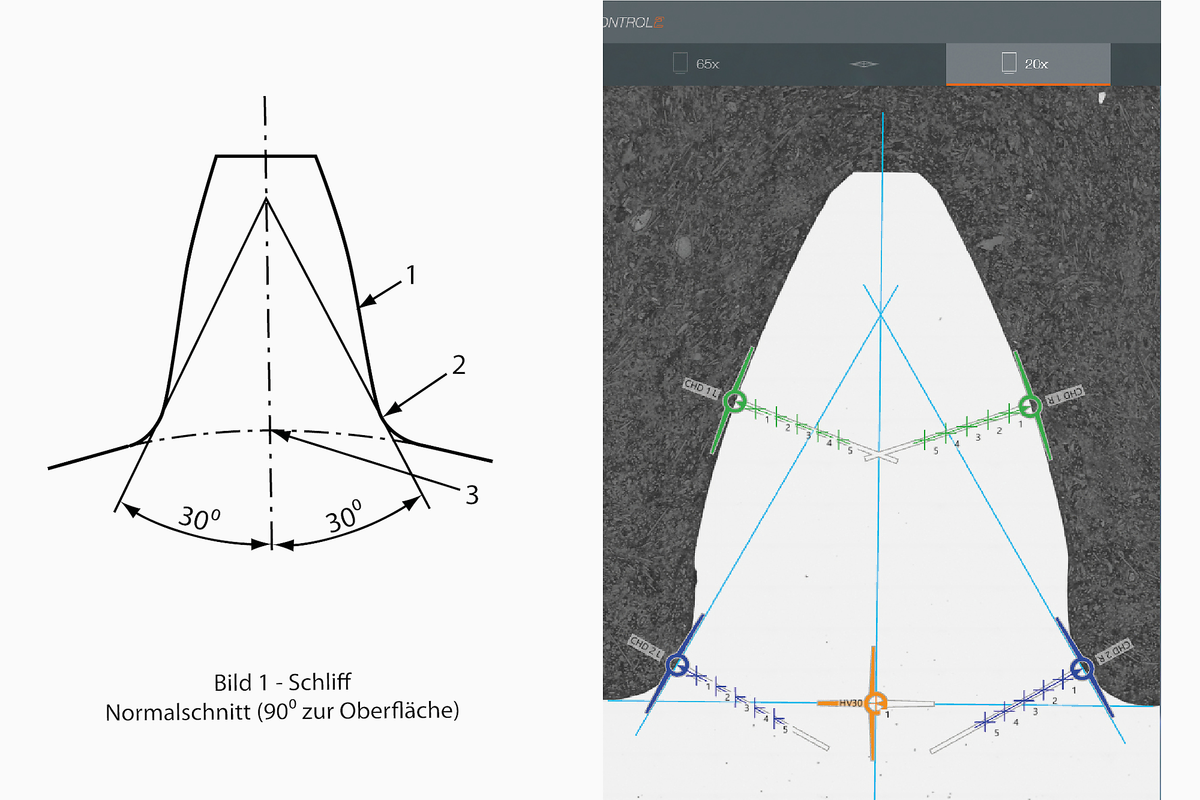

La dispendiosa creazione di punti di prova, specialmente per il test del fianco del dente, è ridotta al minimo per mezzo di modelli predefiniti. La versione A+ consente di eseguire l'intera procedura normalizzata tra HV30 e HV1 con un unico dispositivo.

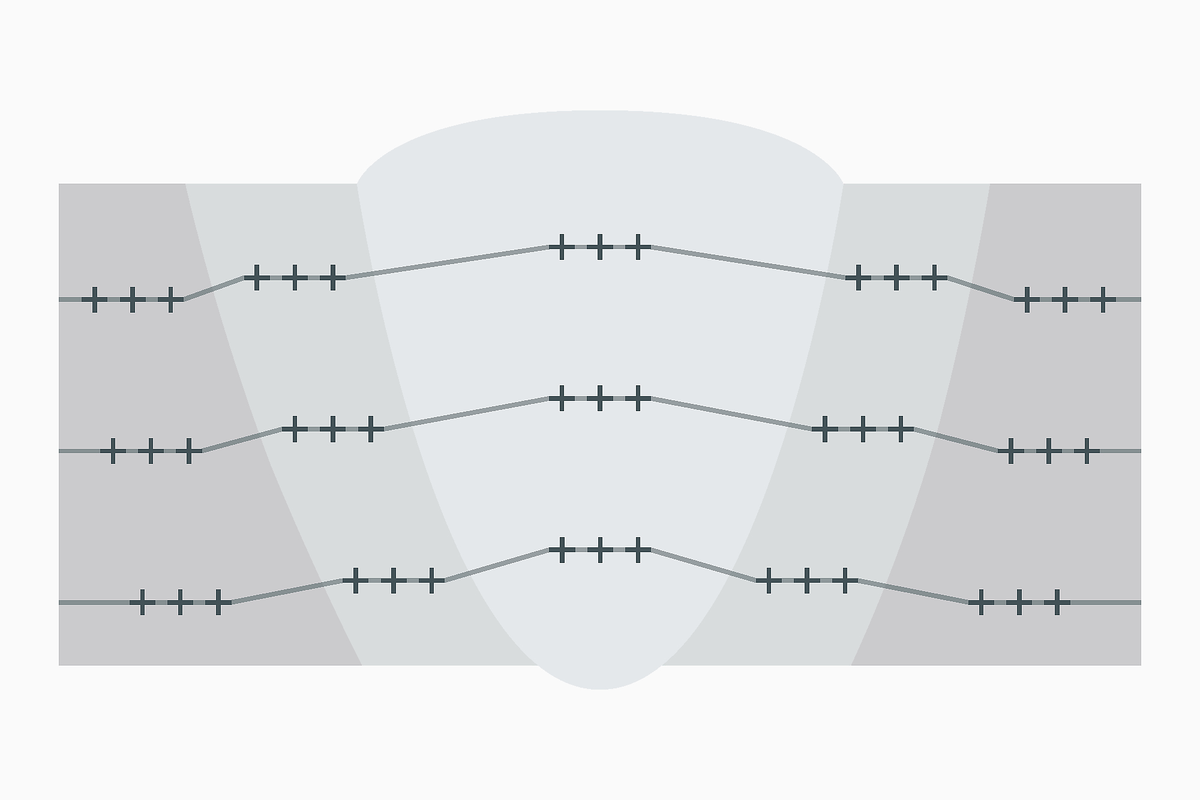

La fornitura seriale di funzioni "Advanced Welding" facilita l'integrazione semplice e conforme alle norme (ad es. EN ISO 9015 & EN ISO 22826) della mappatura dei test di durezza Brinell / Knoop / Vickers. I modelli predefiniti possono essere semplicemente adattati ad ogni rispettivo pezzo di prova tramite funzioni interattive. Se necessario, i moduli Qpix INSPECT possono anche fornire un'analisi grafica del materiale simultanea del cordone di saldatura.
Il modulo software opzionale "grafico di durezza 2D/3D" è l'aiuto perfetto per la determinazione dettagliata della distribuzione della durezza sulla sezione totale, specialmente per i materiali trattati termicamente. Questo è estremamente importante nell'esplorazione dei materiali e anche per le prove di saldatura o nell'analisi dei danni.

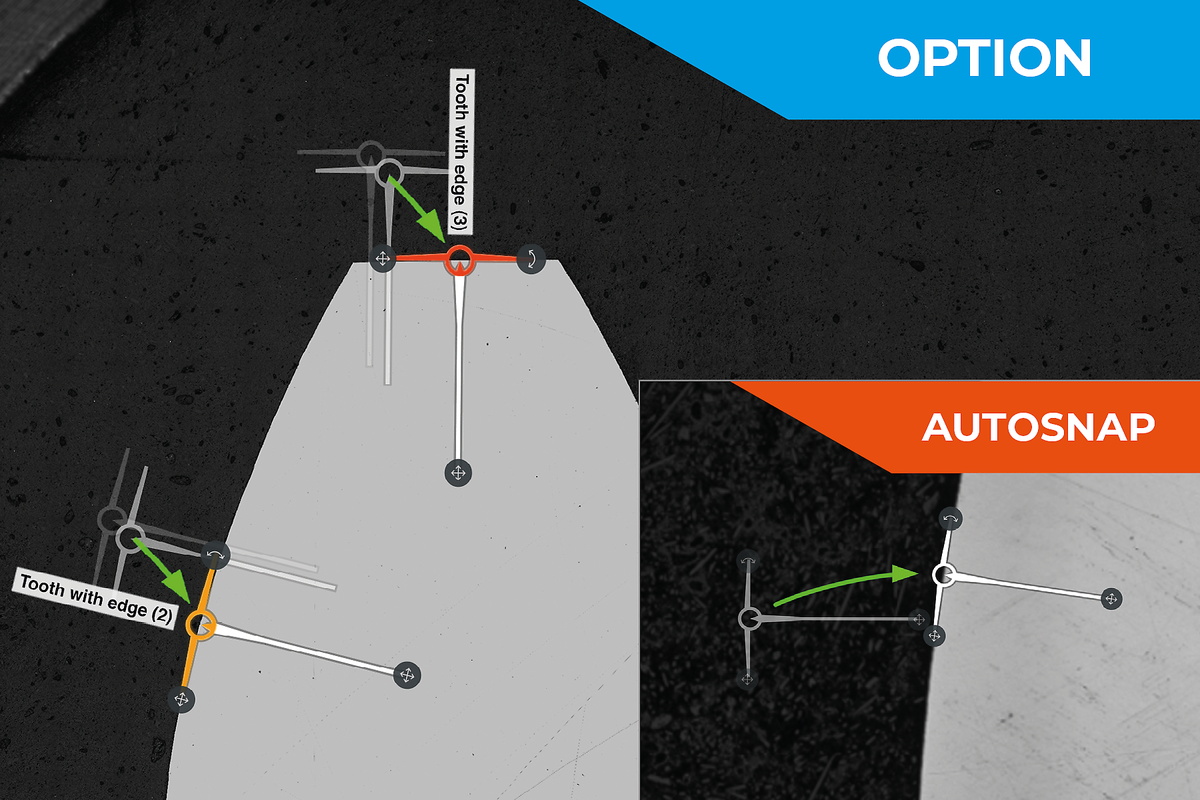

Il riconoscimento dei bordi implica l'adattamento automatico dei punti di partenza della fila di test al bordo del campione quando si utilizzano il progetto e le sagome corrispondenti. Il modulo aumenta significativamente il grado di automazione ed è un'aggiunta ideale alla funzione AutoSnap fornita in serie.
Il valore K1C viene stabilito tramite la misurazione a norma delle 4 linee di frattura. Il MPa√m viene poi calcolato automaticamente.

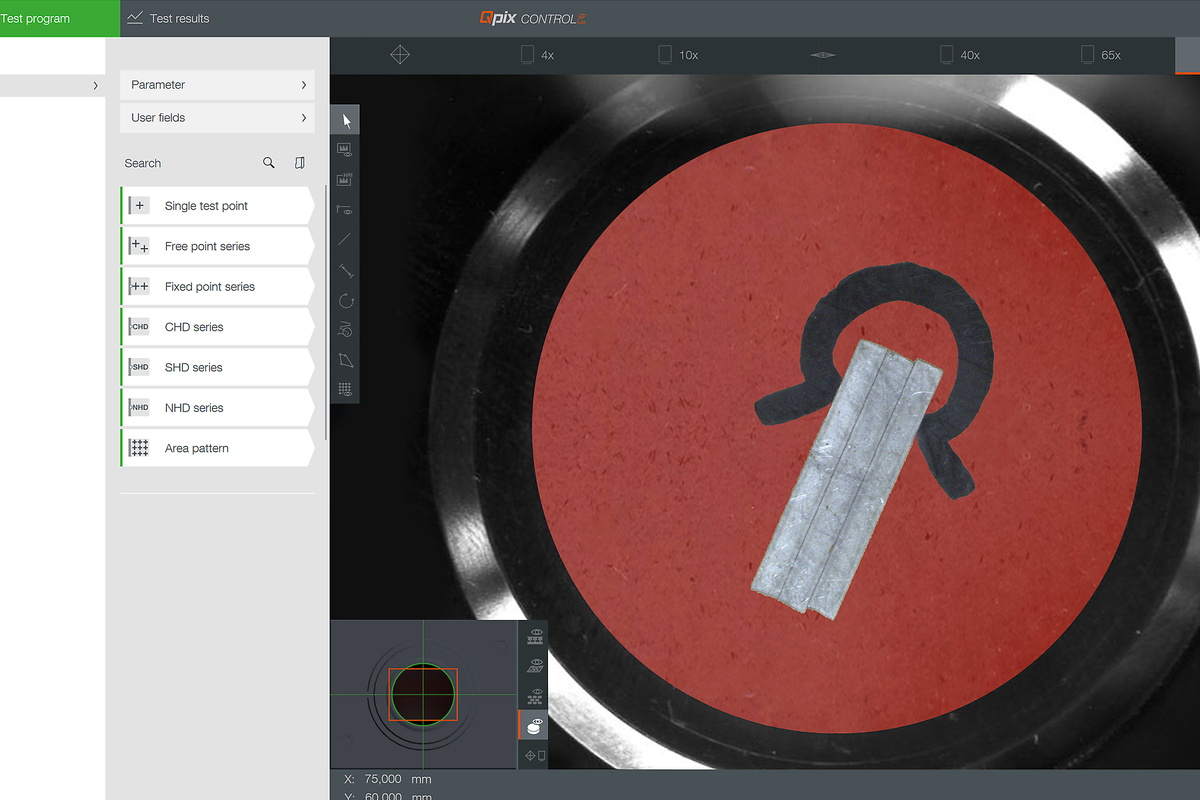

Intuitivo, chiaramente organizzato e professionale: Il software di prova di durezza Qpix Control2 di nuova generazione, sviluppato sulla base dei feedback e dei suggerimenti dei clienti per garantire la massima facilità d'uso. Il software include immagini 3D e un'ampia gamma di elementi di controllo e visualizzazioni di facile comprensione. Stabilisce nuovi standard nelle prove di durezza.
Campioni identici possono essere impostati nel software in scala come modello 3D.

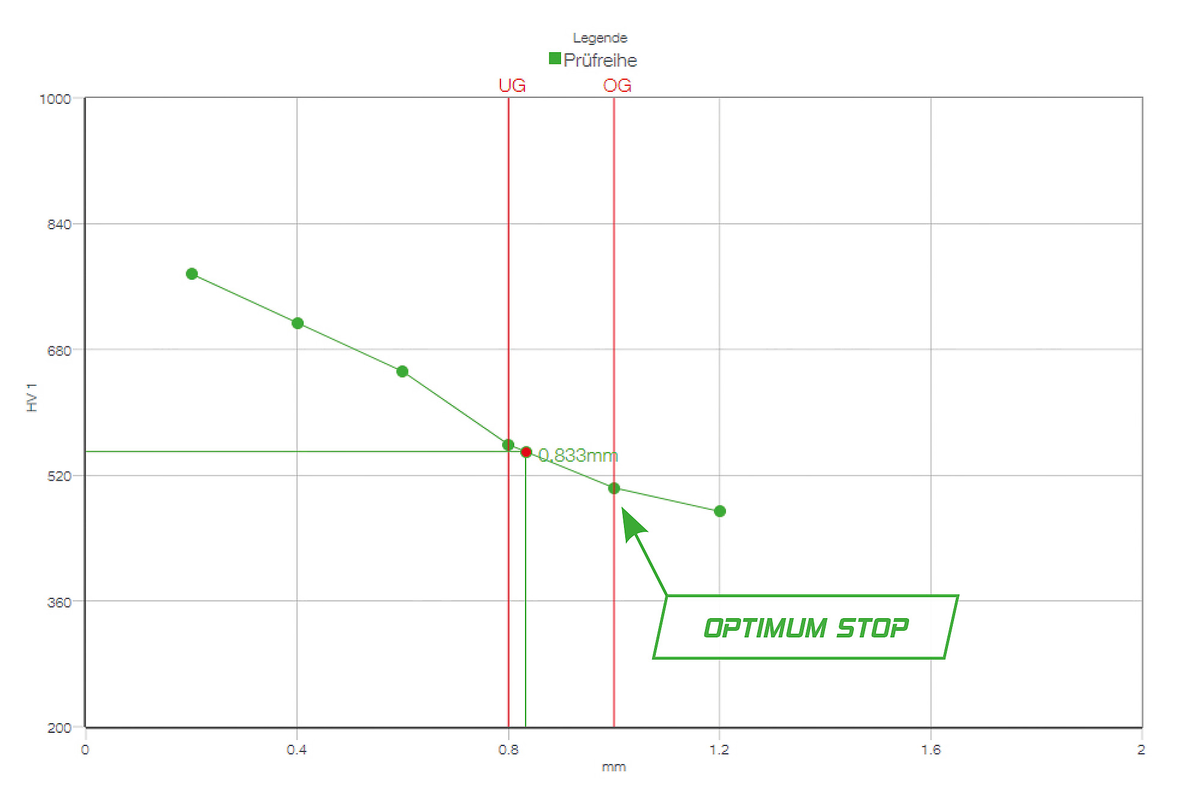

Time-saving test mode ‘Complete all indentations – then evaluate’ and ‘Optimum Stop’ to complete test series as soon as the lower hardness limit has been undercut.
Qconnect è l'interfaccia del software QATM Qpix Control2, che fornisce ai clienti un portafoglio completo di connettività tra dispositivi - dalla produzione in serie, interfacce XML aperte (bidirezionali) e soluzioni plug-in pre-specificate, come il QDAS Plug-In+, fino a soluzioni di connettività specifiche del cliente implementate completamente da QATM. Abbiamo una soluzione professionale per ogni esigenza applicativa.

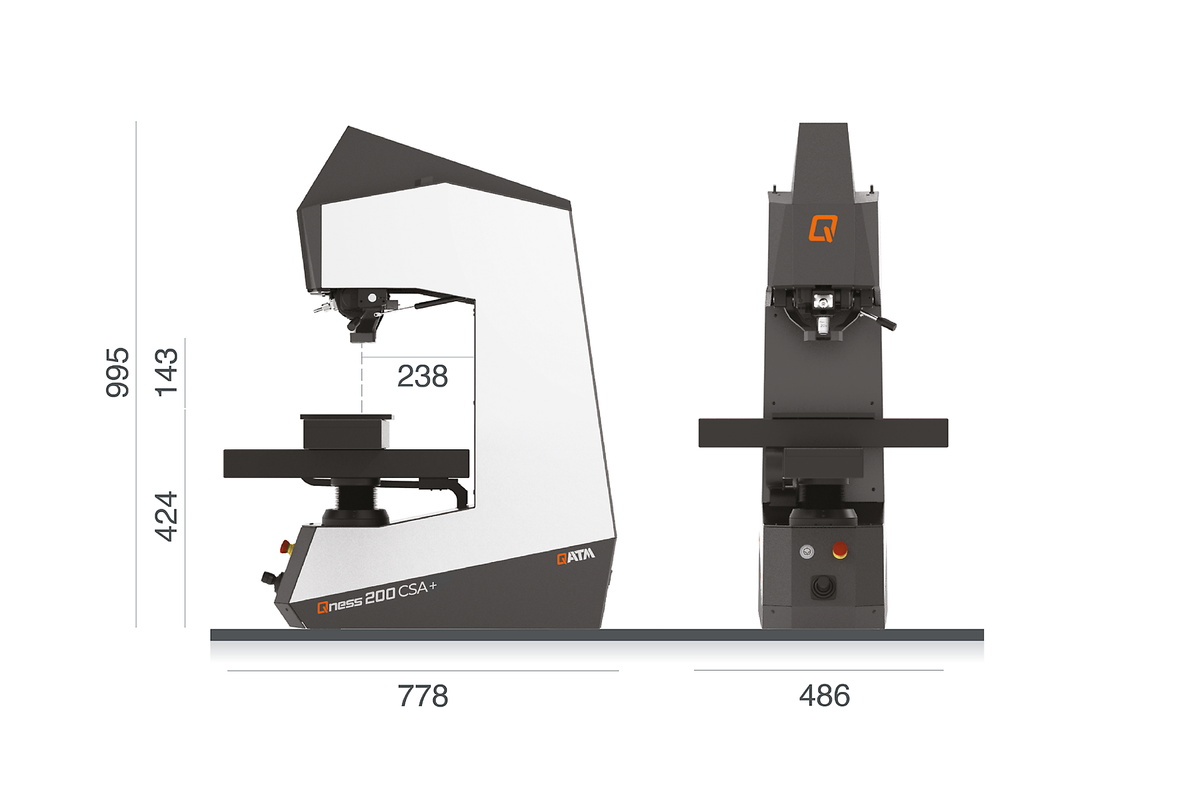

| Gamma di forza di prova | 0.5 - 187.5 kg (4.9 - 1839 N) |
| Posizioni dell'utensile | 5 (cambio utensili) |
| Software | QPIX CONTROL 2 |
| Regolazione dell'altezza | motorizzato |
| Altezza di prova | 140 mm |
| Profondità della gola | 238 mm |
| Tavolo di prova | 180 x 200 mm |
| Percorso di traslazione | X 220 / Y 220 mm |
| Peso massimo del pezzo | illimitato |
| Peso del dispositivo di base | 174 kg |
| Sequenza di prova | completamente automatico / applicazione elettronica della forza |
| Sistema di telecamere / Trasferimento dell'immagine | 5 MP ethernet industrial standard |
| Sistema operativo / Disco rigido | Windows 10 IoT / 128 GB SSD |
| Porte | 1x USB (anteriore) 4x USB, 2x RJ45 (Ethernet), 1x DisplayPort, 1x RS232, 1x HDMI |
| Obiettivi | XLED 2, XLED 5, 5x, 10x, 20x, 50x, 100x |
| Campo visivo (secondo la dotazione) | 0.113 x 0.084 mm (100x) to 4.24 x 3.18 mm (XLED2) |
| Opzioni aggiuntive | QATM designer pedestal, collision protection, cross laser, test anvils,prisms, data connections, barcode/QR code reader etc. |
