La nuova serie di durometri Brinell / Knoop / Rockwell / Vickers EVO di QATM combina tempi di ciclo estremamente brevi con la massima precisione.
Il caratteristico telaio a forma di "C" dà il nome alle versioni CS e C della serie Qness 250/750/3000 EVO.
Il concetto collaudato con testa di prova fissa e mandrino mobile su/giù è stato uno standard nei test di durezza per molti decenni ed è ideale per piccoli pezzi di prova - come modello "C" per componenti di altezza fino a un massimo di 395 mm e come modello ancora più compatto "CS" con 175 mm di altezza massima di prova.
Video di prodotto
Test di durezza Brinell, Knoop, Rockwell o Vickers? Il sofisticato concetto di cambio utensile con un angolo di rotazione dell'asse di 15° offre spazio per 8 utensili in un'unica unità compatta. Gli elementi del portautensili con forma chiusa su tre lati garantiscono un serraggio sicuro del pezzo intorno al punto di prova, anche per pezzi piccoli.
Brinell
DIN EN ISO 6506, ASTM E-10
Vickers
DIN EN ISO 6507, ASTM E-384, ASTM E92
Rockwell
DIN EN ISO 6508, ASTM E-18
Knoop
DIN EN ISO 4545, ASTM E-92, ASTM E-384
Plastics
DIN EN ISO 6507, ASTM E-92, ASTM E-384
Conversioni integrate: DIN EN ISO 18265, DIN EN ISO 50150, ASTM E140
Brinell
DIN EN ISO 6506, ASTM E-10
Vickers
DIN EN ISO 6507, ASTM E-384, ASTM E92
Rockwell
DIN EN ISO 6508, ASTM E-18
Knoop
DIN EN ISO 4545, ASTM E-92, ASTM E-384
Plastics
DIN EN ISO 2039
Conversioni integrate: DIN EN ISO 18265, DIN EN ISO 50150, ASTM E140
Brinell
DIN EN ISO 6506, ASTM E-10
Vickers
DIN EN ISO 6507, ASTM E-384, ASTM E92
Rockwell
DIN EN ISO 6508, ASTM E-18
Knoop
DIN EN ISO 4545, ASTM E-92, ASTM E-384
Plastics
DIN EN ISO 2039
Conversioni integrate: DIN EN ISO 18265, DIN EN ISO 50150, ASTM E140

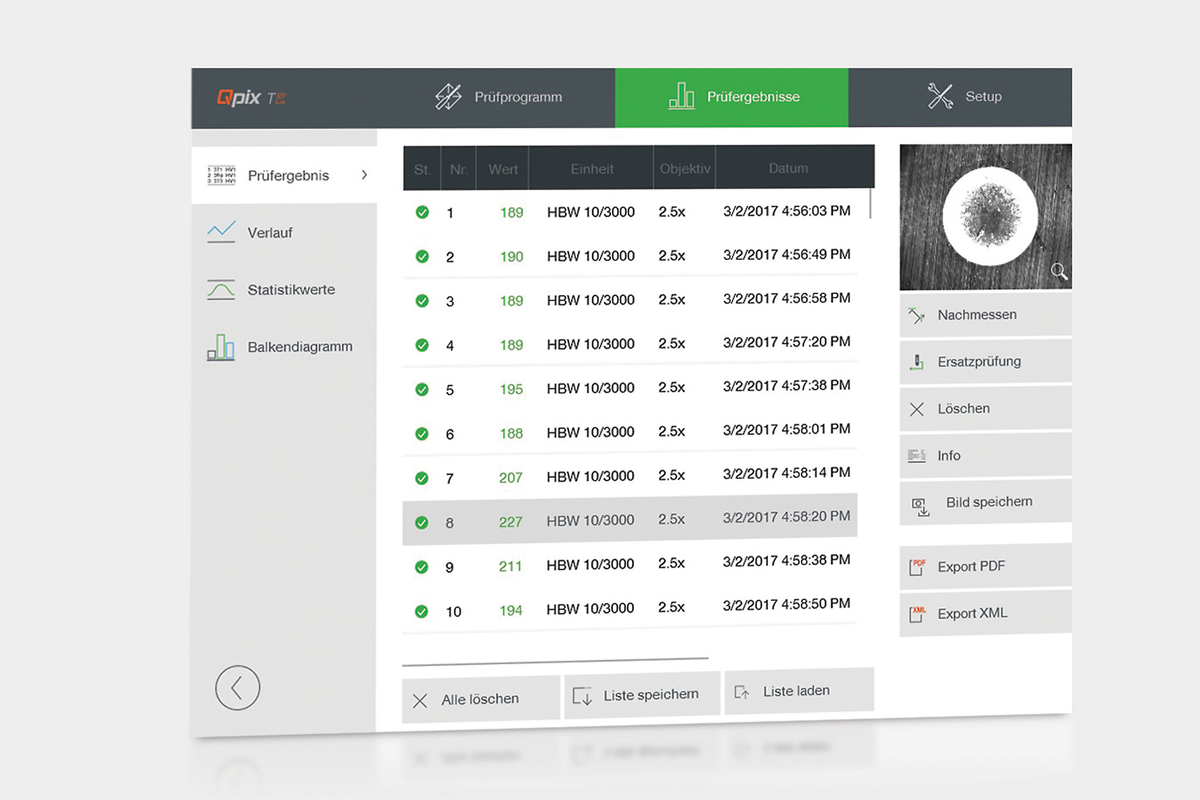

All QATM hardness testers with QpixControl2 and QpixT2 software seamlessly integrate into the Verder Scientific IoT platform, providing enhanced functionality and seamless connectivity.

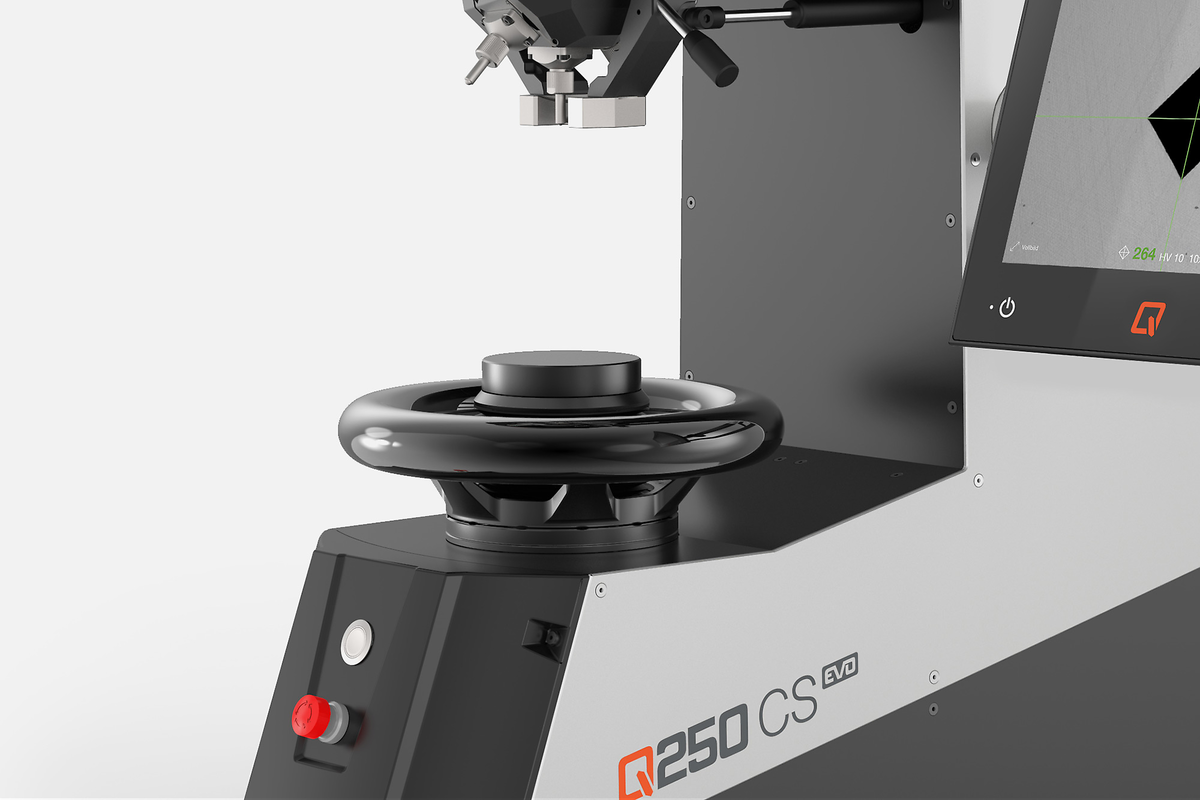

tramite una guida del mandrino stabile e ultraprecisa con cuscinetti a rulli. Struttura solida, che non richiede manutenzione, con un sofisticato volantino cromato nero. Tutti i modelli di durometro Brinell / Knoop / Rockwell / Vickers della serie EVO sono disponibili con un supporto da tavolo Ø25 mm (adattatore opzionale ¾" disponibile).

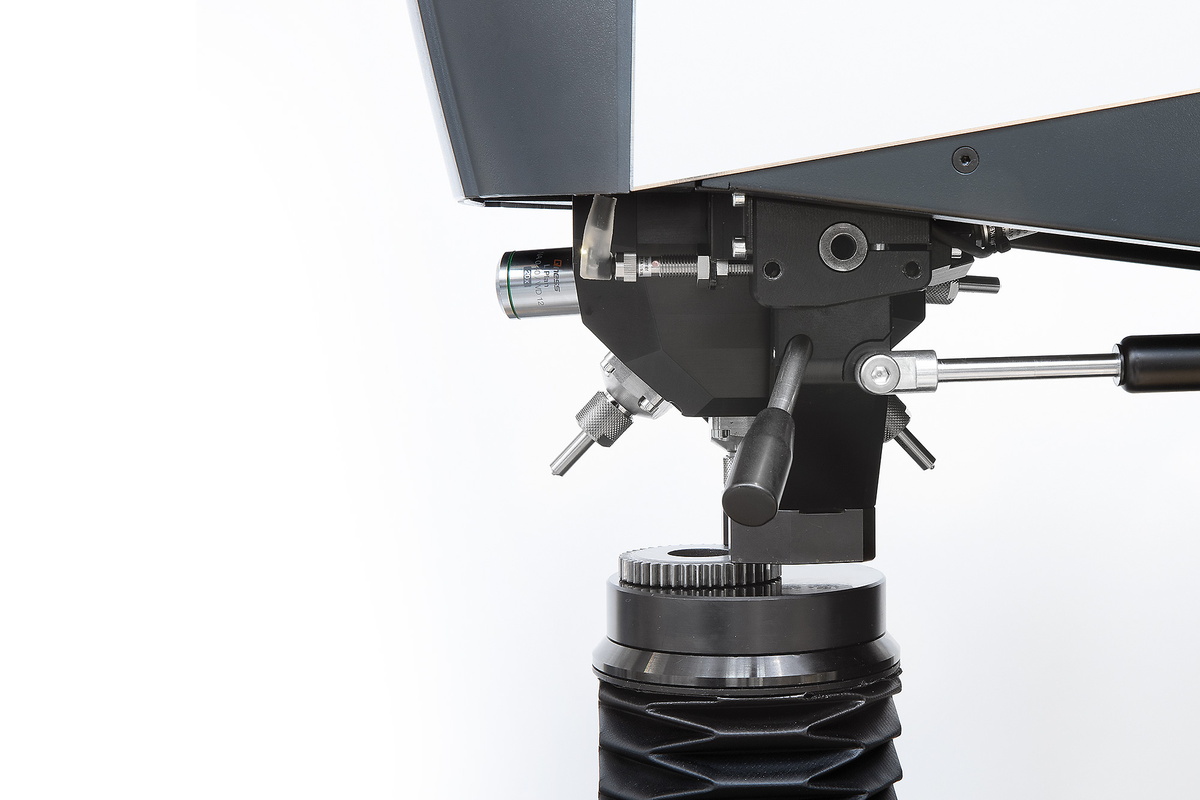

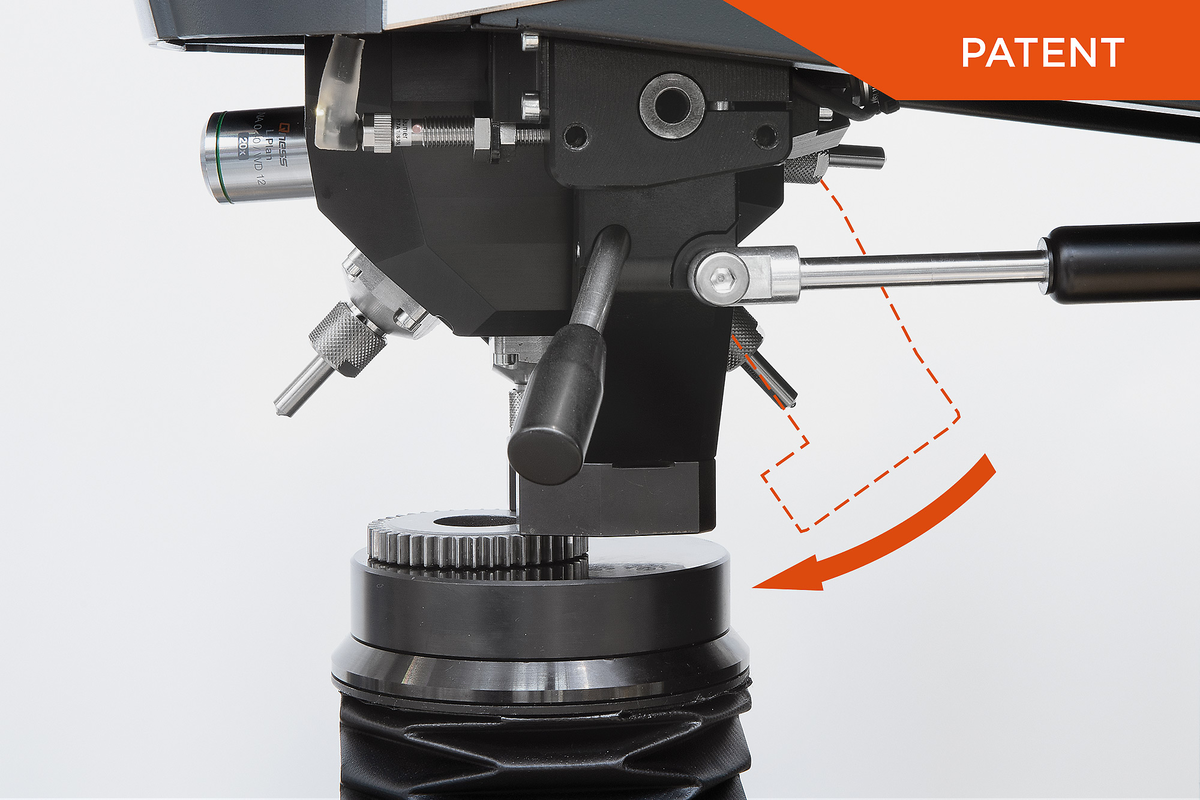

Nessun lungo cambio di utensile per posizioni di prova inaccessibili. Il portautensili può essere ruotato all'interno e all'esterno mediante azione manuale o motorizzata, a seconda delle necessità. Inoltre, gli elementi di serraggio possono essere cambiati facilmente e adattati al componente del cliente.

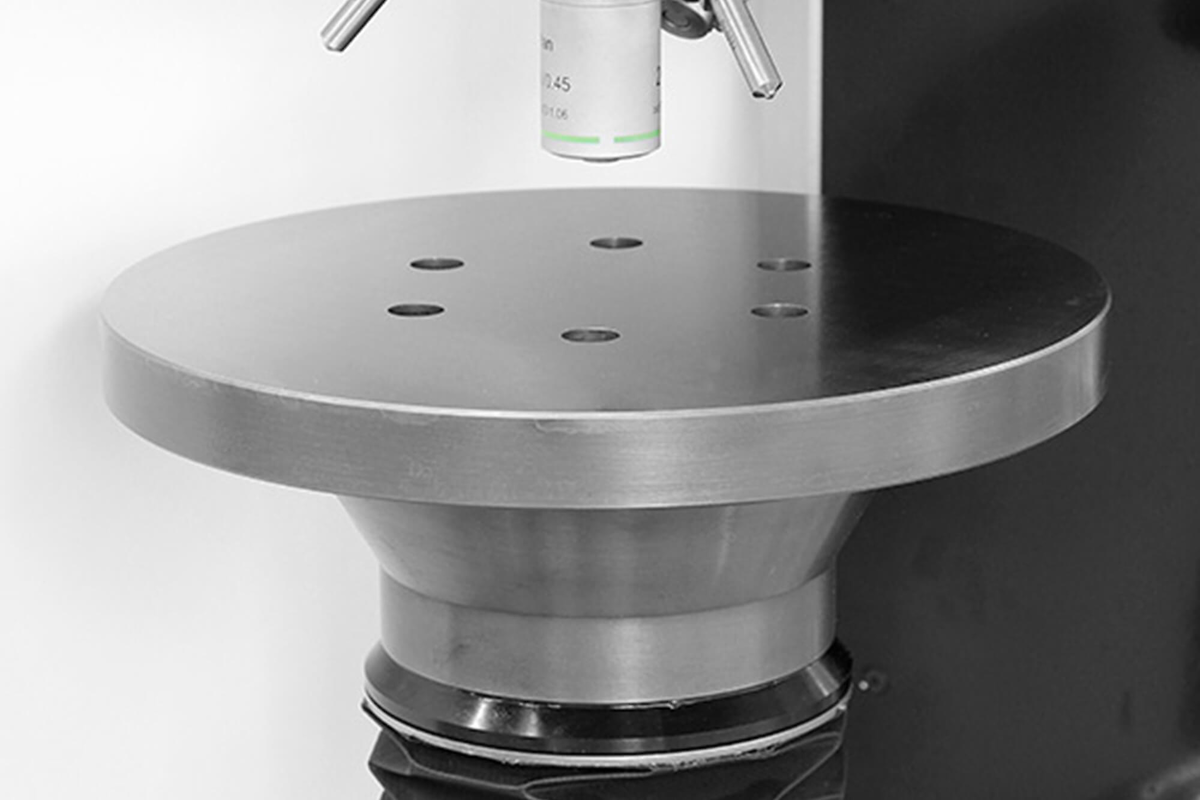

L'ampia gamma di incudini e prismi disponibili consente di eseguire prove di durezza su oggetti insolitamente grandi o sferici e su oggetti con superficie di prova non uniforme.
Tutti i durometri 250/750/3000 della serie EVO sono equipaggiati di serie con il bloccaggio per 2 utensili - semplice e conveniente con spazio per una testa di prova e una lente o XLED - ideale per esigenze di prova immutabili
Cambio del penetratore estremamente semplice e senza attrezzi grazie al meccanismo di rilascio rapido del penetratore;

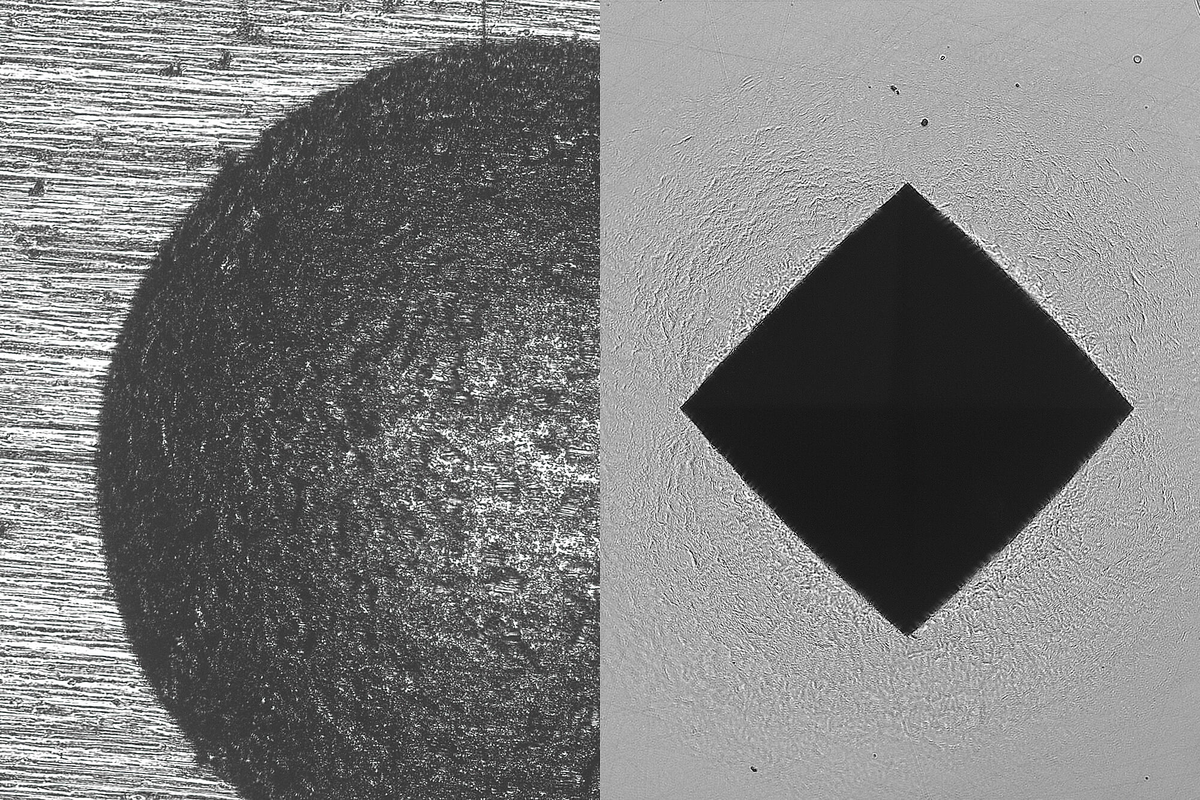

Il sistema ottico è stato completamente rinnovato. È stato costruito in loco nella camera bianca dello stabilimento QATM e beneficia dell'esperienza completa dell'azienda. Tutti i nuovi dispositivi condividono un sistema di microscopio universale che copre tutti gli intervalli visivi necessari tra 0,1 mm e 8 mm con la massima chiarezza e contrasto. Il sistema QATM garantisce un'illuminazione uniforme su tutta l'immagine, indipendentemente dal grado di ingrandimento, e senza bordi scuri.

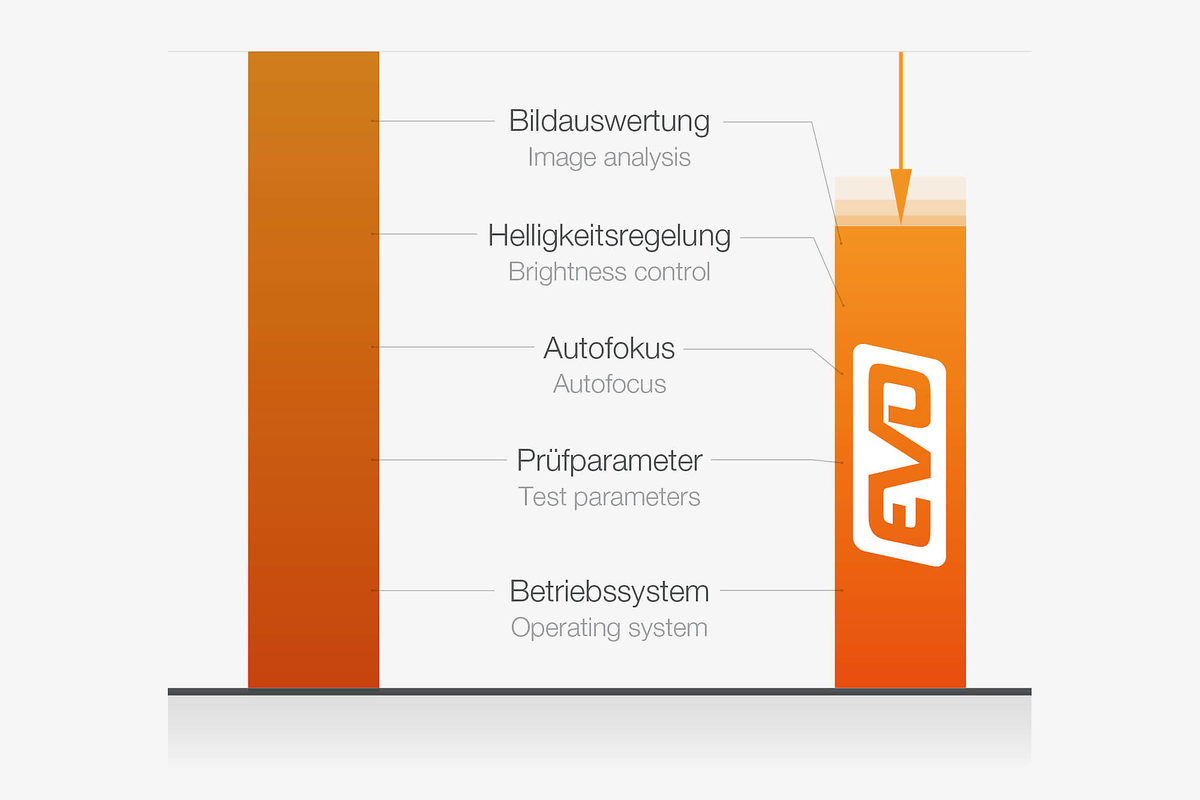

La nuova linea di prodotti EVO garantisce parametri di test ottimizzati, un PC Windows 10 più veloce, tempi di autofocus seriali molto più brevi, una regolazione della luminosità e una valutazione dell'immagine significativamente più rapide, il che contribuisce a tempi di completamento del ciclo molto più rapidi nelle prove di durezza di tutti i giorni, con rumori di funzionamento ancora più contenuti.

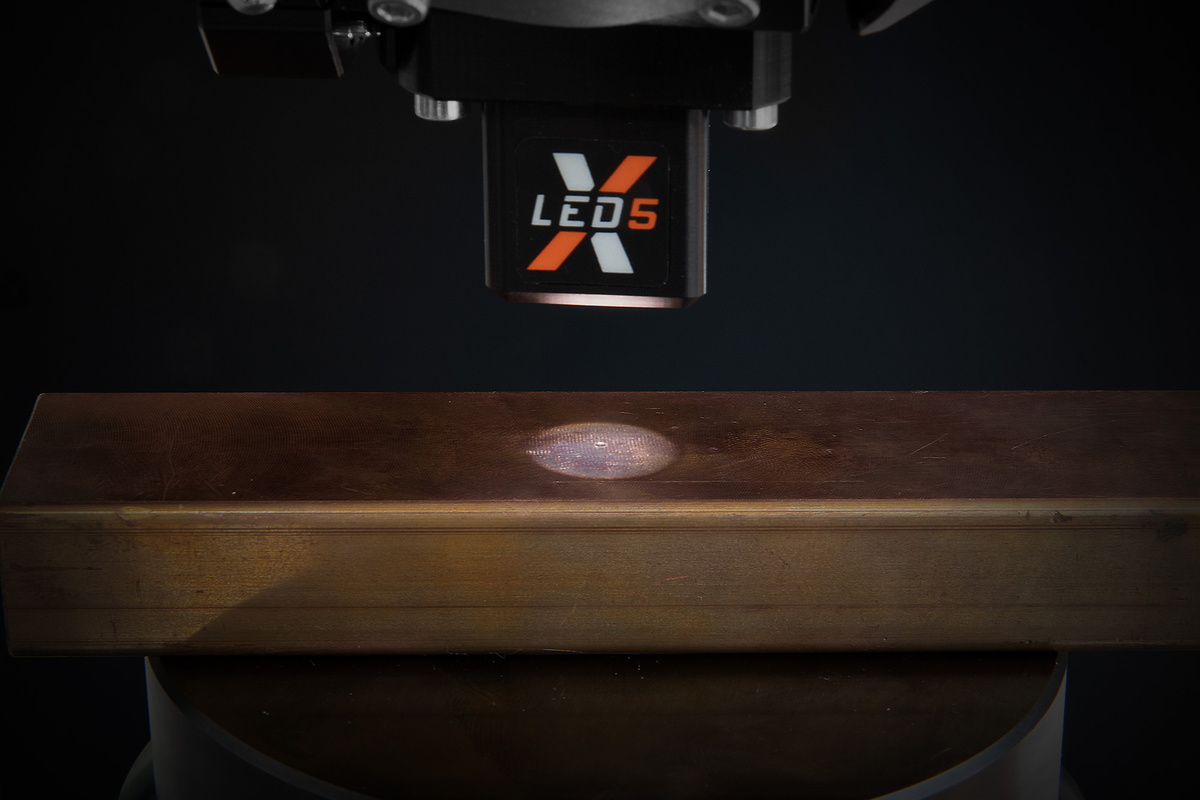

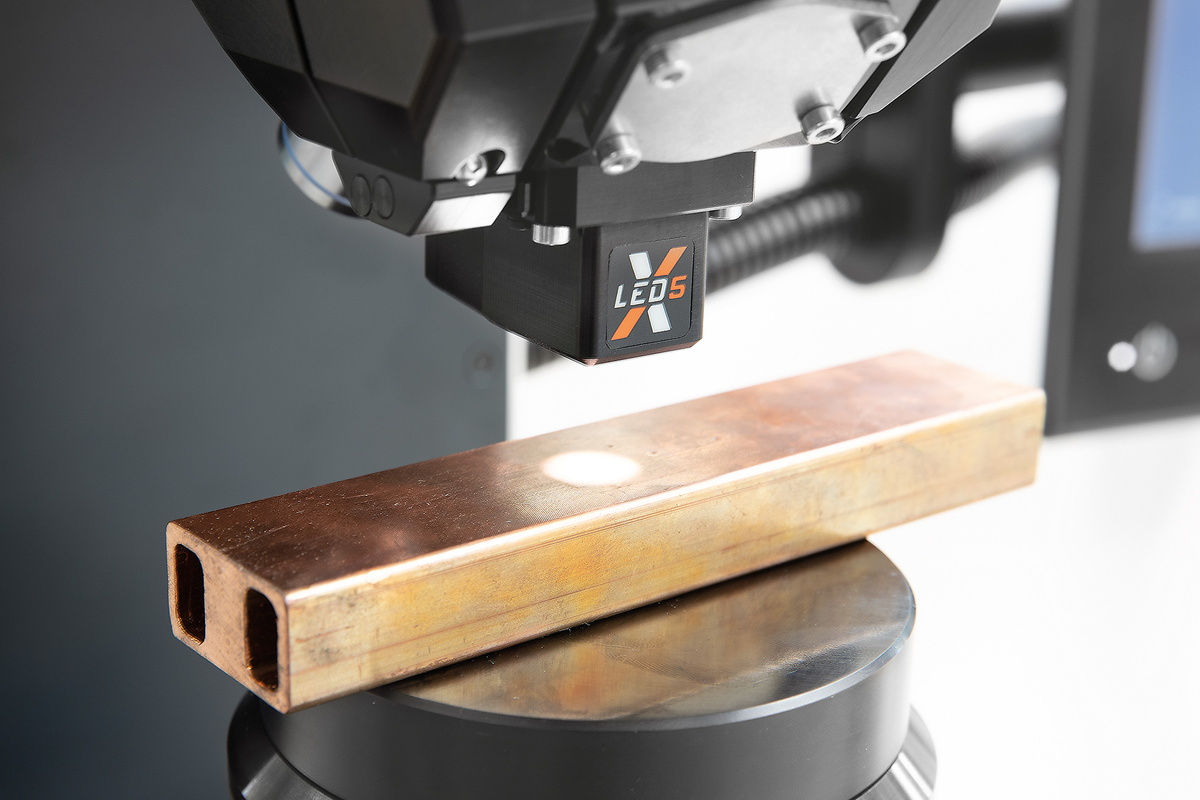

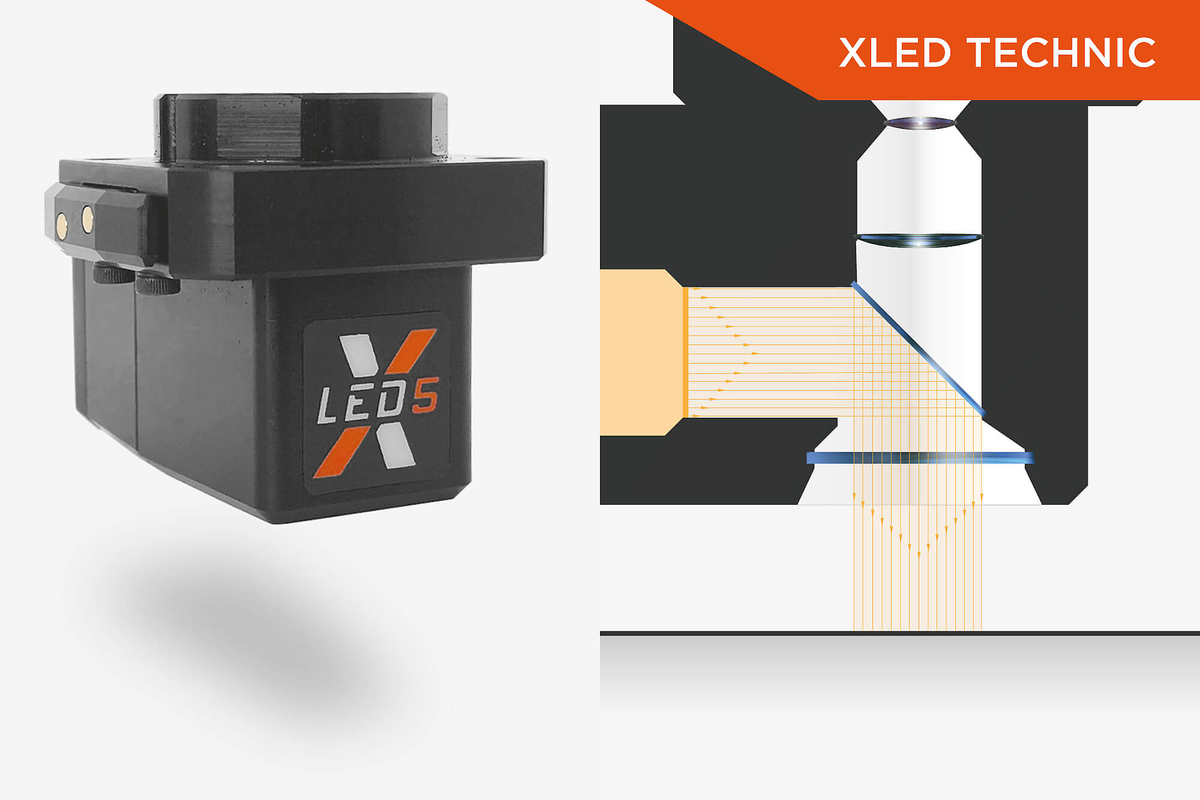

I moduli di illuminazione XLED rivoluzionano l'analisi delle impronte Brinell. A causa della bordatura delle lenti disponibili in commercio, le dentellature Brinell morbide in particolare possono essere soggette a risultati di misura imprecisi. Al contrario, le lenti XLED garantiscono misure precise e ripetibili, indipendentemente dal tipo di materiale e dalla durezza, grazie all'illuminazione diretta e ad ampia estensione.

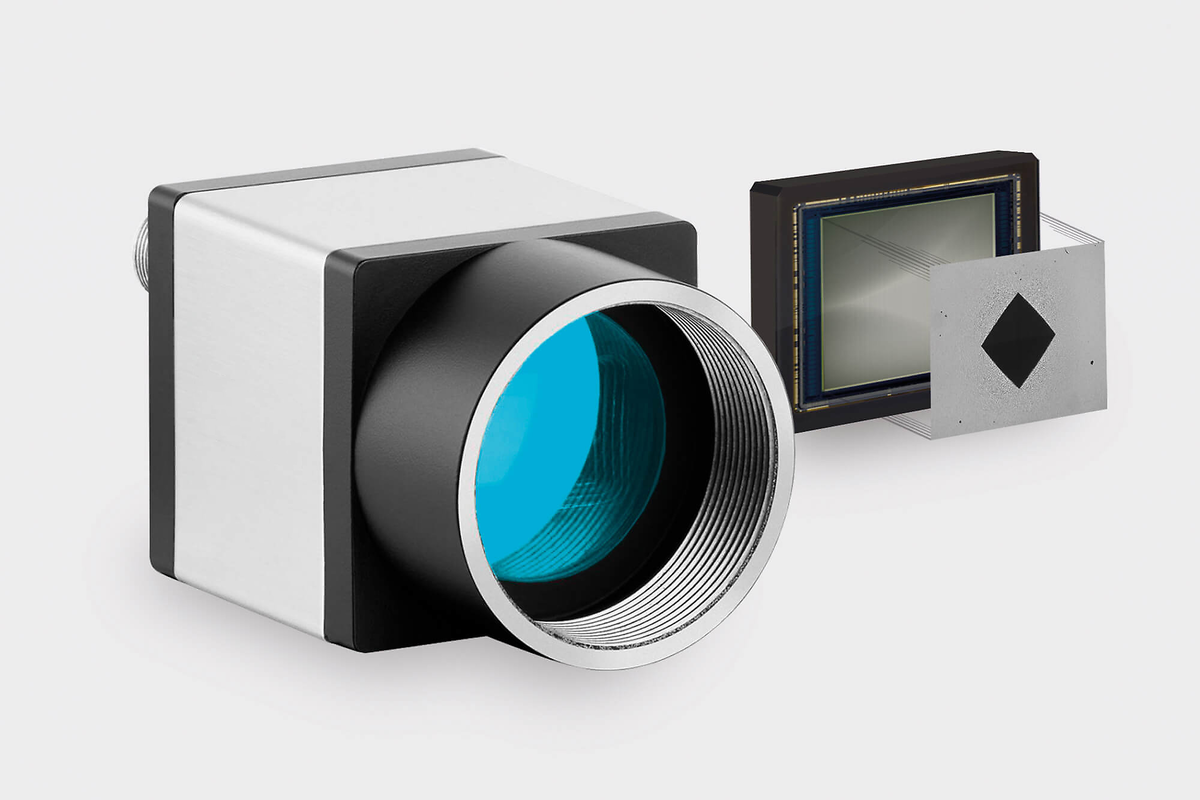

Le telecamere CMOS da 5 megapixel HD con trasmissione dati Ethernet definiscono l'attuale standard industriale. A differenza di altri sistemi di telecamere, qui è possibile ottenere una stabilità di trasmissione molto più elevata. Inoltre, il PC e il durometro possono essere installati in remoto a grande distanza l'uno dall'altro. Ciò è ideale negli ambienti di produzione in cui l'infrastruttura di controllo è installata in armadi elettrici esterni.

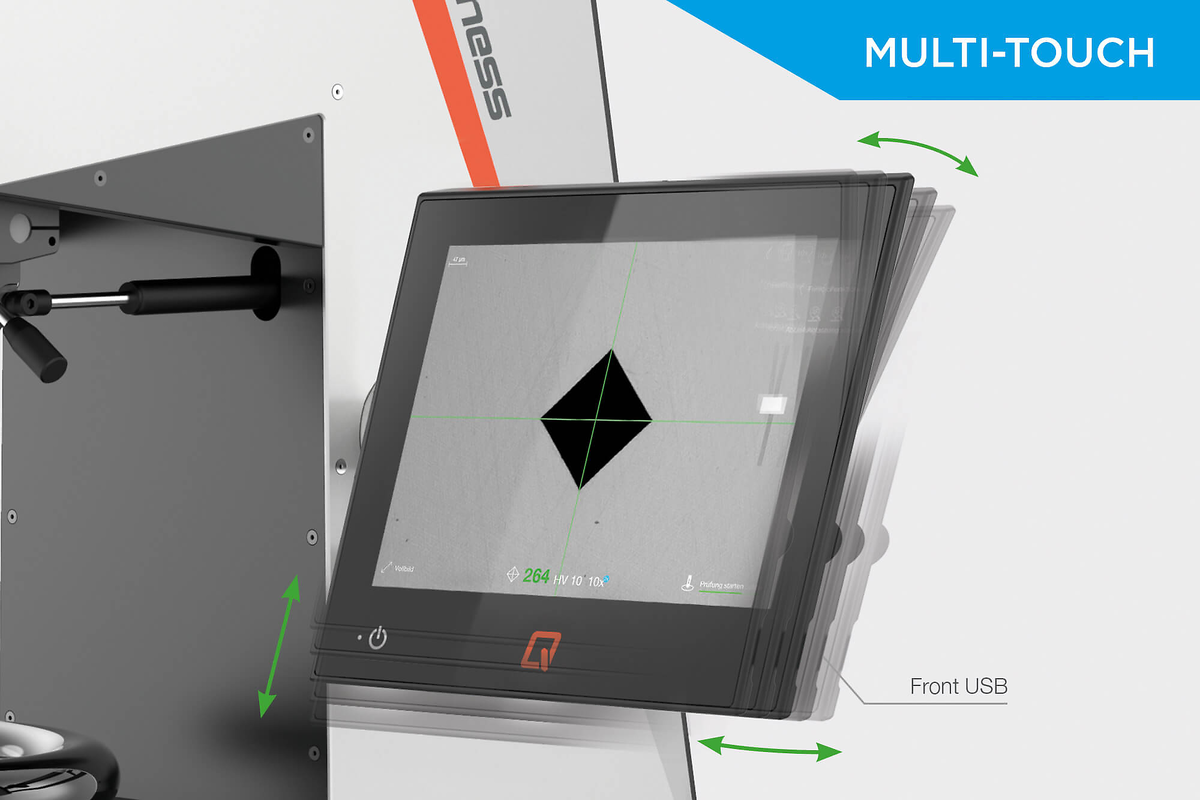

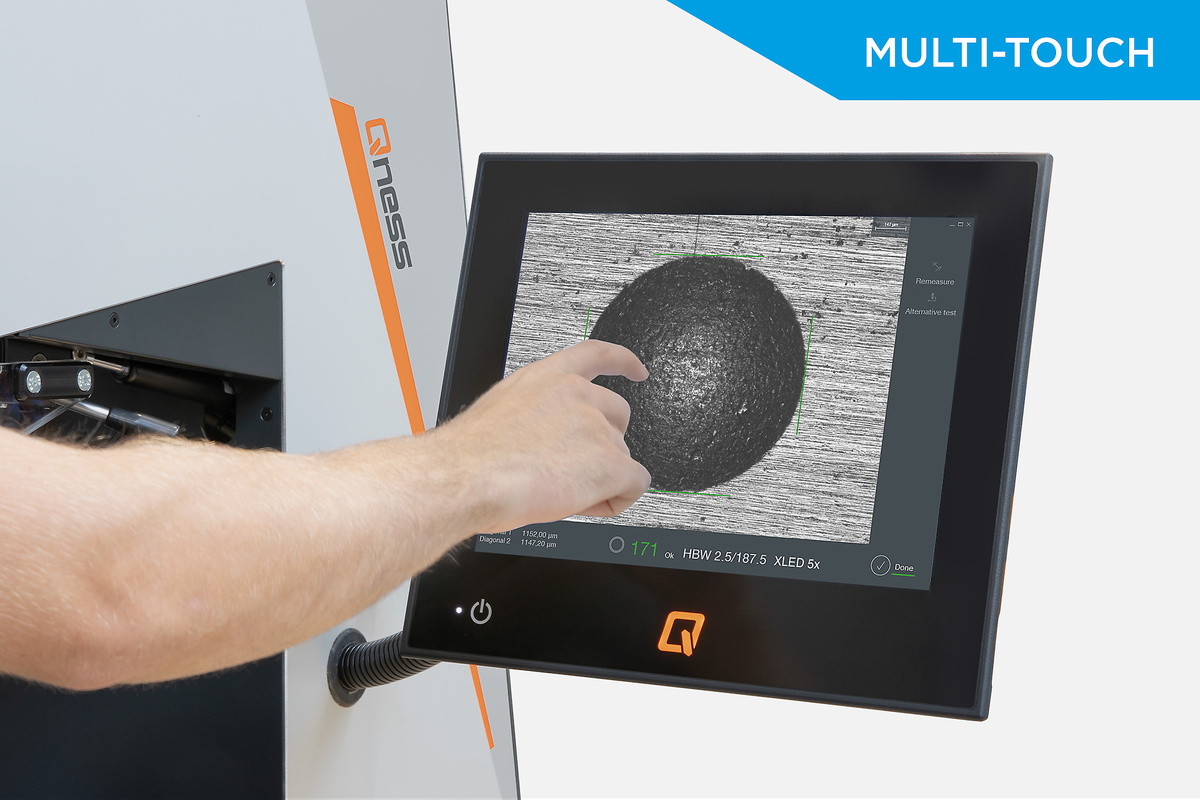

Il display touch capacitivo ultrapiatto da 12" può essere sollevato, abbassato e inclinato in modo agevole tramite snodi sferici per un utilizzo ergonomico e ottimizzato.

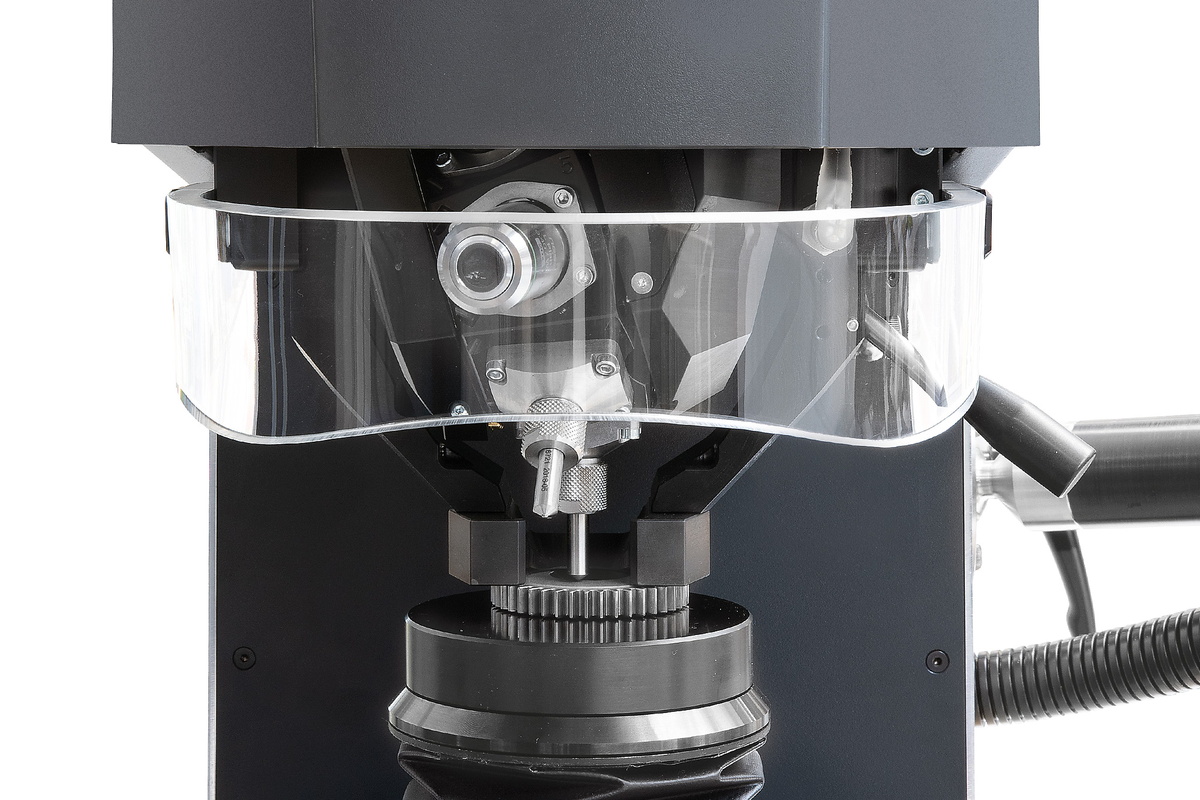

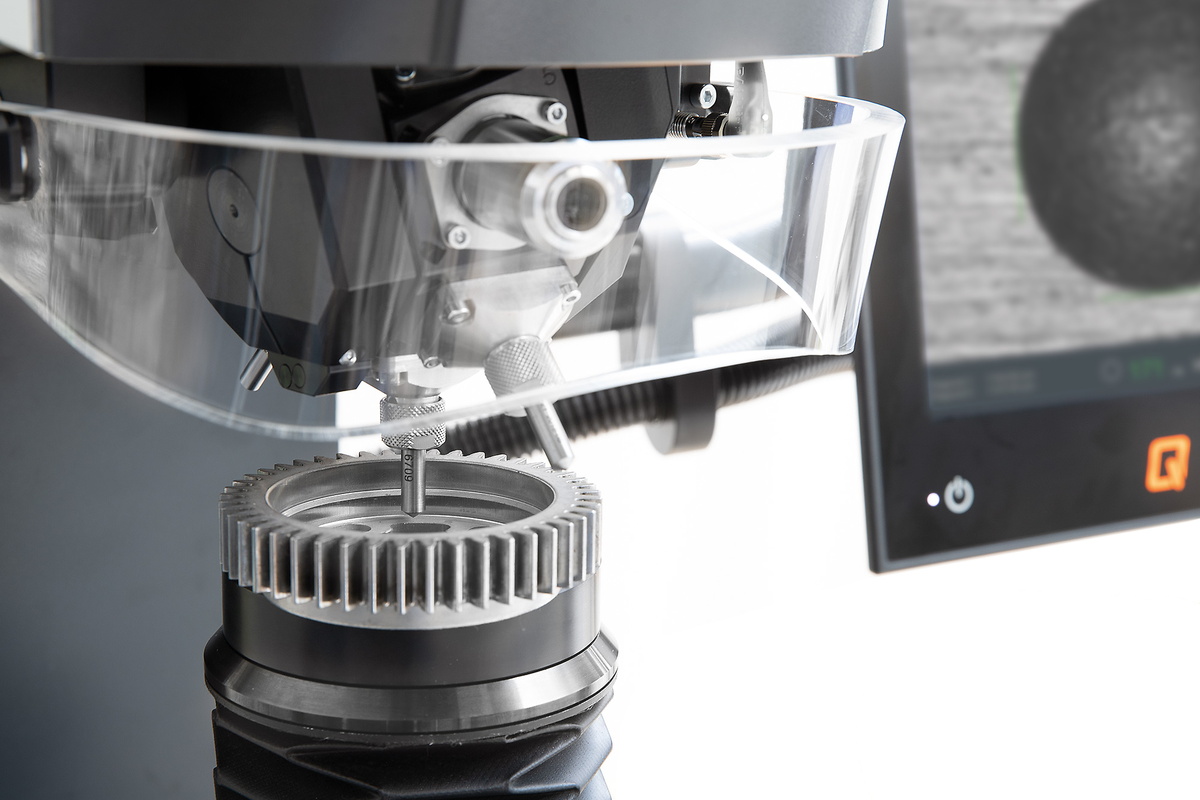

È possibile configurare una serie di elementi di bloccaggio e di tenuta per soddisfare i requisiti degli utensili. La protezione anticollisione trasparente opzionale può proteggere gli strumenti sul dispositivo da eventuali danni, garantendo al contempo una visione illimitata dell'interno della cella di prova.
| Metodi di prova supportati | Brinell, Vickers, Rockwell, Knoop, Plastica |
| Gamma di forza di prova | Model 250 CS: 1 - 250 kg (9.81 - 2450 N) Model 750 CS: 0.3 – 750 kg (2.94 – 7358 N) Model 3000 CS: 0.3 - 3000 kg (2.94 - 29430 N) |
| Regolazione dell'altezza | manuale / mandrino |
| Altezza di prova / Profondità della gola | 175 / 220 mm |
| Incudine di prova | ø 100 mm |
| Peso massimo del pezzo da lavorare | illimitato |
| Peso macchina base | 250 kg |
| Sequenza di prova | completamente automatico / controllo elettronico della forza |
| Sistema di telecamere / Trasferimento dell'immagine | 5 MP Ethernet standard industriale / fino a 270FPS |
| Posizioni dell'utensile | 2 (standard) o 8 (cambio utensili) |
| Software | Qpix T2 (Option: Qpix CONTROL 2 M) |
| Sistema operativo / Disco fisso | Windows 10 IoT / 128 GB SSD |
| Interfacce dati | 1x USB (anteriore) 4x USB, 2x RJ45 (Ethernet), 1x DisplayPort, 1x RS232, 1x HDMI |
| Obiettivi | XLED 1, XLED 2, XLED 5, 5x, 10x, 20x, 50x, 100x |
| Campi visivi (a seconda della selezione dello strumento) | 0.113x 0.084 mm (100x) up to 7.98 x 5.97 mm (XLED 1) |
| Display | Touch 12" capacitivo - Display |
| Potenza fornita | 230~1/N/PE, 110~1/N/PE |
| Consumo massimo di energia | ~ 480 W |
| Opzioni aggiuntive | piedistallo di design, protezione anticollisione, laser a croce, incudini di prova, prismi, connessioni dati, lettore di codici a barre/QR ecc. |
| Metodi di prova supportati | Brinell, Vickers, Rockwell, Knoop, Plastica |
| Gamma di forza di prova | Model 250 C: 1 - 250 kg (9.81 - 2450 N) Model 750 C: 0.3 – 750 kg (2.94 – 7358 N) Model 3000 C: 0.3 - 3000 kg (2.94 - 29430 N) |
| Regolazione dell'altezza | manuale / mandrino |
| Altezza di prova / Profondità della gola | 395 / 220 mm |
| Incudine di prova | ø 100 mm |
| Peso massimo del pezzo da lavorare | illimitato |
| Peso macchina base | 300 kg |
| Sequenza di prova | completamente automatico / controllo elettronico della forza |
| Sistema di telecamere / Trasferimento dell'immagine | 5 MP Ethernet standard industriale / fino a 270FPS |
| Posizioni dell'utensile | 2 (standard) o 8 (cambio utensili) |
| Software | Qpix T2 (Option: Qpix CONTROL 2 M) |
| Sistema operativo / Disco fisso | Windows 10 IoT / 128 GB SSD |
| Interfacce dati | 1x USB (anteriore) 4x USB, 2x RJ45 (Ethernet), 1x DisplayPort, 1x RS232, 1x HDMI |
| Obiettivi | XLED 1, XLED 2, XLED 5, 5x, 10x, 20x, 50x, 100x |
| Campi visivi (a seconda della selezione dello strumento) | 0.113x 0.084 mm (100x) up to 7.98 x 5.97 mm (XLED 1) |
| Display | Touch 12" capacitivo - Display |
| Potenza fornita | 230~1/N/PE, 110~1/N/PE |
| Consumo massimo di energia | ~ 480 W |
| Opzioni aggiuntive | piedistallo di design, protezione anticollisione, laser a croce, incudini di prova, prismi, connessioni dati, lettore di codici a barre/QR ecc. |
