I modelli A e A+ della serie di durometri Qness 250/750/3000 EVO sono l'apice delle prove di durezza automatizzate.
Grazie al controllo a 3 assi completamente automatico possono essere testati campioni con diverse altezze di prova. I campioni possono essere bloccati in modo sicuro fino a 3.200 kg dal potente motore asincrono dell'asse Z.

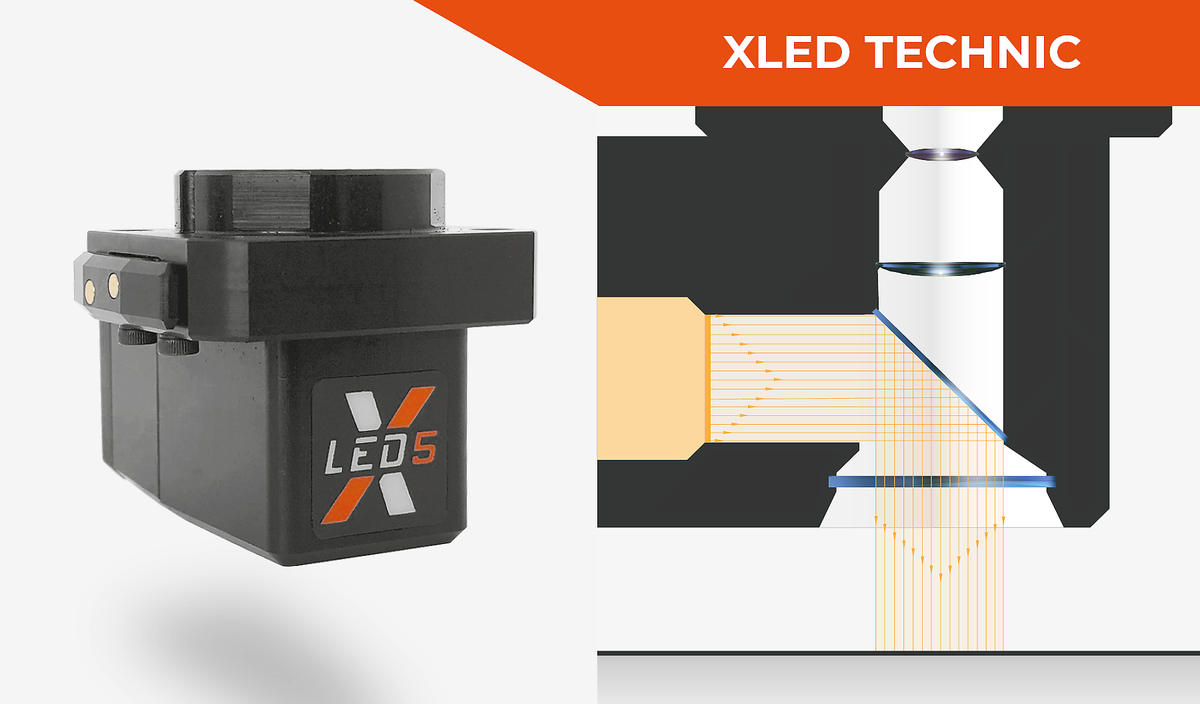

I moduli di illuminazione XLED rivoluzionano l'analisi delle impronte Brinell. A causa della bordatura delle lenti disponibili in commercio, le tacche Brinell morbide in particolare possono essere soggette a risultati di misurazione imprecisi. Al contrario, le lenti XLED garantiscono misurazioni precise e ripetibili, indipendentemente dal tipo di materiale e dalla durezza, grazie all'illuminazione diretta e ad ampia estensione.
Il sistema ottico della nuova serie di durometri EVO è stato completamente rinnovato. È stato costruito in loco nella camera bianca dello stabilimento QATM e beneficia della vasta esperienza dell'azienda. Tutti i durometri della nuova serie condividono un sistema di microscopio universale che copre tutti i campi visivi necessari tra 0,1 mm e 8 mm nella massima chiarezza e contrasto. Il sistema QATM garantisce un'illuminazione uniforme su tutta l'immagine, indipendentemente dal grado di ingrandimento, e senza bordi scuri.

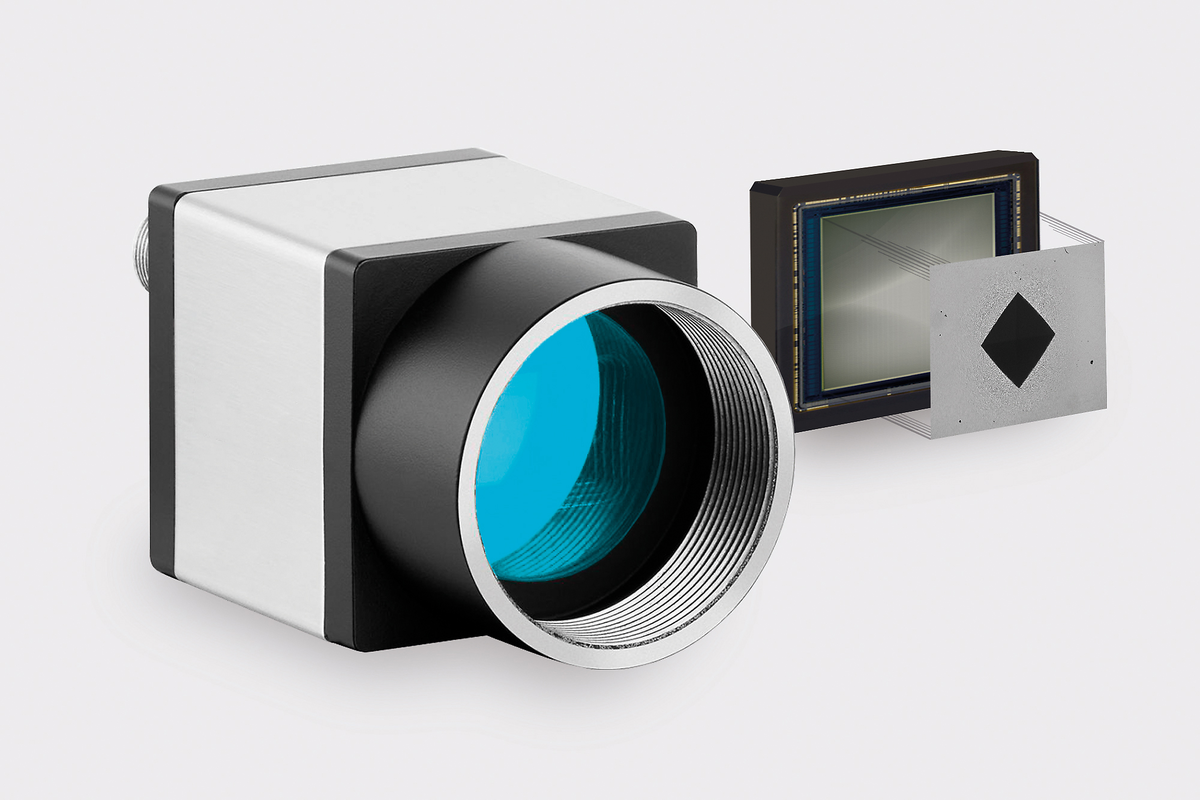

Le telecamere CMOS da 5 megapixel di alta qualità con trasferimento dati Ethernet definiscono lo standard industriale attuale. A differenza di altri sistemi di telecamere, qui è possibile una stabilità di trasmissione molto più elevata. Inoltre, il PC e il durometro possono essere installati a distanza a grandi distanze l'uno dall'altro. Questo è ideale in ambienti di produzione in cui l'infrastruttura di controllo è installata in armadi elettrici esterni.
Brinell
DIN EN ISO 6506, ASTM E-10
Rockwell
DIN EN ISO 6508, ASTM E-18
Vickers
DIN EN ISO 6507, ASTM E-384, ASTM E-92
Knoop
DIN EN ISO 4545, ASTM E-384, ASTM E92
Plastics
DIN EN ISO 6507, ASTM E-92, ASTM E-384
Test del carbonio
Integrated conversions
DIN EN ISO 18265, DIN EN ISO 50150, ASTM E-140
* non conforme agli standard
All QATM hardness testers with QpixControl2 and QpixT2 software seamlessly integrate into the Verder Scientific IoT platform, providing enhanced functionality and seamless connectivity.
Massima facilità d'uso grazie alla telecamera a colori da 5 megapixel per la registrazione dell'intero campione per una perfetta panoramica e documentazione nel processo. Come standard, le versioni CA+ e A+ del durometro registrano l'intera superficie del tavolo come immagine del campione.
Il riconoscimento dei bordi comporta l'adattamento automatico dei punti di partenza delle file di prova al bordo del campione quando si utilizzano modelli di progetti e campioni. Il modulo aumenta significativamente il grado di automazione ed è un'aggiunta ideale alla funzione Auto- Snap fornita in serie;

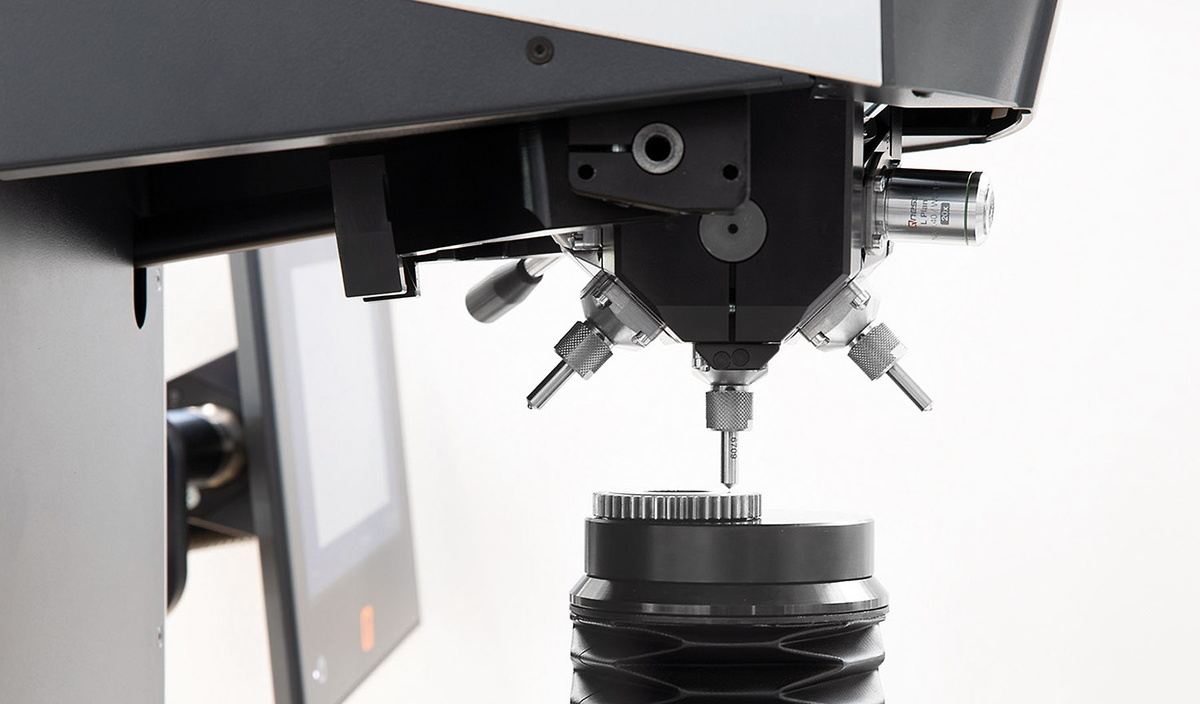

Il modo semplice per soddisfare applicazioni universali: Il sofisticato concetto di cambio utensile con un angolo di rotazione dell'asse di 15° offre spazio per 8 utensili in un'unità unica e compatta. Gli elementi portautensili con una forma chiusa su tre lati garantiscono un bloccaggio sicuro del pezzo intorno al punto di prova - anche per campioni piccoli.

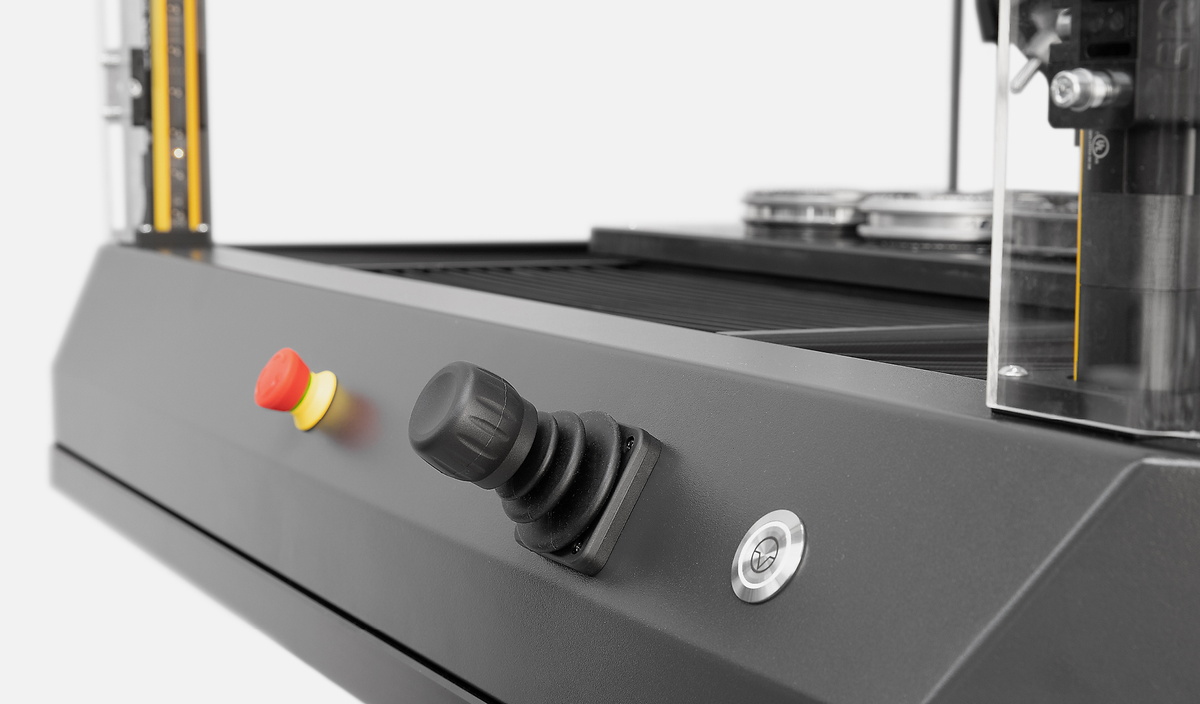

Slitta XY completamente automatica e robusta con azionamento di posizionamento ad alta precisione. Joystick dinamico per controllare tutti e 3 gli assi (XYZ). Superficie d'appoggio utilizzabile 450 x 300 mm o, su richiesta, sono disponibili guide e tavoli di prova più grandi.

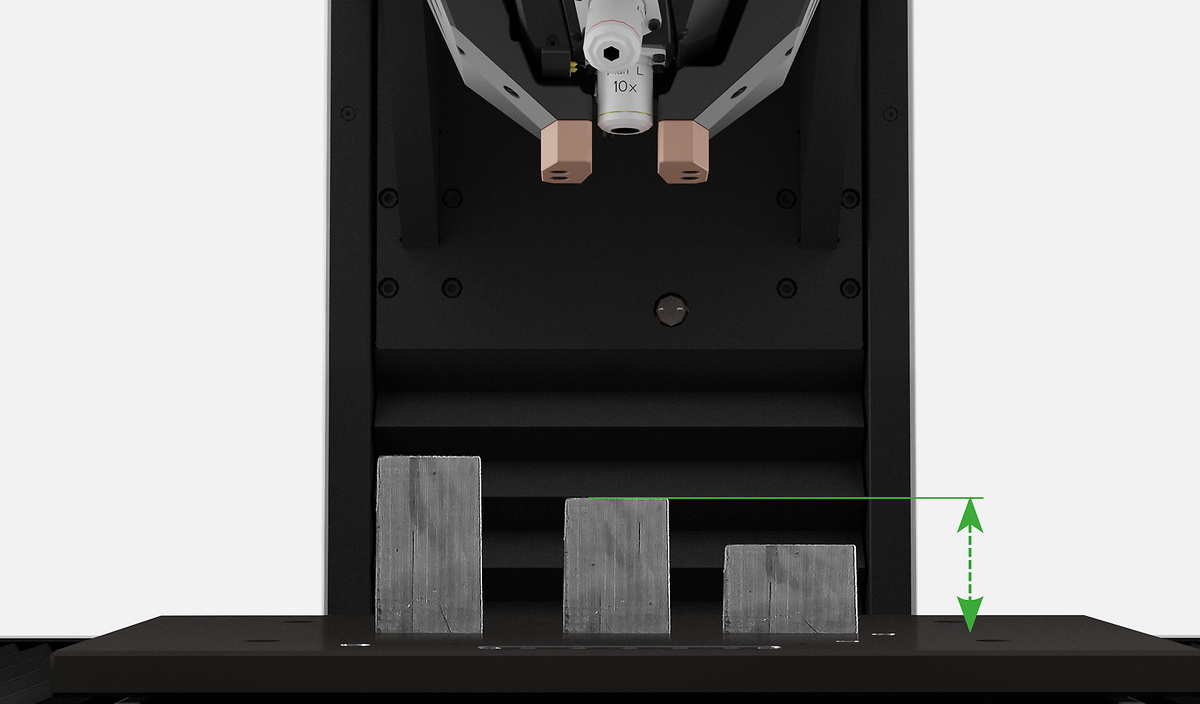

Per ogni posizione del punto di prova XY l'altezza Z può essere selezionata individualmente. Durante il test automatico, la macchina cambia tra campioni di diversa altezza o diversi livelli di test in modo sicuro e completamente automatico. Grazie all'innovativa tecnologia CAS, l'unità è protetta dalle collisioni. Quando si testano campioni bloccati, il "riconoscimento del pezzo" brevettato QATM riduce automaticamente la velocità di avvicinamento della testa di prova tramite il rilevamento del sensore (preserva la macchina e il campione).

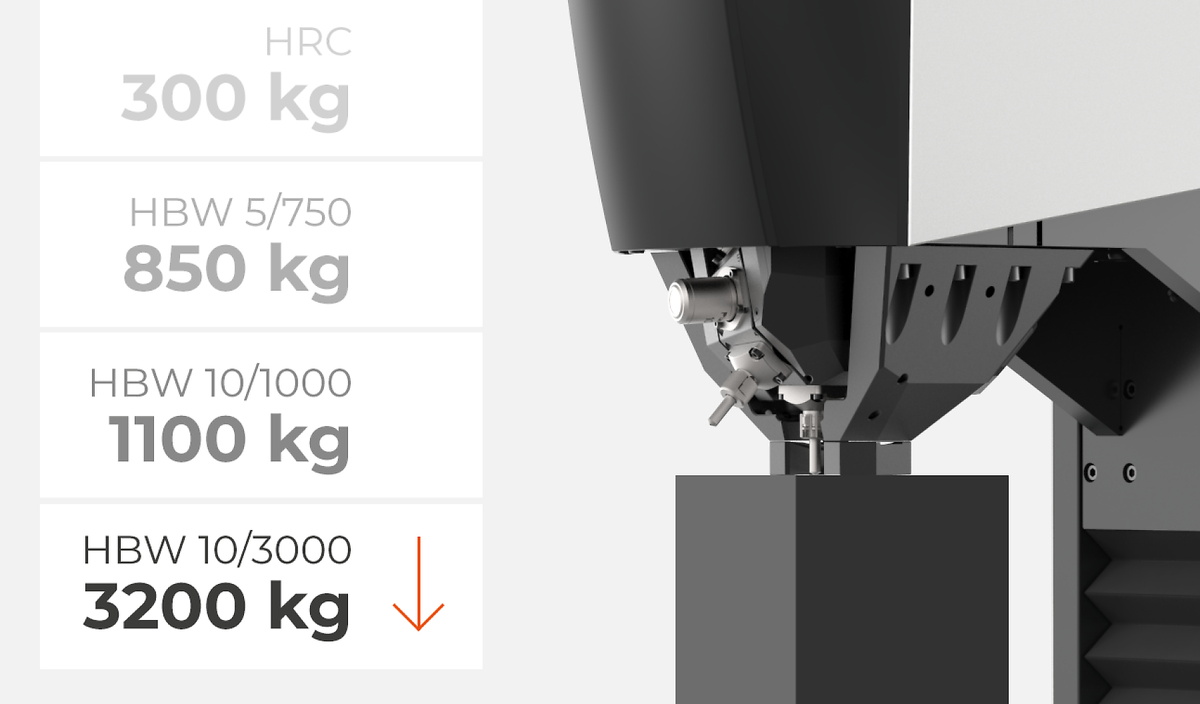

Il motore a induzione ad alte prestazioni nella versione A/A+ permette una forza di serraggio del pezzo fino a 3.200 kg. La potenza di serraggio è adattata al metodo di prova e viene impostata automaticamente per essere maggiore della forza di prova. Gli operatori non hanno bisogno di impostare i livelli e possono affidarsi al durometro per garantire un adattamento sicuro e ottimizzato.

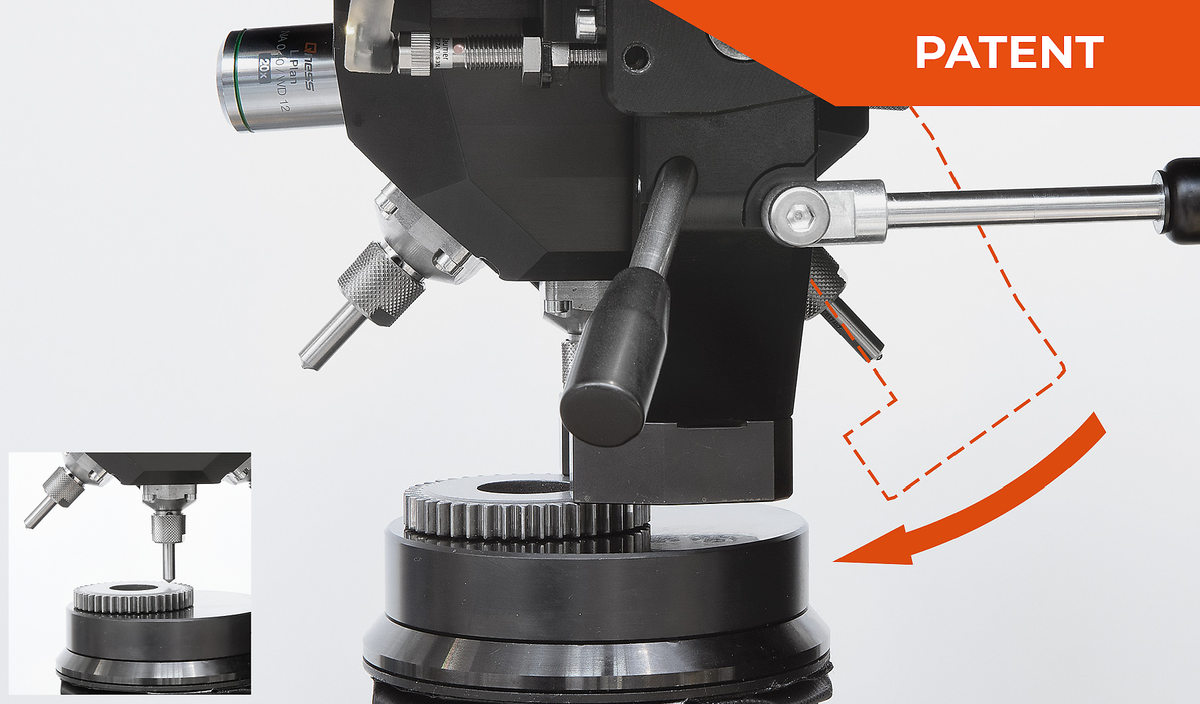

Solo Qness 250 A/A+ EVO-Version:Per le prove di durezza secondo Rockwell o Brinell, i pezzi fissati saldamente con il supporto sono indispensabili. Per i processi generali, come il riconoscimento dei bordi o durante la programmazione dei campioni di prova, tuttavia, il supporto non è necessario. In questo modo, la pinza portapezzo può essere ruotata verso l'interno o verso l'esterno a motore in pochi secondi tra i diversi processi nell'innovativo sistema EVO. Questo migliora il comfort operativo e riduce ulteriormente i tempi di ciclo.

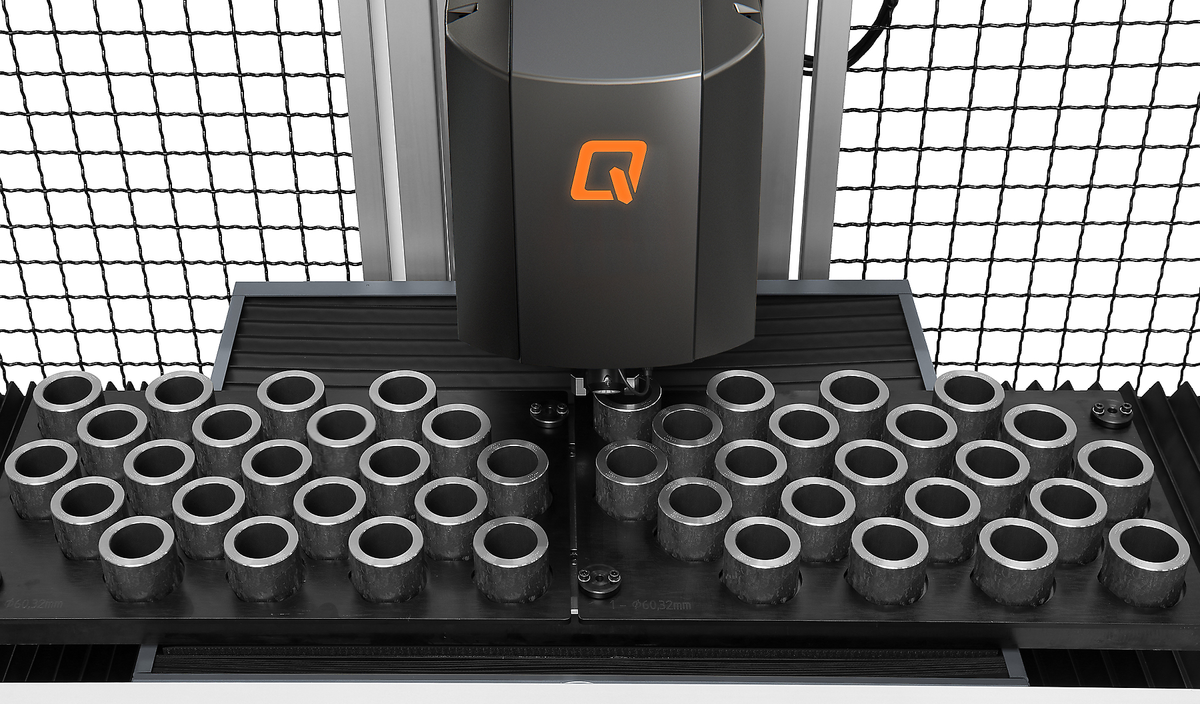

Un'intera gamma di dati rilevanti, come i modelli di prova, i metodi di prova e i campi utente possono essere attivati tramite magazzini di campioni predefiniti. QATM può fornire il setup di bloccaggio, le matrici e i sistemi di cassette più adatti per ogni esigenza.
Intuitivo, chiaramente organizzato e professionale: Qpix Control2 è un software di nuova generazione per durometri Brinell / Knoop / Vickers, sviluppato sulla base del feedback dei clienti e degli input per la massima facilità d'uso. La testa di prova controllata beneficia della regolazione automatica dell'altezza e dell'esplorazione senza contatto, della completa integrazione del portacampioni, della compatibilità CAD con l'imaging 3D e di tutta una serie di elementi di controllo e visualizzazioni 3D di facile comprensione inclusi nel software. Stabilisce nuovi standard nelle prove di durezza.
Campioni identici possono essere impostati nel software in scala come modello 3D.
L'innovativa tecnologia Collision Avoiding System (CAS) protegge le parti meccaniche del dispositivo utilizzando calcoli predittivi del movimento 3D per visualizzare gli effetti di collisioni ed errori di funzionamento.
Qconnect è l'interfaccia del software QATM Qpix Control2, che fornisce ai clienti un portafoglio completo di connettività tra dispositivi - dalla produzione in serie, interfacce XML aperte (bidirezionali) e soluzioni plug-in pre-specificate, come il QDAS Plug-In+, fino a soluzioni di connettività specifiche del cliente implementate completamente da QATM. Abbiamo una soluzione professionale per ogni esigenza applicativa.

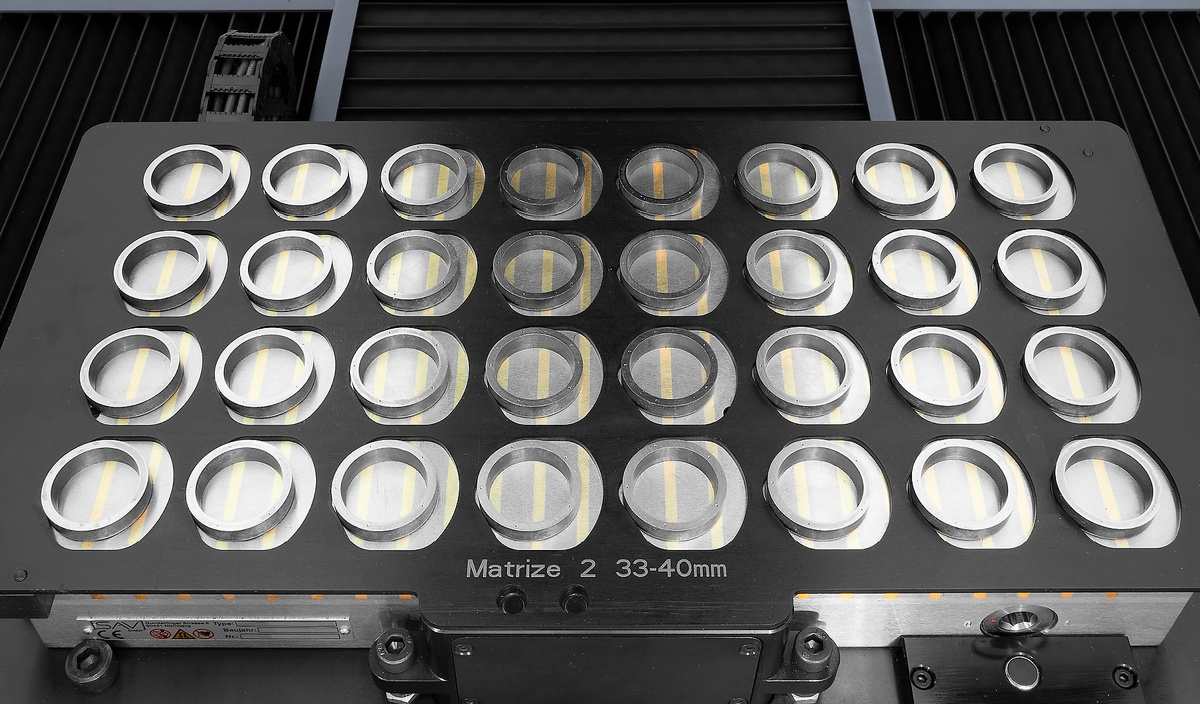

I magneti industriali commutabili consentono di caricare e scaricare il sistema di prova con risparmio di energia e di tempo e, allo stesso tempo, garantiscono una presa sicura durante il test. Inoltre, tutte le attrezzature QATM possono essere dotate di un riconoscimento del portacampione: tramite sensori integrati, l'attrezzatura viene riconosciuta automaticamente dal dispositivo di prova e vengono caricati solo i programmi di prova appropriati.
Pianificazione individuale e gestione professionale del progetto

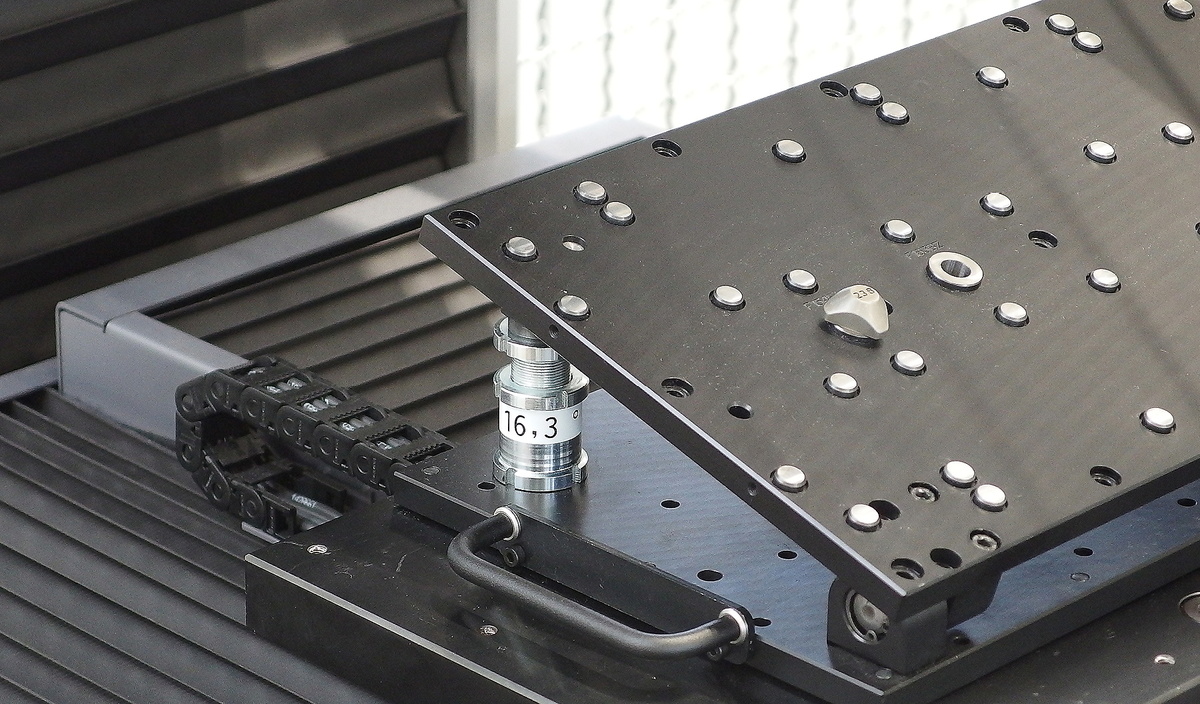

Il supporto girevole del provino permette di testare i campioni anche se la superficie di prova non è parallela alla superficie di supporto.

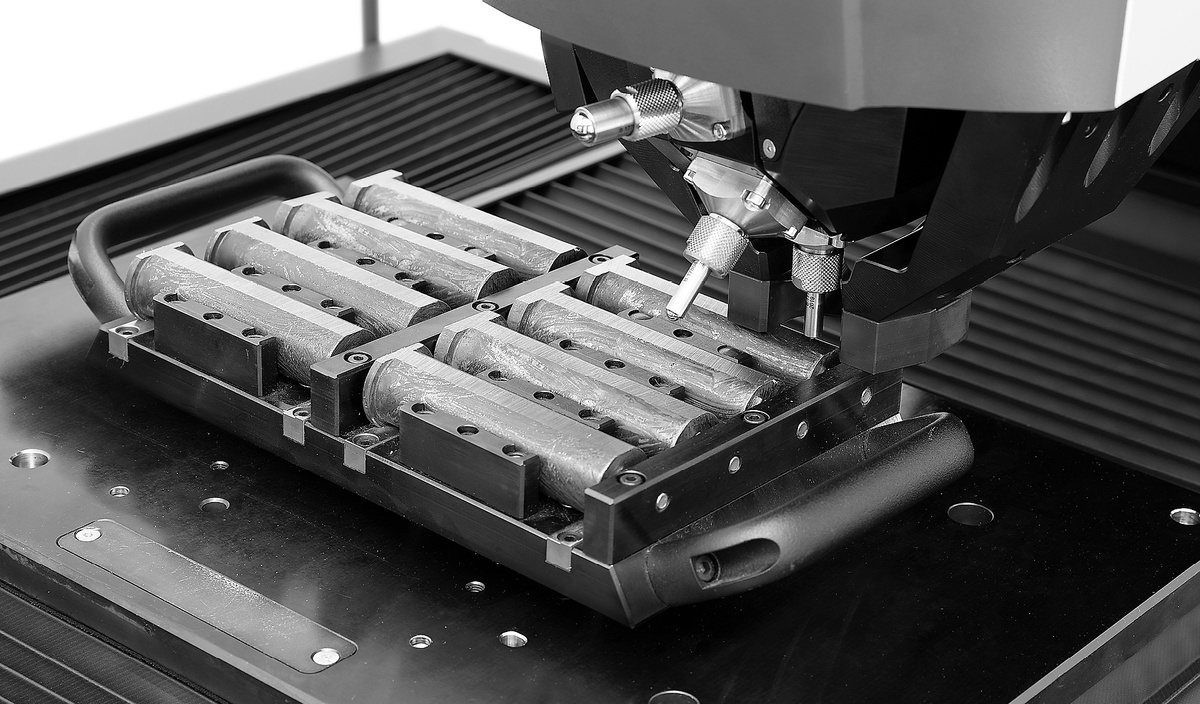

Fino a 8 campioni possono essere collocati nel portacampioni Jominy per essere testati con il modulo di prova aggiuntivo Jominy. Il ciclo di prova è completamente automatizzato ed eseguito secondo la norma. Portacampioni più grandi sono disponibili su richiesta.
I modelli A o A+ della serie di durometri macro EVO permettono di testare tubi e segmenti di tubo in modo completamente automatico e con la massima produttività secondo gli standard validi.
| Metodi di prova supportati | Brinell, Vickers, Rockwell, Knoop, Plastica |
| Gamma di forza di prova | Model 250 A+: 1 - 250 kg (9.81 - 2450 N) Model 750 A+: 0.3 – 750 kg (2.94 – 7358 N) Model 3000 A+: 0.3 - 3000 kg (2.94 - 29430 N) |
| Telecamera per immagini campione | resolution 5 megapixel |
| Regolazione dell'altezza | elettrico tramite motore asincrono |

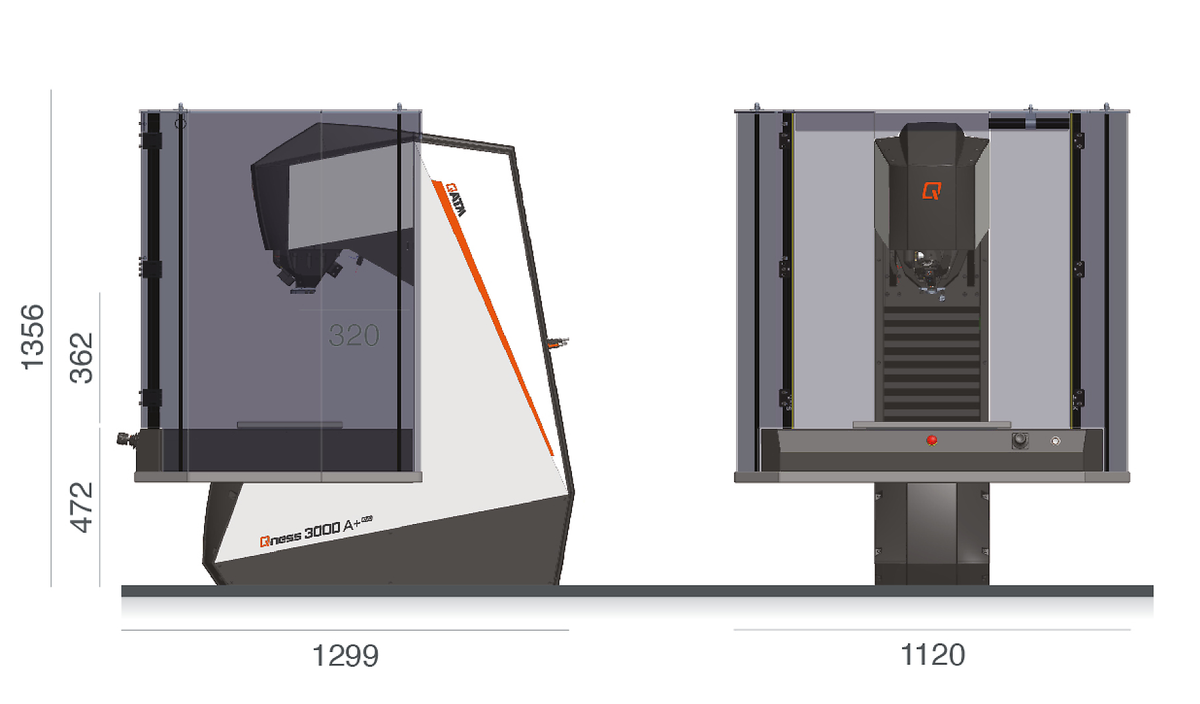

| Altezza di prova / Profondità della gola | 362 / 320 mm |
| Incudine di prova / Scivolo a croce | motorizzato 450 x 297 mm |
| Percorso di traslazione | X 460 / Y 350 mm |
| Peso massimo del pezzo da lavorare | illimitato |
| Peso macchina base | 695 kg |
| Potenza fornita | 230~ 50-60Hz 1/N/PE (option: 110~1/N/PE) |
| Consumo massimo di energia | ~ 1680 W |
| Software | Qpix Control2 |
| Interfacce | 1x RJ45 (Ethernet) |
Accessori e opzioni | XLED1, XLED2, XLED5, 5x, 10x, 20x, 50x, 100x Indicatori (Vickers, Rockwell, Brinell), supporto fisso o girevole, lampada di segnalazione (A / A+) ecc. |
| Jominy | Portacampioni Jominy a 8 posizioni con modulo di prova (opzionale) |
