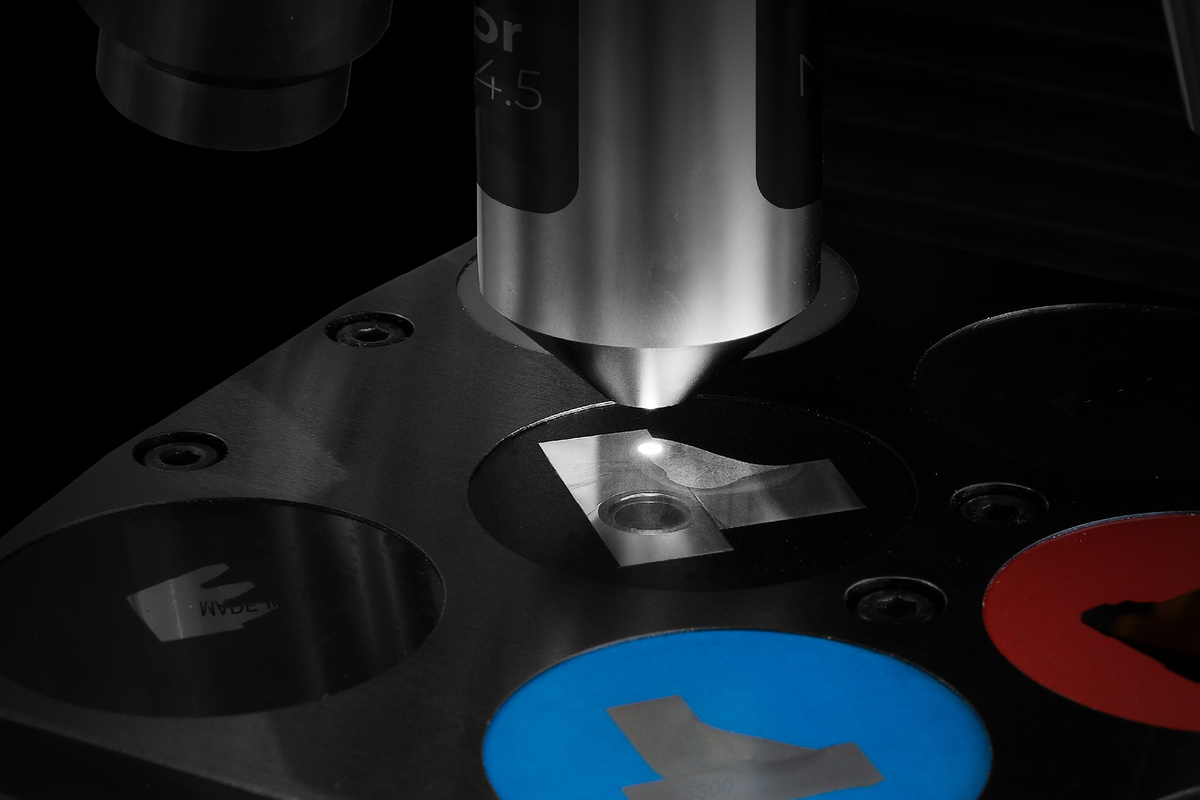

The Vickers / Knoop / Brinell / Rockwell hardness tester series Qness 10 / 60 takes micro hardness testing to a whole new level: The high-end laboratory devices of the latest generation combine the best of both worlds – hardness testing and microscopy without compromise and with maximum operating convenience. The revolutionary optical system with color camera provides reproducible and reliable results every time.

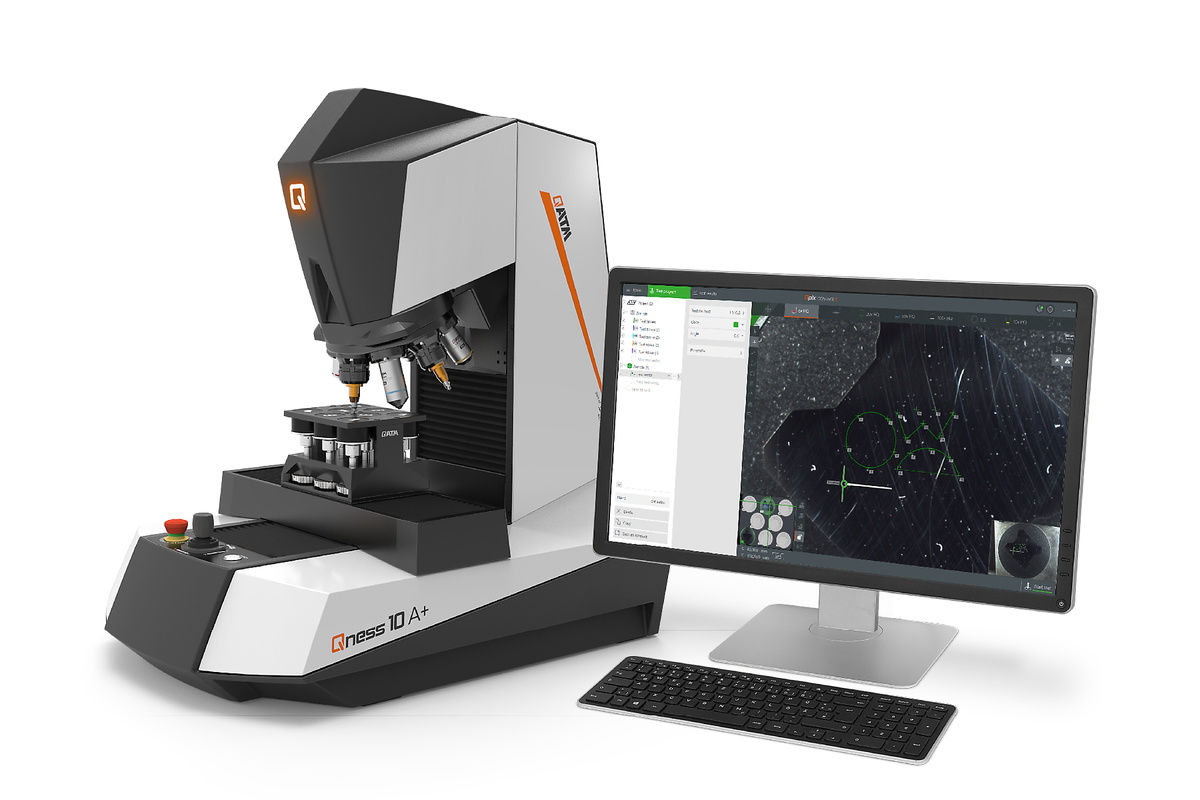

The classic „Qness 10 / 60 A+” model of this Vickers / Knoop / Brinell / Rockwell hardness tester promises perfect automation and comes with a precision positioning control for all three axis systems. Flexible XYZ progressions for thousands of analysis points allow for exceptionally high throughput without operator intervention.
QATM micro hardness testers seamlessly integrate with the Verder Scientific IoT platform, featuring remote real-time monitoring, live notifications, effortless backups and automatic software updates.
Video di prodotto
AR-Model - Visit the page with your smartphone or scan the QR code under "View in Room" and experience the 3D model in the real world!
QATM hardness testers accurately analyze according to all standard test methods and cover a wide spectrum.
The electronically controlled, fully automated test cycles ensure fast, precise hardness testing, as well as fast method changes and automatic detection of the focal plane. With the Ready to Test package all Vickers test methods are possible with the standard scope of delivery.
Vickers
DIN EN ISO 6507, ASTM E-384, ASTM E92
Knoop
DIN EN ISO 4545, ASTM E-384, ASTM E92
Brinell
DIN EN ISO 6506, ASTM E-10
Integrated conversions
DIN EN ISO 18265, DIN EN ISO 50150, ASTM E-140
Qness 60 M/A+/ all Vickers test methods possible with standard scope of delivery
✓ Qness 10 M/A+ with standard scope of delivery HV0.02 to HV10 possible.
* non conforme agli standard
All QATM hardness testers with QpixControl2 and QpixT2 software seamlessly integrate into the Verder Scientific IoT platform, providing enhanced functionality and seamless connectivity.

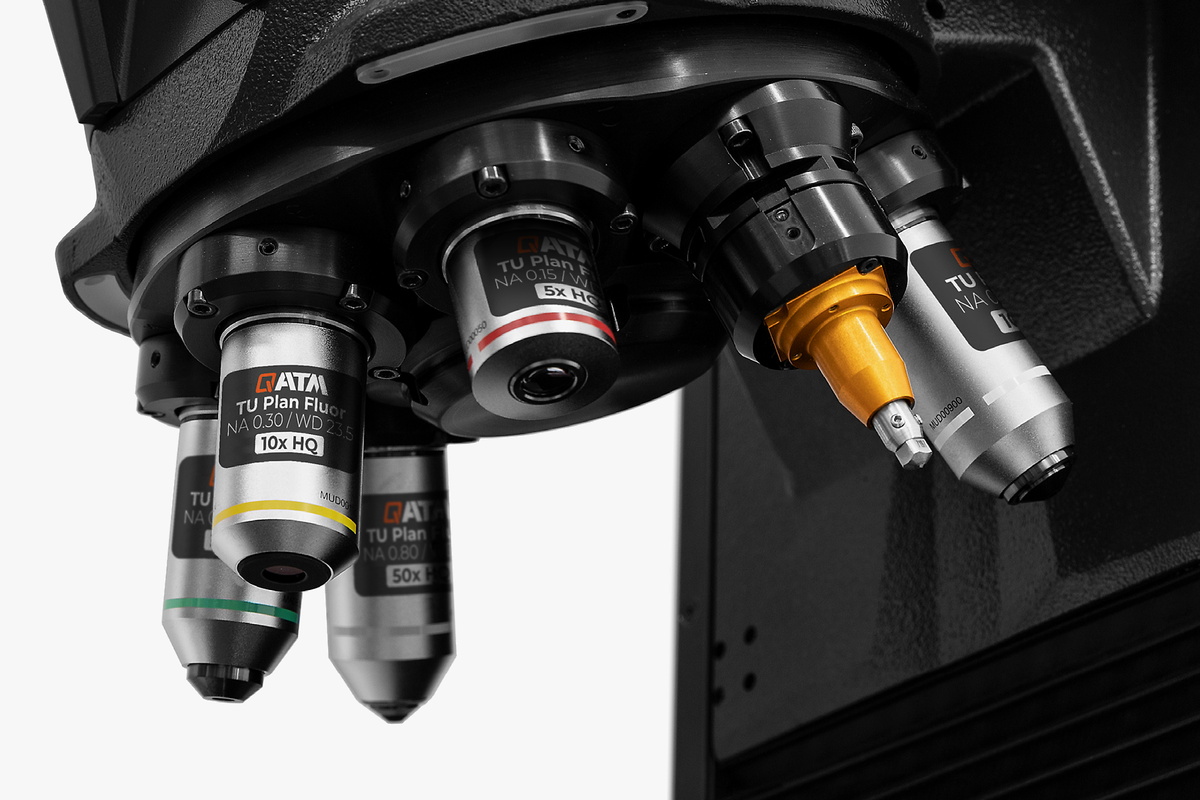

The QATM-developed, in-house manufactured lens system sets new standards. As well as providing crystal clear image quality for hardness testing, Koehler illumination uses white LED light and motor-operated aperture shuttering to produce ideal contrast, even for high magnification images.
Experienced metallurgists agree the image quality provided by the Qness 10 / 60 A+ is comparable in all aspects with that of established sophisticated microscopes. The up-to-date concept and new lenses in the optic system enable the device to completely meet even the strictest physical ‘test system definition’ requirements in compliance with DIN EN ISO6507-1/2:2018.
Tutti i dispositivi sono dotati della nuova illuminazione a LED dell'area di lavoro: Posizionamento semplificato dei campioni per i test su pezzi singoli.

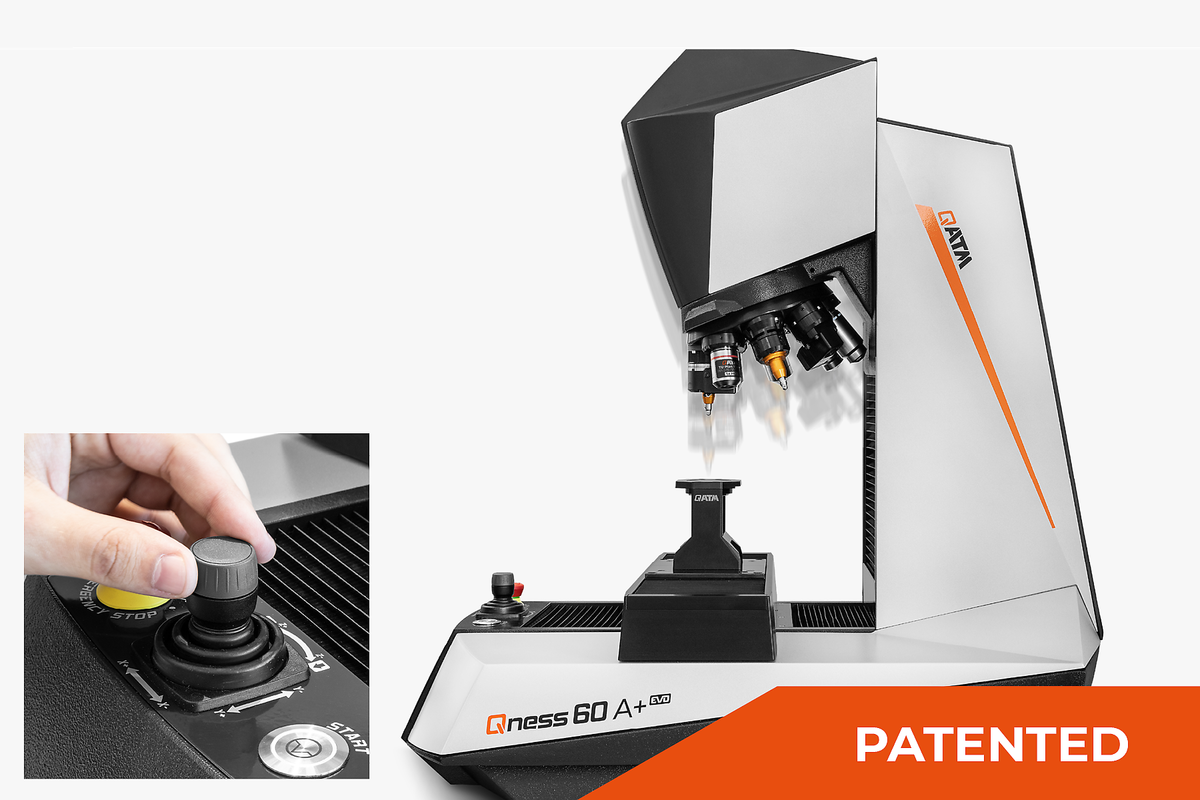

Ci sono vantaggi decisivi nella distribuzione del movimento verticale su 2 assi. Attraverso il primo asse Z c'è un controllo dinamico del movimento, che permette di posizionare il penetratore verso la superficie di prova in modo rapido e comodo fino a 30 mm/s. Il secondo asse Z aggiuntivo nel sistema QATM offre un sistema di posizionamento ad alta risoluzione per una maggiore precisione nell'applicazione della forza e nella focalizzazione.

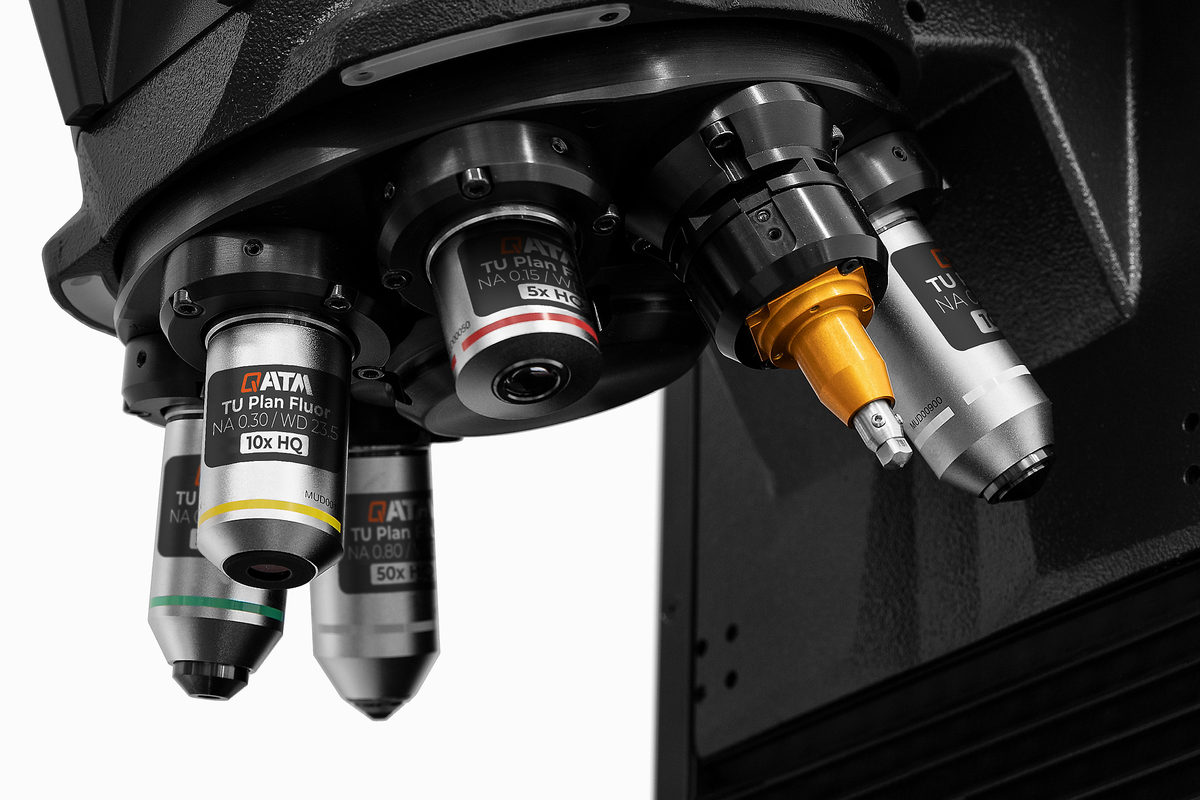

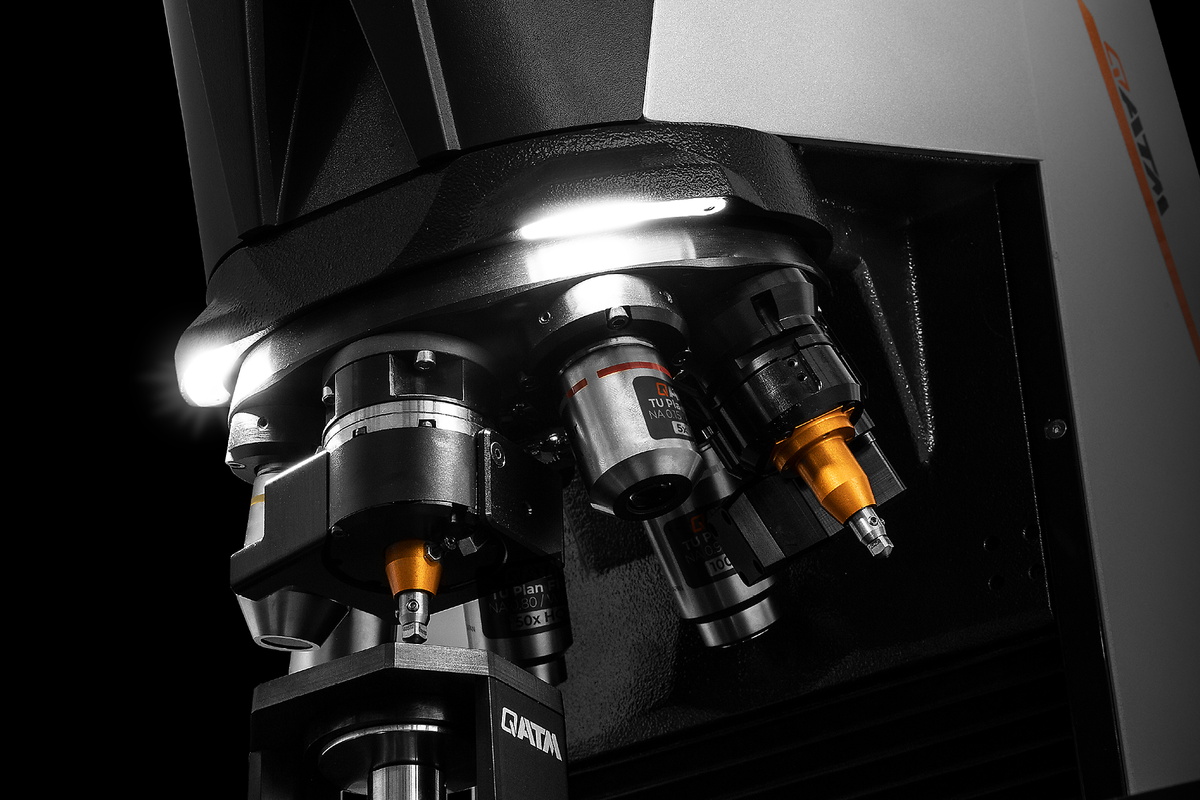

Sulla torretta ultramoderna del durometro Vickers / Knoop / Brinell si possono montare fino a 8 diversi diamanti di prova o lenti. La struttura compatta è angolata a 20° per garantire un'eccellente visibilità in sala prove.
In evidenza: I moduli di prova di durezza di nuova concezione fungono da porta penetratori modulari che consentono il retrofit plug-and-play delle apparecchiature di prova Brinell e Knoop in qualsiasi momento dopo la consegna.

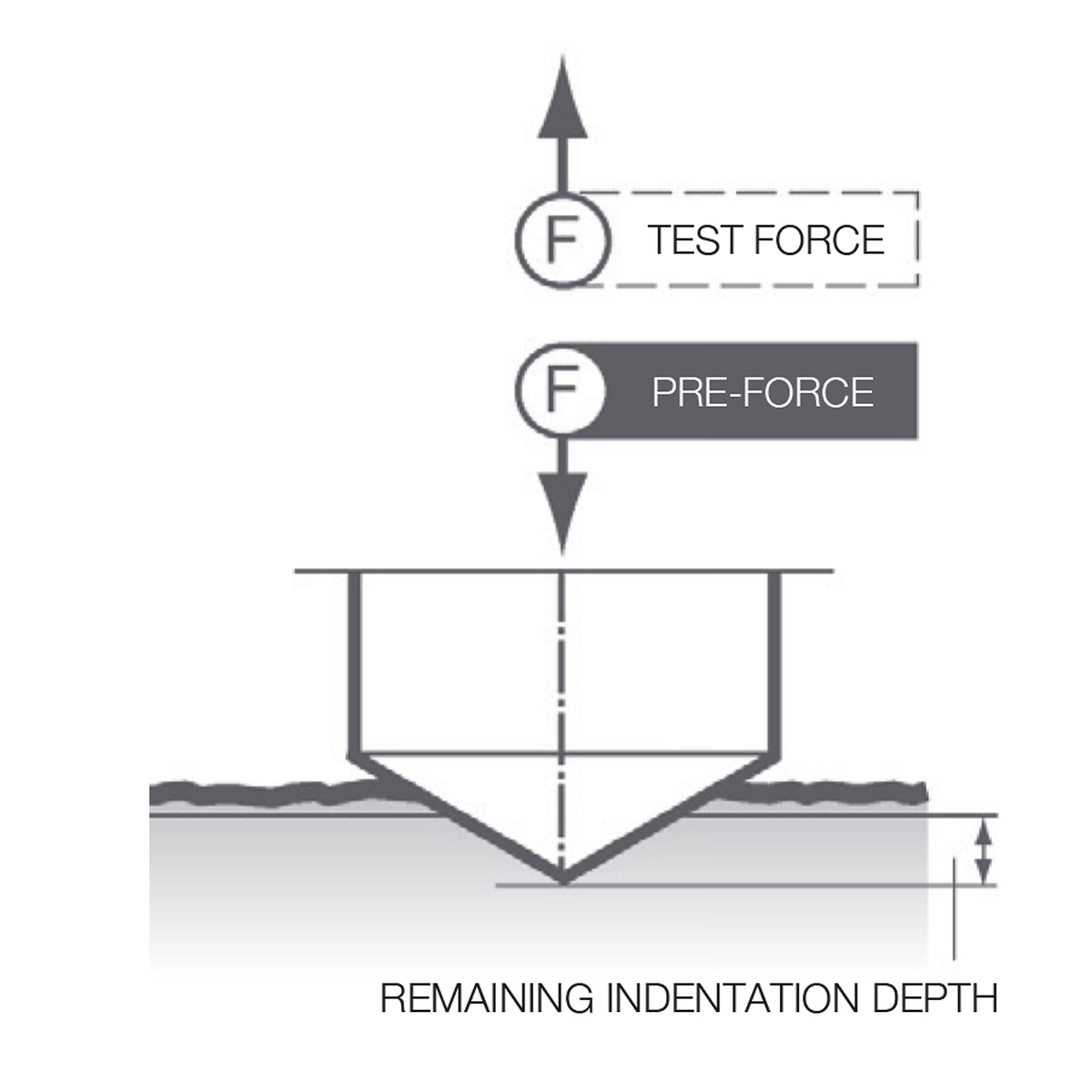

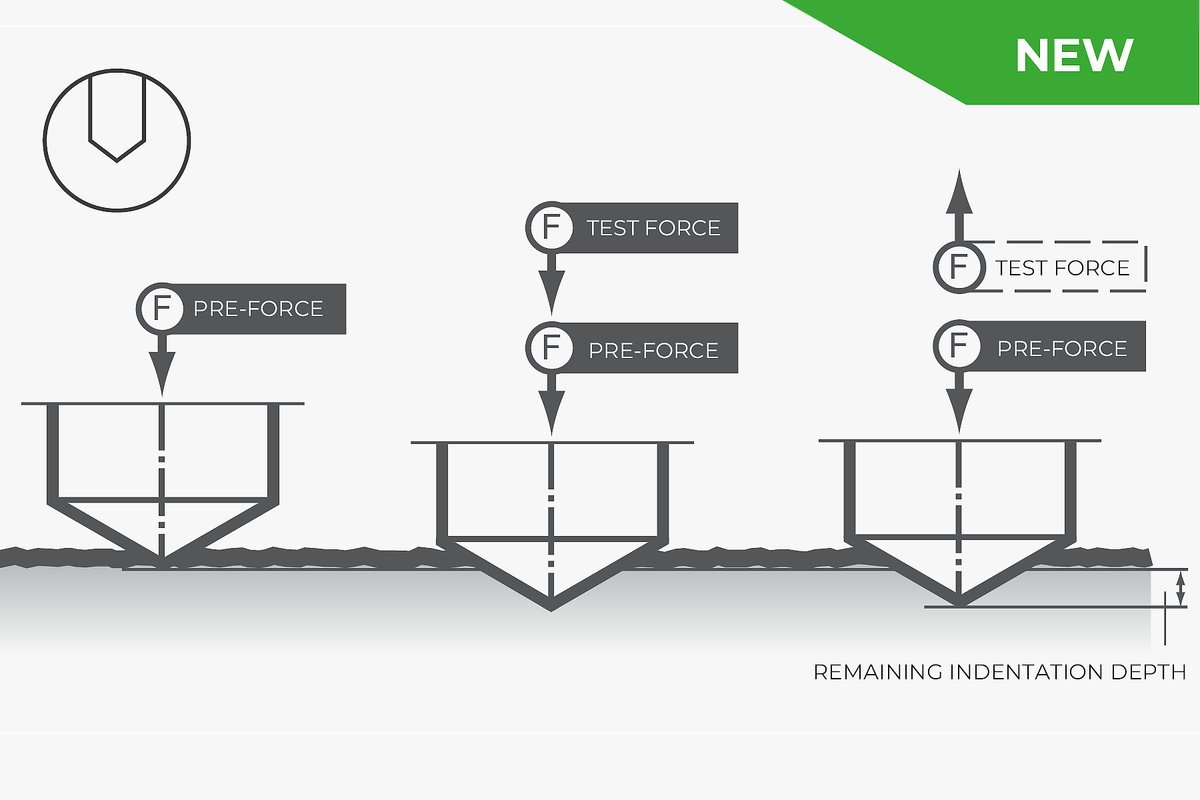

In addition to the Vickers, Knoop and Brinell optical methods, Rockwell measurements can now also be carried out with the new micro hardness testers. A special Rockwell test module has been developed for this purpose.

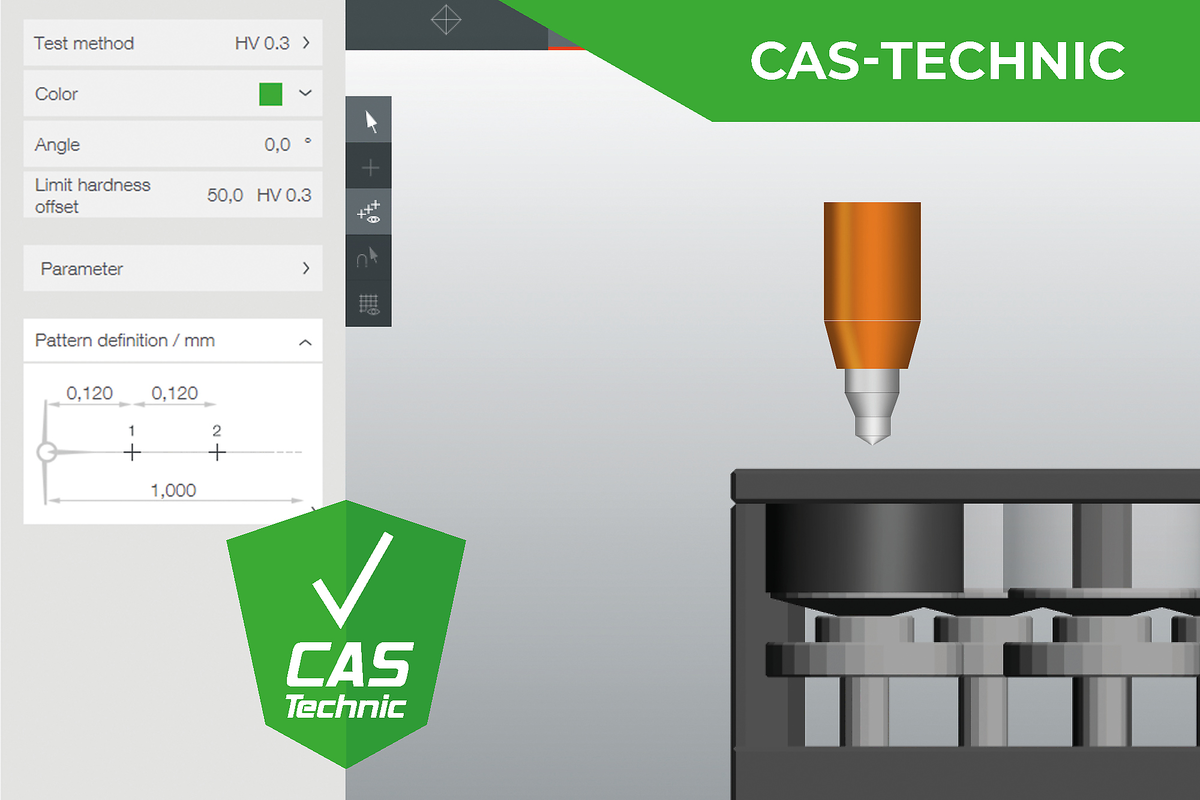

L'innovativa tecnologia Collision Avoiding System (CAS) protegge le parti meccaniche del dispositivo utilizzando calcoli predittivi del movimento 3D per visualizzare gli effetti di collisioni ed errori di funzionamento.
Il calibro digitale è compatibile con il sistema Qpix Control2 e legge le dimensioni, l'altezza e il diametro dei componenti in modo wireless e premendo un pulsante, inserendoli nel software. Il controllo dell'altezza della testa di prova nelle versioni A e A+ permette di raggiungere l'altezza di prova in modo completamente automatico, senza bisogno di inserimento manuale.
Il logo QATM illuminato mostra lo stato attuale del dispositivo a colpo d'occhio. La gamma di intervalli di flash indica se il dispositivo sta funzionando automaticamente o è libero di essere utilizzato per nuovi compiti per il personale di tutto il laboratorio. Inoltre, non solo l'illuminazione a LED dello spazio di prova, installata di serie, consente di impostare correttamente i campioni e i portacampioni, ma nella versione A+ garantisce un'intensità luminosa uniforme per l'imaging dei campioni.

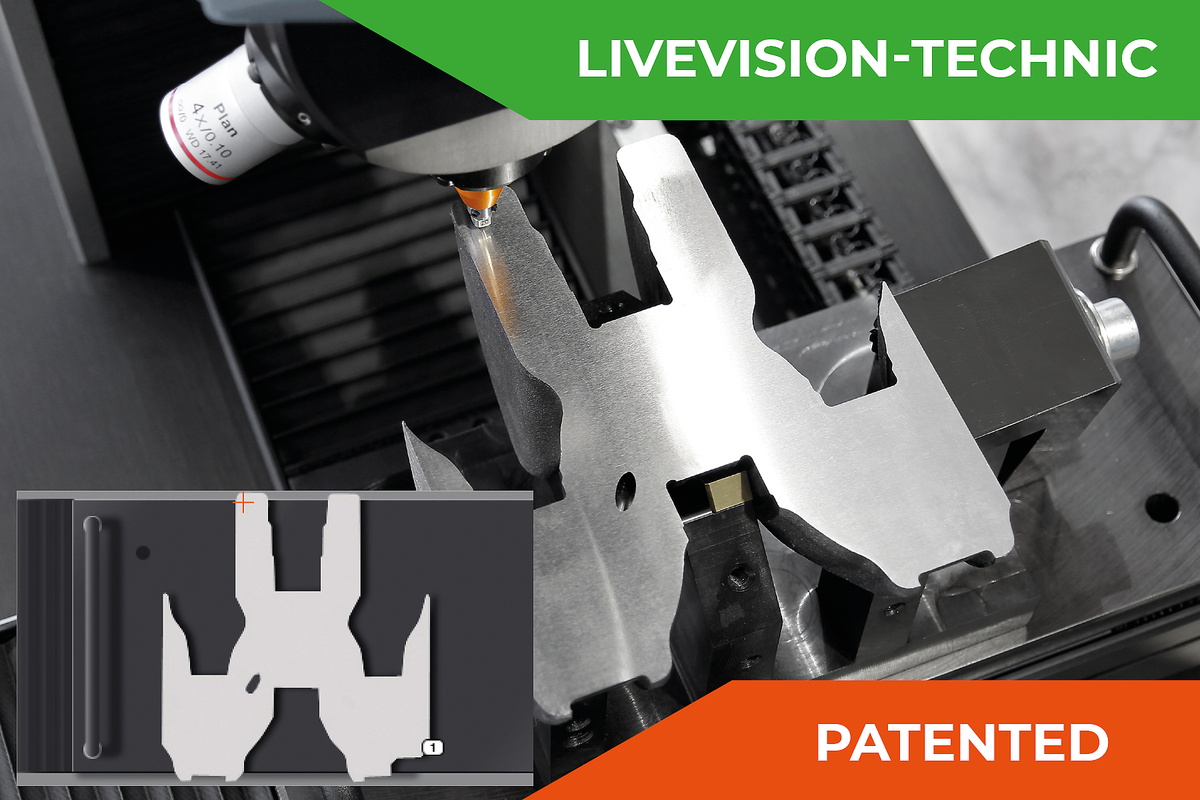

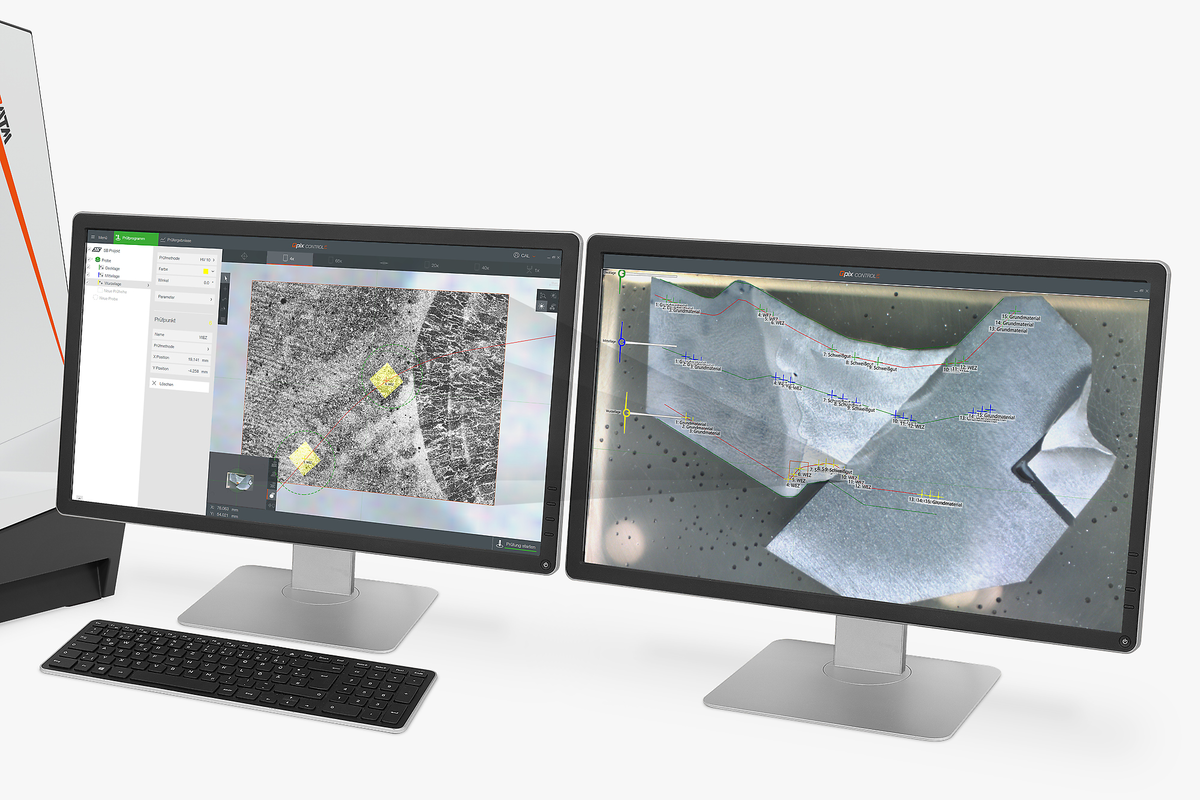

It’s no coincidence that most QATM customers choose the ‘A+’ version with a built-in sample image camera. In a few seconds the image of the sample is shot with the additional camera (field of view 52 x 39 mm). The image provides excellent navigational support within the software, particularly in combination with DOUBLE-VIEW TECHNOLOGY, and aids enhanced documentation in the automatically compiled test report.
If high-quality images of larger areas are required (e.g. for weld seam measurements), the area can be scanned using the HRI function. The Qpix Control 2 software automatically combines the individual images into one large overall image.
Campioni identici possono essere impostati nel software in scala come modello 3D.
All 3 axes are equipped with incremental measuring system. The axes and turret can be positioned to an accuracy of 4 μm, so the perfect solution for classic micro hardness testing. Series measurements can be repeatedly and accurately approached.

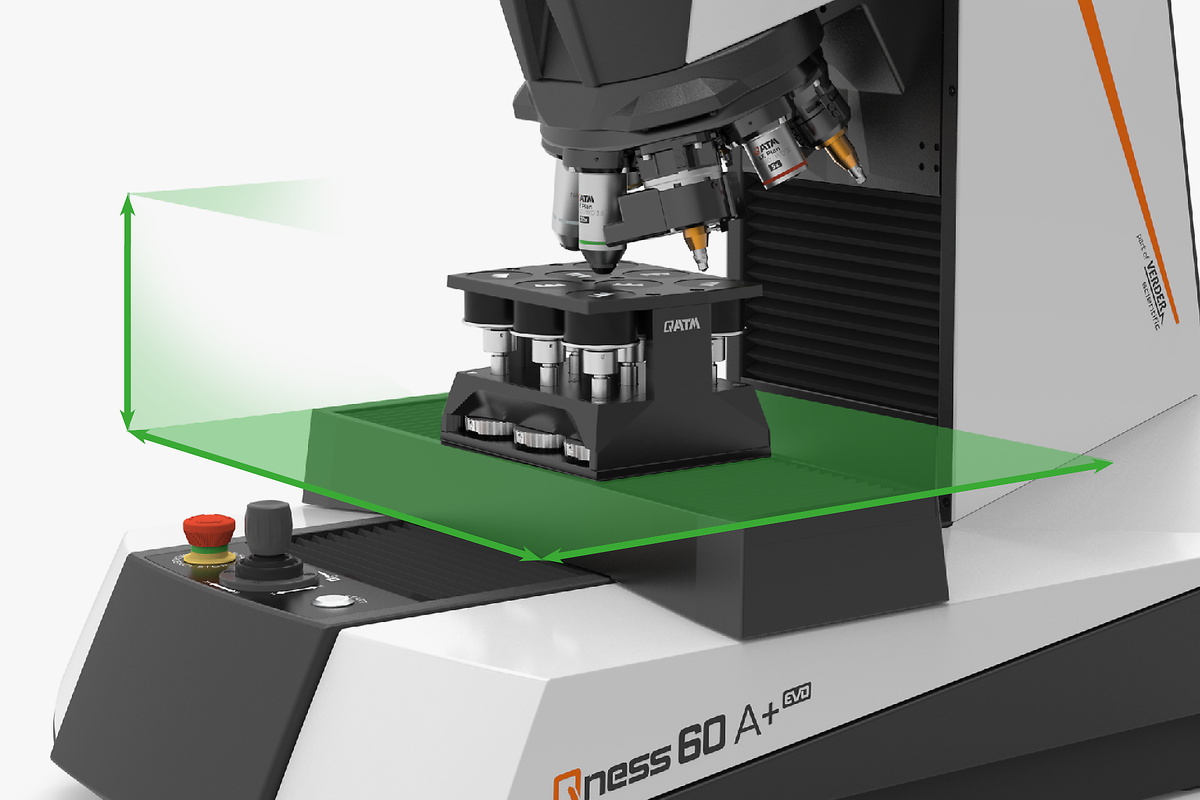

La costruzione unica della torretta cambiautensili altamente dinamica permette il posizionamento di pezzi di prova a varie altezze all'interno dell'area di prova. L'innovativa tecnologia CAS protegge l'unità dalle collisioni.
The optional large slide doubles the test table surface area to 300 x 120 mm. If required, the test height can also be extended from 150 mm to 260 mm.

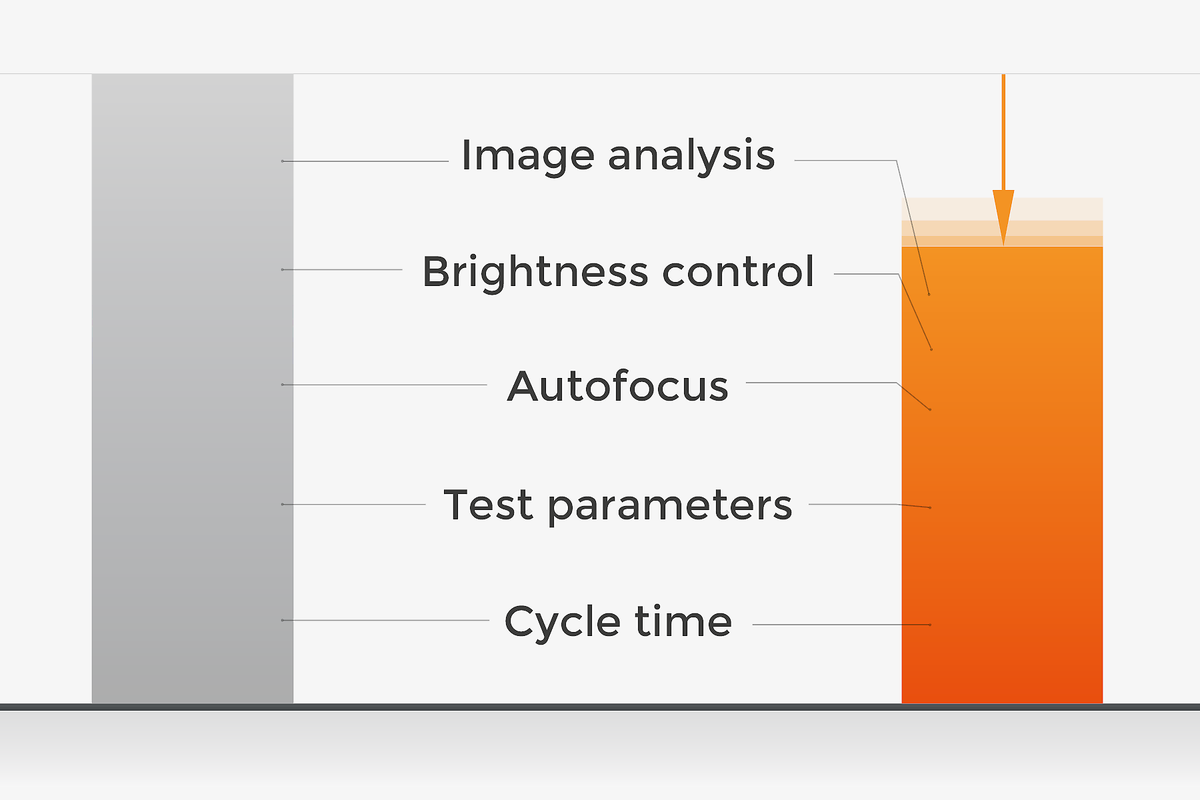

Optimized testing parameters and shorter intervals for serial autofocus, brightness regulation and image analysis, facilitate unbeatable cycle times during everyday operation involving hardness testing devices of the new micro hardness tester product line; and it’s even faster than the previous model. A further benefit of the new machine concept is the emphasis on reduced noise emissions in operation and motion, making it particularly suitable for laboratory work.

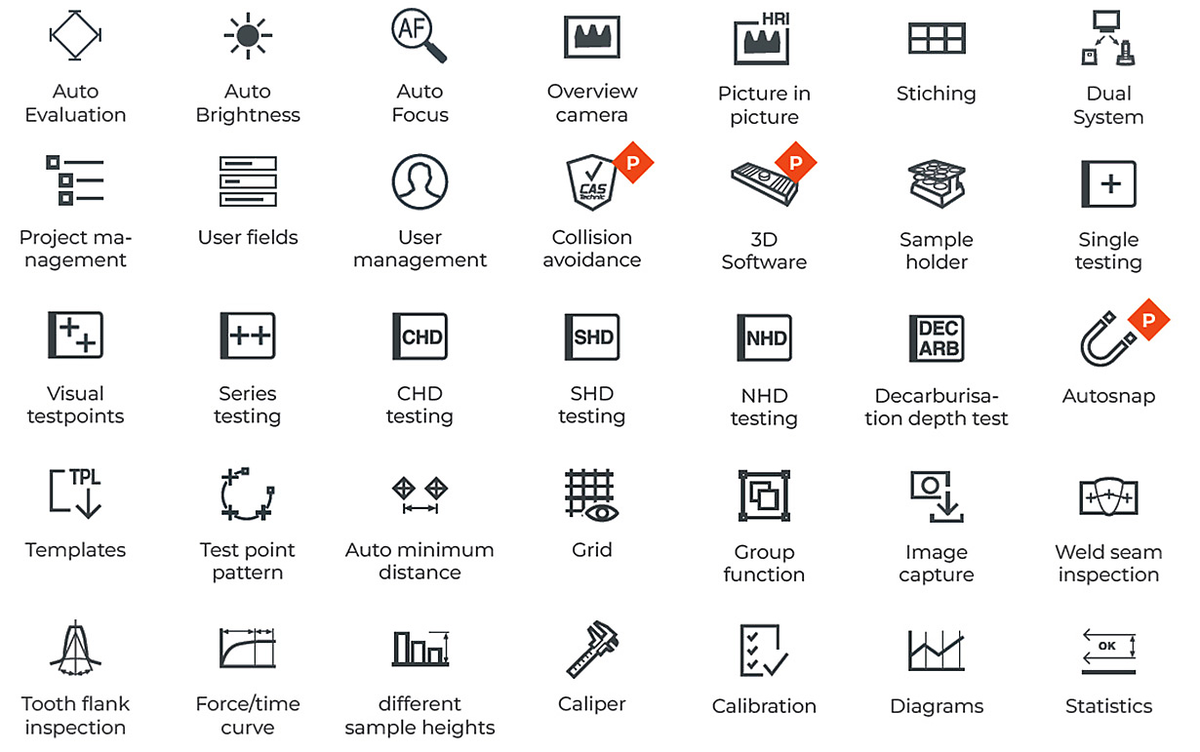

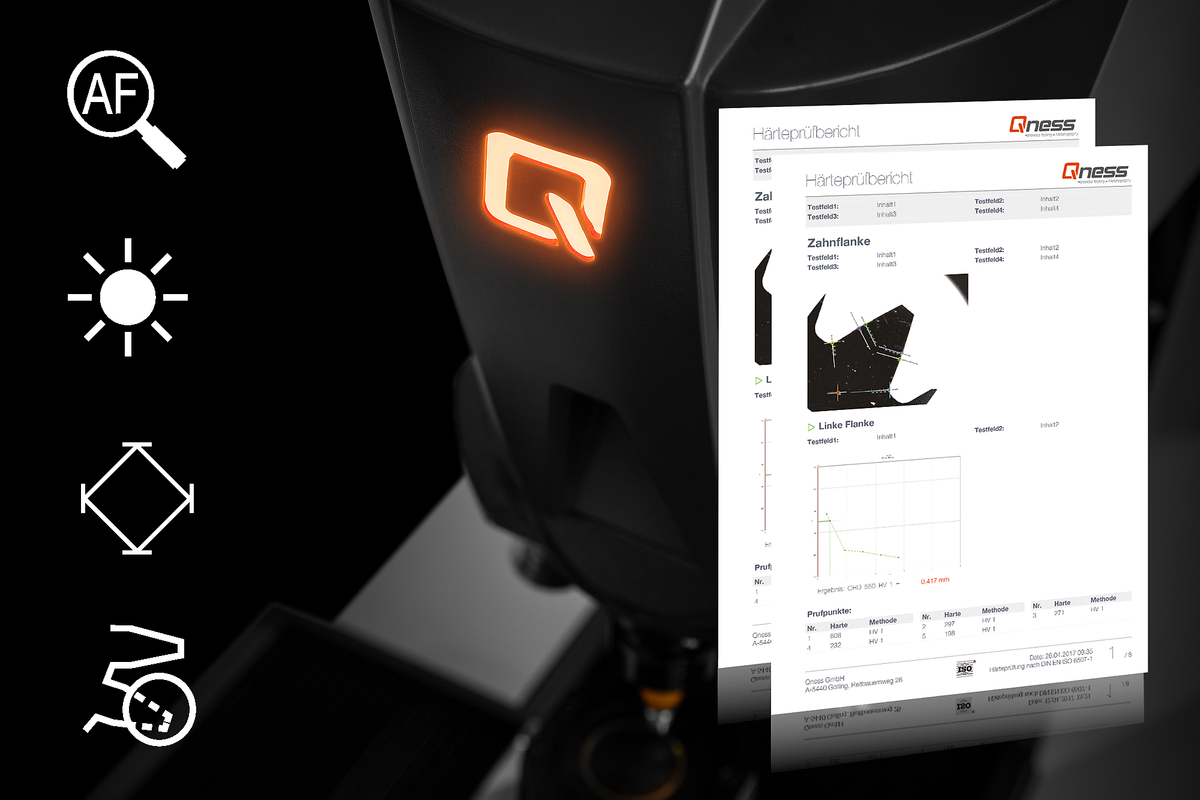

Il modello base di QATM include già diverse funzioni per il risparmio di manodopera:
The adjustable surface indentation recognition function reduces the required eff ort of sample preparation for testing the hardness of non-optimum surfaces. Hence, automatic indentation recognition is also possible on critical surfaces (etching, grinding...).

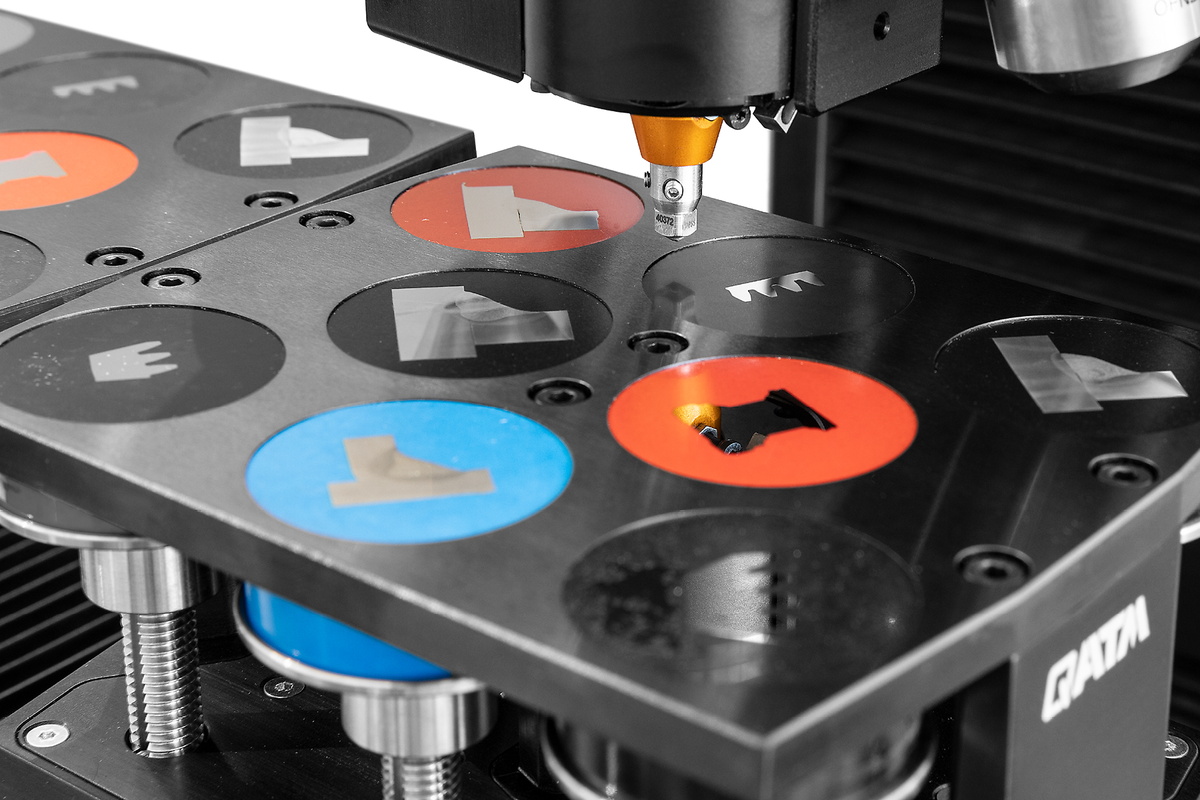

I portacampioni QATM sono progettati per garantire la massima produttività. I tavoli di prova dei dispositivi 'A' e 'A+' includono di serie spazio sufficiente per un portacampioni a 8 pieghe; fino a due portacampioni possono essere utilizzati in parallelo con la slitta opzionale da 300 mm.
Il bloccaggio sicuro dei campioni grazie a un supporto riprogettato con un limitatore di forza di serraggio incorporato, semplifica il centraggio e il posizionamento dei campioni. Un piatto con un giunto sferico blocca anche i campioni che non possono essere tenuti fermi per evitare che si inclinino o scivolino durante l'analisi. Disponibile con 1, 4 o 8 posizioni di tenuta e anelli adattatori per una vasta gamma di diametri di campioni metrici e imperiali.
Components of almost all geometrical shapes can be fitted into the universal sample holder. Four clamping bolts can be set variably in various T-slots.
QATM è il punto di riferimento giusto per la consulenza su requisiti complessi e dispositivi di bloccaggio! Saremo lieti di consigliarvi, ideare, personalizzare e implementare una soluzione per voi. Solo la giusta soluzione di bloccaggio dei componenti può garantire risultati affidabili.
Un'intera gamma di dati rilevanti, come schemi di prova, metodi di prova e campi utente, può essere attivata tramite riviste di campioni predefinite. QATM è in grado di fornire la configurazione di fissaggio, le matrici e i sistemi di cassette più adatti per ogni esigenza.

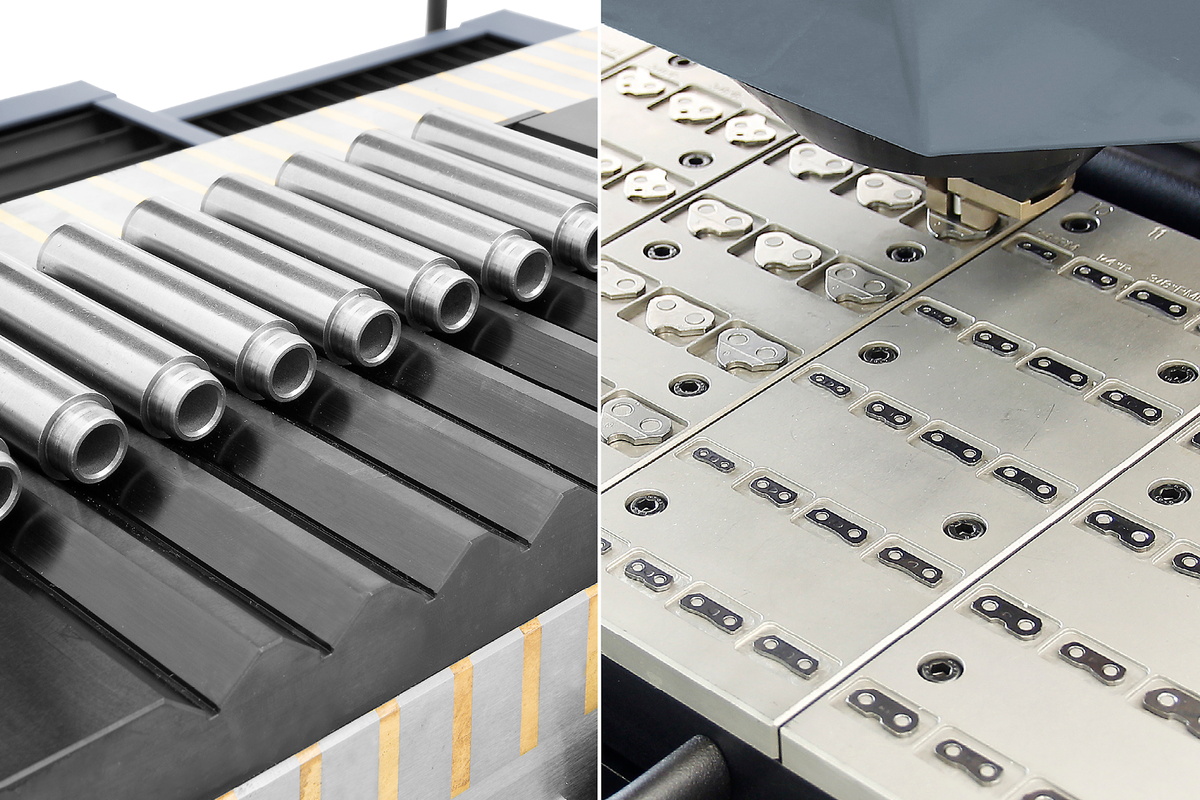

QATM prisms also enable round components to be tested with our devices. Benefit: Integration of the 3D model in the software automatically determines the center of the component and the highest point of each piece.
The clearly-organized, large and robust test room facilitates universality. Additionally, clamping samples straight into conventional vices reduces the effort required to prepare the sample, and expands the range of possible future test applications. QATM vices are also available with extra templates, enabling samples to be repeatedly clamped in precisely the same position.
Intuitivo, chiaramente organizzato e professionale: Qpix Control2 è un software di nuova generazione per durometri Brinell / Knoop / Vickers, sviluppato sulla base del feedback dei clienti e degli input per la massima facilità d'uso. La testa di prova controllata beneficia della regolazione automatica dell'altezza e dell'esplorazione senza contatto, della completa integrazione del portacampioni, della compatibilità CAD con l'imaging 3D e di tutta una serie di elementi di controllo e visualizzazioni 3D di facile comprensione inclusi nel software. Stabilisce nuovi standard nelle prove di durezza.
La macchina si sposta automaticamente all'altezza del portacampioni. L'immagine del campione viene ripresa automaticamente.
AutoSnap - Impostazione rapida della fila: Trascinare la fila di punti di prova nella posizione desiderata. La funzione Auto-Snap seriale corregge automaticamente il punto di partenza della fila di test.
La sequenza di prova viene eseguita secondo gli standard di prova di durezza applicabili.
Several progessions and samples are created and completed "unmanned" (i.e. 60 progressions on 8 different samples in one test run)
The distances between the test points are generated fully automatically to the minimum standard distance. This makes the test results even more accurate. If the distance is less than required by the standard, the affected test points are highlighted accordingly.

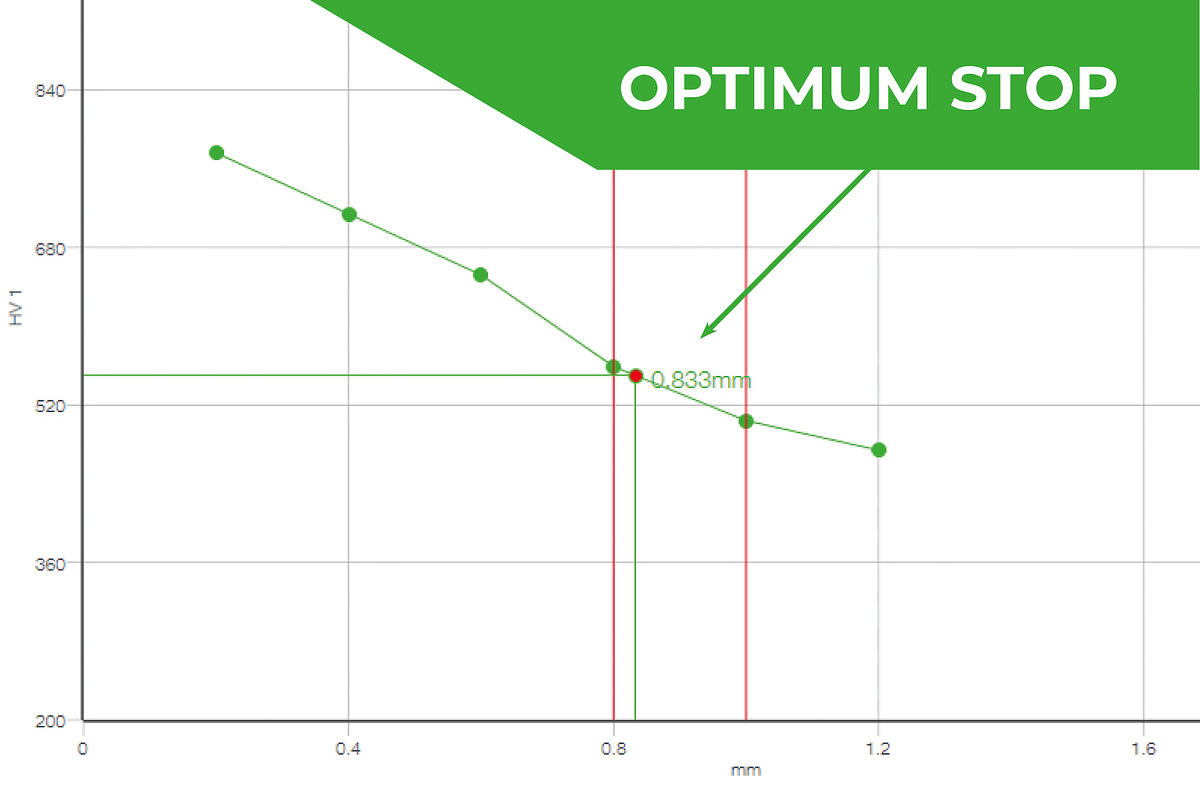

Time-saving test mode ‘Complete all indentations – then evaluate’ and ‘Optimum Stop’ to complete test series as soon as the lower hardness limit has been undercut.

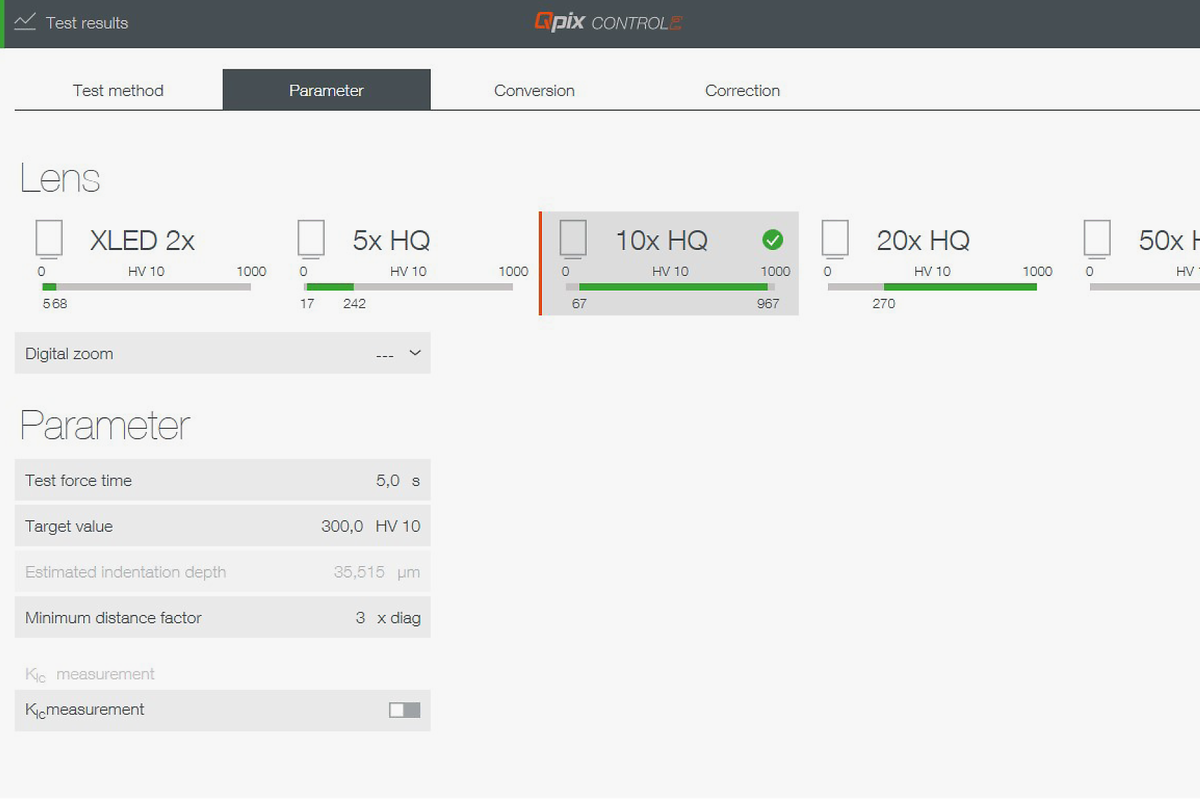

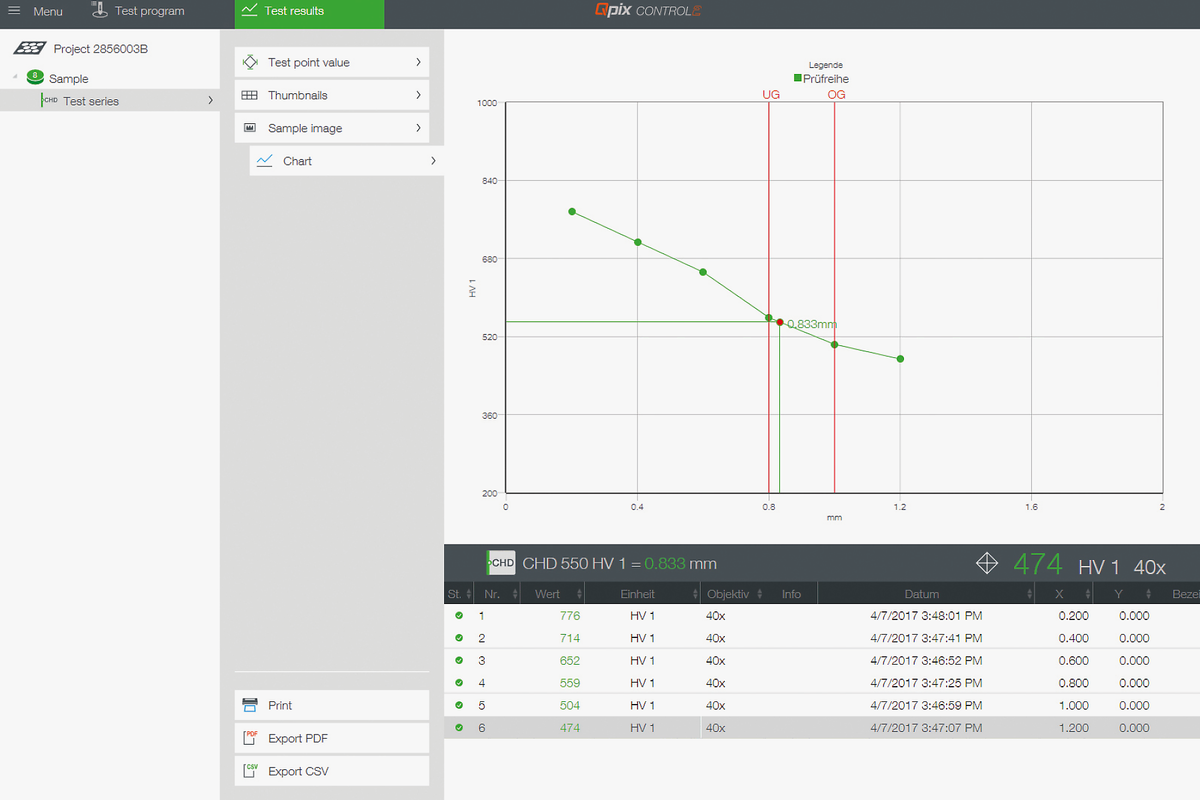

Based on the selected method (e.g. HV10), the suitable hardness range is displayed for each lens, which can be measured. The most suitable lens is also highlighted.

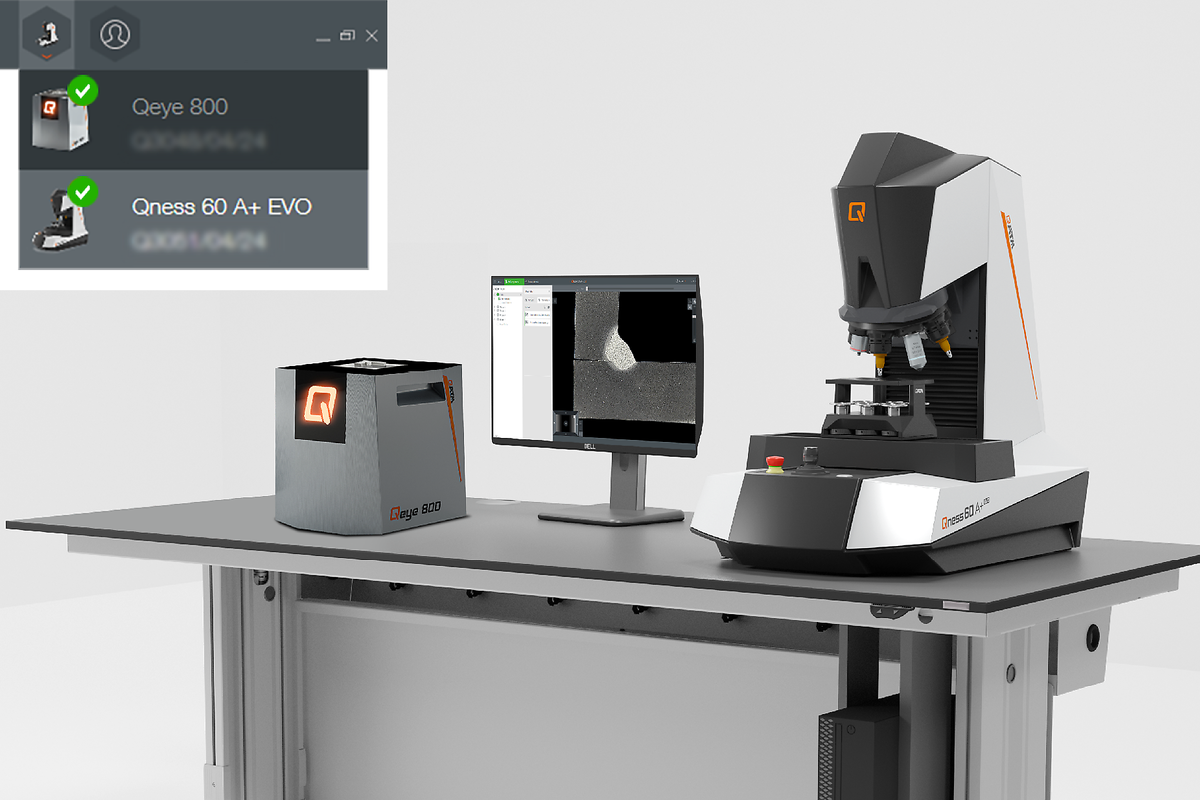

With the Qpix Control 2 software, several QATM devices (for example a Qeye 800 and a Qness 60 A+ EVO) can be operated with the same PC system. It is easy to switch back and forth between the two devices in the software.

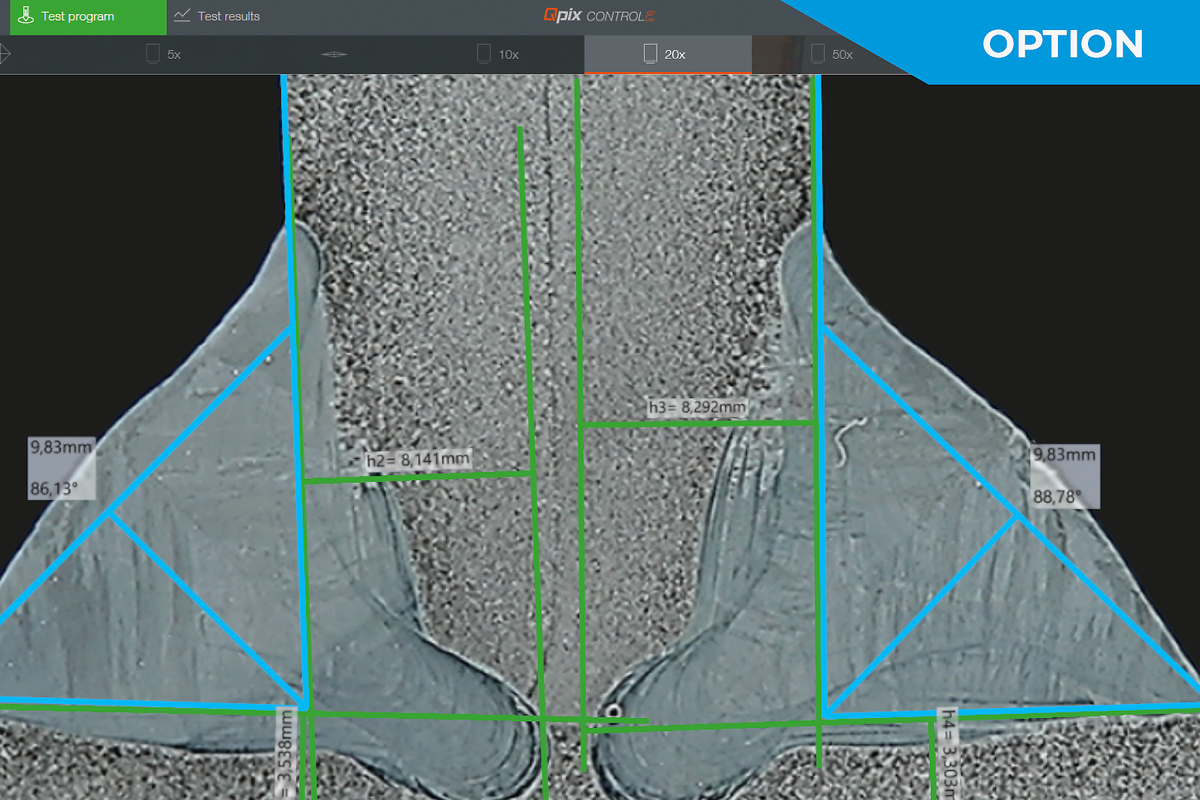

La fornitura seriale di funzioni "Advanced Welding" facilita l'integrazione semplice e conforme alle norme (ad es. EN ISO 9015 & EN ISO 22826) della mappatura dei test di durezza Brinell / Knoop / Vickers. I modelli predefiniti possono essere semplicemente adattati ad ogni rispettivo pezzo di prova tramite funzioni interattive. Se necessario, i moduli Qpix INSPECT possono anche fornire un'analisi grafica del materiale simultanea del cordone di saldatura.
Il modulo software opzionale "grafico di durezza 2D/3D" è l'aiuto perfetto per la determinazione dettagliata della distribuzione della durezza sulla sezione totale, specialmente per i materiali trattati termicamente. Questo è estremamente importante nell'esplorazione dei materiali e anche per le prove di saldatura o nell'analisi dei danni.
1. Creare l'area
In alternativa, visualizzalo in 3D
2. Definire la griglia
Grafico di distribuzione della durezza omogenea sulla sezione trasversale del filo
3. Visualizza in 2D
Schema del punto di prova su un campione non incastrato

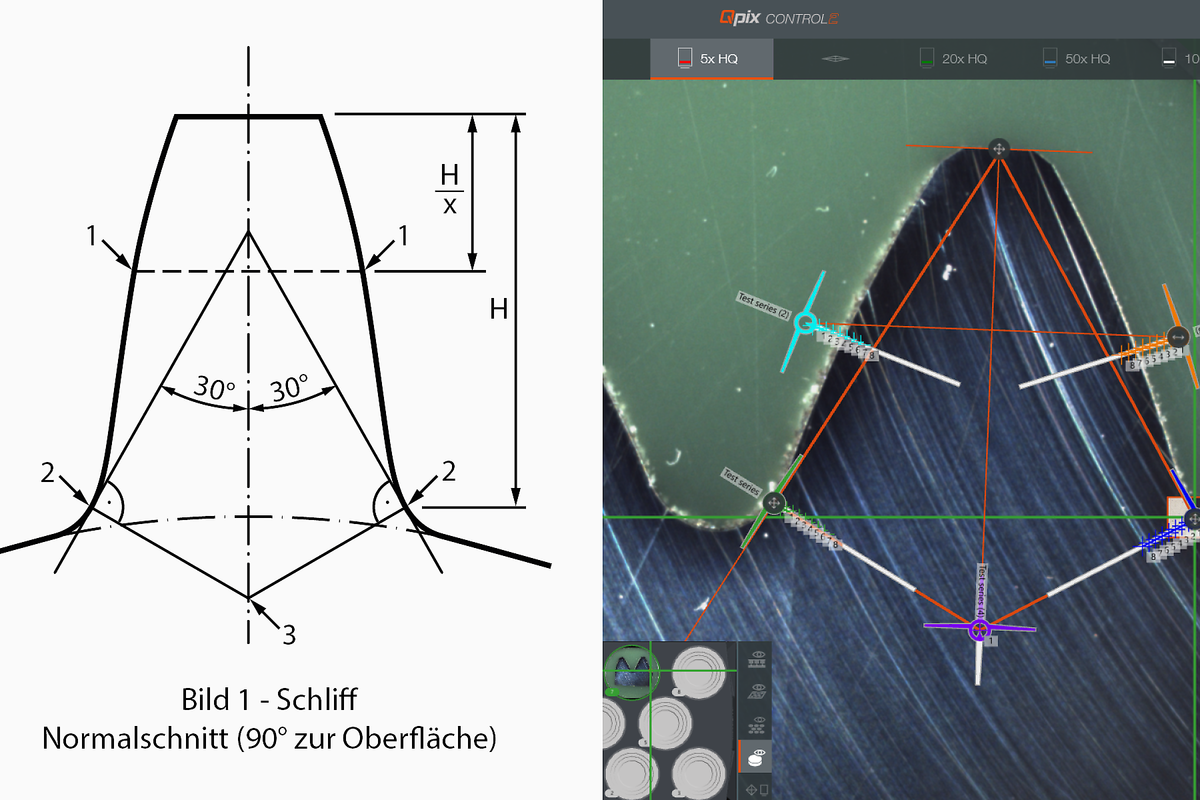

La dispendiosa creazione di punti di prova, specialmente per il test del fianco del dente, è ridotta al minimo per mezzo di modelli predefiniti. La versione A+ consente di eseguire l'intera procedura normalizzata tra HV30 e HV1 con un unico dispositivo.
With this module, an area on the component can be easily defined and the number of hardness test points defined, especially for sintered samples. The software automatically searches for a position in the selected area where a hardness test indentation can be placed so that it is placed at a suitable location.
Il valore K1C viene stabilito tramite la misurazione a norma delle 4 linee di frattura. Il MPa√m viene poi calcolato automaticamente.
Qpix software platforms support barcode and QR code readers. Whether simply inserting header files (serial), managing the complete integration of reading devices for the automatic selection of templates, or calling up data from superordinate systems (optional) – barcode/QR code readers simplify work procedures for the tester, while also preventing operating errors.
Il riconoscimento dei bordi implica l'adattamento automatico dei punti di partenza della fila di test al bordo del campione quando si utilizzano il progetto e le sagome corrispondenti. Il modulo aumenta significativamente il grado di automazione ed è un'aggiunta ideale alla funzione AutoSnap fornita in serie.

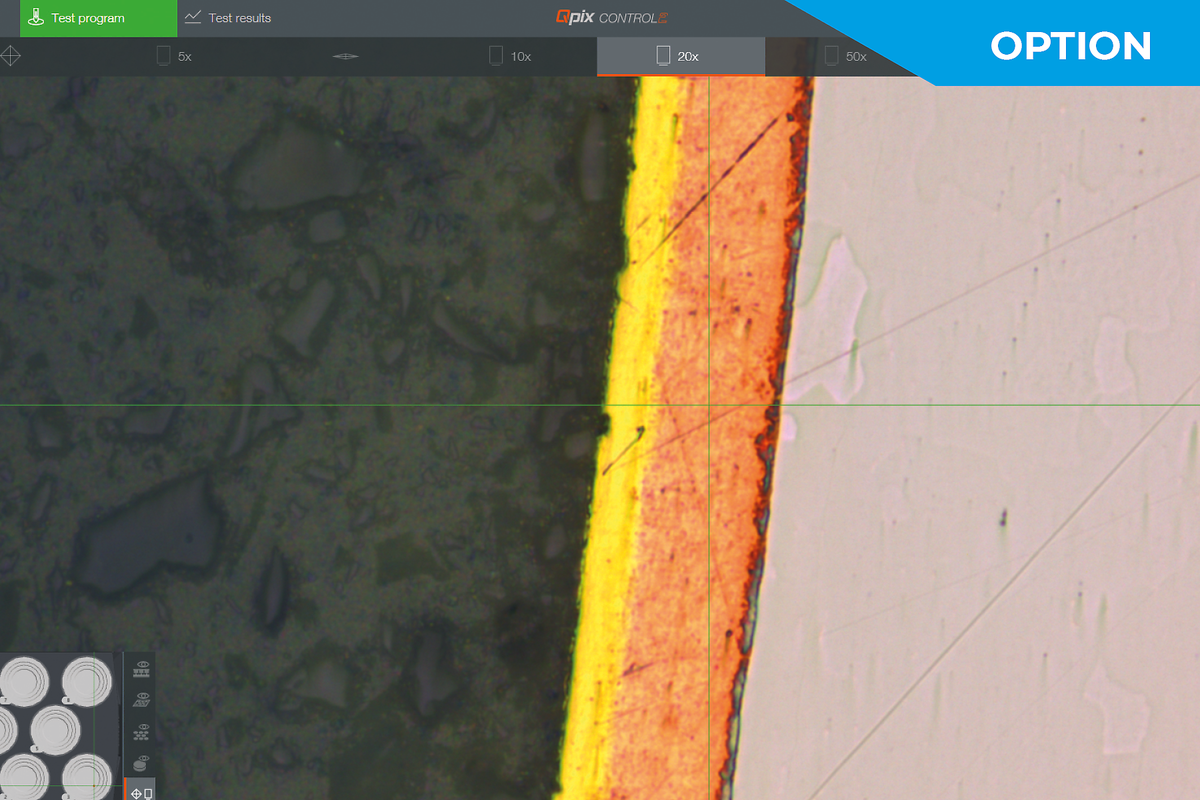

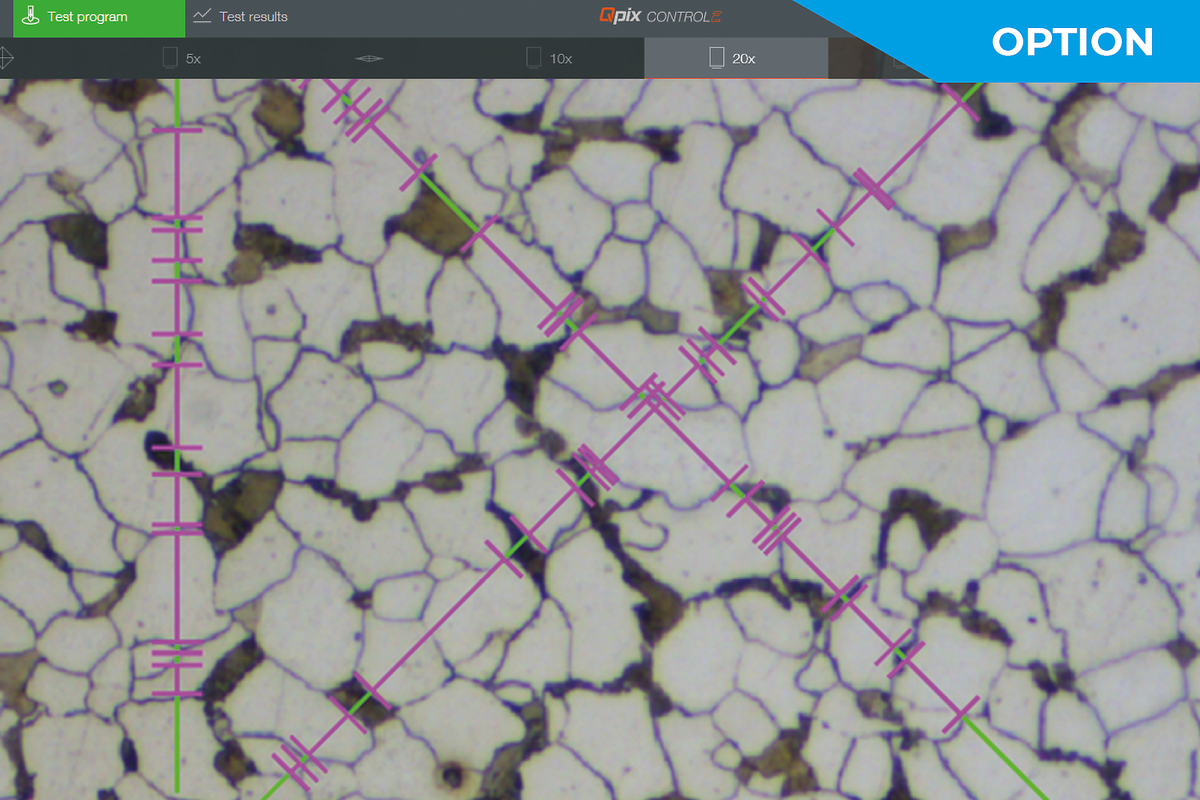

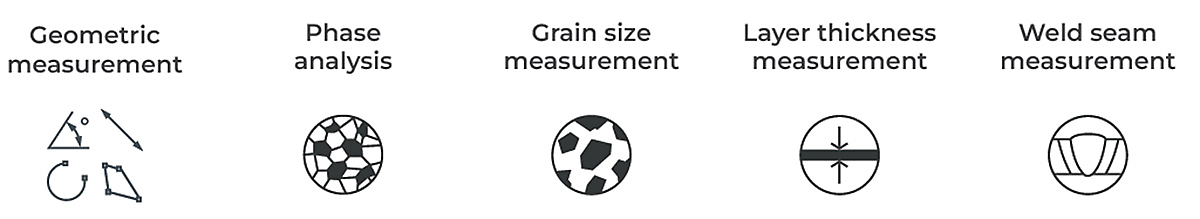

The intuitive and user-friendly Qpix INSPECT software functionality provides a comprehensive toolbox for microscopic evaluations and result documentation. The multifunctional software can be customized for customer-specific measuring tasks and complemented with add-on modules.

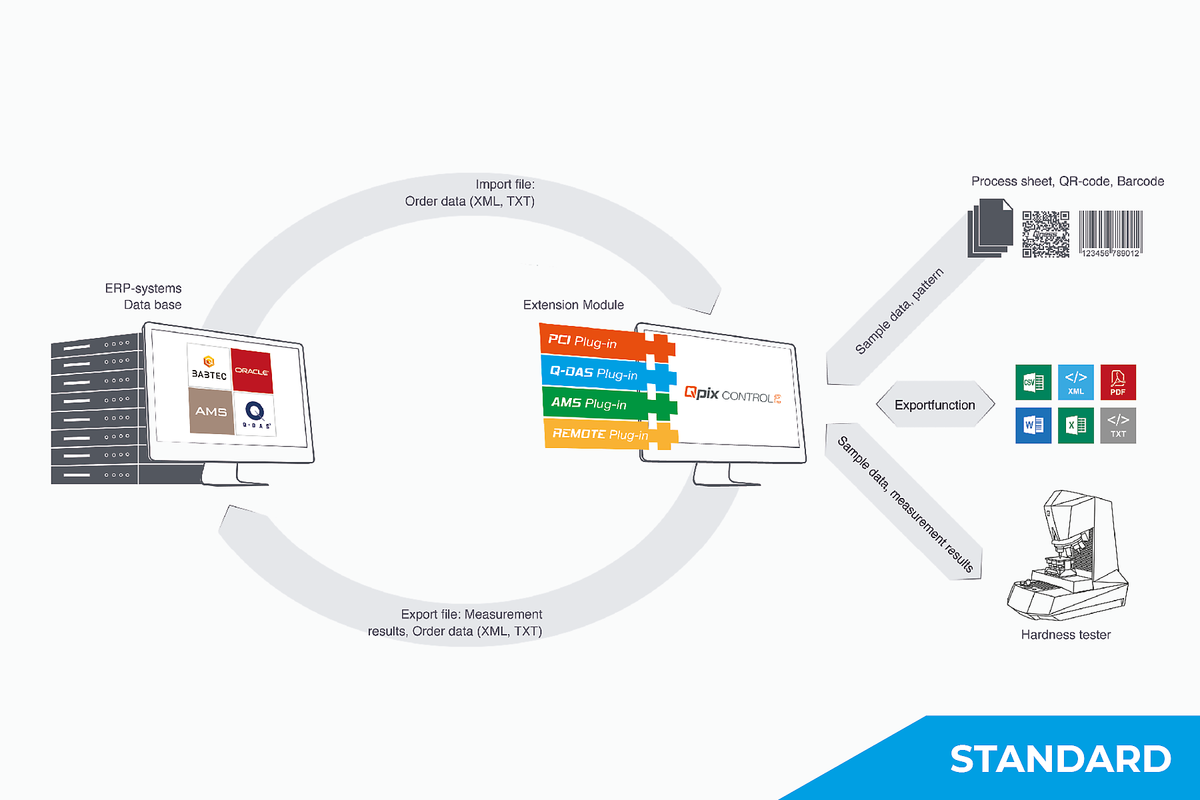

Qconnect è l'interfaccia del software QATM Qpix Control2, che fornisce ai clienti un portafoglio completo di connettività tra dispositivi - dalla produzione in serie, interfacce XML aperte (bidirezionali) e soluzioni plug-in pre-specificate, come il QDAS Plug-In+, fino a soluzioni di connettività specifiche del cliente implementate completamente da QATM. Abbiamo una soluzione professionale per ogni esigenza applicativa.
Questo è un salto in avanti per la gestione dei risultati di calibrazione - Il QATM Calibration Manager ricorda agli operatori i test necessari a intervalli liberamente definibili. I risultati dei test vengono aggiunti al record statistico in corso con la semplice pressione di un pulsante.

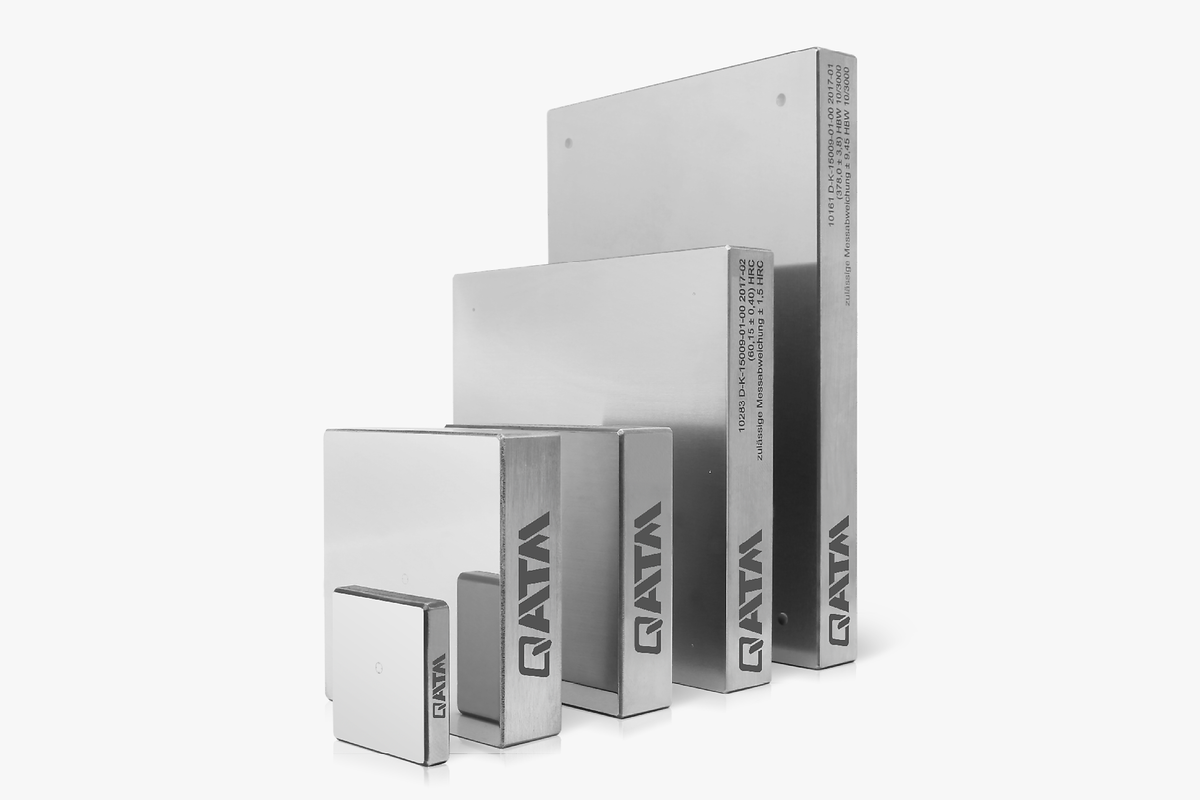

Qualità premium in una varietà completa. Taratura indipendente DAkkS (ISO/IEC 17025) secondo DIN EN ISO e ASTM, compreso il software per test periodici conformi alle norme.

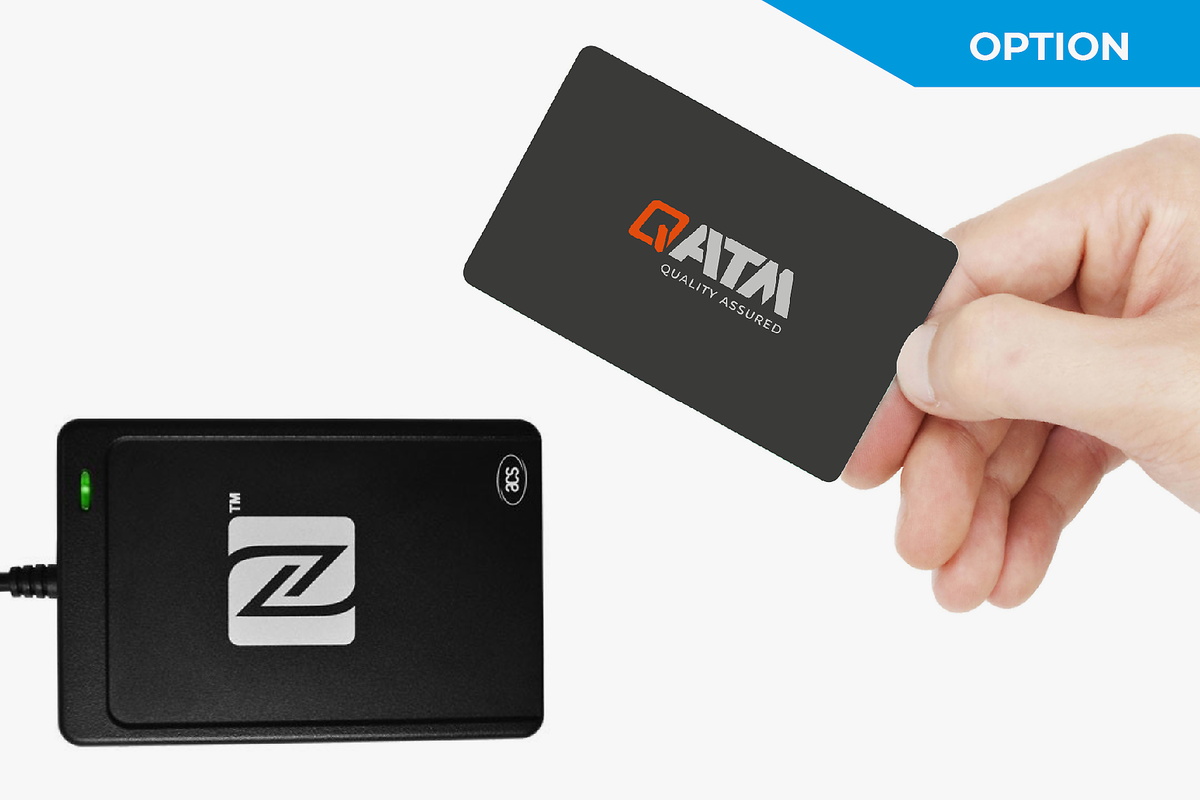

The Qpix Control 2 software supports user login using an external NFC reader. Depending on the NFC tag/card, the customer‘s existing access cards can also be programmed in, for example.
| Gamma di forza di prova | Qness 10 A+: 20 gf - 10 kgf (0.196 - 98.07 N) Qness 60 A+: 0.25 gf - 62.5 kgf (0.00245 - 612.92 N) |
| Metodo di prova | Vickers, Knoop, Brinell, Rockwell (option) |
| Sequenza di prova | completamente automatico / applicazione elettronica della forza |
| Asse-Z | Dynamic, automated (CAS-Technic) |
| Distanza di spostamento dell'asse Z | 150 mm (5.91“); Opzione: 260 mm (10.2“) |
| Profondità della gola | 170 mm (6.69“) |
| Posizioni dell'utensile | 8-fold motorized tool changer max. 3 hardness testing modules, max. 7 lenses |
| Sistema di telecamere | 5 Mpixel - CMOS color, USB3.0 |
| Sistema ottico | Upright microscope with Koehler lighting |
| Diaframma di apertura | motorizzato |
| Obiettivi | XLED 2x, 2.5x, 5x, 10x, 20x, 50x, 100x |
| Tipi di lenti | Standard (Achromat) and High Quality (Semi-apochromat) for hardness testing and microscopy XLED for optimised Brinell hardness testing |
| Campo visivo (secondo l'apparecchiatura) | 0.074x0.055 mm (100x) to 2.80x2.10 mm (XLED 2) |
| Telecamera per immagini campione | 5 Mpixel - CMOS color, USB3.0 52 x 39 mm (2.05 x 1.54“) |
| Incudine di prova / slitta trasversale XY | Automatic cross slide |
| Dimensione della tavola | 150 x 120 mm (5.91 x 4.72“); Opzione 300 x 120 mm (11.8 x 4.72“) |
| Precisione di posizionamento | +/- 2 μm |
| Percorso di attraversamento presso lo scivolo trasversale | X 150, Y 150 mm (5.91 x 5.91“); Option: X 300 x Y 150 mm (11.8 x 5.91“) |
| Elementi di controllo | Emergency stop, Start button, Joystick X/Y/Z |
| Software | Qpix Control2 |
| Peso massimo del pezzo | 50 kg (110 lbs) |
| Peso del dispositivo di base | 60 kg (132.3 lbs) |
| Attrezzatura di base inclusa | Indenter Vickers ASTM + DAkkS; Lens 5x, 20x, 50x |
| Interfacce | 1 x USB 3.0 |
| Potenza fornita | 100 – 240 V ~1/N/PE, 45-65 Hz |
