The Vickers / Knoop / Brinell / Rockwell hardness tester series Qness 10 / 60 takes micro hardness testing to a whole new level: The high-end laboratory devices of the latest generation combine the best of both worlds – hardness testing and microscopy without compromise and with maximum operating convenience. The revolutionary optical system with color camera provides reproducible and reliable results every time.
The classic "Qness 10 / 60 M" model of this Vickers / Knoop / Brinell / Rockwell hardness tester promises perfect semi-automatic operation and high precise positioning control of the Z axis. The combination of micro hardness tester and microscope makes this entry-level model a convincing solution for the laboratory.
QATM micro hardness testers seamlessly integrate with the Verder Scientific IoT platform, featuring remote real-time monitoring, live notifications, effortless backups and automatic software updates.
Video di prodotto
AR-Model - Visit the page with your smartphone or scan the QR code under "View in Room" and experience the 3D model in the real world!
QATM hardness testers accurately analyze according to all standard test methods and cover a wide spectrum.
The electronically controlled, fully automated test cycles ensure fast, precise hardness testing, as well as fast method changes and automatic detection of the focal plane. With the Ready to Test package all Vickers test methods are possible with the standard scope of delivery.
Vickers
DIN EN ISO 6507, ASTM E-384, ASTM E92
Knoop
DIN EN ISO 4545, ASTM E-384, ASTM E92
Brinell
DIN EN ISO 6506, ASTM E-10
Integrated conversions
DIN EN ISO 18265, DIN EN ISO 50150, ASTM E-140
Qness 60 M/A+/ all Vickers test methods possible with standard scope of delivery
✓ Qness 10 M/A+ with standard scope of delivery HV0.02 to HV10 possible.
* non conforme agli standard
All QATM hardness testers with QpixControl2 and QpixT2 software seamlessly integrate into the Verder Scientific IoT platform, providing enhanced functionality and seamless connectivity.
The QATM-developed, in-house manufactured lens system sets new standards. As well as providing crystal clear image quality for hardness testing, Koehler illumination uses white LED light and motor-operated aperture shuttering to produce ideal contrast, even for high magnification images.
Experienced metallurgists agree the image quality provided by the Qness 10 / 60 M is comparable in all aspects with that of established sophisticated microscopes. The up-to-date concept and new lenses in the optic system enable the device to completely meet even the strictest physical ‘test system definition’ requirements in compliance with DIN EN ISO6507-1/2:2018.
Tutti i dispositivi sono dotati della nuova illuminazione a LED dell'area di lavoro: Posizionamento semplificato dei campioni per i test su pezzi singoli.
Ci sono vantaggi decisivi nella distribuzione del movimento verticale su 2 assi. Attraverso il primo asse Z c'è un controllo dinamico del movimento, che permette di posizionare il penetratore verso la superficie di prova in modo rapido e comodo fino a 30 mm/s. Il secondo asse Z aggiuntivo nel sistema QATM offre un sistema di posizionamento ad alta risoluzione per una maggiore precisione nell'applicazione della forza e nella focalizzazione.
Sulla torretta ultramoderna del durometro Vickers / Knoop / Brinell si possono montare fino a 8 diversi diamanti di prova o lenti. La struttura compatta è angolata a 20° per garantire un'eccellente visibilità in sala prove.
In evidenza: I moduli di prova di durezza di nuova concezione fungono da porta penetratori modulari che consentono il retrofit plug-and-play delle apparecchiature di prova Brinell e Knoop in qualsiasi momento dopo la consegna.
In addition to the Vickers, Knoop and Brinell optical methods, Rockwell measurements can now also be carried out with the new micro hardness testers. A special Rockwell test module has been developed for this purpose.
L'innovativa tecnologia Collision Avoiding System (CAS) protegge le parti meccaniche del dispositivo utilizzando calcoli predittivi del movimento 3D per visualizzare gli effetti di collisioni ed errori di funzionamento.
Il calibro digitale è compatibile con il sistema Qpix Control2 e legge le dimensioni, l'altezza e il diametro dei componenti in modo wireless e premendo un pulsante, inserendoli nel software. Il controllo dell'altezza della testa di prova nelle versioni A e A+ permette di raggiungere l'altezza di prova in modo completamente automatico, senza bisogno di inserimento manuale.
QATM sample holders are designed to ensure accuracy and repeatability. In combination with the digital slide and data feedback, the machine produces perfect measurement readings
The Qpix Control2 M-Version of the intuitively-operated software is included with the Qness 10/60 M to provide sophisticated functionality tailored to the requirements of semi-automatic hardness testing devices. Clearly organized batch management and the effective use of templates from a broad span of testing projects, test result structuring and a complete range of background project information. The easily-generated templates include all the required information on test patterns, test methods, item names and user field details.

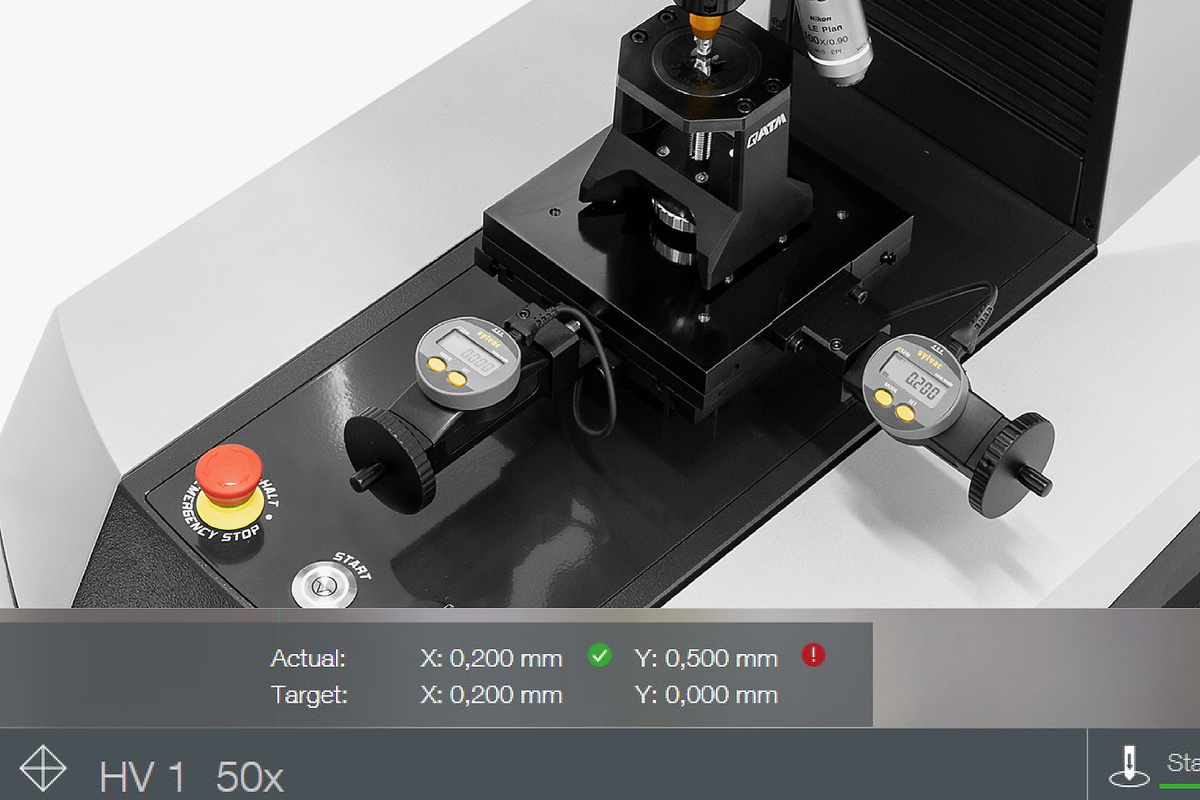

Consente la predefinizione seriale di programmi di prova con un numero fisso di punti di prova. Se necessario, anche con slitta manuale, mandrino micrometrico digitale e ritorno di posizione - come per le progressioni manuali CHD.
Unsurpassed in single-piece testing and limited series tests on items of all sizes: Simple operability and optional additions for microscopy make QATM Qness 10/60 M a unique, high-quality, all-round package.
Optimized testing parameters and shorter intervals for serial autofocus, brightness regulation and image analysis, facilitate unbeatable cycle times during everyday operation involving hardness testing devices of the new micro hardness tester product line; and it’s even faster than the previous model. A further benefit of the new machine concept is the emphasis on reduced noise emissions in operation and motion, making it particularly suitable for laboratory work.
Il modello base di QATM include già diverse funzioni per il risparmio di manodopera:
The adjustable surface indentation recognition function reduces the required eff ort of sample preparation for testing the hardness of non-optimum surfaces. Hence, automatic indentation recognition is also possible on critical surfaces (etching, grinding...).
The illuminated QATM logo displays the current device status at a glance. The range of flash intervals indicates whether the device is operating automatically or is free to be used for new tasks for staff all around the lab. Furthermore, not only does the LED test space lighting, installed as standard, allow samples and sample holders to be set up correctly, in the M version it guarantees uniform light intensity for working area.
Il bloccaggio sicuro dei campioni grazie a un supporto riprogettato con un limitatore di forza di serraggio incorporato, semplifica il centraggio e il posizionamento dei campioni. Un piatto con un giunto sferico blocca anche i campioni che non possono essere tenuti fermi per evitare che si inclinino o scivolino durante l'analisi. Disponibile con 1, 4 o 8 posizioni di tenuta e anelli adattatori per una vasta gamma di diametri di campioni metrici e imperiali.
Components of almost all geometrical shapes can be fitted into the universal sample holder. Four clamping bolts can be set variably in various T-slots.
QATM è il punto di riferimento giusto per la consulenza su requisiti complessi e dispositivi di bloccaggio! Saremo lieti di consigliarvi, ideare, personalizzare e implementare una soluzione per voi. Solo la giusta soluzione di bloccaggio dei componenti può garantire risultati affidabili.
The intuitive Qpix Control2 M-Version software is included with each Vickers / Knoop / Brinell / Rockwell hardness tester Qness 10 / 60 M to provide sophisticated functionality tailored to the requirements of semi-automatic hardness testing devices. Clearly organized batch management and the effective use of templates from a broad span of testing projects, test result structuring and a complete range of background project information. The easily generated templates include all the required information on test patterns, test methods, item names and user field details.

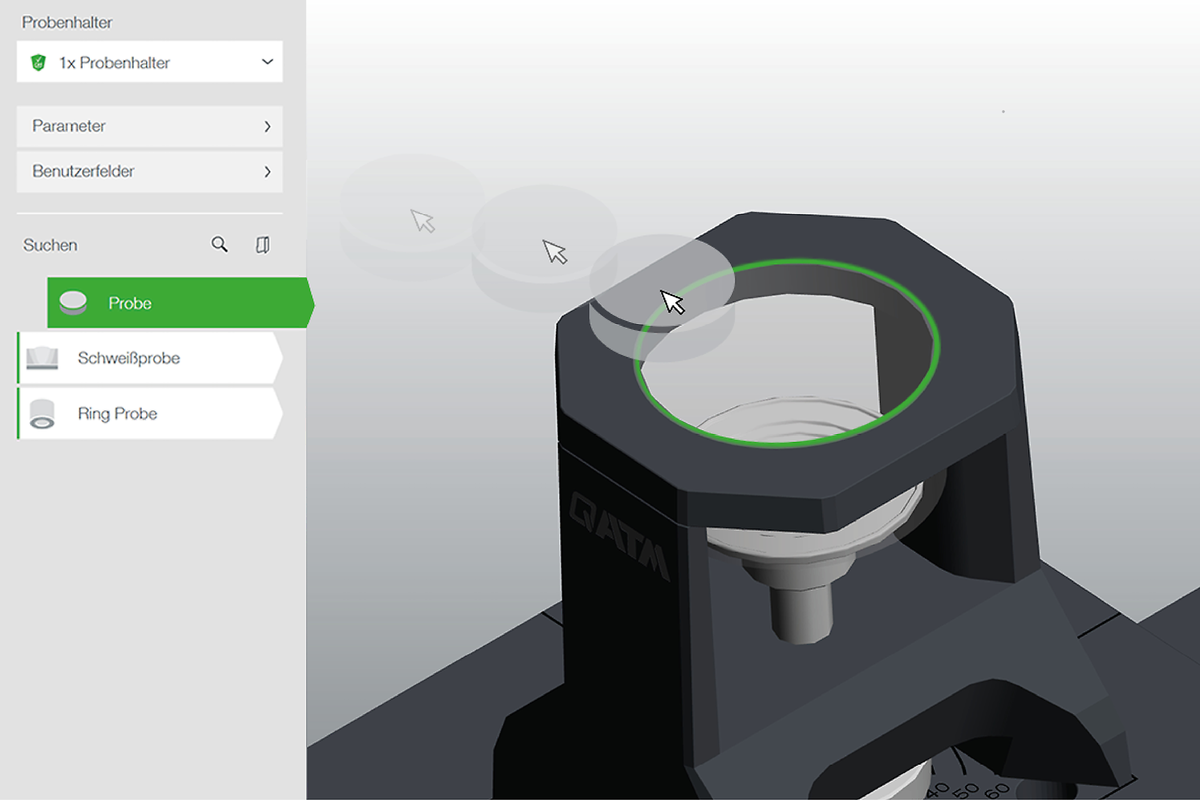

The machine moves automatically to the height of the sample holder.

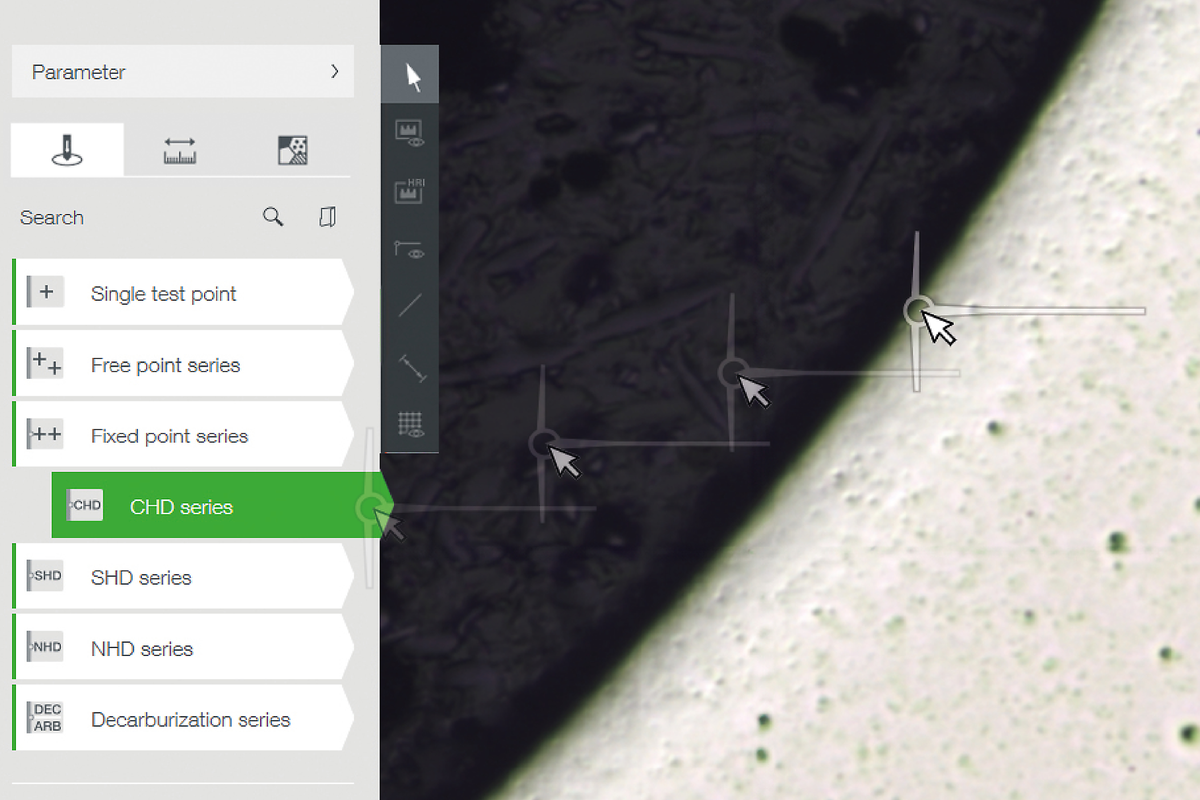

Speedy row set-up: Drag the row of test points.
La sequenza di prova viene eseguita secondo gli standard di prova di durezza applicabili.
Based on the selected method (e.g. HV10), the suitable hardness range is displayed for each lens, which can be measured. The most suitable lens is also highlighted.
With the Qpix Control 2 software, several QATM devices (for example a Qeye 800 and a Qness 60 A+ EVO) can be operated with the same PC system. It is easy to switch back and forth between the two devices in the software.
Qpix software platforms support barcode and QR code readers. Whether simply inserting header files (serial), managing the complete integration of reading devices for the automatic selection of templates, or calling up data from superordinate systems (optional) – barcode/QR code readers simplify work procedures for the tester, while also preventing operating errors.
The intuitive and user-friendly Qpix INSPECT software functionality provides a comprehensive toolbox for microscopic evaluations and result documentation. The multifunctional software can be customized for customer-specific measuring tasks and complemented with add-on modules.
Qconnect è l'interfaccia del software QATM Qpix Control2, che fornisce ai clienti un portafoglio completo di connettività tra dispositivi - dalla produzione in serie, interfacce XML aperte (bidirezionali) e soluzioni plug-in pre-specificate, come il QDAS Plug-In+, fino a soluzioni di connettività specifiche del cliente implementate completamente da QATM. Abbiamo una soluzione professionale per ogni esigenza applicativa.
Questo è un salto in avanti per la gestione dei risultati di calibrazione - Il QATM Calibration Manager ricorda agli operatori i test necessari a intervalli liberamente definibili. I risultati dei test vengono aggiunti al record statistico in corso con la semplice pressione di un pulsante.
Qualità premium in una varietà completa. Taratura indipendente DAkkS (ISO/IEC 17025) secondo DIN EN ISO e ASTM, compreso il software per test periodici conformi alle norme.
The Qpix Control 2 software supports user login using an external NFC reader. Depending on the NFC tag/card, the customer‘s existing access cards can also be programmed in, for example.
| Gamma di forza di prova | Qness 10 M: 20 gf - 10 kgf (0.196 - 98.07 N) Qness 60 M: 0.25 gf - 62.5 kgf (0.00245 - 612.92 N) |
| Metodo di prova | Vickers, Knoop, Brinell, Rockwell (option) |
| Sequenza di prova | completamente automatico / applicazione elettronica della forza |
| Asse-Z | Dynamic, automated (CAS-Technic) |
| Distanza di spostamento dell'asse Z | 150 mm (5.91“); Opzione: 260 mm (10,2“) |
| Profondità della gola | 170 mm (6.69“) |
| Posizioni dell'utensile | 8-fold motorized tool changer max. 3 hardness testing modules, max. 7 lenses |
| Sistema di telecamere | 5 Mpixel - CMOS color, USB3.0 |
| Sistema ottico | Upright microscope with Koehler lighting |
| Diaframma di apertura | motorizzato |
| Obiettivi | XLED 2x, 2.5x, 5x, 10x, 20x, 50x, 100x |
| Tipi di lenti | Standard (Achromat) and High Quality (Semi-apochromat) for hardness testing and microscopy XLED for optimised Brinell hardness testing |
| Campo visivo (secondo l'apparecchiatura) | 0.074x0.055 mm (100x) to 2.80x2.10 mm (XLED 2) |
| Incudine di prova / slitta trasversale XY | Option: manual cross slide; Reduces test height by 26 mm |
| Dimensione della tavola | Ø 100 mm (3.94“) (cross slide: 135 x 135 mm) |
| Percorso di attraversamento presso lo scivolo trasversale | X 25, Y 25 mm (0.98 x 0.98“); Option X 50 x Y 50 mm (1.97 x 1.97“) |
| Elementi di controllo | Emergency stop, Start button, Joystick Z-axis |
| Software | Qpix Control2 "M" |
| Peso massimo del pezzo | 50 kg (110 lbs) |
| Peso del dispositivo di base | 55 kg (121.3 lbs) |
| Attrezzatura di base inclusa | Indenter Vickers ASTM + DAkkS; Lens 5x, 50x |
| Interfacce | 1 x USB 3.0 |
| Potenza fornita | 100 – 240 V ~1/N/PE, 45-65 Hz |
