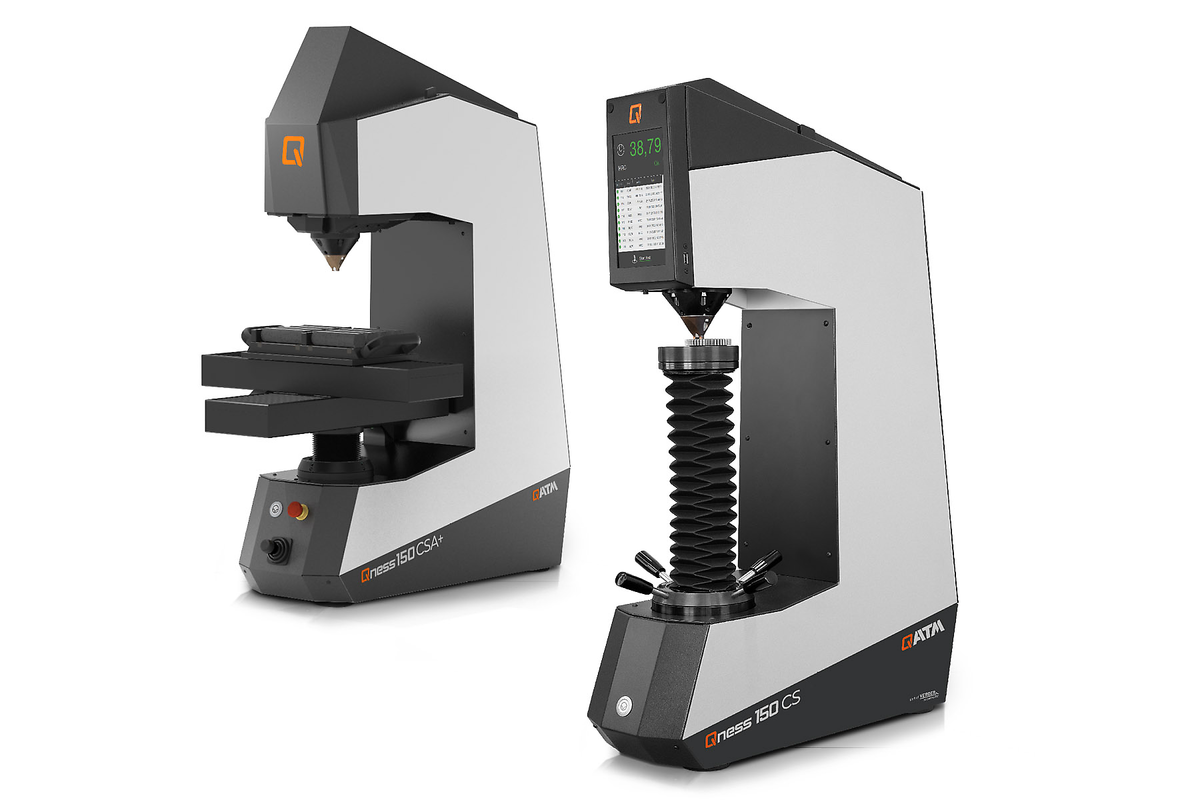

Il Qness 150 CSA+ incorpora il meglio di tutti i concetti e le pratiche collaudate: la versatilità di un durometro automatico e la velocità dei nostri tester Rockwell.
Una slitta XY completamente automatica garantisce prove di durezza di alta precisione. È ideale per prove in serie e in progressione completamente automatiche su pezzi con altezze di prova identiche. Tuttavia, è possibile eseguire anche prove individuali.
Vantaggi prodotto
Rockwell
DIN EN ISO 6508, ASTM E-18
Plastics
DIN EN ISO 2039
Conversioni integrate: DIN EN ISO 18265, DIN EN ISO 50150, ASTM E140
Applicazione elettronica della forza e controllo ad anello chiuso
All QATM hardness testers with QpixControl2 and QpixT2 software seamlessly integrate into the Verder Scientific IoT platform, providing enhanced functionality and seamless connectivity.
L'illuminazione a LED integrata dell'area di lavoro semplifica il posizionamento preciso del campione, migliorando così la comodità operativa.
Nessuna necessità di lunghe pause di riattrezzamento a causa di punti di prova inaccessibili. La testa di bloccaggio può essere rimossa tramite 2 viti. Ora, anche i punti di prova in contorni difficili da raggiungere possono essere raggiunti con facilità.
Non c'è un tavolo adatto nell'area di analisi? Nessun problema! Il Qness 150 CS/CSA ECO si abbina perfettamente al piedistallo opzionale della macchina. Il controtelaio di qualità superiore è in tinta con il dispositivo di prova della durezza. Il piedistallo della macchina comprende uno spazioso vano con serratura in cui riporre gli accessori. Legno di faggio (spessore 40 mm) con foro per il mandrino.
L'altezza della tavola di prova è regolabile in continuo (la posizione può essere fissata) tramite la guida del mandrino con cuscinetti a rulli senza gioco - ideale per prove in serie e in progressione completamente automatiche su pezzi con altezza di prova identica. La sequenza di test viene eseguita senza bloccaggio. Le prove individuali possono essere eseguite anche con il morsetto portadisco girevole brevettato.

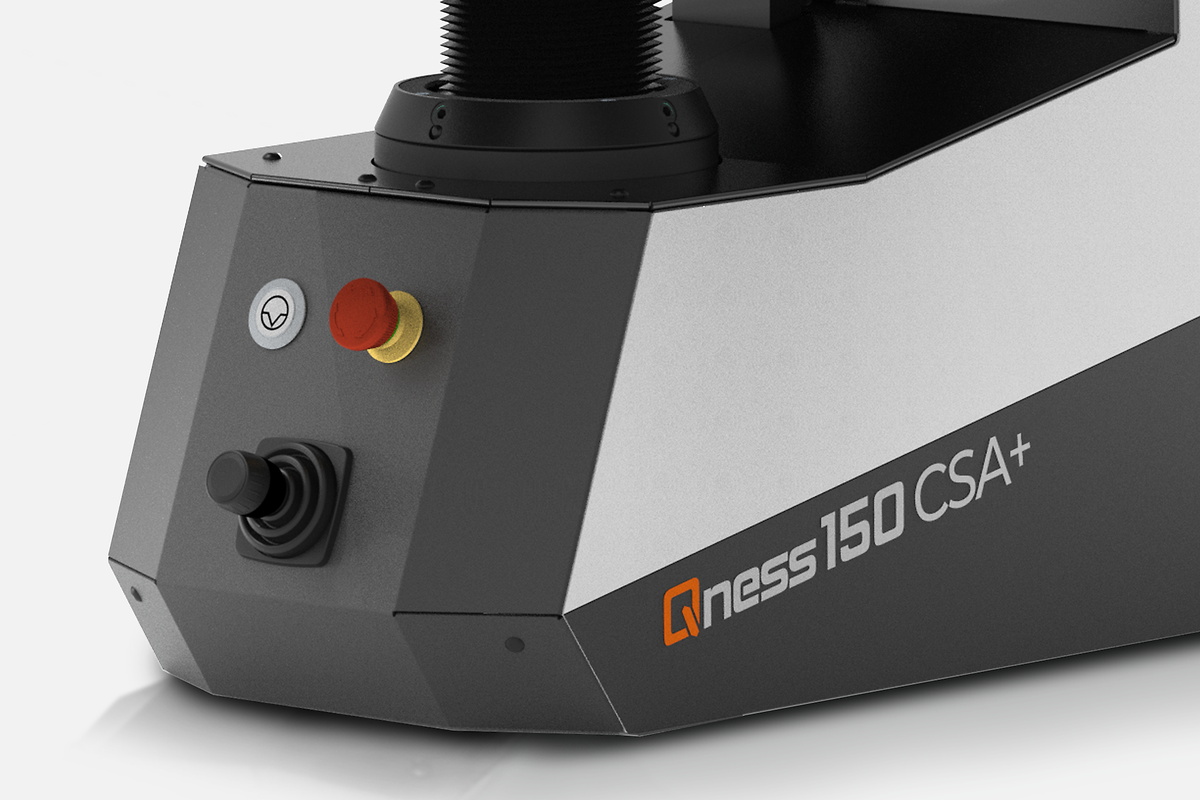

La slitta XY automatica con azionamento di posizionamento ad alta precisione consente di eseguire numerose serie di test e curve di durezza. Joystick esterno per il controllo dell'asse. Superficie di appoggio utilizzabile: 180 x 200 mm, percorso di traslazione: X 220 / Y 220 mm.

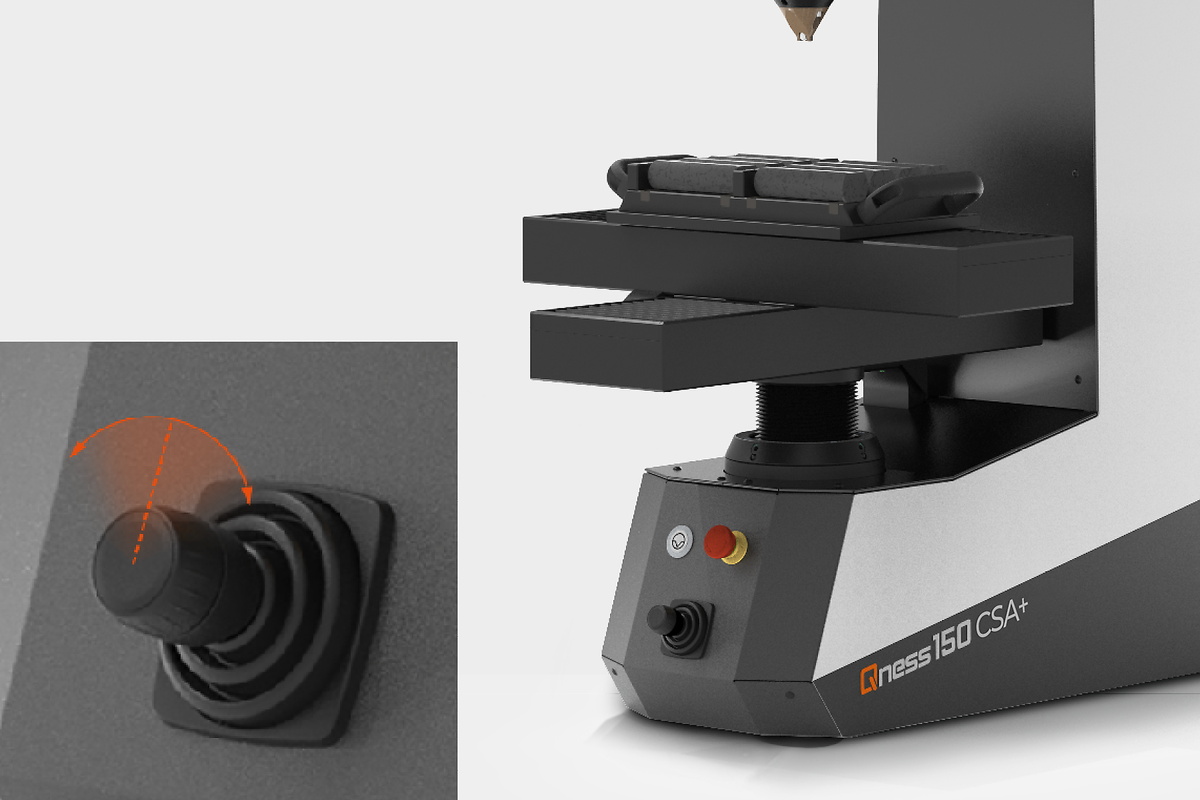

Slitta XY completamente automatica e robusta con azionamento di posizionamento ad alta precisione. Joystick dinamico per il controllo di tutti e 3 gli assi (XYZ). Superficie di appoggio utilizzabile 200 x 180 mm.

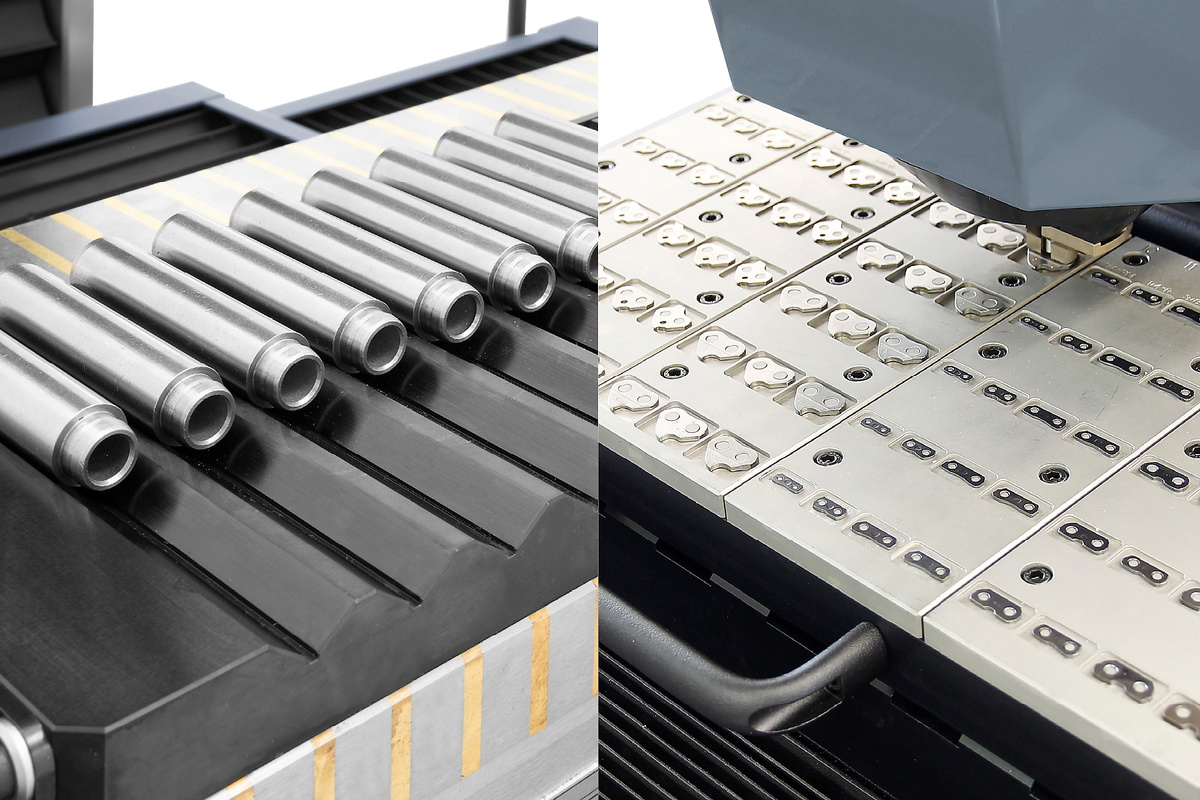

Un'intera gamma di dati rilevanti, come schemi di prova, metodi di prova e campi utente, può essere attivata tramite riviste di campioni predefinite. QATM è in grado di fornire la configurazione di fissaggio, le matrici e i sistemi di cassette più adatti per ogni esigenza.
Massima facilità d'uso grazie alla telecamera a colori da 5 megapixel che registra l'intero campione per una perfetta visione d'insieme e la documentazione nel protocollo. Nelle versioni CSA+ è standard registrare l'intera superficie del tavolo come immagine del campione.
Il motore a induzione ad alte prestazioni consente di ottenere una forza di serraggio ideale del pezzo. La potenza di serraggio viene adattata al metodo di prova e viene impostata automaticamente in modo da essere superiore alla forza di prova. Gli operatori non devono impostare i livelli e possono contare sul dispositivo per garantire un adattamento sicuro e ottimizzato.
QATM è il punto di riferimento giusto per la consulenza su requisiti complessi e dispositivi di bloccaggio! Saremo lieti di consigliarvi, ideare, personalizzare e implementare una soluzione per voi. Solo la giusta soluzione di bloccaggio dei componenti può garantire risultati affidabili.
QATM configura il durometro Rockwell Qness 150 CS ECO con un sistema di misurazione della profondità diretto e ultrapreciso HEIDENHAIN, posizionato esattamente sull'asse del penetratore. In questo modo si eliminano le imprecisioni di misura causate dalla deformazione del sistema. Un altro vantaggio imbattibile: la profondità di penetrazione può essere misurata direttamente e in modo assoluto e può essere facilmente calibrata secondo le più recenti norme Rockwell ASTM E 18:2020 e DIN EN ISO 6508.

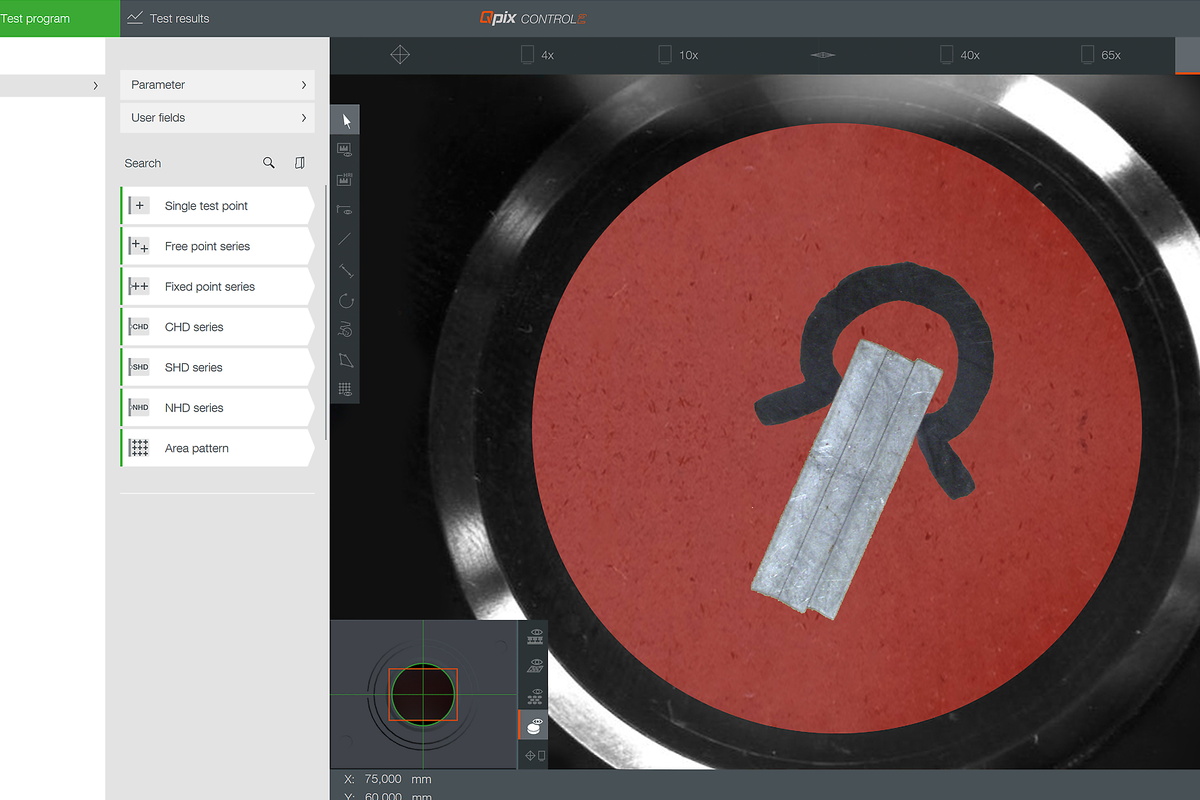

Intuitivo, chiaramente organizzato e professionale: Il software di prova di durezza Qpix Control2 di nuova generazione, sviluppato sulla base dei feedback e dei suggerimenti dei clienti per garantire la massima facilità d'uso. Il software include immagini 3D e un'ampia gamma di elementi di controllo e visualizzazioni di facile comprensione. Stabilisce nuovi standard nelle prove di durezza.
Campioni identici possono essere impostati nel software in scala come modello 3D.

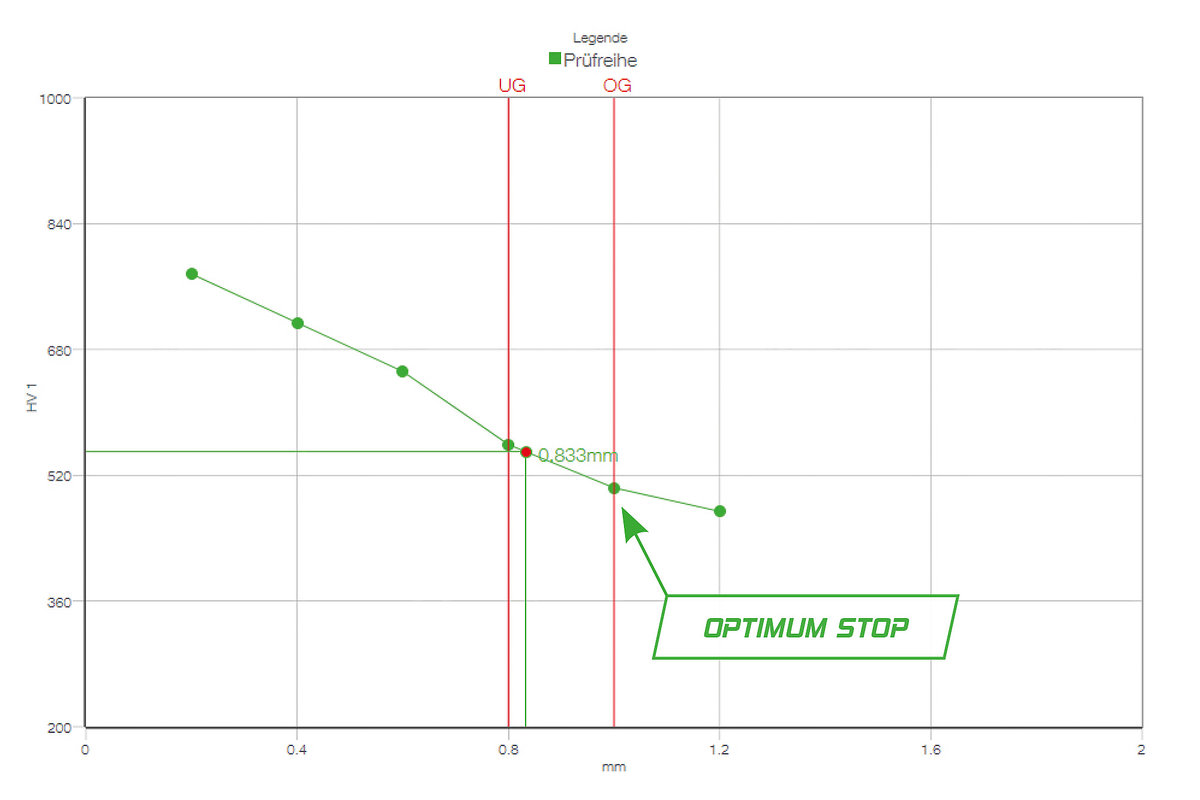

Time-saving test mode ‘Complete all indentations – then evaluate’ and ‘Optimum Stop’ to complete test series as soon as the lower hardness limit has been undercut.
Qconnect è l'interfaccia del software QATM Qpix Control2, che fornisce ai clienti un portafoglio completo di connettività tra dispositivi - dalla produzione in serie, interfacce XML aperte (bidirezionali) e soluzioni plug-in pre-specificate, come il QDAS Plug-In+, fino a soluzioni di connettività specifiche del cliente implementate completamente da QATM. Abbiamo una soluzione professionale per ogni esigenza applicativa.
| Gamma di forza di prova | 1 - 250 kg (9.81 - 2450 N) |
| Posizioni dell'utensile | 1 |
| Software | QPIX CONTROL 2 |
| Regolazione dell'altezza | motorizzato |
| Altezza di prova | 140 mm |

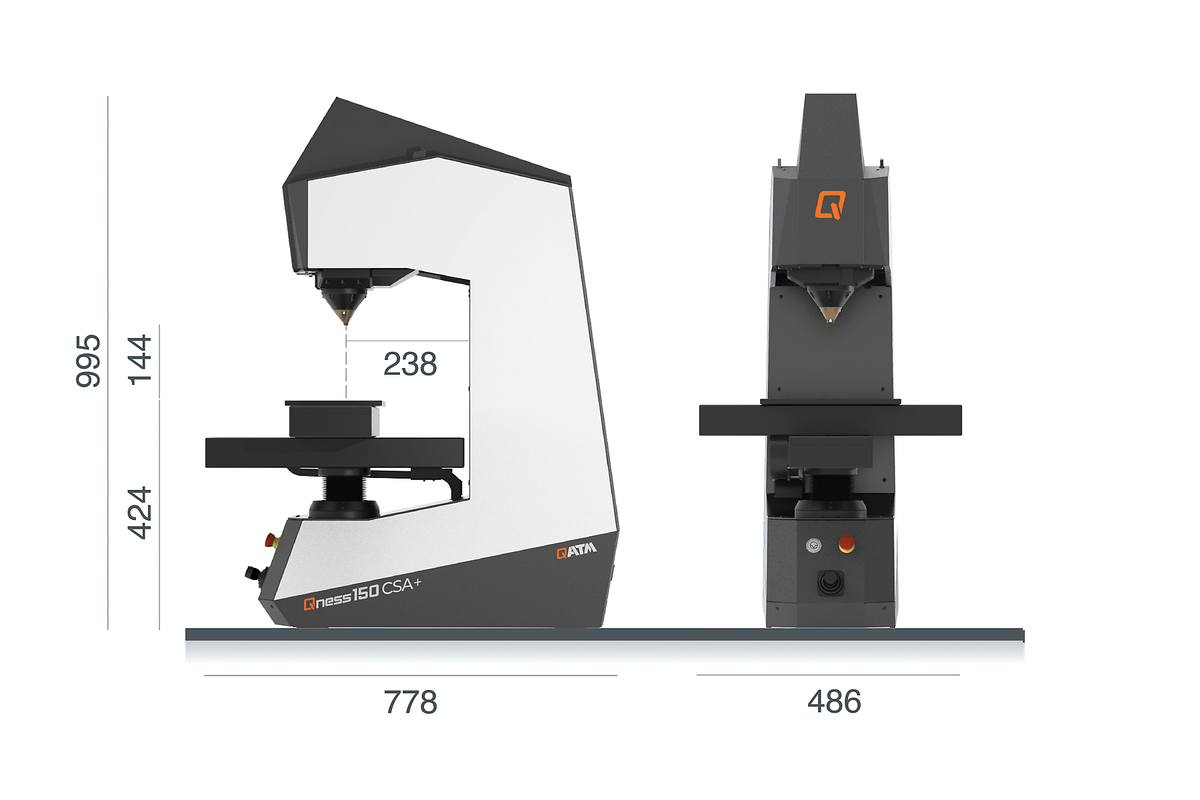

| Profondità della gola | 238 mm |
| Tavolo di prova | 180 x 200 mm |
| Percorso di traslazione | X 220 / Y 220 mm |
| Peso massimo del pezzo | 100 kg |
| Peso del dispositivo di base | 140 kg |
| Display | - |
| Sequenza di prova | completamente automatico / applicazione elettronica della forza |
| Sistema operativo / Disco rigido | Windows 10 IoT / 128 GB SSD |
| Porte | 1x RJ45 (Ethernet) |
